Датчик перегрева двигателя: Датчик температуры двигателя – где находится и как самому быстро поменять

Датчик температуры: контроль температурного режима двигателя

18.01.2017 #Датчик температуры

Датчик температуры: контроль температурного режима двигателя

В каждом автомобиле есть простой, но важный датчик, помогающий контролировать работу двигателя — датчик температуры охлаждающей жидкости. О том, что такое датчик температуры, какую он имеет конструкцию, на каких принципах основана его работа, и какое место он занимает в автомобиле — читайте в статье.

Что такое датчик температуры

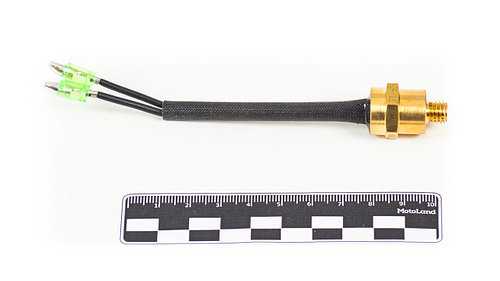

Датчик температуры охлаждающей жидкости (ДТОЖ) — электронный датчик, предназначенный для измерения температуры охлаждающей жидкости (ОЖ) системы охлаждения двигателя внутреннего сгорания. Данные, полученные с помощью датчика, используются для решения нескольких задач:

• Визуальный контроль температуры силового агрегата — данные с датчика выводятся на соответствующий прибор (термометр) на приборной панели в салоне автомобиля;
• Корректировка работы различных систем двигателя (питания, зажигания, охлаждения, рециркуляции отработанных газов и других) в соответствии с его текущим температурным режимом — информация с ДТОЖ подаются на электронный блок управления (ЭБУ), который вносит соответствующие корректировки.

Датчики температуры ОЖ используются во всех современных автомобилях, они имеют принципиально одинаковую конструкцию и принцип работы.

Типы и конструкция датчиков температуры

В современных транспортных средствах (а также и в различных электронных устройствах) используются датчики температуры, чувствительным элементом в которых выступает терморезистор (или термистор). Терморезистор (термистор) — полупроводниковый прибор, электрическое сопротивление которого зависит от его температуры. Существуют термисторы с отрицательным и положительным температурным коэффициентом сопротивления (ТКС), у приборов с отрицательным ТКС сопротивление падает с ростом температуры, у приборов с положительным ТКС — напротив, повышается. Сегодня чаще всего применяются термисторы с отрицательным ТКС, как более удобные и дешевые.

Конструктивно все автомобильные ДТОЖ принципиально одинаковы. Основу конструкции составляет металлический корпус (баллон) из латуни, бронзы или иного коррозионностойкого металла. Корпус выполнен таким образом, что его часть контактирует с потоком охлаждающей жидкости — здесь располагается термистор, который дополнительно может прижиматься пружиной (для более надежного контакта с корпусом). В верхней части корпуса располагается контакт (или контакты) для включения датчика в соответствующую цепь электросистемы транспортного средства. На корпусе также нарезана резьба и выполнен шестигранник под ключ для монтажа датчика в систему охлаждения двигателя.

Датчики температуры отличаются способом подключения к ЭБУ:

• Со стандартным электрическим разъемом — на датчике выполнен пластиковый разъем (или колодка) с контактами;

• С винтовым контактом — на датчике выполнен один контакт с зажимным винтом;
• Со штыревым контактом — на датчике предусмотрен один контакт в виде штыря или лопатки.

Датчики второго и третьего вида имею только один контакт, в роли второго контакта выступает корпус датчика, соединенный с «массой» электросистемы автомобиля через двигатель. Такие датчики чаще всего используются на коммерческих и грузовых автомобилях, на специальной, сельскохозяйственной и иной технике.

Датчик температуры ОЖ монтируется в самой горячей точке системы охлаждения мотора — в выпускном патрубке головки блока цилиндров. На современных автомобилях часто устанавливается сразу два или даже три ДТОЖ, каждый из которых выполняет свою функцию:

• Датчик термометра (указателя температуры ОЖ) — наиболее простой, имеет невысокую точность, так как он помогает лишь визуально оценить температуру силового агрегата;

• Датчик ЭБУ на выходе из головки блока — наиболее ответственный и точный датчик (с погрешностью 1-2,5°C), позволяющий отслеживать изменения температуры в несколько градусов;
• Датчик на выходе из радиатора — вспомогательный датчик невысокой точности, обеспечивающий своевременное включение и отключение электрического вентилятора охлаждения радиатора.

Несколько датчиков дают больше информации о текущем температурном режиме силового агрегата и позволяют надежнее контролировать его работу.

Принцип работы и место датчика температуры в транспортном средстве

В общем случае принцип работы датчика температуры прост. На датчик подается постоянное напряжение (обычно 5 или 9 В), на термисторе в соответствии с законом Ома (за счет его сопротивления) напряжение падает. Изменение температуры влечет за собой изменение сопротивления термистора (при росте температуры — сопротивление снижается, при понижении температуры — повышается), а значит, и падение напряжения в цепи датчика. Измеряемая величина падения напряжения (а точнее — фактическое напряжение в цепи датчика) как раз и используется термометром или ЭБУ для определения текущей температуры двигателя.

Для визуального контроля температуры силового агрегата в цепь датчика подключается специальный электрический прибор — логометрический термометр. В приборе используется две или три электрических обмотки, между которыми расположен подвижный якорь со стрелкой. Одна или две обмотки создают постоянное магнитное поле, а одна обмотка включена в цепь датчика температуры, поэтому ее магнитное поле изменяется в зависимости от температуры ОЖ. В результате взаимодействия постоянных и переменных магнитных полей в обмотках заставляет якорь проворачиваться вокруг оси, что влечет за собой изменение положение стрелки термометра на его циферблате.

Для контроля функционирования мотора на различных режимах и управления его системами показания датчика подаются на электронный блок управления через соответствующий контроллер. Измерение температуры производится по величине падения напряжения в цепи датчика, для этого в памяти ЭБУ присутствуют таблицы соответствия величины напряжения в цепи датчика и температуры двигателя. На основе этих данных в ЭБУ запускаются различные алгоритмы работы основных систем двигателя.

На основе показаний ДТОЖ осуществляется корректировка работы системы зажигания (изменение угла опережения зажигания), питания (изменение состава топливно-воздушной смеси, ее обеднение или обогащение, управление дроссельным узлом), рециркуляции отработавших газов и других. Также ЭБУ в соответствие с температурой двигателя устанавливает частоту вращения коленвала и другие характеристики.

Датчик температуры на радиаторе охлаждения работает аналогичным образом, с его помощью осуществляется управление электровентилятором. На некоторых автомобилях этот датчик может работать в паре с основным для более точного управления различными системами двигателя.

Датчик температуры играет важную роль в любом транспортном средстве с ДВС, в случае поломки его необходимо как можно скорее заменить — только в этом случае будет обеспечена нормальная работа силового агрегата на любых режимах.

Другие статьи

#Планка генератора

Планка генератора: фиксация и регулировка генератора автомобиля

14.09.2022 | Статьи о запасных частях

В автомобилях, тракторах, автобусах и иной технике электрические генераторы монтируются к двигателю посредством кронштейна и натяжной планки, обеспечивающей регулировку натяжения ремня. О планках генератора, их существующих типах и конструкции, а также выборе и замене этих деталей — читайте в статье.

#Переходник для компрессора

Переходник для компрессора: надежные соединения пневмосистем

31.08.2022 | Статьи о запасных частях

Даже простая пневматическая система содержит несколько соединительных деталей — фитингов, или переходников для компрессора. О том, что такое переходник для компрессора, каких типов он бывает, зачем необходим и как устроен, а также о верном подборе фитингов для той или иной системы — читайте в статье.

#Стойка стабилизатора Nissan

Стойка стабилизатора Nissan: основа поперечной устойчивости «японцев»

22.06.2022 | Статьи о запасных частях

Ходовая часть многих японских автомобилей Nissan оснащается стабилизатором поперечной устойчивости раздельного типа, соединенным с деталями подвески двумя отдельными стойками (тягами). Все о стойках стабилизатора Nissan, их типах и конструкции, а также о подборе и ремонте — читайте в данной статье.

#Ремень приводной клиновой

Ремень приводной клиновой: надежный привод агрегатов и оборудования

15. 06.2022 | Статьи о запасных частях

Для привода агрегатов двигателя и в трансмиссиях различного оборудования широко применяются передачи на основе резиновых клиновых ремней. Все о приводных клиновых ремнях, их существующих типах, особенностях конструкции и характеристиках, а также о правильном выборе и замене ремней — читайте в статье.

Вернуться к списку статей

Зачем нужен датчик температуры охлаждающей жидкости и как его проверить

• Главная
• Статьи
• Из жары в озноб: зачем нужен датчик температуры охлаждающей жидкости и как его проверить

Автор: Михаил Баландин

Датчик температуры охлаждающей жидкости (ДТОЖ) – штука сама по себе простая и весьма надёжная. Но выход этого датчика из строя может здорово осложнить жизнь, потому что он влияет на многие параметры работы двигателя. Можно очень долго искать причину сложного пуска мотора или его желания глохнуть на горячую, а она может крыться в небольшой детальке, которая и стоит не очень дорого, и достаточно просто меняется собственными руками. Вот только как понять, что пришло время её заменить или хотя бы проверить?

Пуск, прогрев и перегрев

Что такое ДТОЖ с точки зрения физики? Это просто термистор – резистор (сопротивление), параметры которого зависят от температуры. Точнее, всего один параметр – само сопротивление. Чем выше температура охлаждающей жидкости, тем меньше сопротивление (у него обратная зависимость). Чтобы это сопротивление замерить, по одному из проводов в разъёме датчика подаются постоянные плюсовые 5 вольт. Дальше всё просто: по тому, насколько упало напряжение, измеряется сопротивление термистора в текущий момент времени, и данные уходят на обработку в ЭБУ. И тот уже сам пересчитывает, какая температура у охлаждающей жидкости. Для чего ему это надо? А надо ему это для решения нескольких задач.

Во-первых, для того, чтобы правильно готовить топливо-воздушную смесь. При холодном пуске она должна быть чуть богаче, затем её требуется обеднить. Во-вторых, нужно правильно открывать дроссельную заслонку, чтобы в холод правильно запустить двигатель, а по мере его прогрева снижать обороты коленвала. В-третьих, когда машина уже прогрета, нужно контролировать температуру антифриза и при необходимости включать вентилятор системы охлаждения. Всё это обеспечивает датчик температуры даже в простых машинах.

В более сложных машинах (и моторах) датчик может выполнять и другие функции. Его информация помогает управлять термостатом с электронным управлением, а если датчика стоит два (на патрубке на выходе из блока и на патрубке на выходе из радиатора), то они контролируют работу системы охлаждения. Они могут менять скорость работы вентиляторов, могут сигнализировать о том, что что-то идёт не так, и система охлаждения не справляется с работой.

В общем, функций у ДТОЖ много. И если он вдруг перестаёт работать, мотор будет вести себя неадекватно. В первую очередь может сильно осложниться холодный пуск. Дроссельная заслонка может не открыться на нужный угол, отчего обороты после пуска мотора будут недостаточными. А по мере прогрева может случится обратная ситуация: несмотря на рост температуры, обороты снижаться не будут, вдобавок может не включаться вентилятор системы охлаждения и могут появиться ошибки приготовления смеси. Проявления могут быть различными, причём значок Check Engine может предательски молчать. А если он и загорится, то сам по себе ни о чём не скажет – потребуется диагностика сканером.

Ну, с ним всё просто: достаточно проверить наличие ошибок из диапазона P0115 – P0118, а ещё лучше – проверить значения, которые выдаёт датчик по мере прогрева антифриза. Одним словом, жизнь со сканером проста и прекрасна, и лучший и простейший способ проверка ДТОЖ – это проверка через диагностический разъём приличным сканером. А что делать, если его под рукой нет?

Не виноватый я!

К сожалению, понадобится хотя бы мультиметр. Но иногда можно обойтись и без него просто в силу простоты конструкции датчика.

Действительно, что там может сломаться? Почти ничего. Если, конечно, не заливать в систему охлаждения воду из-под крана – тогда может сгнить сам резистор (потому что датчик стоит в антифризе, температуру которого он и измеряет). В остальных случаях подводит его проводка. Поэтому проверку датчика нужно начинать с проверки проводки. Сначала снимаем фишку разъёма и смотрим, всё ли там в порядке. Если видим отвратительные зелёные окислы (или серые или даже белые), то сначала надо всё очистить, а уже потом заниматься диагностикой.

Есть смысл немного подёргать все провода, подходящие к датчику. Вполне вероятно, что один из них подгнил внутри изоляции и своей функции не выполняет. Это намного более вероятно, чем поломка самого датчика.

Если контакты чистые, а провода от разъёма не отгнили, придётся брать в руки мультиметр. Для начала проверим, подаётся ли на датчик постоянное напряжение. Если оно есть и оно действительно постоянное (как я говорил выше, обычно это пять вольт), то можно проверять сам датчик. Есть два способа его проверки: для ленивых и для занудных. Сначала попробуем сделать это способом для ленивых.

Тут не надо снимать датчик. Надо лишь измерить его сопротивление. Но сделать это желательно как минимум трижды: на полностью прогретом моторе, минут через 20 после его остановки и после того, как мотор полностью остыл. И теперь смотрим на три наших замера. Так как сопротивление термистора в зависимости от температуры меняется очень сильно (от 150-200 Ом на горячем моторе до 7-8 КОм при нуле), то разница в замерах должна быть очень существенной. Если этого не произошло, то с датчиком что-то явно не так. Можно смело покупать новый и не мучиться с дальнейшими замерами. Это был путь ленивых.

Путь занудных, само собой, сложнее. Не знаю, часто ли им идут в жизни, но он существует. Первый шаг на этом пути – это извлечение самого датчика. Для этого нужно слить довольно много антифриза и не обжечься им. Датчик вкручивается по резьбе, так что его требуется просто выкрутить.

Несём его домой и готовим какую-нибудь кастрюльку воды и термометр. Дальше вы, наверное, уже всё поняли: измеряем сопротивление погруженного в воду датчика с некоторым шагом (3, 5 или 10 градусов в зависимости от степени занудства). В результате действий получаем кривую сопротивления и смотрим, всё ли на ней в порядке. Само собой, чтобы это узнать, надо найти данные о датчике, который проверяете. Если значения сопротивлений при определённой температуре воды соответствуют указанным в справочнике, значит, всё хорошо.

Почему этот точный способ я назвал занудным? Потому что по большому счёту достаточно сделать два замера – при известной комнатной температуре и в кипятке (который всегда приблизительно 100 градусов) – и сравнить их с нормальными значениями. Термистор либо работает, либо нет. Теоретически врать он тоже может, но это совсем уж редкий случай.

Вместо заключения

Каких-то способов продлить жизнь датчику охлаждающей жидкости нет. Как я уже говорил, чаще страдает его проводка и разъём, которые живут в агрессивной среде. Им портят жизнь не только грязь с дорог, но и то, что они работают с очень горячим антифризом. От этого никуда не деться, так что тут можно запомнить только одно правило: прежде, чем бежать в магазин за новым ДТОЖ, нужно проверить его проводку. В принципе, это правило работает почти со всеми датчиками. Кроме более капризных – например, датчик парктроника можно убить одной мойкой высокого давления.

А вот что действительно вредит датчику, так это очень старый антифриз в состоянии бурой жижи, залитый в систему охлаждения. Когда эта бурда нагревается, она становится ещё более агрессивной, и даже такое простое устройство, как этот датчик, легко в ней умирает. Поэтому хотя бы изредка менять антифриз надо: когда в нём много воды, ржавчины и грязи, он и охлаждает хуже, и снижает ресурс других деталей (и я не про датчик, а, например, про радиаторы и помпу).

Ну а для проверки ДТОЖ проще всего использовать всё-таки сканер. Да, можно обойтись и без него, но с ним всё можно сделать быстрее. При работе мультиметром на горячем двигателе берегите руки и помните, что первое время после остановки мотора в системе ещё сохраняется повышенное давление, поэтому сливать антифриз перед снятием датчика (если это всё-таки необходимо) нужно осторожно.

практика



Новые статьи

Статьи / Новые авто Все потенциальные новинки 2023 года в России: гибрид, пикап и премиум под красным флагом В первой части материала о китайских новинках российского рынка мы назвали те модели, которые появятся в продаже в 2023 году почти со стопроцентной вероятностью. С момента публикации прошла… 1226 1 0 17.04.2023

Статьи / Популярные вопросы Как продать или купить автомобиль по доверенности и в чем может быть подвох Иногда в объявлениях о продаже машин встречаются фразы вроде «продается по гендоверенности», «только по генералке» или «продажа по доверенности». Стоит ли обращать внимание на такие варианты… 264 0 2 17. 04.2023

Статьи / Интервью Проект АТОМ: что это будет за автомобиль, кто его разрабатывает и когда он появится Новый отечественный проект АТОМ – один из самых свежих на современной сцене, и при этом один из самых непрозрачных. Имеет ли он отношение к Кама-1 и будет ли ее прямым развитием? Что за авто… 849 1 0 16.04.2023

Популярные тест-драйвы

Тест-драйвы / Тест-драйв 30 лет рабства: тест-драйв ГАЗ-53 Точнее было бы написать «тест-драйв ГАЗ-САЗ-3507 на шасси ГАЗ-53-14», но это слишком сложно. А вот просто ГАЗ-53 узнает каждый, кто успел выпить стакан  газировки за одну копейку (с сиропом… 9478 9 784 09. 12.2022

Тест-драйвы / Тест-драйв Любителям Volvo, по цене Volvo: тест-драйв обновленной Geely Tugella Впервые с Geely Tugella мы познакомились ровно два года назад, в ноябре 2020. За эти два года флагманский кроссовер нашел свою, пусть и небольшую, аудиторию, заработал определенную репутацию… 8345 3 864 29.11.2022

Тест-драйвы / Тест-драйв Тест-драйв Geely Monjaro: лучше, чем Volvo? В Китае этот полноразмерный кроссовер дебютировал еще два года назад под неблагозвучным для нашего уха именем Xingyue L и заводским индексом KX11. В России машину сертифицировали в 2022, и в… 7102 8 9 07. 04.2023

5 Признаки неисправности датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости остается одним из наиболее важных датчиков системы управления двигателем. Узнайте, почему и симптомы неисправного датчика.

Реле температуры охлаждающей жидкости, также известное как датчик температуры охлаждающей жидкости, в первую очередь отвечает за контроль температуры охлаждающей жидкости двигателя. Этот датчик системы управления двигателем использует электрическое сопротивление для точного измерения температуры охлаждающей жидкости.

Сгенерированный сигнал автоматически передается на компьютер для внесения необходимых изменений. Это включает в себя изменение фаз газораспределения двигателя, а также расчеты топлива для повышения производительности. Большинству автомобильных двигателей требуется больше топлива, когда они холодные, но меньше, когда они полностью прогреты.

Если компьютер обнаружит, что температура двигателя слишком высока, он автоматически снизит настройки производительности двигателя. Это происходит для предотвращения перегрева, который может серьезно повредить двигатель.

Как видите, температура играет решающую роль в расчетах производительности вашего двигателя. А это означает, что неисправность датчика температуры охлаждающей жидкости может очень быстро привести к перебоям в работе двигателя.

В этом посте обсуждаются некоторые распространенные симптомы неисправности датчика температуры охлаждающей жидкости. Эти симптомы должны предупредить вас о потенциальных проблемах с вашим автомобилем и подтолкнуть вас к его тщательной проверке.

Признаки неисправности датчика температуры охлаждающей жидкости

Перегрев двигателя

Если вы заметили, что ваш двигатель перегревается, проблема может заключаться в датчике температуры охлаждающей жидкости. Время от времени датчик температуры охлаждающей жидкости может выйти из строя, так что он начнет постоянно передавать горячие сигналы.

Это приводит к тому, что компьютер ошибочно уравновешивает сигнал, что приводит к пропуску зажигания или перегреву двигателя.

Низкий расход топлива

Низкий расход топлива — еще один признак неисправности датчика температуры охлаждающей жидкости.

При неисправности датчика температуры охлаждающей жидкости он может передавать на ЭБУ ложный сигнал. А реакция компьютера может привести к разбалансировке расчетов времени и топлива.

Датчик температуры охлаждающей жидкости также часто выходит из строя без предупреждения и посылает на ЭБУ постоянно холодные сигналы. Компьютер ошибочно предполагает, что двигатель холодный, даже если это не так.

Это приведет к тому, что автомобиль будет расходовать больше топлива, чем необходимо, что снизит экономию топлива. А это, в конечном счете, ухудшит работу двигателя.

Загораются индикаторы «Проверить двигатель»

Если внезапно загорается индикатор «Проверить двигатель», это может указывать на неисправность датчика температуры охлаждающей жидкости. Если компьютер обнаружит неприятную ситуацию с цепью или сигналом датчика, он может зажечь индикатор «Проверить двигатель». И свет не погаснет, пока специалист с готовностью не решит вопрос.

Из двигателя идет черный дым

Немногие водители почти не замечают этот важный симптом датчика температуры охлаждающей жидкости. Но если выхлоп вашего автомобиля начинает испускать черный дым, виновником может быть датчик температуры охлаждающей жидкости.

Датчик температуры охлаждающей жидкости может выйти из строя и передавать на ЭБУ сигналы холода. Это действие сбивает ЭБУ с толку и побуждает его к ненужному обогащению топливной смеси. Это может привести к вибрации топливной смеси, так что во время сгорания топливо не может быть адекватно израсходовано внутри камеры.

Это приводит к возгоранию выхлопной трубы вашего автомобиля и образованию черного дыма. Это может быть настолько серьезно, что вождение автомобиля в таком состоянии может привести к чрезмерному загрязнению окружающей среды или воздуха.

Плохой холостой ход

Неисправный датчик может привести к изменению состава топливной смеси. Это вызывает тряску или вибрацию двигателя на низкой скорости и даже может привести к странному поведению, потере мощности и т. д.

Двигатели очень чувствительны, особенно к несоответствующим топливовоздушным смесям на холостом ходу. Это указывает на то, что с вашим датчиком температуры охлаждающей жидкости что-то не так, и его должен проверить сертифицированный специалист.

Неисправные электрические вентиляторы охлаждения

Датчики температуры охлаждающей жидкости некоторых автомобилей управляют электрическими вентиляторами системы охлаждения. Большинство автомобилей поставляются с двумя разными датчиками температуры для вентиляторов, системы управления двигателем и приборной панели.

Однако, если в вашем автомобиле имеется только один датчик температуры охлаждающей жидкости, и он выходит из строя, ваши электрические вентиляторы могут вообще не работать.

Где находится датчик температуры охлаждающей жидкости?

Различные производители и марки автомобилей имеют разные способы установки датчика температуры охлаждающей жидкости. Его точное расположение также зависит от его общего дизайна.

Однако датчик температуры охлаждающей жидкости часто располагается прямо на головке блока цилиндров или блоке цилиндров. Вы обнаружите, что он удобно установлен на пластиковом шланге на входе охлаждающей жидкости.

Некоторые автомобили оснащены более чем одним датчиком температуры охлаждающей жидкости. Это связано с тем, что иногда эти разные переключатели могут использоваться для отправки сигналов на блок управления вентилятором охлаждения, приборную панель и блок управления системой двигателя.

Если ваш автомобиль оснащен двумя датчиками, тот, который передает сигналы на блок управления, часто называют датчиком температуры охлаждающей жидкости.

Диагностика неисправного датчика температуры охлаждающей жидкости

Диагностика должна выполняться сертифицированным специалистом. Однако это не должно помешать вам осмотреть компонент двигателя, если вы подозреваете, что он неисправен.

Вам может понадобиться руководство по ремонту для модели вашего автомобиля. Это позволит вам найти значения измерений, которые должны показывать исправное реле температуры охлаждающей жидкости.

Обратитесь к руководству по обслуживанию вашего автомобиля, чтобы найти датчик температуры охлаждающей жидкости. Увидев его, отсоедините штекеры разъемов.

Если ваш датчик имеет два контакта, определите сопротивление между контактами. Затем сравните значение с правильным значением сопротивления при заданной температуре в руководстве по ремонту. Если значение не совпадает, значит, нужно заменить датчик температуры охлаждающей жидкости.

Если значения складываются или совпадают, рассмотрите возможность проверки разъемов и проводки между датчиком и модулем управления двигателем.

Вы также можете использовать сканер OBD2 для поиска соответствующих кодов неисправностей. Проверьте данные в реальном времени, чтобы увидеть температуру датчика. Если температура выходит за пределы диапазона, проверьте проводку датчика или замените компонент двигателя.

Заключение

Датчик температуры охлаждающей жидкости остается одним из самых важных датчиков системы управления двигателем. Это связано с тем, что он играет решающую роль в многочисленных вычислениях, которые в конечном итоге влияют на производительность вашего двигателя.

Поэтому не стоит терять время, если вы подозреваете, что датчик температуры охлаждающей жидкости неисправен. Пригласите профессионального или опытного техника для осмотра вашего автомобиля как можно скорее.

Технический специалист должен быть в состоянии проанализировать или диагностировать ваш автомобиль и определить, потребуется ли замена датчика температуры охлаждающей жидкости или нет.



Что такое датчик температуры охлаждающей жидкости?

Каждый водитель знает, что охлаждающая жидкость/антифриз необходимы для поддержания оптимальной температуры двигателя. Но как системы охлаждения узнают, когда двигатель работает при нужной температуре?

В этом руководстве мы подробно рассмотрим датчики температуры охлаждающей жидкости, предоставив информацию о том, что они делают и как они работают, а также пошаговые рекомендации по диагностике и самостоятельной замене неисправного датчика.

• Что такое датчик температуры охлаждающей жидкости и как он работает?
• Как определить неисправный датчик температуры охлаждающей жидкости?
• Как заменить датчик температуры охлаждающей жидкости?

Что такое датчик температуры охлаждающей жидкости и как он работает?

Датчик температуры охлаждающей жидкости (CTS) (также известный как датчик ECT или ECTS (датчик температуры охлаждающей жидкости двигателя) используется для измерения температуры смеси охлаждающей жидкости и антифриза в системе охлаждения, что дает представление о том, насколько сильно нагревается двигатель. Датчик работает с ЭБУ автомобиля, постоянно отслеживая температуру охлаждающей жидкости, чтобы убедиться, что двигатель работает при оптимальной температуре.0005

Чтобы получить точное значение текущей температуры двигателя, ЭБУ посылает регулируемое напряжение на CTS. Сопротивление датчика зависит от температуры, поэтому ЭБУ может отслеживать изменения температуры. ЭБУ использует это показание для расчета температуры охлаждающей жидкости и оттуда регулирует впрыск топлива, топливную смесь и угол опережения зажигания, а также управляет включением и выключением электрического вентилятора системы охлаждения. Эта информация также используется для отправки точных показаний температуры двигателя на датчик на приборной панели.

Как определить неисправный датчик температуры охлаждающей жидкости

Как и любой компонент под капотом, датчики температуры охлаждающей жидкости со временем могут выйти из строя. Неисправный датчик может привести к ряду проблем, включая перегрев и плохую работу двигателя. Вот почему важно знать, как определить признаки неисправного или неисправного датчика температуры, прежде чем это может привести к дальнейшим проблемам, устранение которых может оказаться более дорогостоящим.

Начните с осмотра самого устройства, чтобы проверить его состояние, поскольку в датчиках/прокладках/разъемах могут образоваться трещины при длительном использовании и постоянном изменении температуры. CTS обычно находится в передней части автомобиля, рядом с корпусом термостата или на радиаторе. Хотя визуальная проверка может помочь диагностировать некоторые неисправности, не все проблемы с CTS проявляются видимыми симптомами.

Ниже перечислены другие признаки и симптомы, которые могут указывать на проблему CTS:

• Нерегулярные показания датчика приборной панели (должно быть 88-90°C при прогретом двигателе)
• Перегрев двигателя (выделено приборной панелью приборной панели)
• Индикатор проверки двигателя на приборной панели
• Грубый звук двигателя на холостом ходу
• Ограниченная производительность (вызванная неправильным расчетом ECU богатой топливной смеси)
• Плохая экономия топлива

Если есть сомнения относительно того, какой компонент под капотом неисправен , доставьте свой автомобиль к профессиональному механику для полной диагностики.

Как заменить датчик температуры охлаждающей жидкости

Замена датчика температуры охлаждающей жидкости — это простой процесс для любого, кто знаком с компонентами двигателя, и может быть выполнен прямо за рулем. Приведенные ниже шаги демонстрируют, как заменить неисправный датчик температуры охлаждающей жидкости в вашем автомобиле.

Шаг 1: Найдите датчик

CTS обычно находится в передней части двигателя, рядом с радиатором или корпусом термостата. Поскольку это небольшой компонент, который часто расположен ниже внутри моторного отсека, вам может понадобиться использовать свет или фонарик, чтобы найти его. Снятие крышки двигателя также может помочь вам найти ее, если она расположена рядом с корпусом термостата.

Шаг 2. Отсоедините соединительный кабель от терминала

CTS подключается к ЭБУ с помощью разъема, который необходимо отстегнуть и снять. Делайте это осторожно, так как пластиковый разъем и проводка часто могут быть хрупкими, и в случае поломки их потребуется полностью заменить. Отсоедините разъем и отложите кабель в сторону, чтобы он не мешал.

Этап 3. Ослабьте и снимите старый датчик

Датчики охлаждающей жидкости устанавливаются как свечи зажигания, поэтому для снятия их необходимо отвинтить. Используя глубокую головку и храповик, осторожно ослабьте датчик против часовой стрелки, не прилагая слишком большого усилия. Капля спрея может помочь освободить застрявшие датчики. Как только датчик ослабнет, отвинтите его рукой и извлеките из гнезда. Охлаждающая жидкость, скорее всего, вытечет в этот момент, поэтому приготовьте новую для ее замены или рассмотрите возможность слива охлаждающей жидкости, если это необходимо.

Шаг 4: Установите новый датчик

Используя тряпку или ткань, очистите область от пыли и мусора, которые могут повлиять на работу нового CTS. Установите новый датчик в резьбу и поверните его по часовой стрелке рукой, убедившись, что датчик хорошо сидит в гнезде. Затем с помощью динамометрического ключа затяните датчик до величины, указанной в инструкции производителя.
