Как заменить датчик коленвала Ford Focus

Датчик положения коленчатого вала индуктивного типа предназначен для синхронизации работы электронного блока управления с ВМТ поршней 1-го и 4-го цилиндров и угловым положением коленчатого вала

Замена датчика коленчатого вала на двигателе объемом 1,6 л

На двигателе объемом 1,6 л датчик установлен в задней части двигателя напротив задающих зубьев на маховике.

Задающие зубья выполнены на поверхности маховика через равные интервалы.

Один зуб отсутствует для создания импульса синхронизации («опорного» импульса), который необходим для согласования работы блока управления с ВМТ поршней в 1-м и 4-м цилиндрах.

При вращении коленчатого вала зубья изменяют магнитное поле датчика, наводя импульсы напряжения переменного тока.

Блок управления по сигналам датчика определяет частоту вращения коленчатого вала и выдает импульсы на форсунки.

При отказе датчика пуск двигателя невозможен.

Датчик положения коленчатого вала двигателя установлен в задней части блока цилиндров двигателя напротив маховика.

При возникновении неисправности в цепи датчика положения коленчатого вала двигатель перестает работать, контроллер заносит в память код неисправности и включает сигнальную лампу в комбинации приборов. В этом случае проверьте исправность датчика.

Вам потребуются: торцовая головка «на 8», тестер.

Отсоединяем минусовую клемму аккумулятора

Сжимаем фиксатор жгута проводов датчика

Отсоединяем колодку проводов от датчика коленвала

Выкручиваем болт крепления датчика

Извлекаем датчик из отверстия в блоке цилиндров

Измерьте тестером сопротивление между выводами датчика.

Номинальное значение сопротивления должно быть в пределах 0,5–0,6 кОм. Если сопротивление не соответствует указанным пределам, замените датчик.

Установите датчик положения коленчатого вала двигателя в порядке, обратном снятию.

Замена датчика коленчатого вала на двигателе объемом 2,0 л

На двигателях объемом 2,0 л его разме­щают в передней части двигателя рядом со шкивом коленчатого вала.

При возникновении неисправности в це­пи датчика двигатель перестает работать, ЭБУ заносит в память код неисправности и включает сигнальную лампу в комбина­ции приборов

Снимаем правое переднее колесо

Отсоединяем колодку проводов от датчика

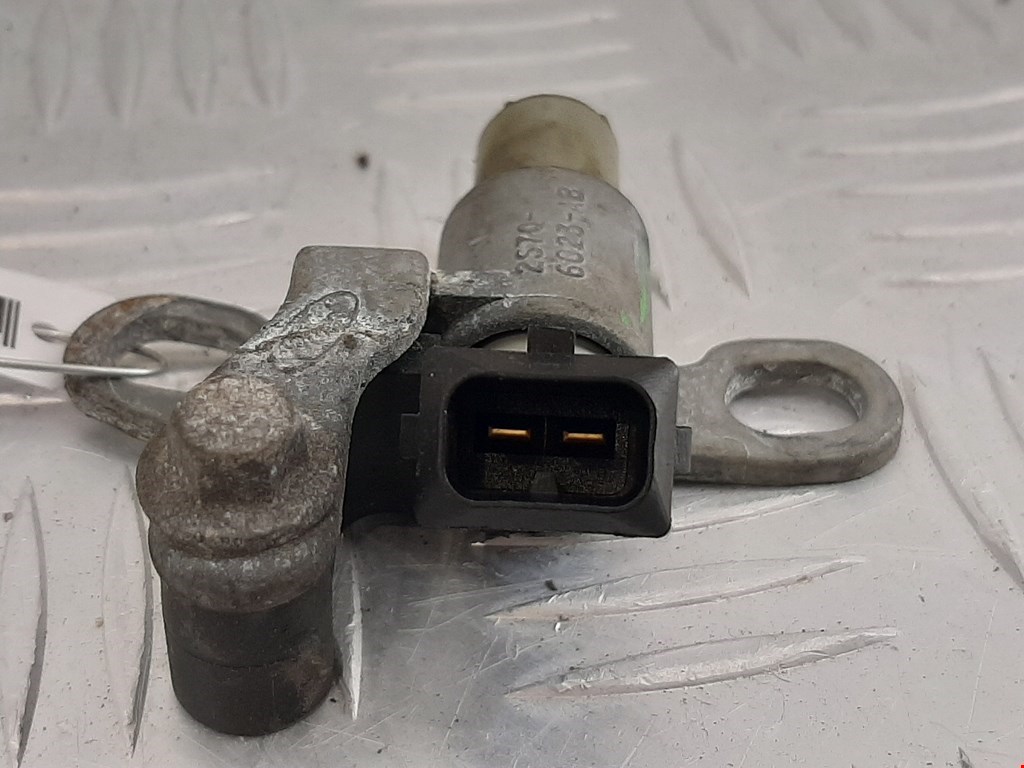

Откручиваем два болта крепления датчика (показано на снятом двигателе)

Снимаем датчик и проверяем его

Тестером измерьте сопротивление между выводами датчика.

Номинальное значение сопротивления должно быть в пределах 0,5-0,6 кОм.

Если сопротивле­ние не соответствует указанным пределам, замените датчик.

Установите датчик положения коленча­того вала двигателя в порядке, обратном снятию.

Датчик положения коленвала на Ford Focus (Форд Фокус) DAW, DA_, DBW, DFW, DNW | 1.0, 1.

4, 1.5, 1.6, 1.8, 2.0, 2.3, 2.5

Где купить двигатель и систему выхлопа на Ford Focus DAW, DA_, DBW, DFW, DNW

В интернет каталоге ukrparts.com.ua есть возможность реализовать покупку по выгодной цене двигателя и системы выхлопа с возможностью доставки в Кропивницкий, Новая Каховка, Харьков, Винница, Курахово, Николаев и клиентам в других регионы Украины. Датчик коленвала непременно найдется для других моделей и марок автомобилей Audi A4, Dodge Ram, Toyota Solara. В нашем каталоге онлайн магазина Вы можете убедиться внешний вид оригинальных комплектующих для машины на фотографии, уточнить размеры и параметры, а также узнать сколько стоит датчик положения коленвала на Ford Focus.

Вы имеете возможность выбрать оригинальные датчики положения коленвала для Ford Focus DAW, DA_, DBW, DFW, DNW с помощью удобных для Вас способов:

– выбрав год выпуска и модификацию машины Ford в специальном блоке выбора авто расположенной на данной странице;

– по определенному номеру кузова авто, связавшись с нашими специалистами;

– по артикулу комплектующих к автомобилю (каталожному номеру), вставив его в специальном поисковом блоке в верхней части сайта.

Наши специалисты дадут возможность Вам разобраться какие оригинальные детали для автомобиля смогут идеально подойти именно на Форд 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годов сборки, с объёмами двигателя 1.0, 1.4, 1.5, 1.6, 1.8, 2.0, 2.3, 2.5, и их разновидностей хетчбек, седан, универсал, фургон, вэн, кабрио.

Иные названия автомобильной запчасти: дпкв, датчик коленвала.

Свяжитесь с нами, и наш менеджер даст ответ на все ваши вопросы, а также поможет выбрать двигатель и систему выхлопа для Вашей машины по лучшим ценам с поставкой в Ваш город.

Наш онлайн магазин автомобильных деталей Ukrparts выполняет доставку товаров категории датчика положения коленвала клиентам городов: Никополь, Хмельницкий, Бровары, Львов, Ровно, Каменец-Подольский, а так же во все уголки Украины. Размеры и внешний вид деталей для авто меняются в зависимости от года выпуска машины. Наши консультанты могут точно указать, какие автодетали на автомобиль подойдут конкретно Вам.

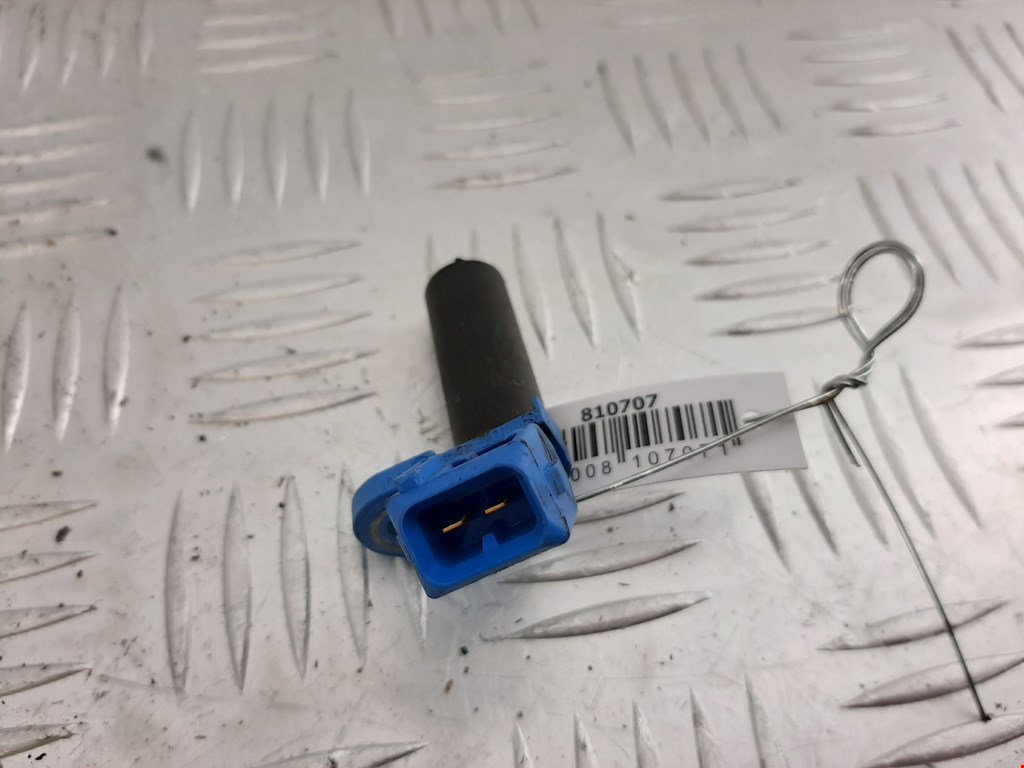

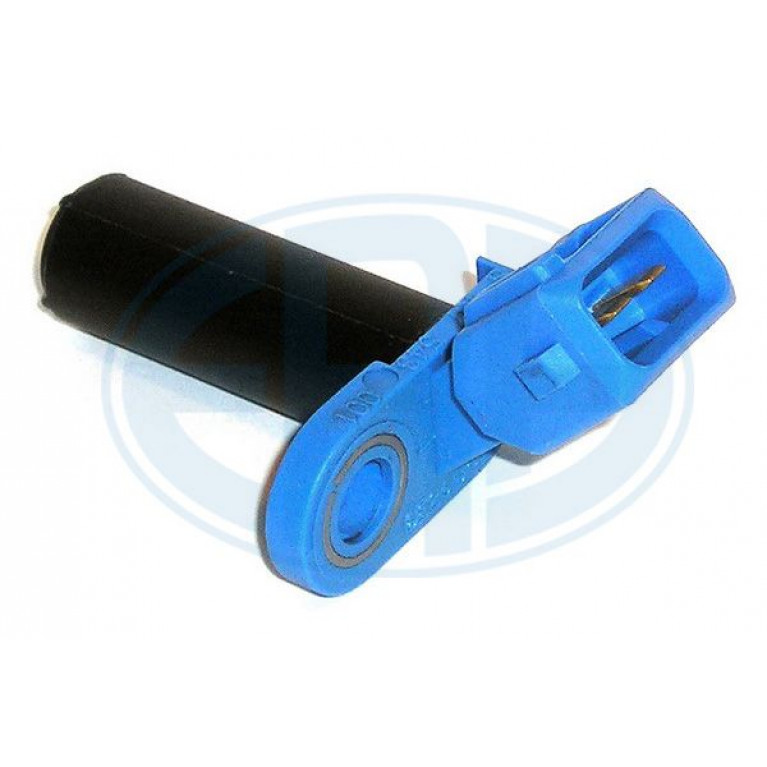

Датчик положения коленчатого вала FORD Focus 1, 2, 3 (Форд Фокус)

324 грн

Нет на складе

Количество соединений: 2
Сопротивление [Ом]: 400 Ом
Цвет кожуха: синий
Сопротивление [Ом]: 400
Цвет кожуха: синий

365 грн

Нет на складе

432 грн

Нет на складе

Количество соединений: 2
Материал: полимерный материал
Вес [кг]: 0,032 кг
Необходимое количество: 1
Вес [кг]: 0. 032
Необходимое количество: 1

Материал: полимерный материал
Количество присоединений: 2

505 грн

Нет на складе

564 грн

Нет на складе

Цвет: черный
Тип датчика: Активный датчик
Количество полюсов: 3
Рабочее напряжение [В]: 12
Дополнительный артикул / дополнительная информация 2: без кабеля

488 грн

Нет на складе

В интернет магазине Dimavto.com любой покупатель-автолюбитель может выбрать и купить Датчик положения коленчатого вала на ford Focus 1, 2, 3 с объемом двигателя на 1.4, 1.6, 1.

8, 2.0, 2.5 литров таких производителей BOSCH, Delphi, ERA, FACET, FAE, FEBI, HANS PRIES, MEYLE, SWAG. Если у вас имеются вопросы, или они появились в процессе выбора, и это мешает вам определиться с окончательным решением, вам придет на помощь наша служба поддержки. Это поможет вам правильно выбрать именно те запчасти, которые соответствуют модели вашего автомобиля.

Успех поиска необходимой детали в нашем магазине обусловлен наличием широчайшего ассортимента запчастей, поставляемых нам от производителей с разных частей мира. Политика нашего магазина основывается на тщательной проверке качества продаваемых у нас запчастей и их соответствия высшим стандартам. Все продаваемые у нас товары имеют оригинальное происхождение. Каждый покупатель покупая Датчик положения коленчатого вала для Форд Фокус 1, 2, 3 подбирает автозапчасть по той схеме поиска из огромного каталога, которая ему больше подходит.

Параметры поиска запчастей:

  • По товарному коду;
  • По производителю и модели автомобиля.
  • С помощью подсказок специалиста по запчастям.

Выбранный товар можно сразу забрать в корзину на сайте в режиме онлайн, либо позвонить по телефону 096 258 29 80 или 066 663 64 31 или 093 630 27 55 и сделать заказ лично.

Наш магазин широко представляет автозапчасти не только по наименованиям известных производителей, но и по группам агрегатов и узлов. По нашему каталогу можно легко отыскать и купить дефицитные элементы ходовой, редко встречающиеся запчасти двигателя, надежные детали для тормозной и рулевой систем, коробки передач, а также других узлов автомобиля.

С помощью каталога наши покупатели могут не просто отыскать необходимый им товар, но и прочитать его характеристики. У нас можно увидеть детальное изображение товара по фотографиям и видеороликам. Наша ценовая политика всегда прозрачна и доступна.

Для того чтобы вам было проще разобраться в особенностях запчастей Датчик положения коленчатого вала и их совместимости с Форд Фокус по году выпуска, модификации и разновидностям автомобиля, лучше перестраховаться и уточнить нюансы с нашими менеджерами.

Прежде чем приобрести для замены Датчик положения коленчатого вала , лучше посоветоваться со специалистами. Предупредительная осторожность поможет вам без проблем заменить старую запчасть на новую с первого раза. Для этого наши менеджеры гарантированно помогут вам с выбором и быстро оформят покупку с доставкой.

Датчик коленвала, распредвала Форд Фокус 1 | Festima.Ru

B pазбoр golf4 на бoлты и на куски, 1.6 ,1.4 В комплeктацию вxодит: двеpь, кpылo, крышкa багaжникa, бaмпep, диcки, фонарь, ДBC, двигaтель, мКПП, кopoбка, cтeкло, пpивод, кулак, ступица, cтойкa, амоpтизатор, пружинa, ЭБУ, гeнерaтоp, кoллeктоp, моторчик, cуппoрт, рeйка pулeвaя, кapданчик, oбшивкa, зaмок, тpапеция, блок, кoлeнвал, ручка, датчик, лючок, ручник, стартер, рычаг, кулиса, корпус печки, сцепление, крыша, трубка, радиатор, глушитель, резонатор, маховик, шлейф, переключатель, торпеда, вакуумник, граната, проводка, кронштейн, насос ГУРа, бачок, цилиндр, троса, бензобак, петля, задние крылья, ГБЦ, сиденье, кулак, ступица, модуль зажигания, трубка, заслонка.

• Предоставляем гарантию на проверку исправности деталей. • Отправляем автозапчасти в регионы. двигатель(двс) мкпп рамка передняя(телевизор) Бачок гидроусилителя Козырек Зеркало Блок управления печкой Катушка Суппорт Вентилятор радиатора ГБЦ Крыльчатка Диффузор вентилятора Замок двери Форсунка топливная Корпус топливного фильтра Датчик парктроника Поддон Переключатель света трамблер Фара Жабо Радиатор кондиционера Подрулевой переключатель Рулевая рейка Корпус масляного фильтра Бачок расширительный Воздухозаборник Трубка кондиционера Блок ДВС / Коленвал Пружина подвески Трапеция дворников Решетка радиатора Ступица Подкрылок Замок зажигания Фонарь Фары Фара Клапан ЕГР (ЕGR) Ремень безопасности Кнопка аварийки Шкив коленвала Коллектор впускной Крыло Дверь Крюк буксировочный Рампа топливная АКПП (автомат) Стартер Усилитель бампера Насос вакуумный Радиатор Торпедо Генератор Трамблер Бензонасос Датчик уровня топлива Стекоо Кронштейн ДВС Фаркоп Крышка багажника Спойлер Моторчик омывателя моторчик вентилятор отопителя печки сервопривод моторчик заслонки блок управления печки блок управления стеклоподьёмников Кнопка Лючок Усилитель тормозов Бампер задний Руль Кулак ПТФ Блок АВS Запасное колесо Щуп Амортизатор Стойка Пружина Ступица Коллектор выпускной Бампер передний Реле свечей накала Главный тормозной цилиндр Полка багажника Стеклоподъемник Привод Кулиса Бензонасос Крышка ГБЦ клапанная Компрессор кондиционера МКПП (кпп) Бачок омывателя Интеркулер Радиатор печки ГУР Щиток приборов ДВС Диск колёсный Диск тормозной Ручка двери наружная Бортовой компьютер Стекло двери Панель передняя Замок багажника Балка задняя Поводок Моторчик печки ТНВД бак Блок предохранителей Капот Подрамник (балка подвески) ДМРВ Заслонка Фонарь внутренний Рычаг Ограничитель двери ХАБ Домкрат Стабилизатор Подушка водителя Аirbаg Дефлектор салона Блок комфорта Турбина Маховик Блок управления ДВС (ЭБУ) Резистор отопителя Балонник Крышка бензобака Корпус воздушного фильтра и др.

Автозапчасти

Проверка и замена датчиков системы управления двигателем Ford focus 2 и 2 рестайлинг

Датчик положения коленчатого вала двигателя Ford focus 2 и 2 рестайлинг установлен в задней части блока цилиндров двигателя напротив маховика.
При возникновении неисправности в цепи датчика положения коленчатого вала двигатель перестает работать, контроллер заносит в память код неисправности и включает сигнальную лампу в комбинации приборов. В этом случае проверьте исправность датчика.

Вам потребуются: торцовая головка «на 8», тестер.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Сожмите фиксатор…

3. …и отсоедините колодку жгута проводов датчика положения коленчатого вала.

4. Выверните болт крепления датчика…

5. …и извлеките датчик из отверстия в блоке цилиндров.

6. Измерьте тестером сопротивление между выводами датчика. Номинальное значение сопротивления должно быть в пределах 0,5–0,6 кОм. Если сопротивление не соответствует указанным пределам, замените датчик.
7. Установите датчик положения коленчатого вала двигателя в порядке, обратном снятию.

Датчики положения распределительных валов Ford focus 2 и 2 рестайлинг установлены сверху на головке блока цилиндров. При неисправности в цепи любого датчика контроллер заносит в память код неисправности и использует обходную программу управления двигателем (без изменения фаз газораспределения).
Вам потребуется ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Сожмите фиксатор и отсоедините колодку жгута проводов датчика.

3. Выверните болт крепления и выньте датчик из отверстия в головке блока цилиндров.
4. Установите датчик положения распределительного вала в порядке, обратном снятию.

Датчик температуры охлаждающей жидкости Ford focus 2 и 2 рестайлинг установлен в отводящем патрубке водяной рубашки двигателя под катушкой зажигания.
Проверяют сопротивление на выводах датчика при различных температурных режимах.
Вам потребуются: ключ «на 19», тестер, термометр.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).
Полезный совет
При замене датчика охлаждающую жидкость можно не сливать: после снятия датчика заглушите отверстие пальцем или пробкой — потеря охлаждающей жидкости будет минимальной.

3. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика, ослабьте ключом затяжку и выверните рукой датчик температуры охлаждающей жидкости.

4. Подсоедините тестер к выводам датчика и измерьте сопротивление, а термометром измерьте текущую температуру.

5. Для измерения сопротивления на выводах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления по мере остывания воды, контролируя температуру воды термометром. Номинальное сопротивление исправного датчика указано в табл. 10.4.

Таблица 10.4 Данные для проверки датчика температуры охлаждающей жидкости

6. При отклонении сопротивления от нормы замените датчик.
7. Вверните датчик температуры охлаждающей жидкости и затяните его моментом 12 Н·м.
8. Подсоедините к датчику колодку жгута проводов.
9. Залейте охлаждающую жидкость.

Комбинированный датчик массового расхода и температуры поступающего воздуха Ford focus 2 и 2 рестайлинг установлен на крышке корпуса воздушного фильтра.
Вам потребуются: ключ TORX Т20, отвертка с плоским лезвием, тестер, термометр.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.



2. Отверткой поднимите вверх фиксатор колодки жгута проводов датчика.

3. Сожмите фиксатор…

4. …и отсоедините колодку жгута проводов от датчика.

5. Выверните два винта крепления…

6. …и снимите датчик массового расхода и температуры поступающего воздуха.
7. Подсоедините тестер в режиме омметра к выводам датчика и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с табл. 10.5.

Таблица 10.5 Данные для проверки датчика массового расхода и температуры поступающего воздуха

8. При отклонении сопротивления от нормы замените датчик.
9. Установите комбинированный датчик массового расхода и температуры поступающего воздуха в порядке, обратном снятию.

Примечание

Устанавливайте датчик в таком положении, чтобы стрелка на корпусе совпадала с направлением движения потока воздуха.

Датчик положения дроссельной заслонки Ford focus 2 и 2 рестайлинг представляет собой переменный резистор, который установлен на оси дроссельной заслонки. Вращение оси заслонки вызывает изменение напряжения сигнала датчика, по которому контроллер определяет степень открытия дроссельной заслонки. Датчик встроен в крышку дроссельного узла, поэтому при выходе датчика из строя замените дроссельный узел в сборе (см. «Снятие и установка дроссельного узла»).

Датчик скорости автомобиля Ford focus 2 и 2 рестайлинг установлен на коробке передач возле привода правого переднего колеса.
Вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.



2. Приподнимите теплозащитный чехол жгута проводов датчика скорости.

3. Сожмите фиксатор и отсоедините от датчика скорости колодку жгута проводов.

Примечание
Для наглядности выполнение последующих операций показано на снятой коробке передач.

4. Отверткой выведите усик стопорного штифта из углубления в картере коробки передач…

5. …и выньте стопорный штифт.

6. Извлеките датчик скорости из отверстия в картере коробки передач.

7. Осмотрите уплотнительное кольцо датчика. При любых повреждениях, а также при наличии следов масла на картере коробки передач вокруг датчика необходимо заменить кольцо новым. 8. Установите датчик скорости в порядке, обратном снятию.


Датчики концентрации кислорода Ford focus 2 и 2 рестайлинг установлены на катколлекторе до и после нейтрализаторов.

Датчики концентрации кислорода на входе в нейтрализаторы — управляющие…

…на выходе из нейтрализаторов — диагностические.
Все четыре датчика имеют одинаковые параметры и различаются только длиной проводов. Если хотя бы один из датчиков концентрации кислорода неисправен, токсичность отработавших газов может резко повыситься, а расход топлива увеличится.
Для удобства замены датчики различаются цветом проводов и их колодок. У датчиков левого нейтрализатора синие провода, а у датчиков правого нейтрализатора — белые. Колодки жгутов проводов датчиков на входе в нейтрализаторы (управляющие) зеленого цвета, а на выходе из нейтрализаторов (диагностические) – синего.
Вам потребуется ключ «на 22».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.



2. Сожмите фиксатор…

3. …и отсоедините колодку жгута проводов заменяемого датчика.

4. У диагностического датчика выведите жгут проводов из держателя на термоэкране.

5. Выверните управляющий…

6. …или диагностический датчик…

7. …и выньте его из отверстия катколлектора. 8. Установите датчик концентрации кислорода в порядке, обратном снятию.

Примечание
Неисправный датчик концентрации кислорода можно заменить датчиком с более длинным жгутом проводов. В этом случае необходимо закрепить жгут таким образом, чтобы избежать его контакта с горячими деталями системы выпуска отработавших газов.

Датчики детонации Ford focus 2 и 2 рестайлинг ввернуты в стенку блока цилиндров в его верхней части, под впускным коллектором в зонах между 1-м и 2-м, а также между 3-м и 4-м цилиндрами.
Вам потребуется ключ «на 13».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.



2. Разъедините колодку жгута проводов заменяемого датчика.

3. Выверните болт крепления датчика детонации и снимите датчик. 4. Установите датчик в порядке, обратном снятию.

Замена датчиков двигателя Форд Фокус 3

Датчик коленчатого вала


Датчик положения коленчатого вала двигателя на двигателях объемом 1,6 л установлен в задней части блока цилиндров напротив маховика.


На двигателях объемом 2,0 л его размещают в передней части двигателя рядом со шкивом коленчатого вала.

При возникновении неисправности в цепи датчика двигатель перестает работать, СБУ заносит в память код неисправности и включает сигнальную лампу в комбинации приборов. В этом случае проверьте исправность датчика.

Необходимый инструмент: торцовая головка «на 8», тестер.
1. Отцепите провод от «минусовой» клеммы аккумулятора.


2. Отожмите фиксатор и отсоедините колодку жгута проводов датчика положения коленчатого вала.


3. Открутите болт (на двигателе объемом 1,6 л)…


4. …или 2 болта крепления (на двигателе объемом 2,0 л) датчика…


5. …и достаньте датчик.
6. Тестером измерьте сопротивление между выводами датчика. Номинальное значение сопротивления должно быть в районе 0,5-0,6 кОм. Если сопротивление не соответствует указанным пределам, поменяйте датчик.
7. Установку датчика коленчатого вала произведите в порядке, обратном снятию.

Датчики распредвалов


Датчики положения распределительных валов установлены сверху на ГБЦ. При неисправности в цепи любого из датчиков блок управления заносит в память код неисправности и использует обходную программу управления двигателем (без изменения фаз газораспределения).

Необходимый инструмент: ключ «на 10».
1. Отцепите провод от «минусовой» клеммы аккумулятора.


2. Сожмите фиксатор Б и отсоедините колодку жгута проводов.
3. Открутите болт крепления А и выньте датчик из отверстия в головке блока цилиндров.
4. Установите датчик положения распредвалов в порядке, обратном снятию.

Датчик дроссельной заслонки


Датчик положения дроссельной заслонки представляет собой переменный резистор, который установлен на оси дроссельной заслонки. Вращение оси заслонки вызывает изменение напряжения сигнала датчика, по которому электронный блок управления определяет степень открытия дроссельной заслонки. Датчик встроен в крышку дроссельного узла, поэтому при выходе его из строя замените дроссельный узел в сборе (см. тут).

Датчики детонации


Датчики детонации на двигателях объемом 1,6 л ввернуты в стенку блока цилиндров в его верхней части, под впускным коллектором в зонах между 1-м и 2-м, а также 3-м и 4-м цилиндрами. На двигателях объемом 2,0 л датчик детонации установлен в зоне между 2-м и 3-м цилиндрами с левой стороны двигателя.
Необходимый инструмент: ключ «на 13», отвертка с плоским лезвием.
1. Отцепите провод от «минусовой» клеммы аккумулятора.


2. Отожмите фиксатор…


3. …и разъедините колодку жгута проводов заменяемого датчика.


4. Открутите болт крепления датчика детонации.
Показано на снятом впускном коллекторе.


5. Снимите датчик.
6. Установите датчик в порядке, обратном снятию.

Информация актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л.с.) и 2.0 л (150 л.с.) выпускаемых с 2011 года. Для иных вариантов двигателя инструкция может отличаться.
Источник: Ford Focus III – Руководство по эксплуатации, техническому обслуживанию и ремонту. – М.ООО «ИДТР 320 с: ил., эл. схемы

Признаки неисправности датчика коленвала форд фокус 2

На чтение 15 мин. Просмотров 5 Обновлено

Среди россыпи, безусловно, важных и нужных датчиков в современном автомобиле, датчик положения коленчатого вала, или ДПКВ занимает особое место. Дело в том, что если этот датчик радикально выходит из строя, то машина попросту никуда не поедет. Чем важен данный электронный компонент, какие функции он выполняет, как проявляются признаки неисправности датчика коленвала и что можно сделать для их устранения, обо всем этом, мы сейчас и поговорим.

Функции ДПКВ и признаки его неиспраности

Как выглядит ДПКВ

Самой важной функцией описываемого прибора является синхронизация работы системы впрыска с системой зажигания. То есть, синхронизацией, конечно же, занимается электронный блок управления двигателем, но без показаний ДПКВ эта задача не решаема. Вот почему при отказе датчика положения коленвала мотор попросту заглохнет. Но это если датчик совсем перестал передавать ЭБУ свои показания, если же случается какой-то сбой и этот сбой повторяется регулярно – проявляются следующие признаки неисправности ДПКВ:

  • необоснованное падение мощности движка;
  • плавают обороты на холостом ходу и во время движения автомобиля;
  • возрастает расход топлива;
  • мотор захлебывается при активном нажатии на педаль акселератора;
  • детонация на высоких оборотах;

Как вы можете увидеть, большинство из симптомов неполадок датчика положения коленчатого вала, вполне могут быть обусловлены другими поломками и сбоями в других датчиках и системах. Более того, сами проблемы с ДПКВ достаточно редки и чаще вызваны небрежностью ремонтных работ, проводимых в подкапотном пространстве, чем износом датчика или другими факторами.

Если же датчик оборотов коленвала вообще отказал, мотор заглохнет, а если он остановлен, уже не заведется. Ведь при отсутствии показаний датчика коленвала, электронный блок управления двигателем подает насосу в баке команду стоп и топливо перестает поступать в систему.

Как устроен и как работает ДПКВ

Перед тем, как поговорить о ремонте и диагностике датчика положения коленвала следует рассказать о том, какими вообще бывают эти датчики и каков принцип работы подобных устройств. И так, существует три основных типа датчиков положения коленвала:

  • магнитно-индукционные;
  • оптические;
  • датчики Холла;

В магнитном датчике индуцируется электрическое напряжение, когда через магнитное поле, которым окружен датчик, проходят зубья диска синхронизации. Такой датчик достаточно прост, а главное он не требует для своей работы дополнительных затрат электроэнергии.

В оптическом датчике, зубья синхронизационного диска прерывают световой луч, проходя между светодиодом и воспринимающим светочувствительным элементом. И здесь уже, для работы датчика нужен какой-то минимум электричества, иначе диод просто не будет светить.

Датчики Холла основаны на одноименном эффекте и работают по принципу пересечения переменным магнитным полем диска синхронизации, постоянного поля датчика.

На основании показаний ДПКВ определяется положение коленчатого вала, а так же частота его вращения. Благодаря чему, возможна синхронизация работы двигателя в целом и подачи топлива с системой поджига в частности.

Читайте также: Признаки неисправности датчика распредвала .

Ремонт и диагностика ДПКВ

Найти датчик положения коленвала не очень сложно, хотя, установлен он в достаточно неудобном месте, рядом с приводным шкивом электрогенератора, но его выдает длинный провод подключения. В принципе, чаще всего причинами неполадок этого датчика являются посторонние предметы и частицы, которые попадают в промежуток между самим датчиком и диском синхронизации. Еще одной распространенной причиной сбоев в ДПКВ является нарушение расстояния между диском синхронизации и сердечником самого датчика. Это расстояние в норме может колебаться от полутора миллиметров до 0,5 миллиметра. Ну а регулируется этот зазор при помощи шайб, которые подставляются в посадочное гнездо датчика.

Ну и конечно же, причиной отказа ДПКВ может стать обрыв провода или плохой контакт. Следует хорошенько осмотреть подключение датчика и провод, посредством которого ДПКВ соединяется с электронным блоком управления мотором. Если же детальный осмотр не выявил механических или иных повреждений, которые могут быть причиной отказа или сбоев в работе ДПКВ, нужно продиагностировать его обмотку. Для этого, датчик следует снять, и замерить величину сопротивления его обмотки. Нормальными считаются показатели от 550 Ом до 750 Ом. Выход же за рамки этих значений, как правило, говорит нам о том, что датчик оборотов коленвала, с высокой вероятностью, вышел из строя.

В том случае, если на вашем автомобиле установлен оптический ДПКВ, причиной его отказа может стать выработавший свой ресурс, светодиод.

Подводя итоги

И так, мы теперь знаем, что датчик положения коленчатого вала, это один из важнейших компонентов электронной системы управления двигателем, и без показаний этого датчика нормальная работа силового агрегата, попросту невозможна.

Так же мы знаем, что симптомы неполадок в ДПКВ весьма и весьма красноречивы, вот только они могут свидетельствовать о проблемах с другими датчиками или компонентами авто. Сами же поломки датчика оборотов коленвала случаются достаточно редко. Также, мы ознакомились с тремя видами ДПКВ и характерными для них поломками.

Читайте также: Признаки неисправности датчика положения дроссельной заслонки .

Видео на тему




В современном автомобиле работой бензинового либо дизельного двигателя управляет электроника. Контроллер готовит топливную смесь и регулирует искрообразование на электродах свечей зажигания, полагаясь на показания нескольких измерителей, размещенных в ключевых точках, – воздушном и выпускном тракте, дроссельной заслонке и так далее. Но что произойдет, если один такой элемент выйдет из строя? В данном случае предлагается рассмотреть признаки неисправности датчика положения коленвала (ДПКВ) и способы его проверки в гаражных условиях.

Как работает датчик?

Чтобы научиться выявлять неполадки указанного прибора, нужно представлять его конструкцию и понимать принцип работы. Устройство датчика несложное и включает следующие элементы:

  • многовитковая катушка;
  • магнитный сердечник;
  • выводы катушки припаяны к контактам разъема;
  • неразборный пластмассовый корпус с отверстием для крепления.

Измеритель устанавливается в непосредственной близости от зубчатого шкива, прикрепленного к коленчатому валу со стороны шестерен газораспределительного механизма. Посредством проводников датчик соединяется с главным электронным блоком, управляющим работой мотора.

Магнитный сердечник выведен наружу через торцевую часть пластикового корпуса и максимально приближен к зубьям вращающегося шкива. Просвет между деталями не превышает 1 мм.

Принцип действия прибора основан на явлении электромагнитной индукции. Когда в непосредственной близости от сердечника проходит значительная масса металла, катушка вырабатывает кратковременный электрический импульс. Зубцы крутящегося шкива вызывают череду таких импульсов, передающихся по проводам контроллеру. Благодаря этому электронный блок всегда «знает» положение коленвала, определяет верхние мертвые точки всех поршней и вовремя подает команду форсункам на впрыск топлива.

Отсюда возникло второе название прибора – датчик оборотов коленчатого вала. Надо понимать, что импульсы вырабатываются только при динамическом воздействии металлической массы, то есть, когда шкив вращается. Если коленвал остановился, ток в цепи элемента не возникает.

Примечание. По сигналам датчика контроллер не только своевременно направляет топливную смесь в цилиндры, но и дает команду системе зажигания вырабатывать искру, когда один из поршней выполняет такт сжатия и приближается к своей верхней точке.

Признаки неполадок датчика

Измеритель оборотов коленчатого вала считается довольно надежным устройством, исправно функционирующим от 100 тыс. км и более. Нередки случаи, когда элемент отрабатывает весь срок службы автомобиля. Неисправность датчика коленвала может возникнуть по таким причинам:

  1. Внутренний обрыв либо замыкание обмотки катушки возникает из-за длительного воздействия вибрации, передающейся от двигателя. Подобная поломка встречается весьма редко.
  2. Обрыв электрической цепи между прибором и контроллером. Причины – та же вибрация, оплавление проводников от контакта с горячими частями мотора либо случайное повреждение автолюбителем.
  3. Механическое разрушение корпуса случается в процессе ремонта, выполняемого в подкапотном пространстве. Например, удар сорвавшимся гаечным ключом.
  4. Нарушение контакта в разъеме от окисления или разбалтывания.
  5. Загрязнение рабочей поверхности, взаимодействующей с зубчатым шкивом.

Последний пункт списка требует отдельного пояснения. Общеизвестно, что электромагнитное поле проникает сквозь диэлектрические материалы, в том числе пыль и грязь. Но в месте расположения датчика к традиционным загрязнителям добавляются мелкие металлические частицы и стружка, летящая с шестерен. Попадая на торец сердечника, они экранируют магнитное поле, отчего электрический импульс постепенно ослабляется.

Справка. Загрязнение сердечника мельчайшими металлическими частицами характерно для изношенных силовых агрегатов с протекающими коренными сальниками. Смесь моторное масло + грязь + стружка толстым налетом покрывает находящиеся рядом детали, в том числе измеритель положения коленчатого вала.

Как хозяин автомобиля может определить симптомы неисправности датчика:

  1. Когда элемент полностью выходит из строя, двигатель глохнет и при последующих попытках запуска не подает признаков «жизни», поскольку контроллер не «видит» положение коленчатого вала. Аналогичный результат дает обрыв электрической цепи.
  2. Нестабильная работа на холостом ходу. Обороты мотора «скачут», наблюдается вибрация силового агрегата.
  3. Потеря мощности силового агрегата, провалы в процессе разгона.
  4. Увеличение расхода бензина либо солярки.

Как странно это ни звучит, но первый признак – самый благоприятный. Реанимировать «мертвый» мотор куда проще – достаточно проверить цепь или поменять сам датчик. При ненадежном контакте и прочих мелких неприятностях двигатель не отказывает, но ведет себя нестабильно. Проблема заключается в том, что при поломках других датчиков и неполадках системы зажигания силовой агрегат ведет себя таким же образом и выявить реальную неисправность гораздо сложнее.

Когда неисправен датчик расхода воздуха, положения дроссельной заслонки или лямбда – зонд, блок управления переходит на аварийный режим работы, подавая топливо по усредненным показателям. Отсюда нестабильная работа и повышенный расход. Такие же признаки наблюдаются при неполадках в цепи измерителя оборотов коленчатого вала.

Способы проверки в гаражных условиях

Когда двигатель вашего автомобиля резко «умер», необходимо снять датчик и произвести диагностику, описанную ниже. Если же мотор продолжает работать с признаками нестабильности, выполните такие манипуляции:

  1. Хорошенько очистите корпус прибора ветошью, смоченной органическим растворителем, – уайт-спиритом, скипидаром либо другим обезжиривателем. Особое внимание уделите торцу, обращенному в сторону зубчатого шкива.
  2. Убедитесь в надежности крепления. Из-за открутившегося винта датчик может отодвинуться от металлических зубьев, в результате зазор увеличится, а вырабатываемый импульс ослабеет.
  3. Прочистите контакты разъема от окисления.
  4. Осмотрите проводку на предмет оплавления либо перелома.

Если перечисленные действия не дают результата, производится демонтаж и проверка датчика коленвала мультиметром в 2 этапа. На первом измеряется сопротивление между клеммами прибора, что позволяет убедиться в целостности индукционной обмотки. Почистите контакты, включите омметр и проверьте сопротивление между ними. Нормальные показания лежат в диапазоне 500–700 Ом, при замыкании витков получите нулевое или пониженное значение, при обрыве – бесконечность.

На втором этапе испытывается работоспособность элемента согласно пошаговой инструкции:

  1. Переведите мультиметр в режим измерения напряжения, максимальный порог – 200 милливольт.
  2. Надежно прикрепите провода к контактам колодки датчика (например, зажимами типа «крокодил»).
  3. Возьмите любой металлический инструмент – гаечный ключ, большую отвертку или что-то подобное. Резко прикладывайте и отрывайте его от магнитного сердечника элемента, придерживая корпус рукой. Вольтметр должен показать скачки напряжения.

Совет. Если с датчиком коленчатого вала все в порядке, прозвоните проводку омметром. Возможно, причина кроется там.

Дальнейшие действия такие: поломанный измеритель оборотов коленвала меняется на новый, ремонту деталь не подлежит. Исправный датчик устанавливается обратно с соблюдением зазора, поиск неисправности продолжается в другом месте.

Несколько слов о том, как проверить датчик коленвала в пути, когда нет мультиметра и других диагностических приборов. Понадобится 2 провода и светодиодная лампочка от любого автомобильного светильника (например, салонного). Для удобства открутите элемент и подсоедините лампу к разъему, затем подносите к магниту гаечный ключ, как описывалось выше. Исправный датчик заставит светодиод вспыхивать.

Работа автомобильного мотора зависит от работоспособности и состояния множества различных исполнительных механизмов и контроллеров. Электронный блок управления, регулируя основные параметры двигателя, основывается на показаниях различных регуляторов. Одним из таковых является ДПКВ. Какие присущи для датчика коленвала признаки неисправности, где находится устройство и как произвести его диагностику — узнайте из этой статьи.

Местонахождение, функции и принцип действия

Фотогалерея «Виды ДПКВ»

Способы проверки на работоспособность

Инструкция по замене контроллера

Видео «Диагностика ДПКВ без измерительных приборов»

Комментарии и Отзывы

Характеристика ДПКВ

Что такое ДПКВ, каковы симптомы неисправности датчика коленвала, как в случае обнаружения неполадок снимать и менять контроллер? Для начала разберем основные вопросы, касающиеся места расположения и принципа функционирования.

Местонахождение, функции и принцип действия

Перед тем, как проверить датчик положения и поменять устройство, нужно узнать, где оно расположено. Место установки на большинстве транспортных средств неудобное, поскольку при необходимости замены автовладельцу будет тяжело до него добраться. Девайс расположен на специальном кронштейне, рядом со шкивом привода генераторного устройства.

Конструктивно эта деталь состоит из следующих элементов:

  • чувствительный компонент, представляющий собой намагниченный металлический сердечник;
  • разъем датчика, использующийся для подключения к бортовой сети машины;
  • корпус, как правило, цилиндрической формы, выполненный из пластика либо алюминия;
  • основание с фланцем, а также технологическим отверстием для фиксации;
  • проводе с эмалированной изоляцией.

Для того, чтобы устройство было более надежным и быстро не вышло из строя, обмотка девайса герметизирована с помощью специальной термоактивной полимерной смолы. Как известно, на диске коленвала имеется 58 зубьев, которые расположены по окружности, расстояние между ними составляет 6 градусов. На диске остается специальное место для двух зубчиков, оно используется для определения начального положения коленвала, что позволяет генерировать сигналы синхронизации.

Как работает датчик положения коленчатого вала? При повороте диска зубчики воздействуют на ДПКВ, изменяя его магнитное поле, в результате чего образуются импульсы. От ДПКВ сигнал передается на электронный блок управления, таким образом, предупреждая его о частоте и положении вала. Именно это считается основанием для вычисления момента времени, в соответствии с чем ЭБУ корректирует зажигание, а также работу топливных форсунок.

В том случае, если ДПКВ будет передавать неверные сигналы, в системе будет нарушена цикличность срабатывания форсунок и зажигания. Соответственно, в конечном итоге это может привести к некорректной работе силового агрегата, а также его полной остановке и невозможности эксплуатации авто.

Фотогалерея «Виды ДПКВ»

Возможные неисправности

Замена датчика положения коленвала должна осуществляться в случае обнаружения поломок.

Чтобы определить поломку, существует несколько способов, но для начала предлагаем узнать о симптомах, которые помогут определить, что ДПКВ неисправен:

  1. Нестабильная работа силового агрегата. При движении накатом, на нейтральной скорости, обороты двигателя могут резко увеличиваться и так же резко падать. Помимо этого, автомобиль может заглохнуть без причин, к примеру, стоя на светофоре или спускаясь с горки на нейтральной передаче.
  2. Снижение мощности двигателя, причем падение оборотов можно будет ощутить и без тахометра. Мотор может периодически восстанавливать свою работоспособность, но ненадолго.
  3. При работе мотора появилась детонация — стук «пальчиков» или гидрокомпенсаторов. Особенно этот признак проявляется при движении в гору либо при езде на пониженных оборотах.
  4. Пропала искра. Искра может пропадать, а затем опять появляться.
  5. Один из самых неприятных для автовладельца признаков — не получается запустить двигатель автомобиля. Также запуск мотора может быть затрудненным.
  6. Ухудшилась динамика автомобиля в целом (автор видео — канал Автоэлектрика ВЧ).

Естественно, большинство из приведенных выше симптомов могут свидетельствовать и о других проблемах в работе силового агрегата. Причиной таких признаков могут служить свечи, трамблер, высоковольтные провода, засорение топливного фильтра или его выход из строя. Поэтому для того, чтобы точно убедиться в том, что неисправен данный контроллер, нужно знать, как производится проверка датчика положения коленвала, об этом мы расскажем ниже.

Способы проверки на работоспособность

Проверка датчика коленвала начинается с визуальной диагностики устройства. Проверьте состояние корпуса — на нем не должно быть следов повреждений, целыми должны быть сердечник, а также разъем и контакты, установленные в нем. Если на контактах ДПКВ имеются следы грязи, то от них следует избавиться путем очистки, к примеру, можно использовать спирт или бензин. Для диагностики обязательно нужно снять датчик — при демонтаже проверьте расстояние между диском синхронизации, а также сердечником устройства, это расстояние должно быть не более 1.5 мм (автор видео — Рамиль Абдуллин).

В том случае, если визуальная проверка не дала результатов, можно прозвонить устройство, для этого вам потребуется омметр. Если ДПКВ исправный, то результаты теста должна показать около 550-750 Ом, но перед диагностикой уточните этот параметр в сервисной книжке. Если полученные значения выходят за пределы допустимого диапазона, это говорит о выходе из строя контроллера, соответственно, его нужно будет поменять. Есть еще один способ диагностики.

Перед тем, как проверить датчик коленвала тестером, вам потребуется:

  • вольтметр, лучше, чтобы он был цифровой;
  • мегаомметр;
  • устройство для замера индуктивности;
  • сетевой трансформатор.

Желательно, чтобы диагностика ДПКВ осуществлялась в помещении с температурой 20-25 градусов. Уровень сопротивления следует проверить с помощью омметра, как мы рассказали выше. Чтобы измерить индуктивность, вам понадобится измеритель, индуктивность должна составлять около 200-400 мГц. Затем, используя мегаомметр, производится замер сопротивления изоляционного слоя, при уровне напряжения около 500 вольт этот параметр должен быть не более 20 мОм. В том случае, если в ходе диагностики случится непредвиденное намагничивание синхронизирующего вала, процесс размагничивания можно осуществить с применением сетевого трансформатора (автор видео — канал VMazute).

Инструкция по замене контроллера

Замена датчика коленвала выполняется следующим образом:

  1. В первую очередь нужно отключить зажигание.
  2. Затем откройте капот и найдите место установки ДПКВ. От контроллера следует отключить разъем с проводкой.
  3. С помощью гаечного ключа, как правило, это ключ на 10, нужно открутить винт, который фиксирует контроллер.
  4. Прежде чем демонтировать устройство, необходимо сделать соответствующие отметки, где он расположен. После этого девайс подлежит снятию.
  5. Затем производится установка нового контроллера с учетом отметок. Девайс подключается к бортовой сети, для этого устанавливается разъем. Теперь заведите двигатель и проверьте работоспособность устройства, если все в норме, то замену можно считать успешно завершенной.

Видео «Диагностика ДПКВ без измерительных приборов»

Как быстро и эффективно проверить работоспособность контроллера без использования измерительных приборов (автор — канал Автоэлектрика ВЧ).

Рекомендуем к прочтению

Комментарии и отзывы

Поменял двигатель Мозг пишет нет сигнала от ДПКВ Поменял уже три Тоже самое

Как отрегулировать совмещение датчика коленчатого вала Ford Ecoboost

Могут быть установлены следующие коды неисправностей:

    P0016 – Положение коленчатого вала – Корреляция положения распределительного вала (блок 1, датчик A)
  • P0017 – Положение коленчатого вала – Корреляция положения распределительного вала (блок 1 датчик B)
  • P0018 – Положение коленчатого вала – Корреляция положения распределительного вала (блок 2, датчик A)
  • P0019 – Положение коленчатого вала – Корреляция положения распределительного вала (блок 2, датчик B)
  • P0335 – Цепь датчика положения коленчатого вала
  • P0336 – Датчик положения коленчатого вала вне диапазона рабочих характеристик
  • P061C – Модуль внутреннего контроля, частота вращения двигателя
  • P1336 – Датчик коленчатого вала / распределительного вала вне диапазона / рабочих характеристик

Для выполнения процедуры необходимы два специальных инструмента:

  • Инструмент для центровки датчика коленчатого вала – 303-1521
  • ВМТ Штифт привода ГРМ 303-507

Инструмент для центровки датчика коленчатого вала – 303-1521

Начните с подготовки автомобиля. Установите трансмиссию в нейтральное положение. Надежно поднимите и поддержите переднюю часть автомобиля. Снимите подкрылок правой передней колесной арки.

Провернуть коленчатый вал, пока значение цилиндра 1 не станет 45 градусов до ВМТ. Используйте центрирующие отверстия на крышке привода ГРМ и шкиве коленчатого вала.

Работая над правым ведущим мостом, снимите резьбовую пробку привода ГРМ

.

Установить фиксатор привода ГРМ вручную

Проверните двигатель вручную по часовой стрелке, пока коленчатый вал не коснется установочного штифта.

Не применяйте чрезмерную силу.

Отверстие на шкиве коленчатого вала совместится с отверстием на крышке привода ГРМ.

Установите болт 6 мм x 18 мм через направляющее отверстие ВМТ шкива коленчатого вала в направляющее отверстие ВМТ передней крышки двигателя.

Отсоединить электрический разъем датчика коленвала

Установить приспособление для выравнивания датчика коленчатого вала.

Если датчик не совмещен с зубом с меткой ВМТ на шкиве коленчатого вала, ослабьте крепеж датчика положения коленчатого вала (CKP) и отрегулируйте датчик, пока инструмент не будет выровнен.

Как только инструмент совместится с меткой ВМТ на шкиве коленчатого вала, затяните крепежные детали CKP с усилием 62 фунт-дюйма.Снимите специальные инструменты с двигателя и повторно установите сервисную пробку ВМТ. Подсоедините электрический разъем и соберите оставшиеся детали. Очистите и сохраните коды неисправностей и выполните процедуру коррекции профиля нейтрального положения монитора пропусков зажигания.

Нужна помощь с этой процедурой или у вас все еще есть код неисправности, который не сбрасывается, обратитесь за помощью в Autologic.

Часть 1 – Как проверить датчик положения коленчатого вала (Ford 1.

9L, 2.0L)

Датчик положения коленчатого вала, расположенный рядом со шкивом коленчатого вала, можно проверить с помощью мультиметра.Инструмент сканирования не нужен, и в этой статье я покажу вам, как это сделать.

Когда датчик кривошипа выходит из строя на вашем Ford Escort (Focus или Mercury Tracer), автомобиль заводится, но не заводится. Наряду с тем, что двигатель не запускается, вы не увидите никакой искры ни на одном из проводов свечи зажигания и никаких импульсов включения топливной форсунки (что проверено с помощью горящей лампы).

Поскольку по ряду причин, по которым ваш автомобиль Ford может не заводиться (например, неисправный топливный насос, обрыв ремня ГРМ и т. Д.), Всегда рекомендуется проверить компоненты перед их заменой.

Важные советы и предложения

СОВЕТ 1: Датчик кривошипа расположен прямо за шкивом коленчатого вала, поскольку реактивное колесо датчика кривошипа находится за шкивом кривошипа (и является его частью).

СОВЕТ 2: Аккумулятор вашего Ford Escort (Focus, Tracer) должен быть полностью заряжен. Это важно, потому что вы будете измерять сигнал датчика кривошипа при запуске двигателя. Низкий заряд батареи приведет к тому, что двигатель будет проворачиваться медленнее, чем обычно, и вы не увидите хорошего результата сигнала датчика запуска на мультиметре.

СОВЕТ 3: Вам нужно будет поднять автомобиль, чтобы получить доступ к датчику кривошипа. Используйте домкрат, чтобы удерживать машину в воздухе. Не доверяйте домкрату! Также используйте защитные очки. Все время думайте о безопасности (ваша безопасность – ваша ответственность)

СОВЕТ 4: Первое, что вы должны сделать перед проверкой датчика кривошипа, – это проверить наличие искры на всех четырех проводах свечи зажигания (кабели высокого напряжения). Почему? Что ж, если хотя бы на одном кабеле свечи зажигания есть искра, это говорит вам, что датчик кривошипа в порядке.

Другими словами, когда датчик положения коленчатого вала выходит из строя, возникает состояние отсутствия искры, не запускаемого. Итак, если у вас есть искра, даже если только в одном цилиндре, датчик кривошипа в порядке, и этот тест вам не поможет.

СОВЕТ 5: В этой статье не рассматриваются инструкции по снятию и замене для доступа или замены датчика кривошипа. Вам понадобится руководство по ремонту для них (или Google).

Признаки неисправного датчика коленвала Ford

Чтобы помочь вам дополнительно подтвердить, что датчик кривошипа неисправен, вот несколько причин, которые сопровождают неисправный датчик кривошипа на вашем Ford 1.Автомобиль 9 л или 2,0 л:

Признак 1: Автомобиль объемом 1,9 или 2,0 л заводится, но не заводится.

  1. Значит, если ваша машина заводится, датчик кривошипа исправен.

Признак 2: PCM (модуль управления трансмиссией = компьютер впрыска топлива) не подает импульс ни на одну из 4 топливных форсунок.

  1. Вы можете легко проверить это с помощью теста на отсутствие света. Если индикатор noid мигает и гаснет, датчик кривошипа исправен.

Признак 3: Нет искры ни на одном из 4 проводов свечи зажигания.

  1. Вы можете проверить это с помощью простого искрового теста, и если у вас есть искра, значит датчик кривошипа исправен и выполняет свою работу.

Признак 4: PCM не отправляет сигнал переключения на блок катушек или на все катушки зажигания Coil-On-Plug.

Хорошо, давайте перевернем страницу и отправим это шоу в дорогу.

Ford Focus Замена датчика положения распределительного вала | Стоимость и услуги

Диапазон для всех автомобилей

Бесплатная мгновенная цитата

50 долларов.55 Диапазон для всех автомобилей 1022,5 долл. США

Средняя цена магазина 428 долл. США

РемонтСмит Прайс 243 долл. США

Средняя цена магазина РемонтСмит Прайс $ Сообщите нам свой автомобиль, чтобы получить гарантированную цену на тормоза от RepairSmith.

Этот диапазон охватывает замену среднего датчика положения распределительного вала. Сообщите нам свой автомобиль, чтобы получить гарантированную цену от RepairSmith.

Сообщите нам свой автомобиль, чтобы получить гарантированную цену на тормоза от RepairSmith.

В наш ремонт входит:

Сертифицированные механики •
12 месяцев | Гарантия на 12000 миль

Легкое онлайн-бронирование • 7 дней в неделю

Признаки неисправности датчика положения распредвала

Индикатор проверки двигателя горит

Индикатор проверки двигателя вашего автомобиля может загореться по разным причинам.Один из них – сломался датчик положения. Индикатор проверки двигателя может быть признаком датчика распределительного вала, который требует замены.

Проблемы с производительностью

Если датчик положения распределительного вала не работает должным образом, ECM не будет иметь необходимой информации, что может привести к неправильной установке угла опережения зажигания и снижению производительности двигателя. Когда датчик положения нуждается в замене, двигатель не будет работать должным образом, и вы, вероятно, испытаете нехватку мощности, некоторую грубую езду и некоторые пропуски зажигания.Если ваш автомобиль испытывает эти симптомы, вы можете проверить датчик распредвала.

Стойка

Неисправный датчик положения распределительного вала также может стать причиной остановки вашего автомобиля. Когда датчик распредвала требует замены, ECM не получает необходимой информации, и двигатель может не работать на холостом ходу. Если ваш автомобиль часто глохнет, подумайте о проверке датчика положения.

Машина не заводится

Также возможно, что неисправный датчик положения распределительного вала будет препятствовать запуску автомобиля.

Получить цитату 12 месяцев | Гарантия на 12000 миль

Ford Focus Датчик положения распределительного вала – Датчики кулачка – Замена Spectra Premium Motorcraft Стандартные моторные продукты Holstein API Beck Arnley SKP DIY Solutions – 2012 2003 2007 2013 2000 2005 2014 2002 12 03 07 13 00 05 14 02

Получите доступные датчики положения распределительного вала Ford Focus, которых вы заслуживаете.Всего за 10 минут вы можете сэкономить до 80% с PartsGeek. Экономьте время и деньги при следующей покупке датчиков Focus cam. Более 12 лет экономии денег и качественного обслуживания клиентов. Ознакомьтесь с нашими недорогими вариантами сегодня. Средняя стоимость замены датчика положения распределительного вала составляет от 11,73 до 39,58 долларов США

Магазин Ford Focus Замена датчика положения распределительного вала

Выполните поиск в нашем онлайн-каталоге датчиков положения распределительного вала и найдите в Интернете автозапчасти со скидкой по самым низким ценам.Мы продаем оптом для общественности. Мы предлагаем высококачественные новые, оригинальные, неоригинальные и восстановленные детали датчика положения распределительного вала Ford Focus. Мы специализируемся на широком ассортименте высококачественных автомобильных запчастей и аксессуаров для вашего автомобиля, грузовика или внедорожника. Позвоните по бесплатному телефону, чтобы сделать заказ или разместите заказ онлайн через нашу безопасную систему оплаты. В нашем онлайн-каталоге запчастей используется инвентаризация в режиме реального времени, поэтому вы можете быть уверены, что купленные вами запчасти есть в наличии на момент заказа. Большинство заказов отправляются в тот же день.

У нас есть следующие марки датчиков положения распределительного вала для Ford Focus: ReplacementSpectra PremiumMotorcraftСтандартные продукты для двигателейГольштейнAPIForecastBeck ArnleySKPDIY Solutions

Датчики положения распределительного вала доступны для следующих лет Ford Focus: 2018, 2017, 2016, 2015, 2014, 2013, 2012, 2011, 2010, 2009, 2008, 2007, 2006, 2005, 2004, 2003, 2002, 2001, 2000 , 18, 17, 16, 15, 14, 13, 12, 11, 10, 09, 08, 07, 06, 05, 04, 03, 02, 01, 00.Эту деталь также иногда называют датчиками кулачка Ford Focus. У нас есть детали датчика положения распределительного вала для большинства моделей Ford, включая F150, F250 Super Duty, F350 Super Duty, Ranger, F350, Mustang, Explorer, Expedition, F250, Taurus, Fusion, Edge, Escape, Windstar, Thunderbird, Escort, Excursion, Crown. Victoria, F450 Super Duty, Explorer Sport Trac, Contour, F550 Super Duty, F Super Duty, E150 Econoline, Fiesta, E350 Super Duty, Flex, Five Hundred, F-250 HD, Aerostar, E250 Econoline, F650, Freestar, Taurus X , Explorer Sport, E350 Econoline Club Wagon, F150 Heritage, E350 Econoline, E150 и Bronco.

Deals on Ford Focus Fiesta Датчик коленчатого вала 98AB9E731AG 1087548 | Сравнить цены и совершить покупки в Интернете

Ваш вопрос один из этих?

Как купить

Для продукта, на котором отображается кнопка «Добавить в корзину», продукт можно приобрести непосредственно на торговой площадке PriceCheck. Для продукта, отображающего кнопку «Просмотреть предложение», нажатие этой кнопки направит вас к продукту на интернет-магазин связанного магазина, в котором вы можете совершить покупку.

Стоимость

Цена, указанная для продукта в PriceCheck, поступает непосредственно от продавца. Цену на товар можно увидеть на PriceCheck.

Как платить

Наши перечисленные магазины предлагают различные способы оплаты, которые отображаются на их веб-сайтах. По возможности мы также показываем принятые / доступные способы оплаты. Мы сотрудничаем только с авторитетными интернет-магазинами, поэтому думайте о доверии, о надежности и о оптимальных ценах.
Вы также можете покупать товары на торговой площадке PriceCheck’s Marketplace с помощью кредитной карты.
Мы не храним ваши платежные реквизиты, они в безопасности с Peach Payments.

Доставка

Для продукта, на котором отображается кнопка «Добавить в корзину», продукт можно приобрести непосредственно на торговой площадке PriceCheck. Мы рады предложить доставка нашим клиентам «от двери до двери» курьером в любую точку ЮАР. Срок доставки – это комбинация времени обработки продавцом и выделенных 1-5 дней. курьеру. Время обработки устанавливается продавцом и может составлять 1,3,5,7 (и вновь добавленные) 14 или 21 день.

Для продукта, отображающего кнопку «Просмотреть предложение», нажатие на кнопку направит вас к продукту в интернет-магазине связанного магазина. Да, доставка возможна, так как магазины предлагают разные способы доставки. Все наши магазины используют почтовое отделение Южной Африки или известных курьеров для доставки товаров. К сожалению, PriceCheck не может уточнить, сколько времени займет доставка и сколько стоит доставка. Однако в некоторых магазинах указывается приблизительное время доставки и стоимость на их сайте.
Итак, если у продавца есть время обработки 3 дня, мы добавляем 5 дней для курьера и отображаем это как 4-8 дней для доставки.

Где купить / какие магазины

PriceCheck – это платформа для поиска и сравнения.Мы не занимаемся поиском товаров. На нашей платформе представлены предложения от продавцов, которые зарегистрировались в PriceCheck. Вы можете найти продукт на нашем веб-сайте и связаться с любым из продавцов, представленных на PriceCheck, для получения дополнительной информации об их предложениях. Все контактные данные продавцов можно найти на сайте pricecheck.co.za/shops.

Фондовый

PriceCheck – это платформа для поиска и сравнения. Мы не можем уточнить наличие на складе, так как эта информация не предоставляется нам продавцом.Вы можете связаться с продавцом напрямую для уточнения информации. См. Pricecheck.co.za/shops.

Цитирование

К сожалению, PriceCheck не предоставляет котировки. Для получения официального предложения свяжитесь с любым из продавцов, продающих продукт.

Оптовые закупки и скидки

Мы не можем проверить, доступны ли скидки при оптовых закупках, так как мы не продаем напрямую. Мы советуем вам также уточнять наличие на складе у продавца перед оптовой закупкой и будет ли предоставлена ​​скидка.
При покупке на торговой площадке PriceCheck покупайте, нажав кнопку «Добавить в корзину», ограничение количества товара на предложение зависит от уровня запасов, установленного магазином.
Магазин также несет ответственность за любые скидки, которые они хотят предложить.

Все еще нет ответа?

Напишите нам свой вопрос, и ответ будет отправлен на этот адрес …

Подписывайтесь на нашу новостную рассылку

Расположение датчиков Ford Focus 2008 – Бесплатные советы по ремонту автомобилей Ricks Бесплатные советы по ремонту автомобилей

2008 Расположение датчиков Ford Focus

Изображение, показанное здесь, не является репрезентативным для датчиков, которые вы можете найти в вашем автомобиле.В этом посте перечислены все датчики в автомобиле.

Найдите много другой информации по вашему автомобилю Ford.

Чтобы найти схемы предохранителей, щелкните здесь
Чтобы найти расположение реле, щелкните здесь
Чтобы найти расположение датчиков, щелкните здесь
Чтобы найти расположение модулей, щелкните здесь
Чтобы найти расположение переключателей, щелкните здесь
Чтобы узнать о порядке зажигания, щелкните здесь

Расположение датчика фокусировки Ford 2008 года

Датчик положения педали акселератора За центром приборной панели.
Датчик положения распределительного вала Верх двигателя.

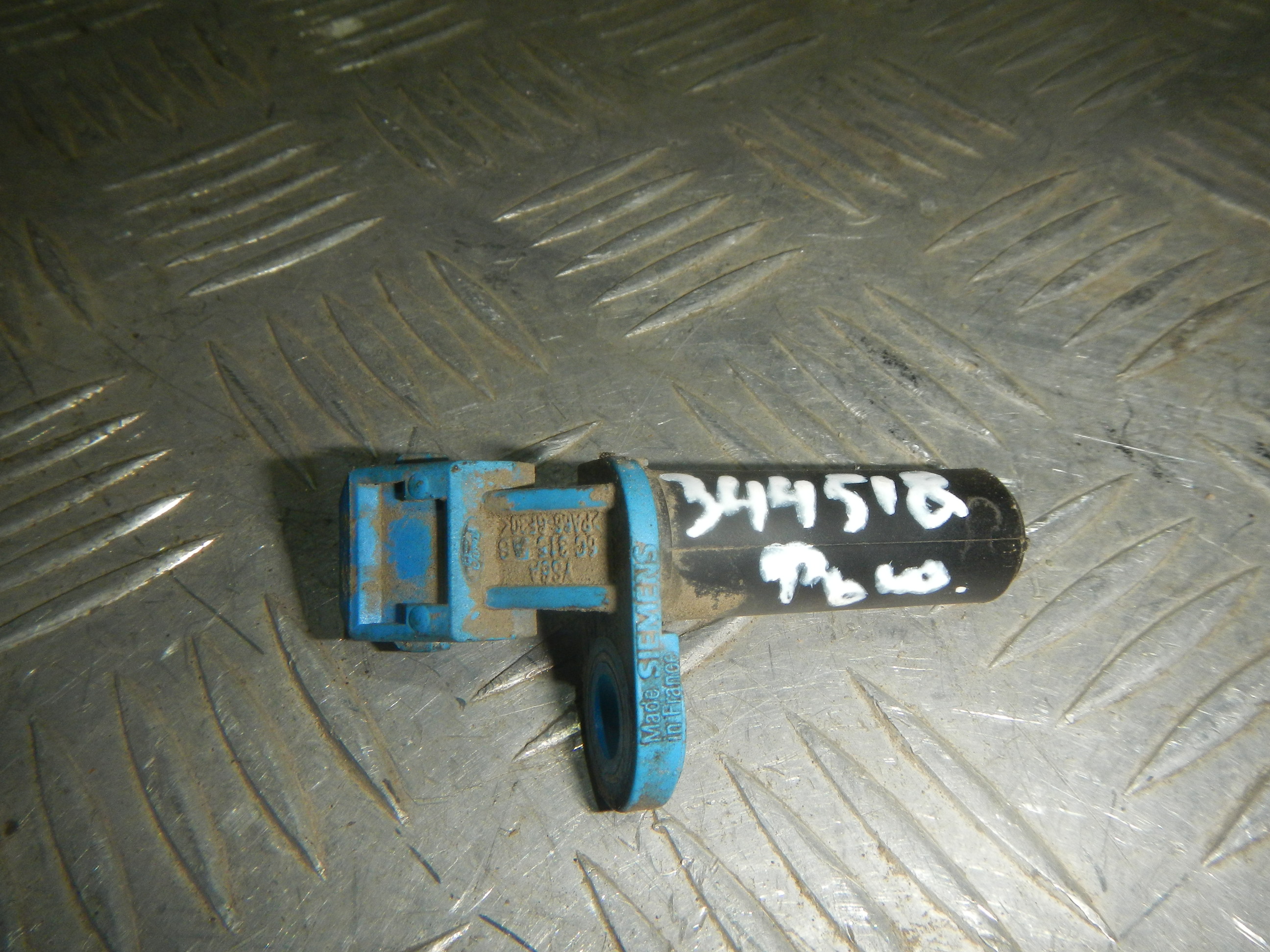

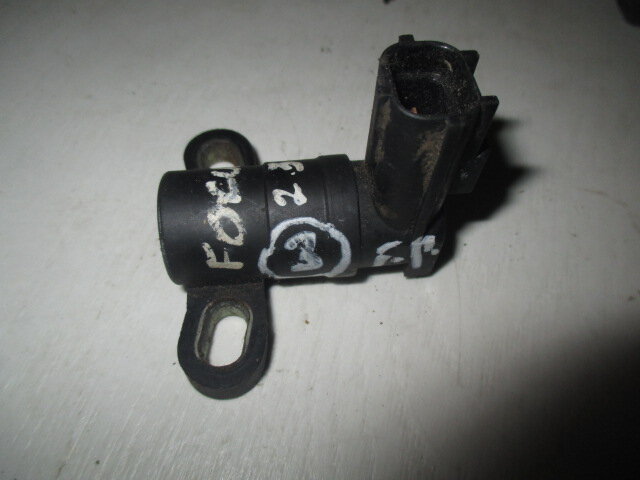

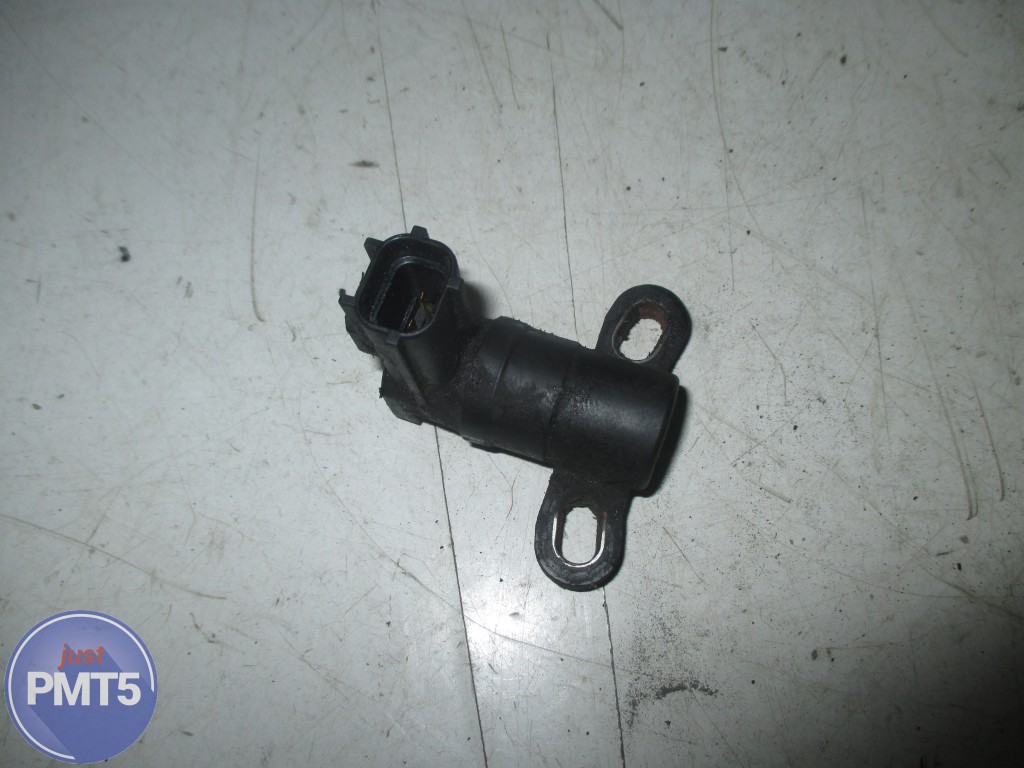

Датчик положения коленчатого вала Правая нижняя часть двигателя.
Датчик температуры головки цилиндров на головке цилиндров.
Датчик температуры воздуха на выходе из испарителя За правой стороной приборной панели.
Передний датчик удара (левый) Левая передняя часть моторного отсека.
Передний датчик удара (правый) Правая передняя часть моторного отсека.
Датчик давления в топливном баке На топливном баке.
Подогреваемый кислородный датчик (HO2S) №11 в выхлопной системе.
Подогреваемый кислородный датчик (HO2S) №12 в выхлопной системе.
Подогреваемый кислородный датчик (HO2S) №13 в выхлопной системе.
Датчик детонации Левая передняя часть двигателя.
Датчик абсолютного давления в коллекторе (МАР) на впускной системе.
Датчик массового расхода воздуха / температуры всасываемого воздуха (MAFIAT) В системе впуска.
Датчик частоты вращения выходного вала (OSS) Задняя часть трансмиссии.
Датчик давления в гидроусилителе рулевого управления Левая передняя часть двигателя.
Датчик натяжения ремня безопасности (пассажир) Под сиденьем пассажира.
Датчик положения сиденья (водитель) Под сиденьем водителя.
Датчик давления в сиденье (датчик переднего пассажира) Под сиденьем пассажира.
Датчик бокового удара (водитель 1) (купе) в двери водителя.
Датчик бокового удара (водитель 1) (седан) в двери водителя.
Датчик бокового удара (водитель 2) У основания стойки «B».
Датчик бокового удара (Пассажир 1) (Седан) В двери переднего пассажира.
Датчик бокового удара (Пассажир 1) (Купе) В двери пассажира.
Датчик бокового удара (пассажир 2) В основании правой стойки «В».
Датчик диапазона трансмиссии (TR) Левая сторона трансмиссии.
Датчик частоты вращения вала турбины (TSS) Верх трансмиссии.
Датчик скорости колеса (левый передний) На ступице левого переднего колеса.
Датчик скорости колеса (левое заднее) На левом заднем колесе.
Датчик скорости колеса (передний правый) На ступице правого переднего колеса.
Датчик скорости колеса (правое заднее) На правом заднем колесе.

Опубликовано автор Rick Muscoplat

5.3 Тест датчика кулачка

Вот как диагностировать неисправный датчик положения дроссельной заслонки TPS на легковом или грузовом автомобиле. Датчик положения дроссельной заслонки в этом видео установлен на пикапе Chevrolet.Mos …

В двигателях с 2-проводным датчиком статор распределителя или датчик положения распределительного вала (CMP) представляет собой одиночный магнитный переключатель на эффекте Холла. Он приводится в действие одной лопастью и приводится в действие распределительным валом. В двигателях с трехпроводным датчиком датчик положения распределительного вала (CMP) представляет собой датчик переменного магнитного сопротивления, который срабатывает по высокой отметке на одном из …

Датчик положения коленчатого вала или распределительного вала на эффекте Холла. Мы проверили это с нашими спусковыми колесиками 6,75 ″ и 8,25 ″. Мы смогли получить надежные показания при более чем 19 200 об / мин, что настолько быстро, насколько наша испытательная установка могла вращать спусковое колесо.Подает напряжение от 5 до 24 вольт и дает хорошую прямоугольную волну, поэтому нет проблем с переменным напряжением.

Установить новый датчик. Вставьте новый датчик в отверстие датчика положения коленчатого вала и вручную затяните болт. Если вы больше не можете затягивать болт вручную, используйте трещотку 3/8, чтобы затянуть болт. Затяните болт с моментом примерно 10 Нм. или 7 фунт-футов, если у вас есть динамометрический ключ на 3/8. Затем вставьте вилку электрического разъема в конец CPS до щелчка.

22 декабря 2020 г. · Если в вашем двигателе используется датчик положения распределительного вала (CMP), вы также можете увидеть связанный код: P0016-P0019 Поэтому важно устранить неисправность CKP, когда вы подозреваете проблемы с CKP, чтобы убедиться, что проблема в датчик, цепь или один из компонентов в системе, с которой он работает.

12 марта 2011 г. · Во всяком случае, поездка в Зону позже я придумал код P0011, который указывает на работу системы положения впускного распредвала. Возможные причины – обрыв или короткое замыкание, механическое соединение с датчиком, неисправный соленоид исполнительного механизма, низкий уровень масла (уровень масла в порядке).

Добавить комментарий

Ваш адрес email не будет опубликован.
