Холодный впуск: плюсы и минусы

В настоящее время существует множество видов тюнинга автомобиля. Особой популярностью у многих автовладельцев пользуется модификация моторной части авто. Чаще всего автолюбители прибегают к установке холодного впуска, в результате чего в двигатель начинает поступать холодный воздух. Практически каждый автовладелец мечтает о том, чтобы его автомобиль двигался скорее, а мотор в пробке вибрировал как можно меньше. Однако не все знают, что можно произвести модификацию установкой холодного впуска. И далеко не все понимают, что такое холодный впуск. Плюсы и минусы системы, а также варианты установки на некоторые автомобили будут рассмотрены в данной статье.

Что это такое

Система холодного впуска позволяет наполнить цилиндры прохладным воздухом, благодаря чему увеличивается эффективность работы мотора.

Она включает в себя фильтр нулевого сопротивления, патрубки. Также реконструкции подлежит короб воздушного фильтра, впускной коллектор и ресивер автомобиля.

Принцип работы

Для работы системы необходимо установить фильтр вне капота, в хорошо закрытом от попадания грязи или пыли пространстве. При этом устанавливать необходимо в той части, где наблюдается хороший поток прохладного воздуха. Поступающий в нулевик воздух по трубопроводам подходит к системе впуска, где, благодаря более низкой температуре воздуха, происходит наилучшее сгорание поступающего топлива. В результате увеличивается эффективность работы агрегата.

Преимущество установки

Одним из способов увеличения мощности авто считается именно установка системы впуска холодного воздуха. Однако каждая из систем имеет свои преимущества и недостатки. Среди преимуществ отметим:

  1. Увеличение мощности.
  2. Повышенная чувствительность педали газа.
  3. Уменьшение потребления топлива.
  4. Равномерная работа агрегата.

Минусы холодного впуска

Среди всех недостатков установки холодного впуска различают:

  1. Появление сильного шума от нулевого фильтра.
  2. При несоблюдении техники установки системы может случиться гидроудар. Также гидроудар может случиться и из-за неправильной эксплуатации ТС.
  3. Процесс установки системы достаточно трудоемкий.
  4. Изменение стандартной комплектации.
  5. Использование некачественных «нулевиков» приводит к порче двигателя.

Виды

В настоящее время многие тюнинг-ателье производят продажу различных видов систем холодного впуска.

Все они отличаются между собой по цвету, размерам, используемым в процессе изготовления материалам. Выбор системы происходит только по желанию автолюбителя. Некоторые выпускаемые элементы могут изготавливаться непосредственно под конкретную марку автомобиля, другие же изготавливаются как универсальное устройство.

В нынешнее время наиболее распространенными системами впуска являются:

  1. Cold Air Intake.
  2. APR Carbonio.
  3. K&N.
  4. Takeda.

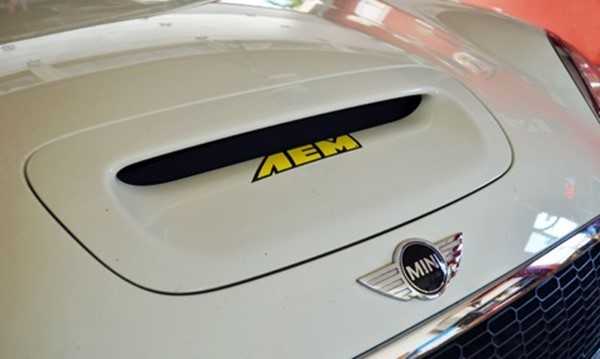

  5. AEM.

Стоит помнить, что если нет желания покупать дорогостоящие готовые комплекты и тратить деньги, можно сделать холодный впуск своими руками.

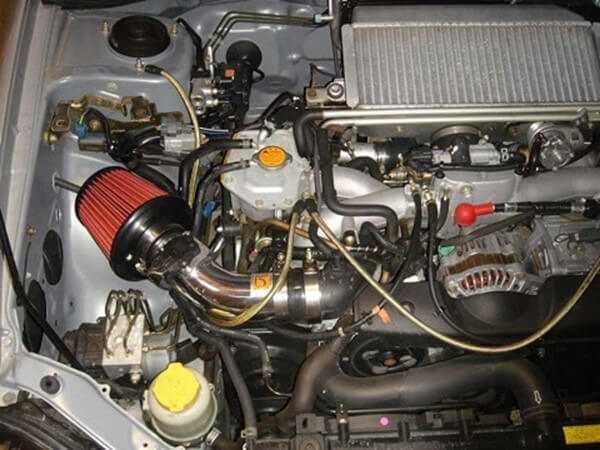

Система на авто «Субару»

Автомобили «Субару» изначально отличались хорошей мощностью и тяговитостью. Однако некоторые автолюбители решают облегчить участь мотора и устанавливают холодный впуск, чтобы двигатель смог работать с лучшей эффективностью без сильного износа.

Для установки системы холодного впуска необходимо выбрать место установки впускного патрубка. Как правило, большинство автовладельцев «Субару Импрезы» устанавливают данный патрубок с правой стороны, удаляя из-под крыла резонатор. Как утверждают автолюбители, опасаться за удаление резонатора не стоит. Последствий в виде гидроудара или быстрого выхода из строя фильтров не будет. Чтобы установить холодный впуск своими руками («Субару Легаси» в том числе), необходимо купить вентиляционную алюминиевую гофру диаметром 80 мм. Проходящее отверстие от резонатора имеет диаметр 73 мм. Однако это не помешает с легкостью установить гофру. Ее следует брать метровую. Аккуратно протащив гофру через отверстия, крепим ее к коробу воздушного фильтра. В остальных местах она устанавливается с помощью обычных стяжных хомутов. В итоге элемент выводится в отсек бампера, где установлены заглушки противотуманок. Для большей привлекательности можно аккуратно вырезать в заглушке ПТФ отверстие, с которым соединится патрубок. Стоит помнить, что в таком случае необходимо надеть защитную сетку, чтобы воздушный фильтр прослужил как можно дольше. В итоге на низких оборотах автомобиль станет вести себя намного лучше.

Холодный впуск, "Хонда"

Многие автовладельцы автомобилей «Аккорд» сталкиваются с проблемой жестких провалов авто на горячем двигателе. Чтобы устранить неисправность, большинство из водителей решают установить на авто холодный впуск. Для установки необходимо приобрести дополнительно прокладки под коллектор. Облегчить поступление холодного воздуха можно и отключением обогрева коллектора. Отключение обогрева происходит путем отпиливания части коллектора, где находился клапан холостого хода, и куда по каналам поступал антифриз. Сняв коллектор в правой части головки, необходимо в канале сделать резьбу, чтобы установить в итоге туда заглушку. После нарезки резьбы необходимо удалить всю стружку. В коллекторе имеющееся отверстие сразу необходимо залепить эпоксидным клеем или заварить с помощью аргонной сварки. Отпилить лишнюю часть можно с помощью болгарки. Затем устанавливаем детали на свои места. Помимо этого, впускную трубу необходимо вывести под крыло. Специально изогнутую трубку необходимого диаметра можно заказать именно под «Аккорд». Под крыло также устанавливается фильтр нулевого сопротивления вместо имеющегося там резонатора.

На автомобилях «Хонда» на внутренних частях крыла имеются жабры. Чтобы фильтр оставался всегда сухим, данные жабры следует заклеить плотным материалом. Хорошо подходит шумоизоляционный материал. Помимо этого, на фильтр устанавливается специальный защитный чехол, а при наличии отверстий в бампере, необходимо сделать дополнительно защитный грязевой экран. Чтобы к фильтру не было доступа горячего воздуха необходимо со стороны двигателя установить специальную термозащитную пластинку. Стоит учесть тот факт, что нулевой фильтр необходимо через каждые 5 тысяч километров промывать. Выполнить на автомобиле будет проблематично, так как каждый раз необходимо произвести снятие бампера. Таким образом, установить холодный впуск своими руками («Аккорд 7» в том числе) не так уж и сложно. Главное - запастись терпением, материалом и прямыми руками.

Система холодного впуска на «Калине»

Многие отечественные автовладельцы, в особенности молодые люди, которые любят быструю езду, предпринимают попытки сделать холодный впуск самостоятельно. В качестве примера достаточно рассмотреть автомобиль «Лада Калина». Для того чтобы сделать холодный впуск своими руками на "Калину", не всегда требуется устанавливать фильтр нулевого сопротивления, достаточно подвести забор холодного воздуха к родному коробу фильтра воздушного. На «Калине» холодный воздух поступает через левую фару головного света. Связано это с тем, что именно там происходит наибольшее сопротивление воздуха, который буквально «залетает» в фильтр.

Вместо имеющейся лампочки дальнего света необходимо установить гофру. Можно выбрать вентиляционную или специальную, которая монтируется на автомобиле от предпускового подогревателя. Внутренний диаметр шланга составляет 50 мм. При этом нутро должно быть гладким, чтобы не препятствовать потоку воздуха. Один конец гофры соединяется в фаре, другой - с проделанным в коробе воздушного фильтра отверстием. Основной подводящий патрубок к коробу следует демонтировать, а вход закрыть заглушкой. Для того чтобы конденсат стекал, необходимо в самых низких местах сделать несколько отверстий. Таким простым способом на «Калине» будет установлен холодный впуск. Плюсы и минусы (ВАЗ-2172 в том числе также поддается подобному апгрейду) его, в отличие от установки системы, заключаются в том, что двигатель перестает издавать сильную вибрацию на холостых, однако продвинуться на несколько метров становится сложнее. Помимо этого, в прохладное время суток у авто наблюдается повышенная резвость. Также резвее авто становится на трассе при наборе скорости более 100 км/ч.
Затраты на проведение тюнинга своего автомобиля минимальны. Стоит помнить, что в зимнее время рекомендуется сменить поток воздуха на стоковый. Делается это обычным способом: одевается старая гофра, а на новое отверстие одевается заглушка. Поэтому, прежде чем устанавливать холодный пуск на «Калину», хорошенько подумайте, так как в данном случае вам придется лишиться одной лампочки дальнего света и немного переделать фару.

Итоги

В некоторых случаях установка готовых комплектов требует не только наличия опыта, но и занимает длительный период времени, так как для установки требуется произвести поиск наиболее удобного места монтирования в подкапотном пространстве. Стоит отметить, что устанавливать фильтр нулевого сопротивления оправданно только при полной доработке двигателя. В противном случае будет наблюдаться обратный эффект - падение мощности.

Итак, мы выяснили преимущества и недостатки данного вида тюнинга. Как видите, установить холодный пуск можно самостоятельно, значительно сэкономив при этом.

fb.ru

Что такое холодный впуск для автомобиля и постройка холодного впуска через ПТФ для Тoyota Mark II (90)

Содержание статьи:

0:37
  1. Что такое холодный впуск для автомобиля
  2. Постройка холодного впуска через ПТФ для Тoyota Mark II (90)
1. Что такое холодный впуск для автомобиля

Решил немного написать о холодном впуске — надеюсь кому-нибудь будет полезно.

0:453

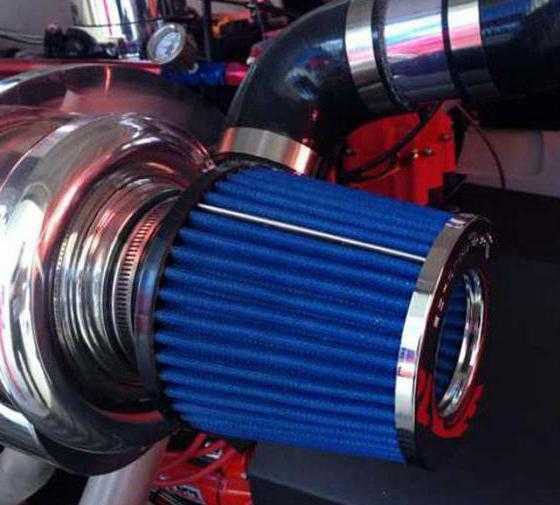

Холодный впуск или Cold Air Intake (CAI) — система подачи холодного воздуха во впускной коллектор двигателя.

0:642

Состоит из:
1. Фильтра нулевого сопротивления
2. Воздушного тракта.

0:768

Используется как на атмосферных, так и на турбо моторах.

0:874

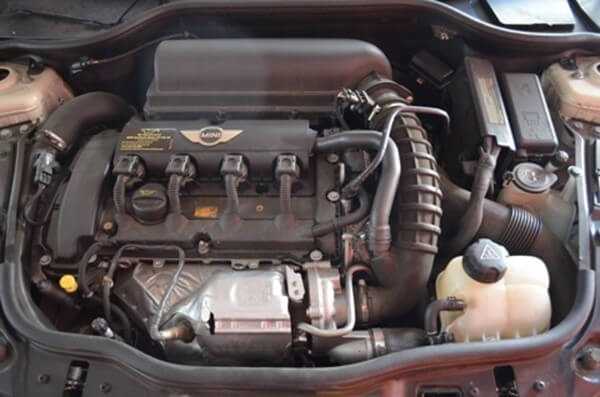

Стандартная впускная система чаще всего обладает большим сопротивлением потоку воздуха. Это обусловлено бумажным фильтром и желанием завода изготовителя уменьшить шум. К тому же забор воздуха обычно делают из горячего двигательного отсека. Причем, воздух горячий, как и из-за забора из подкапотного пространства, так и из-за нагрева пластиковых элементов впускного тракта, расположенных вплотную к двигателю. Все это уменьшает мощность двигателя.

0:1704

Отличие системы холодного впуска:
1. Фильтр нулевого сопротивления не душит двигатель, пропуская большее количество воздуха.
2. В двигатель поступает более холодный воздух (по отношению к воздуху, нагретому в подкапотном пространстве двигателем).
2. Большее количество кислорода в воздухе, т.к. воздух более холодный.

0:2290

Основные принципы построения холодного впуска:
1. Забор воздуха из наиболее холодных мест.
2. Удаление фильтра на максимальное расстояние от двигателя.
3. Гладкий впускной тракт — не гофра, чтобы не создавать сопротивление потоку воздуха.
4. По возможности наиболее короткий и удаленный от горячих деталей подкапотного тракт от фильтра до впускного коллектора.
5. Использование жароустойчивых материалов.

0:749

Преимущества системы холодного впуска:


1. Увеличение мощности двигателя — немного лошадей и побольше момента. Для амто прирост поменьше, для турбо — существенно больше.
2. Уменьшение шанса получить детонацию.
3. В жаркую погоду двигатель не тупит.
4. Иногда отмечается улучшение реакции двигателя на нажатие педали газа и уменьшение расхода топлива.

0:1396

Недостатки системы холодного впуска:
1. Характерный шум от фильтра нулевого сопротивления — надо отметить, что некоторым наоборот нравится.
2. При экстремальных вариантах установки и эксплуатации автомобиля — вероятность гидроудара.

0:1833

Способы практической реализации системы холодного впуска
Картинки взяты из гугла и фотографий наших работ.
Если кто-то найдет свою систему — прошу не обижаться =).

0:2140

По способу и месту расположения фильтра

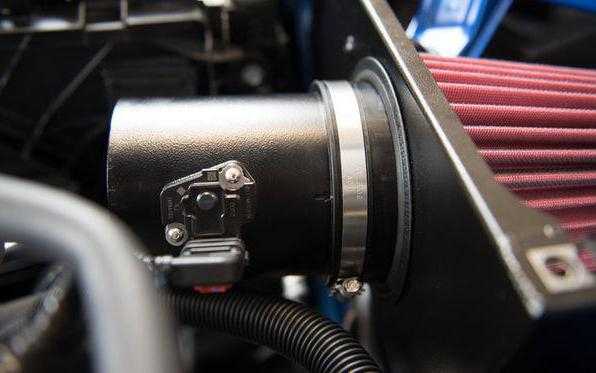

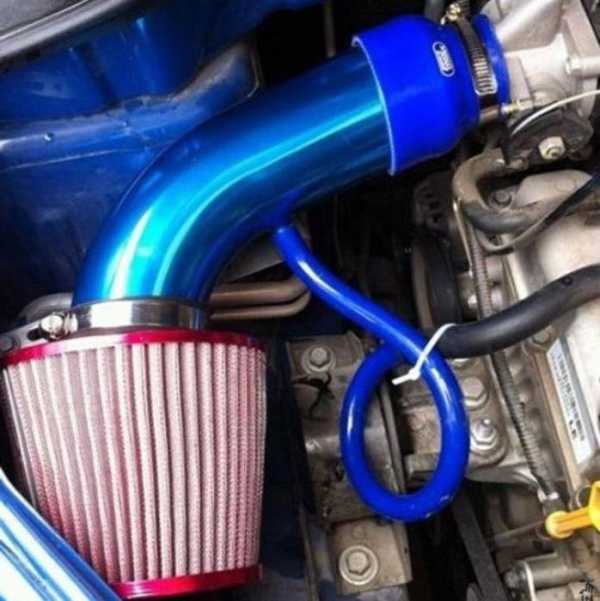

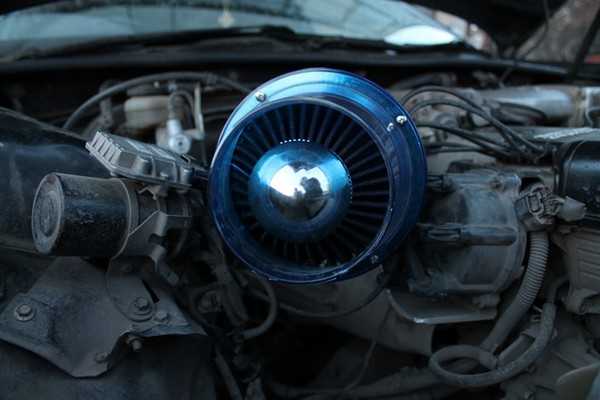

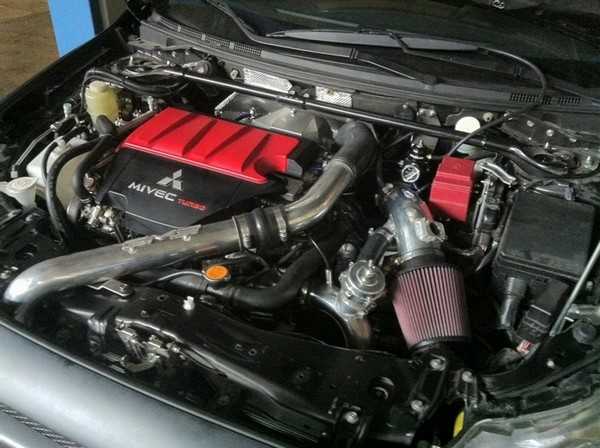

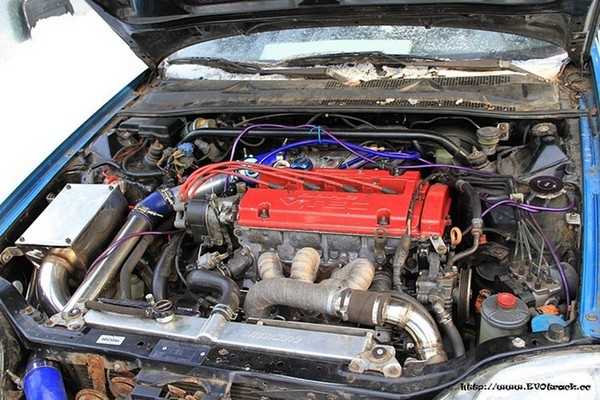

1. Открытый фильтр на штатном месте с/без термоэкраном.

0:179

1:684

2:1189

+ Простота конструкции и установки

2:1256

— Не сильно то и холодный воздух — система греется, как и стоковая

— Фильтр довольно быстро засоряется

2:1450

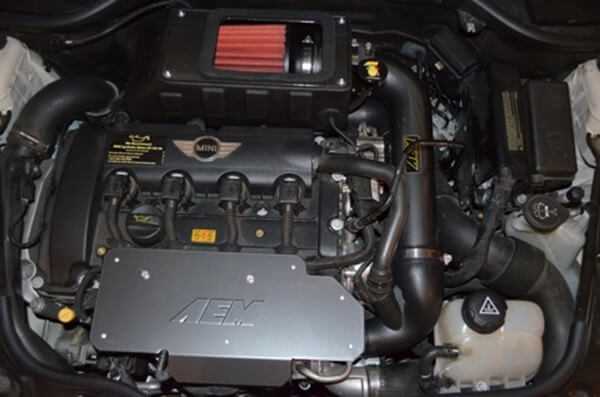

2. Закрытый фильтр с на штатном месте.

2:1521

3:2026

+ Система греется меньше из-за закрытого фильтра
+ Фильтр довольно долго остается чистым

3:165

— Более сложная конструкция и установка

3:243

3. Закрытый фильтр, максимально удаленный от двигателя.

3:347

4:852

5:1357

+ Система греется гораздо меньше из-за закрытого фильтра и его удаления от двигателя
+ Фильтр довольно долго остается чистым

5:1589

— Сложная конструкция и установка — обычно полный кастом, иногда требующий изменения компоновки подкапотного, например, переноса аккумулятора или бачков технических жидкостей

5:1920

4. Фильтр, максимально близкий к улице
— под крылом у колеса
— вместо фары
— в бампере

5:2083

6:504

7:1009

8:1514

+ Очень холодный воздух

8:1560

— Большой риск гидроудара
— Сложная конструкция и установка — надо протащить тракт через половину подкапотного и покромсать родную машину
— Фильтр очень быстро засоряется

8:1886

По месту расположения забора воздуха
Рассматриваются места забора воздуха при расположении самого фильтра в подкапотном.
Варианты забора воздуха из подкапотного пространства не рассматриваются из-за высокой температуры воздуха в нем.

8:2329

1. Из фары

8:19

Сохранить в Альбом

8:57

+ Очень холодный воздух

8:103

— Надо кромсать фару
— Довольно сложная конструкция
— Фильтр быстро засоряется
— Небольшой шанс гидроудара

8:311

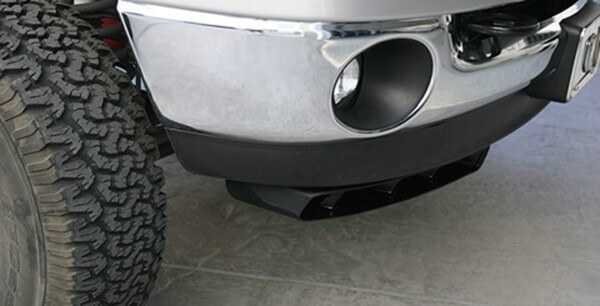

2. Из бампера

8:337

Сохранить в Альбом

8:375

+ Очень холодный воздух

8:421

— Часто надо кромсать бампер
— Довольно сложная конструкция
— Фильтр быстро засоряется
— Шанс гидроудара

8:625

3. Из — под крыла

8:658

9:1163

+ Очень холодный воздух
+ Фильтр довольно долго остается чистым

9:1283

— Довольно сложная конструкция
— Минимальный шанс гидроудара

9:1403

Ставить себе на машину холодный впуск или нет, есть в нем смысл или нет — решайте сами. Эта статья всего лишь небольшое исследование таких систем, не более.

9:1690
2. Постройка холодного впуска через ПТФ для oyota Mark II (90)

Решил озаботиться холодным впуском и фильтром нулевого сопротивления. Решено было делать отверстие через фару.

9:2002

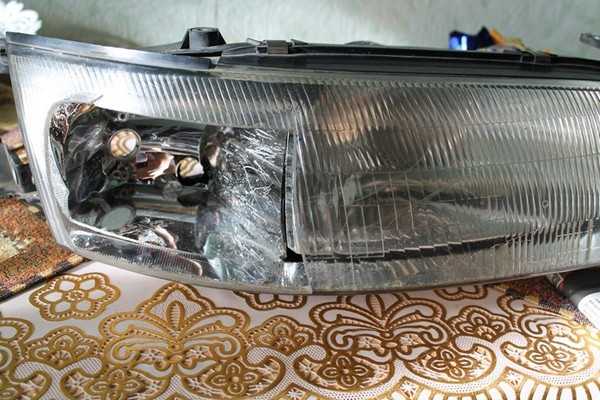

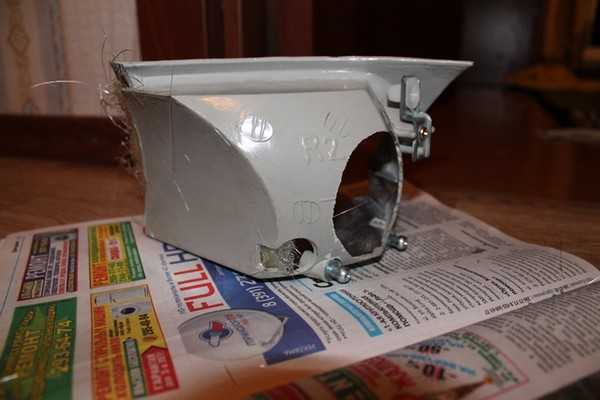

1. Снял правую фару, решил снять стекло, кстати, оно плотно сидит на герметике и без нагрева снять его никак не представляется возможным.

9:250

2. После снятия стекла выкрутил оба отражателя, логично, что делать холодный впуск буду из ПТФ, далее, просверлил отверстие с тылу фары, где вставляется лампа ПТФ ровно таким диаметром, который есть на корпусе лампы ПТФ.

9:652

10:1157

просверлил отверстие с тылу фары, где вставляется лампа ПТФ

10:1270

3. Далее, сделали технологическое отверстие в самом стекле фары, приблизительно такой же формы, как и сам отражатель ПТФ.

10:1493

11:1998

технологическое отверстие в самом стекле фары

11:87

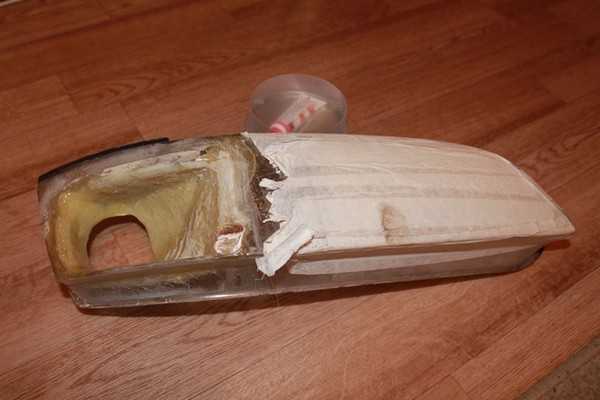

4. Теперь, после зачистки отражателя ПТФ наждачной бумагой (Р200) стали класть слои стекловолокна на правую стенку отражателя (если смотреть на сам отражатель спереди, это и будет правая сторона)

11:443

12:948

зачистка отражателя и наложение слоёв эпоксидного клея

12:1054

5. Сращиваем в единое целое отражатель ПТФ со стеклом фары при помощи Эпоксидки и стекломата. Потом шкурим и убираем лишнюю смолу и ткань (в помощь напильники, бормашинки, ножи и наждачные бумаги Р200 и Р140)

12:1428

13:1933

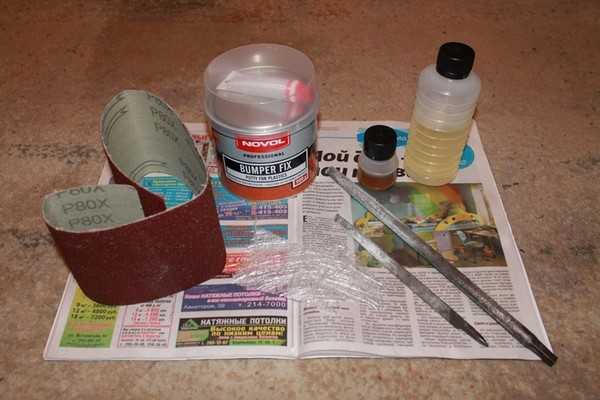

расходный материал

13:1972

14:2477

сращивание отражателя ПТФ со стеклом фары

14:80

15:585

сращивание отражателя ПТФ со стеклом фары

15:666

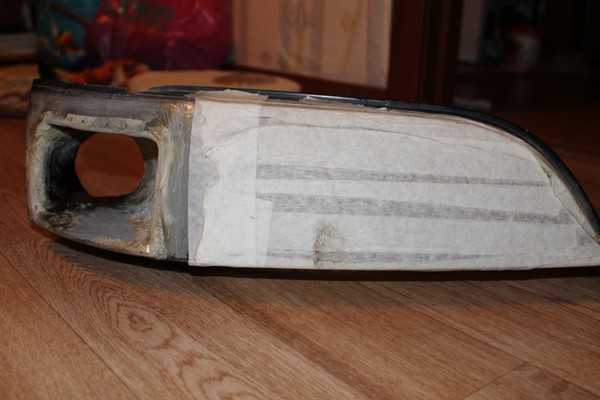

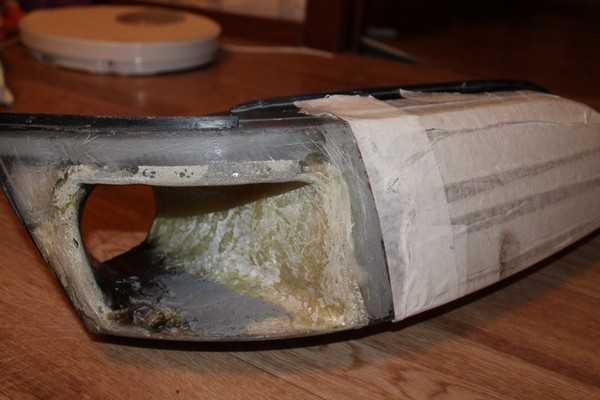

6. Позже, в дело вступает шпатлевка для пластика. Зачищаем привалочные поверхности стекловолокна и кладем постепенно несколько слоёв шпатлёвочки на всю поверхность сращивания отражателя ПТФ со стеклом фары. Далее, всё это добро закрашиваем чёрной глянцевой краской.

15:1159

16:1664

закрашивание внутренней части ПТФ

16:1731

17:2236

закрашивание внутренней части ПТФ

17:66

7. Теперь, собираем корпус фары и стекло. Посадил на термостойкий чёрный герметик DONE DEAL

17:227

18:732

почти готовая

18:761

19:1266

почти готовая

19:1295

8. После обработки шпатлёвки шлифбумагой разной зернистости начинаю накладывать грунтовку. После грунта в дело вступает покраска, выбрал чёрную краску под цвет кузова.

19:1607

9. Поставил фару, установил Фильтр нулевого сопротивления, но отверстие в фаре выходит прямо в усилитель крыла - придётся пилить его.

19:1852

20:2357

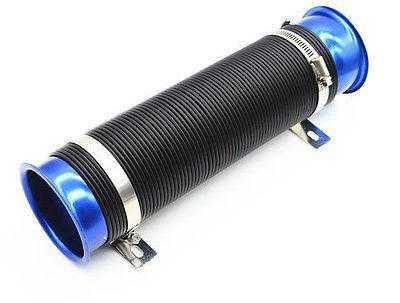

система динамического наддува — так это прозвали в магазине, полный бред =)

20:140

21:645

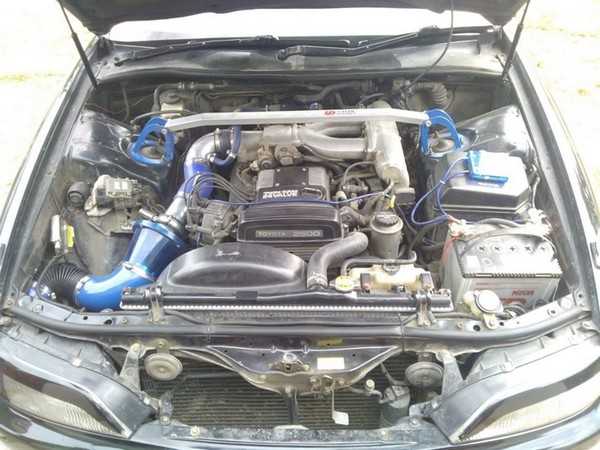

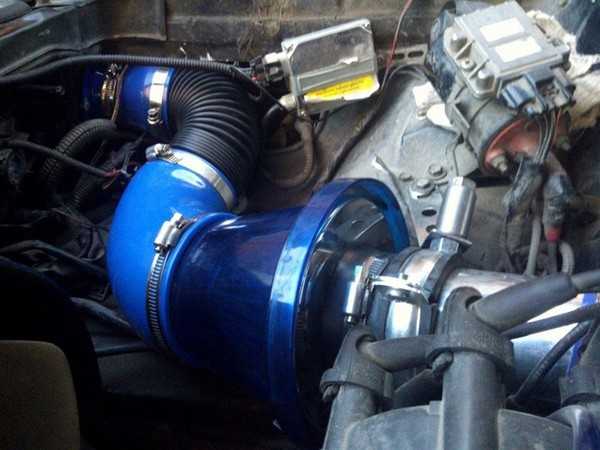

Установлен фильтр с пайпами и патрубками

21:724

22:1229

Установлен фильтр с пайпами и патрубками

22:1308

23:1813

Установлен фильтр с пайпами и патрубками

23:1892

24:2397

Установлен фильтр с пайпами и патрубками

24:78

10. Ощущения отличные. Чувствуется, что лёгкий впуск начинает работать на высоких оборотах (от 4000 об/мин и выше), набор скорости стал быстрее, радует, что всё получилось.
Не забываем отрегулировать головной свет фар!

24:472

25:977

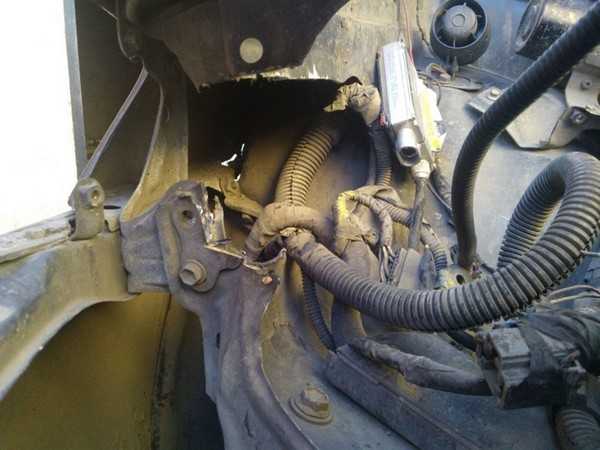

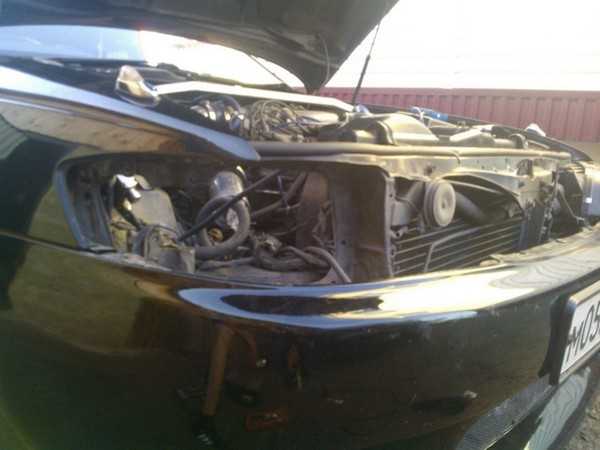

На днях доделали холодный. Пилили крыло правое, чтобы гофра и заборник воздуха плотно было соединено с бывшей ПТФ.

25:1189

26:1694

27:2199

28:504

29:1009

30:1514

31:2019

32:504

33:1009

https://www.drive2.ru/l/1894448/, https://www.drive2.ru/l/4116600/, https://www.drive2.ru/b/4899916394579151619/

33:1125

следующая статья:

Замена свечей со снятием коллектора и без в Toyota Mark II Qualis, замена свечей 1JZ-FSE для Toyota Mark II (110) и запуск двигателя Toyota Mark II (90), если они залиты бензином

Содержание статьи:

Заливает свечи бензином - как запустить двигатель в Toyota Mark II (90)
Замена свечей со снятием коллектора

34:2160 47259

www.spike.su

плюсы и минусы. Блог › Холодный впуск — теория и практика

Всем привет!
Решил немного написать о холодном впуске - надеюсь кому-нибудь будет полезно.

Холодный впуск или Cold Air Intake (CAI) - система подачи холодного воздуха во впускной коллектор двигателя.

Состоит из:
1. Фильтра нулевого сопротивления
2. Воздушного тракта.

Используется как на атмосферных, так и на турбо моторах.

Стандартная впускная система чаще всего обладает большим сопротивлением потоку воздуха. Это обусловлено бумажным фильтром и желанием завода изготовителя уменьшить шум. К тому же забор воздуха обычно делают из горячего двигательного отсека. Причем воздух горячий как и из-за забора из подкапотного пространства, так и из-за нагрева пластиковых элементов впускного тракта, расположенных вплотную к двигателю. Все это уменьшает мощность двигателя.

Отличие системы холодного впуска:
1. Фильтр нулевого сопротивления не душит двигатель, пропуская большее количество воздуха.
2. В двигатель поступает более холодный воздух (по отношению к воздуху, нагретому в подкапотном пространстве двигателем).
2. Большее количество кислорода в воздухе, т.к. воздух более холодный.

Основные принципы построения холодного впуска:
1. Забор воздуха из наиболее холодных мест.
2. Удаление фильтра на максимальное расстояние от двигателя.
3. Гладкий впускной тракт - не гофра, чтобы не создавать сопротивление потоку воздуха.
4. По возможности наиболее короткий и удаленный от горячих деталей подкапотного тракт от фильтра до впускного коллектора.
5. Использование жароустойчивых материалов.

Преимущества системы холодного впуска:
1. Увеличение мощности двигателя - немного лошадей и побольше момента. Для амто прирост поменьше, для турбо - существенно больше.
2. Уменьшение шанса получить детонацию.
3. В жаркую погоду двигатель не тупит.
4. Иногда отмечается улучшение реакции двигателя на нажатие педали газа и уменьшение расхода топлива.

Недостатки системы холодного впуска:
1. Характерный шум от фильтра нулевого сопротивления - надо отметить, что некоторым наоборот нравится =)
2. При экстремальных вариантах установки и эксплуатации автомобиля - вероятность гидроудара.

Способы практической реализации системы холодного впуска
Картинки взяты из гугла и фотографий наших работ.
Если кто-то найдет свою систему - прошу не обижаться =).

По способу и месту расположения фильтра
1. Открытый фильтр

www.neftyanic.ru

Разоблачаем миф о холодном впуске

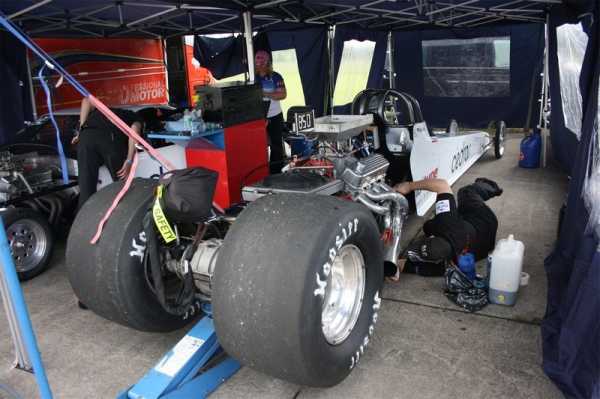

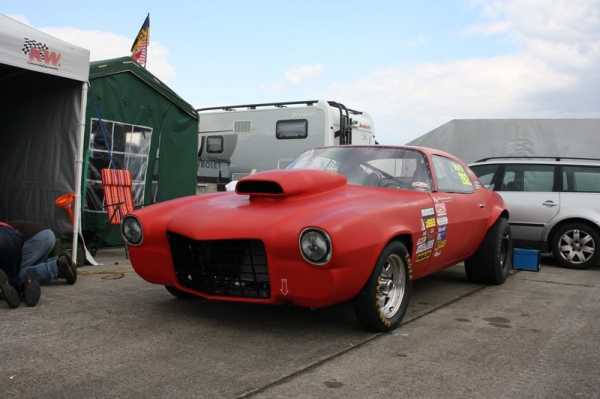

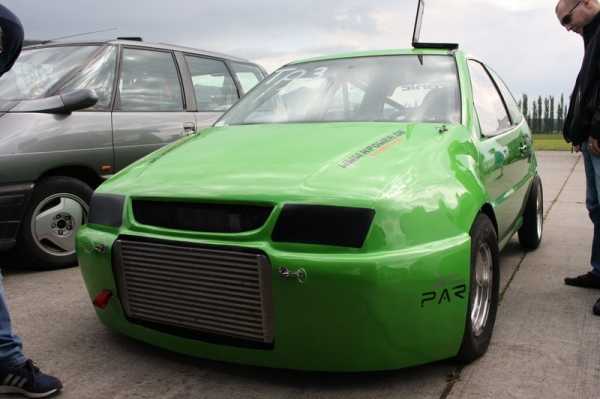

Всем привет! Побывал я как-то на Европейском чемпионате по драг рейсингу. Честно, был сильно удивлен! Нет, не с технической стороны, там как раз всё очень просто, а вот с количеством зрителей. Это просто невероятно, как много людей пришло на это мероприятие. Если сравнивать с кольцевыми гонками, так наверное количество сравнимо с ДТМ.

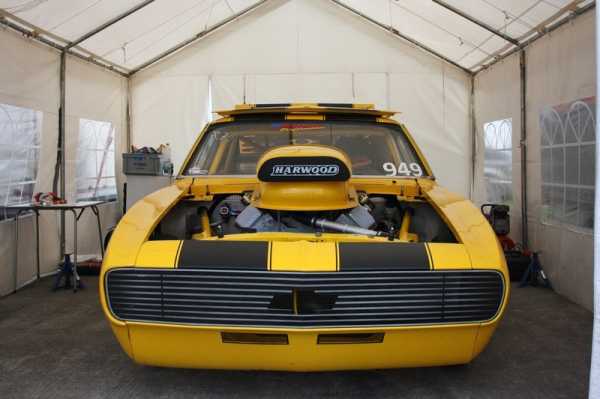

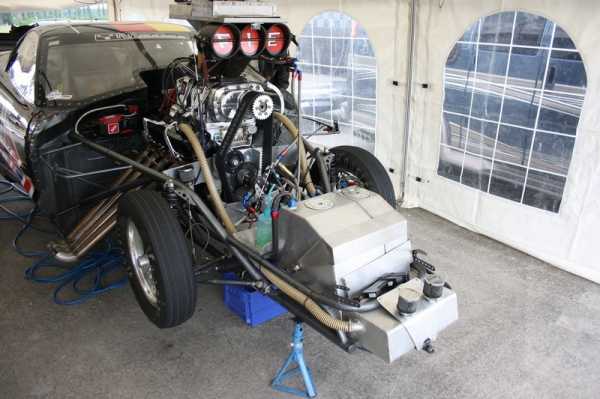

Выкладываю фотоотчет:

Не знаю быстро это или нет, но много машин ехало около 8 секунд, кто чуть меньше, кто чуток больше. Конечно, мне сразу бросилось в глаза (драг - это не моя тема) как они регулируют смесь (подстраивают). Старт, очень важен, "лямбда" не успеет откорректировать, если она вообще у них есть, скорее только ЕГТ на каждый цилиндр. Блин всё просто, много машин на карбюраторах, а как же быть со смесью. заметил такую штуку, у многих комп и они следят за погодой (давление, температура, влажность), подумал, потом ещё подумал и опят подошёл. Смотрю регулятор давления топлива ну очень качественно хороший, и тут стало всё понятно. Зная все погодные условия, можно без проблем используя таблицы или программу, выставить соответствующее давление топлива и всё готово. Как мне понравилось, что всё так просто, нет ограничений (особых), делай себе, твори.

Но в принципе, я хотел сегодня поговорить, точнее продолжить наш разговор о принципах постройки мощных моторов. Как-то я писал несколько постов о различных видах систем впуска. После одного из них, мне переслали ссылку с видео, где пара весельчаков разбивает миф о нулевиках и холодном впуске. Конечно, это видео не имеет ничего общего с реальностью. И тому подтверждение машины на фотографиях, которые я выложил с драг-рейсинга.

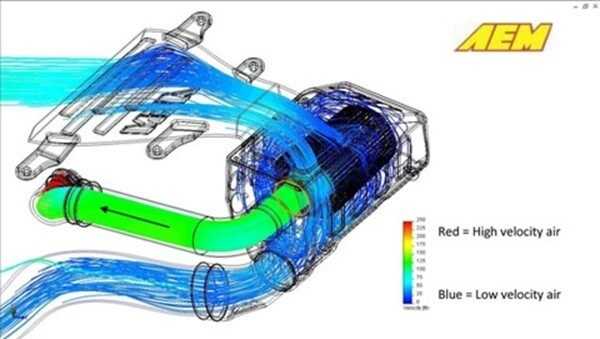

Давайте рассмотрим этот вопрос поглубже, как с теоретической стороны, так и с реальными примерами в цифрах.

Аэродинамика, очень близка к гидродинамике, правда она не так хорошо, интуитивно чувствуется. Для примера, масса 1 метр кубического сухого воздуха у поверхности земли равняется 1,29 кг. Даниил Бернулли (Daniel Bernoulli) – математик, рожденный в Голландии, который издал свои исследование о гидродинамике в 1722 году. Если кто его не знает, то напомню, что именно он придумал, как измерять артериальное давление крови у человека. Я не буду вас сильно нагружать, но вот всё-таки, на одно его уравнение придётся взглянуть:

deltaP = 0,5*RHO*Velocity^2/GC

где:
delta P = 28 in h3O
GC 32.174 ft-lbm/lbf/sec^2 (gravitational constant)
RHO — 0.07633 lbm/ft^3 (@ Motorsport standart day)

"Смысл данного уравнения в том, что потеря давления происходит с увеличением плотности, и с УВЕЛИЧЕНИЕМ СКОРОСТИ ПОТОКА — В КВАДРАТЕ."

Далее: поток воздуха CFM (cubic feet per minute) CFM = A*V, где А – проходное сечение, а V – скорость потока. Теперь ясно, что скорость потока напрямую зависит от площади (диаметра) проходного сечения т.е. чем меньше размер, тем выше скорость и как следствие происходит потеря давления в квадрате, а значит и массы воздуха.

Но это еще только начало, теперь давайте взглянем на следующую картинку:

Cd – (coefficients of discharge) коэффициент разряжения, я подписал его значения. Не будем вдаваться в подробности, рассматривать понятия Venta Contracta, просто возьмите это как факт.

Теперь наша формула преобразится: CFM = A*(Cd*K*P1)
K – 4005 (константа), P1 – дифференциал давления (in of h3)
Cd коэффициеннт разряжения зависит от многих параметров, к примеру таких как: коэффициент скорости Cv, коэффициента сжатия Cc. Cd = Cv*Cc. Коэффициенты для труб, для различных видов отверстий, входов, выходов, изгибов – варьируются.

Главное, запомните следующие правила:

— Поток не любит резко менять направление
— Поток не любит резко расширяться (вариант а и б на фото)
— Поток не любит резко сужаться, но не так, как расширяться (вариант с на фото)
— Поток любит очень плавное изменение направления
— Поток любит очень плавное расширение (вариант d на фото)

Думаете это ерунда все?

Выше - пример проведенных испытаний различных фильтров. Тест на потерю давления 1.5 inHg, что это значит CFM 1.5 in Hg? Эти значения указывают на то, что скажем при измерении потока на карбюраторе с полностью сток-системой впуска при потоке равном CFM 554 происходит потеря давления 1,5 дюйма ртутного столба (здесь можете пересчитать в значения вам удобные www.cleavebooks.co.uk/scol/ccpress.htm) Много это или мало, об этом мы уже говорили в предыдущих постах.
Что интересно с фильтром K&N значение выше, чем при измерении ВООБЩЕ БЕЗ ФИЛЬТРА.

Для чего же все это я пишу, в том злополучном видео парни при испытании, сравнении, как они сказали – использовали НЕ СИСТЕМУ GOLD AIR INTAKE, или SHORT INTAKE – а ГОФРИРОВАННУЮ ТРУБУ С ФИЛЬТРОМ выведенную из под ОТКРЫТОГО КАПОТА. Конечно это не имеет ничего общего с реально качественно сделанными системами впуска.

Если установить систему впуска на стандартную машину, то результат не будет сильно заметен. На многих автомобилях штатная система великолепна рассчитана и очень хорошо работает, но есть одно но, эта система рассчитана на данную конфигурацию, для нее, актуальный поток воздуха не создает особых проблем. А вот если начать поднимать мощность, то она уже становится реально проблемой, именно для этого и необходимо усовершенствовать штатную систему впуска, когда вы планируете получить ощутимую прибавку. Сток система будет серьезным рестриктором, но и не качественная система, может быть еще хуже.

Правило: "Больше - это значит лучше" и в этом случае не работает. Нам необходимо всегда поддерживать баланс между скоростью потока воздуха (топливно-воздушной смесью) и потерей давления, массы воздуха, кислорода. Слабая система впуска сильно ощутима на высоких оборотах, где максимальная скорость потока (помните – потеря давления в квадрате от скорости).

А теперь пора поговорить о реальных примерах из нашей жизни. Когда я впервые стал работать в международной компании, то оказался несказанно счастлив возможности учиться у очень авторитетных дядичек, к примеру у американца, которого все знают как Don. Он в своё время построил много моторов, на которых даже выигрывали гонки и квалификацию в NASCAR, именно он нам помогал в написании уже не калькуляторе мощности, и целого комплекса программ симуляции, проектирования тюнинговых и гоночных моторов, да он вообще большой специалист в области гидродинамики, постройки гоночных моторов и ГБЦ.

Пример. Машина Ford Fiesta ST 150, с двухлитровым мотором Duratec, это один из наших подопытных кроликов. Что же мы получили. Пока расскажу об "атмо-версии".

В стоке, у нашей "Фиесты" было 146 сил ( по паспорту 150, но в реальности - меньше). Мотор великолепный, особенно мне нравится головка блока цилиндров, в стоке у нее впускной клапан 35 мм. После продувки ГБЦ на продувочном стенде, она выдала 255 [email protected] h3O, это очень и очень неплохо, скажем так, ее хватит без проблем в таком варианте до 245-250 сил. Если вам не нужна больше мощность даже не трогайте её. А то я знаю, в России любят всё большое. Нет ребята, "Больше - не есть лучше"! А касаемо моторов – скорее только хуже. К примеру, в России на "Ладу" продают 32 мм впускной клапана (тюнинг), это куда же такой? Мы делали 1,6-литровый мотор VW – нам нужен низовой, до 8000 оборотов, так у нас получается 200 сил на 7800 оборотах и 204 ньютона момента на 5950 об/мин и все это на 29,5 мм впускном клапане.

Ладно, про мотор "Дюратек". Как я уже говорил раньше, до 7200 об/мин, где максимальная скорость поршня составляет 6382 ft/min "сток-шатуны" держат без проблем, далее необходимо (стейдж 2) поменять болты шатунов и поднять до 7700 об/мин лимит оборотов. Поэтому все рассчитывалось и делалось исходя из этого, на максимальный момент. Так какие же результаты. После установки специально изготовленной системы впуска (сток-ресивер), системы выпуска и специально для этого сделанный выпускной коллектор, распредвалы (низовые) у нас получилось 189 сил на 6590 оборотах.

Мало, мы установили специально сделанный впускной ресивер, оставили те же распредвалы и получили около 200 л.с. на 6750 об/мин – и встали. Всё, не хочет так просто дальше расти. Вот тут то и самое время вспомнить о том, что я писал в этом посте. В "стоке", на этом моторе установлена заслонка 55 мм, да для 150 сил все очень неплохо, но у нас, на 200 "силах", потери давления в дроссельной заслонке составили 0.95 in Hg (это и являлось рестриктором). Поменяли на 60 мм и сразу выскочили на мощность 206 л.с.

Ладно, на сегодня хватит, а то в дальнейшем нечего будет писать, а там ещё потом установили четыре дросселя, все сделано было на максимальный момент (результат потрясающий получился), сейчас поменяем болты шатунов и новые валы, вот это будет толк, а то на сток-валах (правда пришлось их покрутить) с дросселями тока 207 "сил" на 6700 оборотах.

Вообще, мне кажется это идеальная машина для трек-дней, любительских гонок, и все это на сток-моторе, лёгкая, мощная, дешёвая и очень быстрая. Но рассказ о ней будет в другом посте.

Всем удачи, Барик


autotest.pro

Блог › Холодный впуск — теория и практика

В настоящее время существует множество видов тюнинга автомобиля. Особой популярностью у многих автовладельцев пользуется модификация моторной части авто. Чаще всего автолюбители прибегают к установке холодного впуска, в результате чего в двигатель начинает поступать холодный воздух. Практически каждый автовладелец мечтает о том, чтобы его автомобиль двигался скорее, а мотор в пробке вибрировал как можно меньше. Однако не все знают, что можно произвести модификацию установкой холодного впуска. И далеко не все понимают, что такое холодный впуск. Плюсы и минусы системы, а также варианты установки на некоторые автомобили будут рассмотрены в данной статье.

Что это такое

Система холодного впуска позволяет наполнить цилиндры прохладным воздухом, благодаря чему увеличивается эффективность работы мотора. Она включает в себя фильтр нулевого сопротивления, патрубки. Также реконструкции подлежит короб воздушного фильтра, и ресивер автомобиля.

Принцип работы

Для работы системы необходимо установить фильтр вне капота, в хорошо закрытом от попадания грязи или пыли пространстве. При этом устанавливать необходимо в той части, где наблюдается хороший поток прохладного воздуха. Поступающий в нулевик воздух по трубопроводам подходит к системе впуска, где, благодаря более низкой температуре воздуха, происходит наилучшее сгорание поступающего топлива. В результате увеличивается эффективность работы агрегата.

Преимущество установки

Одним из способов увеличения мощности авто считается именно установка системы впуска холодного воздуха. Однако каждая из систем имеет свои преимущества и недостатки. Среди преимуществ отметим:

  1. Увеличение мощности.
  2. Повышенная чувствительность педали газа.
  3. Уменьшение потребления топлива.
  4. Равномерная работа агрегата.

Минусы холодного впуска

Среди всех недостатков установки холодного впуска различают:

  1. Появление сильного шума от нулевого фильтра.
  2. При несоблюдении техники установки системы может случиться гидроудар. Также гидроудар может случиться и из-за неправильной эксплуатации ТС.
  3. Процесс установки системы достаточно трудоемкий.
  4. Изменение стандартной комплектации.
  5. Использование некачественных «нулевиков» приводит к порче двигателя.

Виды

В настоящее время многие тюнинг-ателье производят продажу различных видов систем холодного впуска.

Все они отличаются между собой по цвету, размерам, используемым в процессе изготовления материалам.

www.neftyanic.ru

Впуск, виды, достоинства, недостатки

Все слышали, видели, многие даже уже установили на свои машины автомаркет систему впуска. Хотел немного о них рассказать, какие бывают, в чем разница и т.д.
Есть три основных вида системы впуска – short air intake, cold air intake и facing (forced) to ram air intake. Я не хочу как-то коряво переводить, все и так поймут, по картинкам.

Чем же хороши, для чего их покупают, делают, устанавливают? Основное, так это уменьшить потери давления поступающего воздуха в системе впуска, а она может достигать значительных величин. К примеру, потери в системе из-за сопротивления, могут составляют до 0.1-0.15 бар, а это в свою очередь скажем на 2 литром моторе мощностью 150 сил будет стоить до 20 сил. Не верите? Да это действительно так, поступающий воздух теряется в размере 10-14% своего потока, на впуске у Вас вакуум, а не атмосферное давление. (Такие потери встречаются, но это не значит, что на всех сток машинах)

Конечно, полностью избежать потерь есть возможность, но только в 3 варианте системы впуска (будет описано ниже). Но если потери минимизировать, то эффект будет, и будет ощутимый. Гоночные варианты систем, а так же дорогие, хорошо рассчитанные и сделанные КИТы, добиваются снижения потерь давления воздушного потока до 5 in of water(0.0125 БАР). Здесь стоит упомянуть, если мы говорим о вакууме, то для этого используется измерения не как при избыточном давлении, бар, кПа, а in h3O, inHg

С этим очень хорошо справляется 1 вариант системы впуска:

1. Итак, начнем – SHORT AIR INTAKE:

Конечно, все просто, никаких изгибов, короткая практически прямая труба (пайпинг).
Для сведения – каждый изгиб 90 градусов стоить 1% потерь воздушного заряда, потока.

Достоинства- относительно не дорого, легко в установке, красивые выдает графики мощности, при измерении на стенде (при открытом капоте).

Недостатки – использует горячий воздух из-под капотного пространства. Но в некоторых случаях, если мы не говорим о максимальной мощности, гонках, то этот недостаток может быть и преимуществом. Если вы живете в холодном регионе, то подогрев системы впуска поможет процессу испарения поступающего топлива, что улучшит automisation, смесеобразования топлива. В результате при обычной эксплуатации это сильно улучшит работу мотора на малых оборотах и в свою очередь понизит расход топлива.

Конечно для высоких оборотов, высоких нагрузок этот вариант далеко не лучшее решение, а может даже (как в варианте на фото) только ухудшить характеристики. Если Вы уж решились на такой вид, так желательно установить, использовать тепловой экран, трубу не красить, оставить блестящей, все это немного поможет в борьбе с температурой.

Вот сюда добавить тепловой экран и будет получше

2. COLD AIR INTAKE

– Дороже, сложна в установке, изготовление, не всегда есть возможность вообще провести трубу к точке с холодным, свежим воздухом. В машинах с МАФ (датчиком расхода воздуха) необходимо позаботится о решении проблемы с водой (во время дождя может через фильтр попадать на МАФ сенсор)
Вот пример очень простого, но эффективного решения

Информация для тех, кто не знает – температура под капотным пространством выше на 25-35 градусов, чем на улице. Если установить холодный впуск, то даже учитывая, что воздушный заряд наберет, скажем, еще 5 градусов проходя по системе впуска (под капотом), то мы можем получить понижение температуры в впускном коллекторе на 10-20 градусов, а это уже прибавка мощности 5-6%. Да, получить такие же результаты в плане снижения потерь потока, как у 1 варианта, скорее всего не удастся – длинна пайпинга, изгибы и т.д., но все же улучшить по сравнению с оригинальным фильтр боксом реально.

Вот пример более серьезного решения, используемый на MINI от фирмы АЕМ
Так выглядит сток

Выкидываем все это и делаем так:

Теперь к этому открытому пространству в фильтрбоксе подведем холодный, свежий воздух

Вот от сюда

И в итоге мы получили серьезное понижение температуры

Вся эта конструкция, на этой маленькой, не мощной машинке сделала прибавку в мощности на 15 сил. Вот схема, показывающая, как работает:

Предлагаю посмотреть еще на одно интересное решение, используемое на больших, дизельных машинах:

А вот так это работает

Вот так это выглядит на машине

Да не стоит, после установки такой системы измерять глубину луж, а то гидро удар будет Вам обеспечен. Есть не оспоримые плюсы, но есть минусы

Все просто, но ОЧЕНЬ ЭФФЕКТИВНО — Американцы…

3. Facing (forced) to ram air intake

Это, наверное, самый простой вид нагнетания воздуха в камеру сгорания. Когда автомобиль двигается с большой скоростью, воздух будет, нагнетается в впускной коллектор через воздуха заборник, обычно расположенный на капоте машины. Это образует немного больше давление, большее, чем атмосферное, что не только поможет дышать мотору, но и увеличит в свою очередь и плотность, а значит и мощность. Это как маленькая турбинка, буст где зависит от скорости движения.

Вот пример такой системы впуска

Также, такие системы популярны на мощных, скоростных мотоциклах. Используется в формуле 1. Машинах серии GT

Что это может дать? Если возьмем для примера Ferrari 550 Maranello то:

200 км/час — + 10 сил
250 км/час — + 15 сил
320 км/час — + 24 силы

Не много, но как говорил, мой хороший знакомый и известный в России гонщик (да просто хороший человек) Константин Жигунов – с миру по нитке, нищему ГАЗ 24

Также такие системы были в свое время популярны и на классических американских мускульных машинах (они красавцы)

На этом сегодня закончу. В следующий раз я Вас научу, как можно самому проверить Вашу систему впуска, найти их слабые места, если они есть. Не всегда автомаркет система впуска, даже если она супер дорогая лучше заводской.

Впуск часть 2

Автор: Владимир Шарандин



enginepower.pro

Отправить ответ

avatar
  Подписаться
Уведомление о
