Бортовое напряжение автомобиля норма: Каким в норме должно быть напряжение аккумулятора автомобиля |Интернет-магазин аккумуляторов Колеса Даром

Напряжение зарядки аккумулятора автомобиля – какое напряжение поддерживать?

Автомобильная батарея состоит из 6 элементов, соединенных последовательно. Каждая банка имеет полный заряд 2,10-2,15 В, поэтому общее напряжение суммируется, составляет 12,6 – 12,8 В. Какое напряжение у АКБ после отключения ЗУ? При установке аккумулятора в авто величина напряжения после зарядки должна быть 12,4 В. это нормально. Аккумулятор автомобиля стартовый, в период запуска двигателя разряжается, в процессе движения восстанавливает энергию от генератора машины. Если напряжение в аккумуляторе снижается до 12 В, устройство требует зарядки от сети. Большая потеря заряда в банках характеризуется, как глубокий разряд, разрушающий батарею.

Содержание

• 1 Напряжение зарядки аккумулятора автомобильным зарядным устройством
• 2 Напряжение на клеммах аккумулятора при зарядке
• 3 Зарядка аккумулятора постоянным сопротивлением
• 4 Какое напряжение выставлять при зарядке аккумулятора
• 5 Максимальное напряжение зарядки аккумулятора
• 6 Напряжение аккумулятора в конце зарядки
• 7 Зависимость зарядки аккумулятора от напряжения
• 8 Видео

Напряжение зарядки аккумулятора автомобильным зарядным устройством

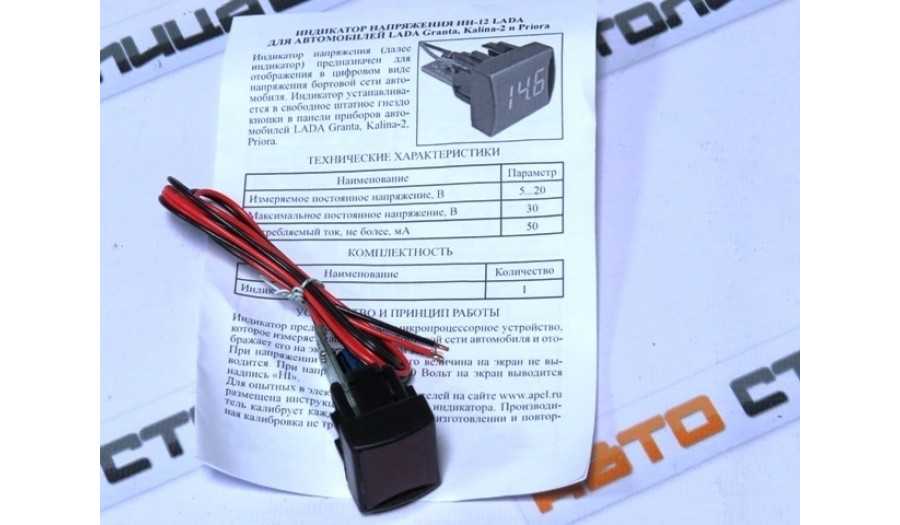

Автомобиль, эксплуатируемый с преимуществом длинных пробегов, успевает полностью зарядиться от генератора для следующего пуска. Но заряд его не будет полным. Степень зарядки аккумулятора можно определить по напряжению на клеммах. Чем меньше величина, тем слабее концентрация электролита в банках.

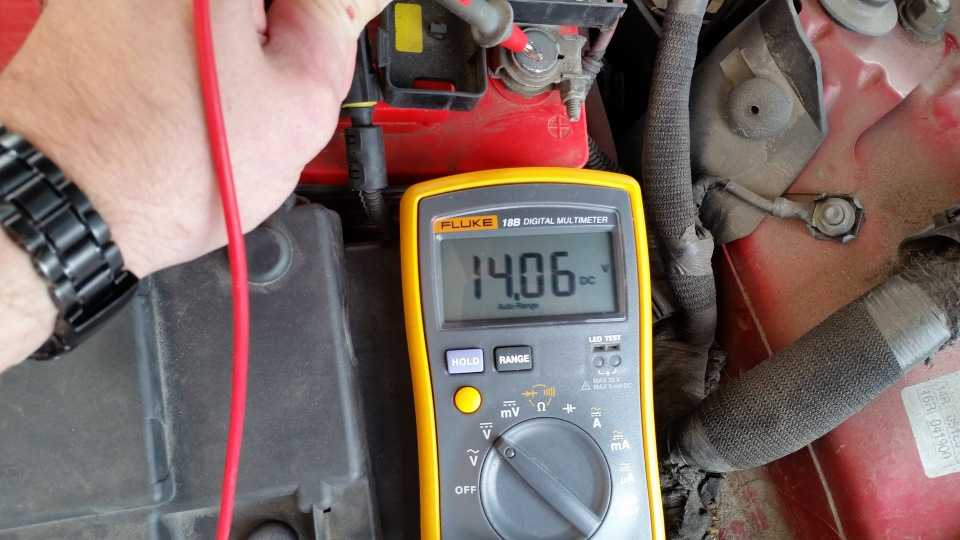

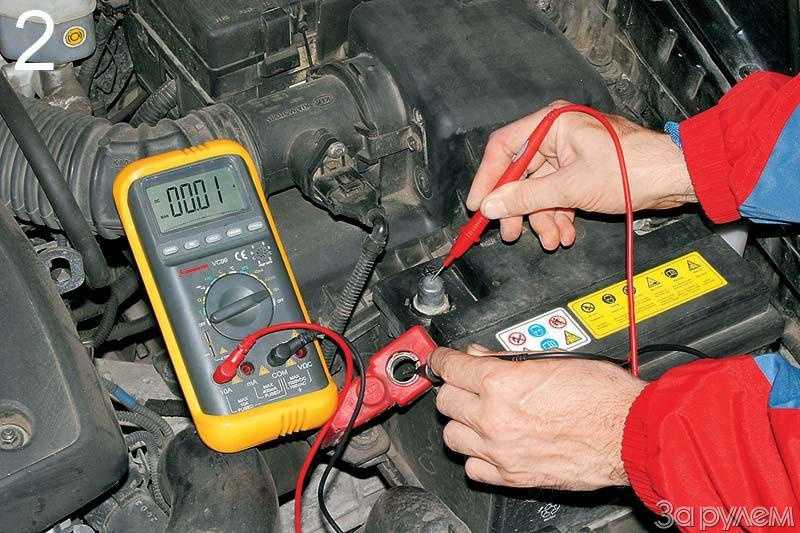

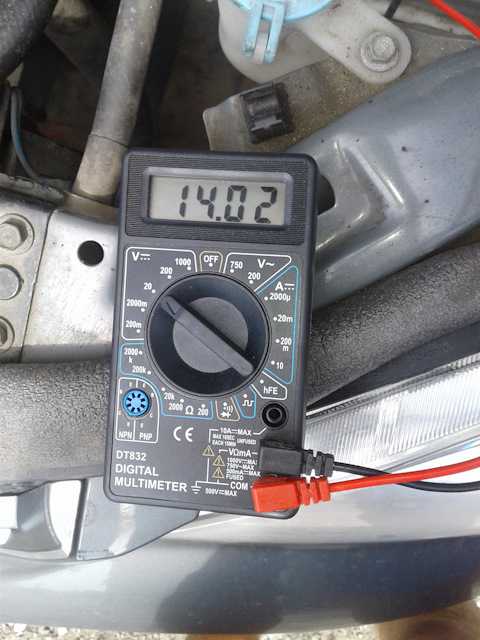

Проверить заряд аккумулятора, можно воспользовавшись мультиметром. Следует установить градуировку «переменный ток» и замерить показатель на клеммах. Можно определить уровень заряда по плотности электролита.

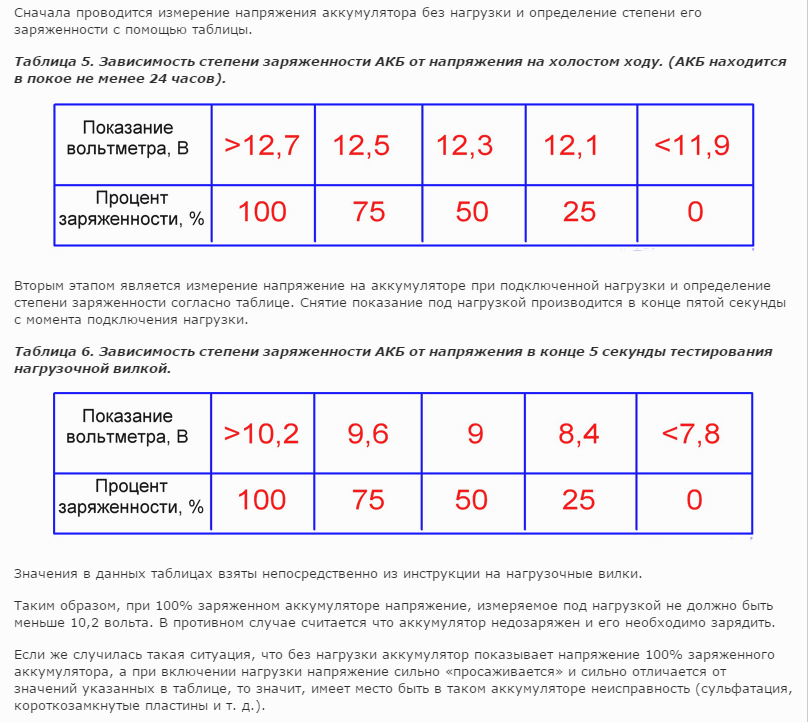

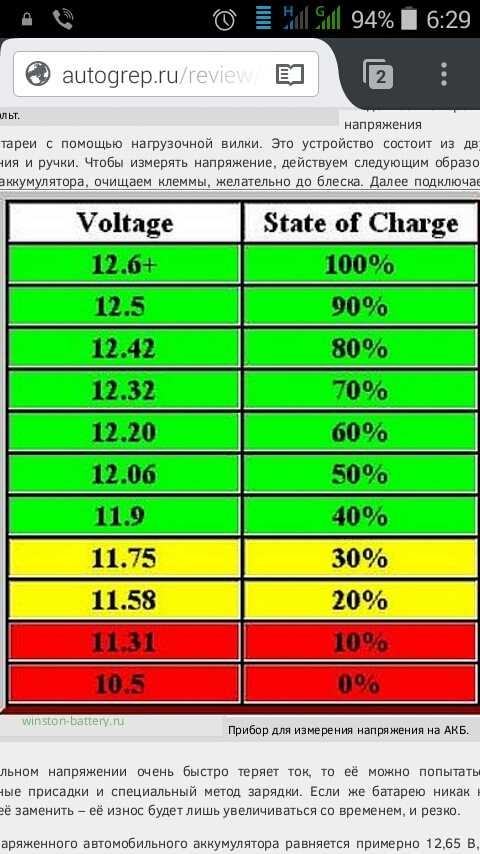

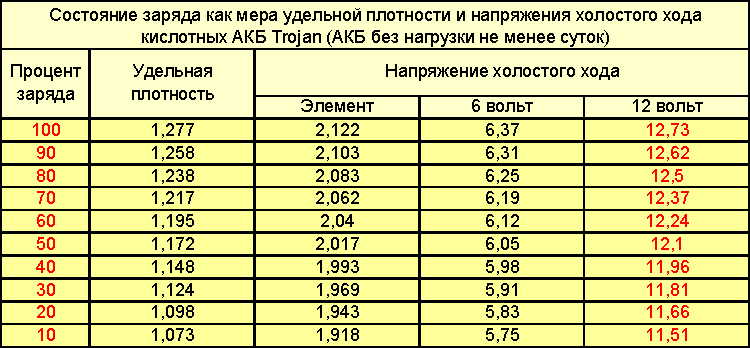

Степень зарядки автомобильного аккумулятора определяется по напряжению, как в таблице.

Чтобы поднять емкость аккумулятора, необходимо зарядить его специальным зарядным устройством. Это преобразователь напряжения, выпрямитель. Аккумуляторы бывают обслуживаемые, необслуживаемые, гелевые, AGM, литиевые. Напряжение и ток зарядки их отличается по напряжению, времени, длительности циклов. Есть универсальные ЗУ, рассчитанные на переключение режимов для разных моделей АКБ, регулирование параметров.

Напряжение на клеммах аккумулятора при зарядке

Для зарядки аккумулятра от зарядного устройства выбирают режим с постоянным током или напряжением. Оба они одинаково эффективны, но применяются к разным батареям. В процессе зарядки и эксплуатации аккумулятора необходимо производить замеры напряжения на клеммах кислотного аккумулятора.

Чтобы зарядить батарею на 12 В, потребуется установить режим постоянного напряжения 16 -16,5 В. Используя ток 14,4 В можно зарядить аккумулятор на 75-85 %. При постоянном напряжении сила зарядного тока величина переменная, ограничивается только ЗУ.

Какое напряжение для зарядки нужно установить? Исходят из достижения критического напряжения, сопровождающегося «кипением» – выделением газа из банок автомобильного аккумулятора. Нормально заряженным считают аккумулятор, с напряжением на клеммах от 12,6 до 14,5 В. Снимать показания следует прибором, не полагаясь на бортовой компьютер. Замеры на работающем двигателе, и в отключенной батарее отличаются.

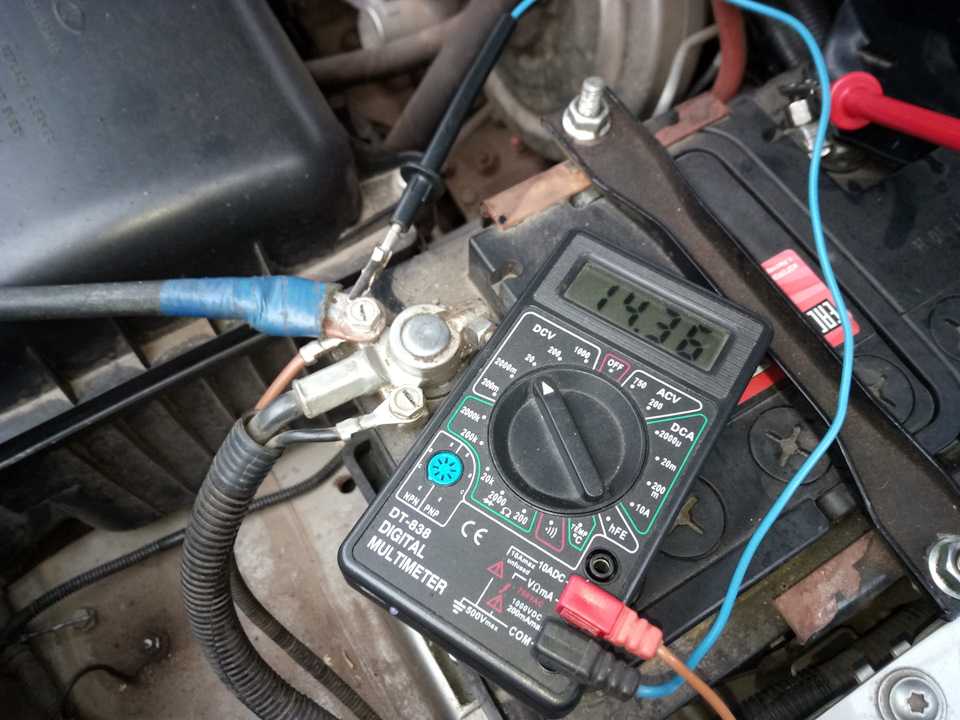

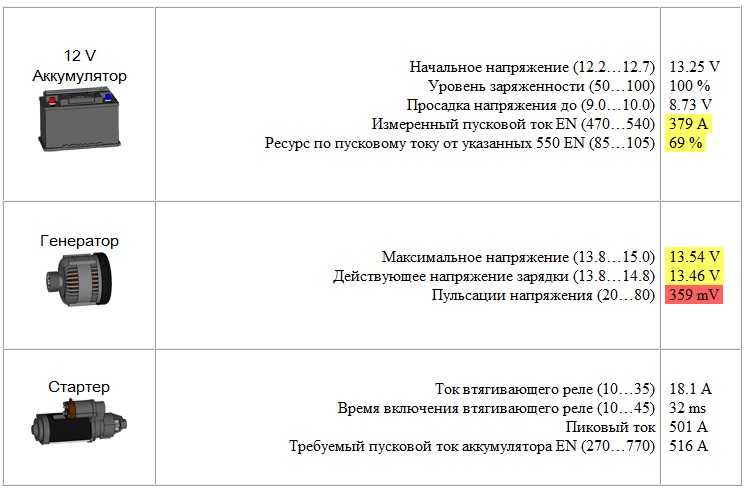

Допустимое напряжение зарядки на клеммах аккумулятора при работающем моторе варьируется 13,5 -14 В. Показатель показывает недозаряд батареи, если напряжение выше. Нужно повторить замер через 2 минуты, возможно, батарея разрядилась при запуске. Если напряжение зарядки низкое – аккумулятор теряет ресурс или проблемы исходят от автомобильного генератора. Проводить замеры нужно, отключив бортовые системы.

Замеряя напряжение зарядки аккумулятора на неработающем авто, невозможно выявить проблемы с генератором, однако хорошо определяется степень зарядки аккумулятора. Напряжение 12,5 – 14 В говорит об отсутствии проблем. При низком показателе необходимо проверить:

• состояние электролита – субстанция должна быть прозрачной, уровень нормальным;
• многое зависит от уровня заряда АКБ;
• определение возможности подзарядки до оптимального напряжения.

Тестирование выявит проблемы с аккумулятором, его работоспособность.

Зарядка аккумулятора постоянным сопротивлением

Возможна ли зарядка АКБ с постоянным сопротивлением? Из формулы I =U*R, понятно, если установить сопротивление величиной постоянной, то переменными станут ток или напряжение. Но внутри аккумулятора сопротивление – величина переменная, влияющая на поглощение энергии. Полное сопротивление складывается из сопротивления поляризации, которое меняется и омического, остающегося стабильным в одинаковых условиях и для конкретного аккумулятора.

На сопротивление влияют температура, степень разряженности, концентрация электролита, учтенные в характеристиках разрядных кривых АКБ. Но если в формуле сопротивление величина переменная во времени и состоянии автомобильного аккумулятора, то постоянным при зарядке может быть ток, напряжение или комбинирование тока и напряжения. Для сглаживания  величины тока зарядки используется резистор – балластное сопротивление.

Какое напряжение выставлять при зарядке аккумулятора

Напряжение это разность потенциалов, и ток потечет в ту сторону, где эта величина будет меньшей. Поэтому напряжение зарядного устройства выбирается всегда выше, чем уровень зарядки автомобильного аккумулятора. Чем больше разница напряжения, тем быстрее и полнее наберет емкость аккумулятор автомобиля после зарядки.

Во время зарядки при постоянном напряжении предел установленного на ЗУ параметра ниже, чем характеристика, при которой начинается выделение газов из обслуживаемого аккумулятора. Какое значение разности потенциалов нужно для зарядки автомобильного аккумулятора? Максимальное напряжение, применяемое при зарядке батареи 16, 5 В. Какой параметр должен быть, зависит от вида АКБ. От напряжения зависит время и полнота зарядки аккумулятора. Соотношение напряжения заряда, восстановления емкости для батареи 12 В за 24 часа таково:

• Напряжением 14,4 В можно зарядить батарею на 75-80 %;
• Используя напряжение 15 В степень заряда 85 – 90 %;
• Напряжением 16 В батарея заряжается на 95 – 97 %;
• Максимальным напряжением 16,3 -16,5 В батареи заряжаются полностью.

При достижении напряжения на батарее 14,4 – 14,5 на ЗУ загорается сигнал окончания зарядки.

Установлено, что именно это напряжение автомобильного аккумулятора не создает газовыделения после и во время зарядки. Поэтому при реальной эксплуатации автомобилей, генератор через регулятор напряжения ограничивает максимальный уровень напряжения этим значением. Летом этот показатель близок к 100 % емкости, зимой соответствует 13,9-14,3 В, при работающем моторе, что соответствует 70-75 % емкости.

Максимальное напряжение зарядки аккумулятора

Мы знаем, современные авто высокого класса имеют бортовую систему, работающую на 16 В. Какие аккумуляторы применяются в этих АКБ? Для того чтобы не было газовыделения, ситема должна быть закрытой.

Значит, необслуживаемые Ca/Ca аккумуляторы могут выдержать жесткие условия эксплуатации. Для них используется особый режим зарядки. Использование кальция вместо сурьмы позволяет вести зарядку аккумулятора повышенным напряжением, при этом электролит вскипает. Необслуживаемый аккумулятор не терпит резких перепадов напряжения в бортовой сети. Он предназначен для автомобилей с хорошей системой электронного контроля напряжения. Более терпимы к условиям эксплуатации гибридные батареи, из малосурьмянистых и кальциевых пластин.

Напряжение аккумулятора в конце зарядки

После полной зарядки АКБ заряд несколько изменится. Происходит диссоциация электролита с заполнением пор токовыводящих пластин. Установленный в подкапотное пространство автомобильный аккумулятор принимает температуру окружающей среды, и емкость изменится в большую сторону при жаре или падает при минусовых температурах. Поэтому точно узнать после зарядки, какое напряжение аккумулятора автомобиля, можно, установив его на место. Даже, находясь в мастерской, напряжение на клеммах изменяется. Это особенно заметно, если не полностью проведен цикл и ток зарядки не упал до 200 мА. При этом происходит перераспределение заряда, и возможна дополнительная подпитка устройства энергией.

Но если после зарядки аккумулятора напряжение падает на работающей машине – это повод для ревизии генератора или замены аккумулятора.

Зависимость зарядки аккумулятора от напряжения

Каждый вид аккумуляторов заряжается на основании характеристик видов использованный конструкций. Самое низкое напряжение зарядки имеют обслуживаемые, гелевые и литиевые аккумуляторы. Причины вскипание, разрушение состава, пожароопасность. Если обслуживаемый аккумулятор можно зарядить простейшим ЗУ, литиевые и гелевые системы требуют соблюдения 2 ступенчатого комбинированного режима накопления энергии.

Все системы рассчитаны на предотвращение перезаряда, снабжены автоматическим отключением питания при достижении напряжения, какое требуется для автомобильного аккумулятора. При зарядке происходит постепенное снижение силы тока из-за повышения сопротивления, напряжение остается стабильным. После зарядки процесс электрохимической реакции продолжается, в виде незначительного саморазряда.

Важно, чтобы напряжение зарядки всегда превышало параметры, нужные для эксплуатации прибора. Чтобы ток перетекал, нужен уклон, которым является разность напряжения между ЗУ и батареей.

Видео

Предлагаем посмотреть советы специалиста, как правильно заряжать и обслуживать аккумулятор автомобиля, какое напряжение должно быть на аккумуляторе после зарядки.

Напряжение зарядки аккумулятора автомобиля

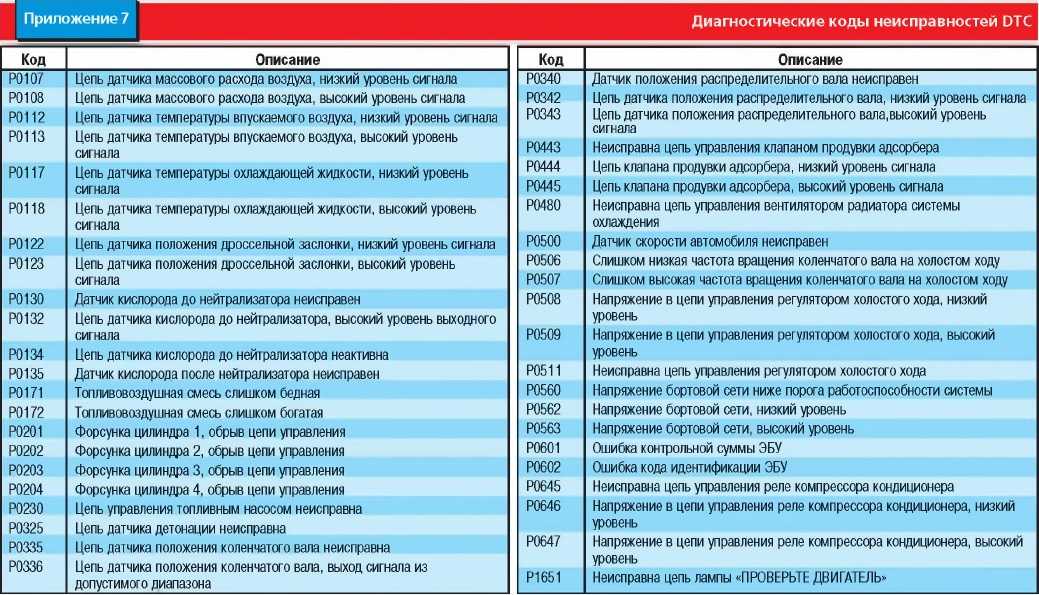

ГАЗ 025 Низкий уровень напряжения в бортовой сети

Нарушен режим эксплуатации бортового аккумулятора.
1.Возможно, батарея использовалась в режиме нарушенного энергобаланса, т.е. без под-зарядки от генератора.
– Проверьте, если плотность электролита ниже нормы (1,27…1,29 г/см3 пpи температуре 15…25 °С)—подзарядите батарею в соответствии с инструкцией по ее эксплуатации.
– Если после подзарядки батареи ее напряжение остается менее 12 В, то она непригодна к эксплуатации. Замените батарею исправной.
2.Возможно, требуется профилактика батареи. Проверьте следующее:
– чрезмерное загрязнение поверхности батареи—очистите поверхность батареи от грязи и электролита чистой ветошью;
– окислены контактные зажимы жгута и клемм батареи—зачистите контакты и после уста-новки смажьте их смазкой ЛИТОЛ;
– уровень электролита ниже верхней кромки пластин—долейте в аккумулятор дистиллиро-ванную воду до нормального уровня;
– загрязнение электролита батареи посторонними примесями—замените электролит.
3.Возможно, установлена батарея нештатного типа. Проверьте, что установленная батарея имеет номинальную емкость не менее 66 ампер-часов. Если емкость применяемой батареи менее 66 ампер-часов, замените батарею штатной. Рекомендуемый тип батареи—6СТ66А3.
4.После устранения неисправности включите зажигание и проконтролируйте отсутствие ко-да неисправности “025”.

Проскальзывание ремня генератора (нет подзарядки).
1.Если контрольная лампа “АКБ” периодически загорается пpи движении автомобиля, веро-ятно, имеет место проскальзывание ремня генератора, то есть батарея слабо заряжается пpи работе генератора.
2.Отрегулируйте при необходимости натяжение ремня привода шкива генератора и вентиля-тора.
3.Выполните профилактику и зарядку аккумуляторной батареи.
4.После устранения неисправности включите зажигание, запустите двигатель и проконтро-лируйте отсутствие кода неисправности “025”.

Неисправность генератора.
1.Проверьте исправность генератора, для чего на оборотах ХХ 1000. ..1500 1/мин и при отключенной клемме “АКБ+” включите освещение и фары. Если неравномерность оборотов холостого хода возрастает или двигатель глохнет, то генератор или интегральный регу-лятор напряжения неисправны.
2.Замените при необходимости генератор или регулятор напряжения исправным.
3.После устранения неисправности включите зажигание и проконтролируйте отсутствие ко-да неисправности “025”.

Нештатные потребители бортсети (повышенный разряд).
1.Проверьте наличие несанкционированных потребителей бортсети, непредусмотренных в штатной комплектации автомобиля. Отключите нештатные потребители или установите акку-муляторную батарею повышенной номинальной емкости.
2.Проверьте возможные нарушения изоляции питающих проводов электрооборудования авто-мобиля. Устраните возможные короткие замыкания проводов на массу.
3.Проверьте, возможно, стоянка автомобиля производилась с включенным дистанционным выключателем массы. Не допускайте подобных случаев пpи эксплуатации автомобиля в дальнейшем.
4.После устранения неисправности включите зажигание и проконтролируйте отсутствие ко-да неисправности “025”.

Плохой контакт провода массы между кузовом и двигателем.
1.Проверьте надежность соединения и целостность проводника массы кузова и двигателя. Пpи необходимости восстановите или замените.
2.Проверьте и при необходимости подтяните соединение наконечника провода массы с дви-гателем.
3.Проверьте надежность подключения выключателя массы к клемме “Минус” аккумуляторной батареи и к кузову. Восстановите или замените проводники соединения выключателя массы с аккумуляторной батареей и с кузовом, подтяните соединения наконечников проводов.
4.Проверьте: если выключатель массы не срабатывает или греется—замените его исправ-ным.
5.После устранения неисправности включите зажигание и проконтролируйте отсутствие ко-да неисправности “025”.

Неисправность стартера.
1.Неисправно тяговое реле стартера или цепь его электропитания: проверьте и восстано-вите цепь электропитания реле, замените тяговое реле исправным.
2.Неисправность обмотки стартера. Стартер неисправен, вероятно, по причине попадания воды вовнутрь или после перегрева обмотки пpи многократных попытках запуска двигате-ля—осмотрите стартер и при необходимости замените его исправным.
3.Повреждены зубья шестерни привода стартера (венца маховика), стартер закреплен с перекосом. Снимите крышку картера сцепления и осмотрите шестерню стартера и венец ма-ховика, при необходимости замените дефектные элементы исправными.
4.После устранения неисправности включите зажигание и проконтролируйте отсутствие ко-да неисправности “025”.

Неисправность блока управления двигателем.
1.Отсоедините блок управления от жгута проводов и внимательно осмотрите целостность контактов розетки жгута и вилки блока. При необходимости отрихтуйте контакты соедини-теля или замените их. При обнаружении воды в соединителе блок необходимо снять, ос-татки воды удалить, просушить блок при температуре не выше 85°C
2.Замерьте миллиамперметром ток, потребляемый блоком упpавления от аккумуляторной ба-тареи пpи отключении зажигания—он должен быть не более 10 мА. Если ток потребления больше указанного—замените блок упpавления на исправный.
3.Подключите к системе контрольный блок управления.
4.После замены тестируемого блока на контрольный включите зажигание, запустите двига-тель и проконтролируйте отсутствие кода неисправности “025”.
5.Если код “025” не регистрируется на контрольном блоке, то замените тестируемый блок исправным.

Способы проверки исправности цепи контроля бортового напряжения.
1.Измерить поверенным вольтметром постоянного тока напряжение аккумуляторной батареи (АкБ):
– если оно отличается от измеренного блоком более, чем на 0,8В—неисправен блок управ-ления или жгут проводов; проверьте вольтметром напряжение на контактах “27” и “37” розетки блока управления:
– если разница с АкБ более 0,8 В—неисправен жгут проводов;
– если разница с АкБ менее 0,3 В—неисправен блок управления.
– если разница менее 0,3В—неисправно бортовое электрооборудование.
