Все о блоке предохранителей Форд Фокус 3
29.07.2020 31 453 Ford Focus
Автор:Иван Баранов
Как известно, каждый автомобиль оборудован различными устройствами, для функционирования которых необходима подача напряжения. Чтобы уровень напряжения не выходил за пределы нормы, транспортные средства оснащаются блоками предохранителей (далее — БП), в котором завязаны все электрические цепи. В этой статье мы расскажем, где находятся предохранители Форд Фокус 3, за что они отвечают и как произвести замену выгоревших деталей.
[ Скрыть]
Расположение блока предохранителей
Пассажирский салон
Панель предохранителей расположена с правой стороны под перчаточным ящиком.
Моторного отсека
Блок распределения питания расположен в моторном отсеке.
Багажное отделение
Панель предохранителей находится в багажном отделении за левой колесной аркой.
Схема расположения блоков управления Форд Фокус
Разобравшись с тем, где находятся оба блока с предохранителями, а также ознакомившись с их маркировкой и предназначением, не помешает изучить еще один немаловажный вопрос. Речь идет о схематическом размещении блоков управления отдельными элементами цепи.
Под капотом
Знание схематического расположения основных предохранителей на блоке поможет быстро определиться, если не с дальнейшим ходом действий, то с поверхностной диагностикой в случае возникновения определенных проблем. Кроме того, водителю может понадобиться отключить отдельный модуль для проведения ремонтных работ. Все они приведены в данной таблице:
Не помешает ознакомиться и с четырнадцатью реле, обозначения которых приводятся в следующей таблице:
В салоне
Если же говорить о салонных модулях, то приводить их следует только в совокупности с реле, наглядно убедившись в том, что многие из них взаимодействуют сразу с несколькими предохранителями, срабатывая при различных негативных воздействиях, о чем говорит данная таблица:

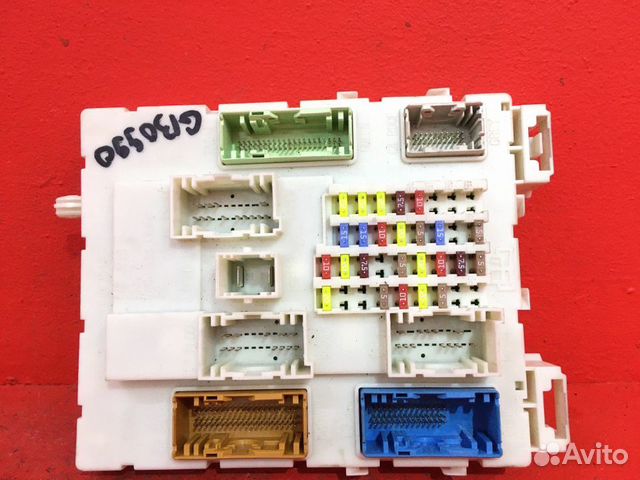

Для наглядности имеет смысл привести и сам внутрисалонный блок, размещающий на себе все перечисленные выше предохранители и реле.
Тут же можно увидеть и маркировку элементов, которая поможет изучить все элементы.
Схемы блока предохранителей
2015 г.
Пассажирский салон
Назначение предохранителей в салоне (2015 г.)
№ | Рейтинг усилителя | Цепи защищены |
F56 | 20А | Питание топливного насоса. |
F57 | — | Не используется. |
F58 | — | Не используется. |
F59 | 5А | Поставка пассивной противоугонной системы. |
F60 | 10А | Освещение салона, блок переключателей на двери водителя, перчаточный ящик, внешнее освещение, люк с электроприводом. |
F61 | 20А | Прикуриватель, розетка сзади. |
F62 | — | Не используется. |
F63 | — | Не используется. |
F64 | — | Не используется. |
F65 | 10А | Открытие крышки багажника.![]() |
F66 | 20А | Замок водительской двери, двойной замок. |
F67 | 7,5 А | Информационно-развлекательный дисплей. Спутниковая система навигации. Возможность голосового управления телефоном по Bluetooth. |
F68 | — | Не используется. |
F69 | 5А | Приборный щиток. |
F70 | 20А | Центральный замок. |
F71 | 7,5 А | Кондиционирование воздуха. |
F72 | 7,5 А | Модуль управления рулевым колесом. |
F73 | 7,5 А | Звуковой оповещатель с резервным аккумулятором (сигнализация). Система бортовой диагностики. |
F74 | 15А | Дальний свет. |
F75 | 15А | Передние противотуманные фары. |
F76 | 10А | Фонарь заднего хода. |
F77 | 20А | Насос омывателя. |
F78 | 5А | Выключатель зажигания или кнопка запуска.![]() |
F79 | 15А | Аудиоблок, кнопки аварийной сигнализации и дверного замка. |
F80 | 20А | Люк с электроприводом. |
F81 | 5А | Радиочастотный приемник. |
F82 | 20А | Насос омывателя заземлен. |
F83 | 20А | Заземление центрального замка. |
F84 | 20А | Разблокировка двери водителя и двойная блокировка заземления. |
F85 | 7,5 А | Контроль качества напряжения (KL15). Модуль обогревателя кондиционера с ручным управлением. Дополнительный отопитель. Передняя камера. Радио. Модуль люка. |
F86 | 10А | Удерживающая система. Модуль обогревателя кондиционера с ручным управлением. Система отключения подушки безопасности пассажира. |
F87 | 15А | Руль с подогревом. |
F88 | — | Не используется. |
F89 | — | Не используется.![]() |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2015 г.)
№ | Рейтинг усилителя | Цепи защищены |
F7 | 40А | Насос антиблокировочной тормозной системы. Электронный клапан программы стабилизации. |
F8 | 30А | Электронный клапан программы стабилизации. |
F9 | 30А | Обогрев заднего стекла. |
F10 | 40А | Электродвигатель вентилятора отопителя. |
F11 | 30 | Модуль старт-стоп. |
F12 | 30А | Системы управления двигателем. Реле рециркуляции выхлопных газов. |
F13 | 30А | Реле стартера. |
F14 | 25 | Задний стеклоподъемник (без блока управления дверьми). |
F15 | 25А | Модуль управления коробкой передач. Вентилятор охлаждения — 1.0л EcoBoost. |
F16 | — | Не используется.![]() |
F17 | — | Не используется. |
F18 | 20А | Дворники. |
F19 | 5А | Электронный модуль программы стабилизации. |
F20 | 15 А | Рог. |
F21 | 5А | Выключатель стоп-сигнала. |
F22 | 15 А | Система контроля заряда батареи. |
F23 | 5А | Катушки реле, модуль переключателя управления освещением. |
F24 | 5А | Заднее боковое лобовое стекло с подогревом. |
F25 | 10А | Электрические наружные зеркала заднего вида. |
F26 | 15 А | Модуль управления трансмиссией — 2.0L GDI. |
F26 | 20А | Модуль управления трансмиссией — 1.0L Ecoboost. |
F27 | 15 А | Муфта кондиционера. |
F28 | — | Не используется. |
F29 | 10А | Стоп-старт для камеры заднего вида.![]() |
F30 | — | Не используется. |
F31 | — | Не используется. |
F32 | 10А | Модуль управления трансмиссией. Датчик положения коленчатого вала. Датчик положения распредвала. |
F33 | 15 А | Датчик массового расхода воздуха — 2.0 GDI. Катушки зажигания — 1.0L EcoBoost. |
F34 | 10А | Включите водяной насос. Регулируемые клапаны. Клапан продувки адсорбера. |
F35 | 10А | Датчик положения коленчатого вала. Универсальный датчик кислорода в выхлопных газах с подогревом. Клапан продувки адсорбера. |
F36 | 5А | Активная решетка-жалюзи. |
F37 | 15 А | Дневные ходовые огни. Модуль управления фарами |
F38 | 15 А | Переключатель управления коробкой передач. |
F39 | — | Не используется. |
F40 | 5А | Рулевое управление с электроусилителем.![]() |
F41 | 20А | Поставка модуля управления кузовным оборудованием KL15. |
F42 | 15А | Стеклоочиститель заднего стекла. |
F43 | 15А | Адаптивные фары. |
F44 | — | Не используется. |
F45 | — | Не используется. |
F46 | 25А | Электрические окна. |
F47 | 7,5 А | Наружные зеркала с подогревом. |
F48 | — | Не используется. |
Реле | ||
R1 | Микро реле | Вентилятор интеркулера. |
R2 | Микро реле | Рог. |
R3 | Микро реле | Обогрев переднего стекла (частично обогрев лобового стекла). |
R4 | — | Не используется. |
R5 | Микро реле | Задний дворник. |
R6 | — | Не используется. |
R7 | — | Не используется.![]() |
R8 | Реле мощности | Дополнительное питание с задержкой. |
R9 | — | Не используется. |
R10 | Мини-реле | Реле стартера. |
R11 | Микро реле | Муфта кондиционера. |
R12 | Реле мощности | Реле вентилятора охлаждения. |
R13 | Мини-реле | Двигатель вентилятора. |
R14 | Мини-реле | Модуль управления трансмиссией. |
R15 | Реле мощности | Обогрев заднего стекла. |
R16 | Реле мощности | Зажигание. |
Багажное отделение
Назначение предохранителей в багажном отделении (2015 г.)
№ | Рейтинг ампер | Цепи защищены |
F1 | 5А | Реле зажигания. |
F2 | — | Не используется. |
F3 | 5А | Ручки дверей автомобиля без ключа. |
F4 | 25А | Дверной модуль (левый передний) (электрические стеклоподъемники, центральный замок, электрически складывающиеся зеркала заднего вида, наружные зеркала с подогревом).![]() |
F5 | 25А | Дверной модуль (правый передний) (электрические стеклоподъемники, центральный замок, электрически складывающиеся зеркала, обогрев наружных зеркал). |
F6 | 25А | Дверной модуль (левый задний) (электрические стеклоподъемники). |
F7 | 25А | Дверной модуль (задний правый) (электрические стеклоподъемники). |
F8 | — | Не используется. |
F9 | 25А | Сиденье водителя с электроприводом. |
F10 | 25А | Усилитель цифровой обработки сигналов. |
F11 | 5А | Переключатель клавиатуры. |
F12 | — | Не используется. |
F13 | — | Не используется. |
F14 | — | Не используется. |
F15 | — | Не используется. |
F16 | — | Не используется. |
F17 | — | Не используется.![]() |
F18 | — | Не используется. |
F19 | — | Не используется. |
F20 | — | Не используется. |
F21 | — | Не используется. |
F22 | — | Не используется. |
F23 | — | Не используется. |
F24 | — | Не используется. |
F25 | — | Не используется. |
F26 | — | Не используется. |
F27 | — | Не используется. |
F28 | — | Не используется. |
F29 | 5А | Монитор слепых зон. Камера заднего вида без модуля старт-стоп. |
F30 | 5А | Модуль помощи при парковке. |
F31 | — | Не используется. |
F32 | — | Не используется. |
F33 | — | Не используется. |
F34 | 15 А | Водительское сиденье с подогревом.![]() |
F35 | 15 А | Сиденье переднего пассажира с подогревом. |
F36 | — | Не используется. |
F37 | — | Не используется. |
F38 | — | Не используется. |
F39 | — | Не используется. |
F40 | — | Не используется. |
F41 | — | Не используется. |
F42 | — | Не используется. |
F43 | — | Не используется. |
F44 | — | Не используется. |
F45 | — | Не используется. |
F46 | — | Не используется. |
Реле | ||
R1 | Реле мощности | Замок зажигания. |
R2 | — | Не используется. |
R3 | — | Не используется. |
R4 | — | Не используется. |
R5 | — | Не используется.![]() |
R6 | — | Не используется. |
2016, 2017
Пассажирский салон
Назначение предохранителей в салоне (2016, 2017)
№ | Рейтинг ампер | Цепи защищены |
F56 | 20А | Питание топливного насоса. |
F57 | — | Не используется. |
F58 | — | Не используется. |
F59 | 5А | Поставка пассивной противоугонной системы. |
F60 | 10А | Освещение салона, блок переключателей на двери водителя, перчаточный ящик, внешнее освещение, люк с электроприводом. |
F61 | 20А | Передний прикуриватель. Розетка 2-го ряда. |
F62 | — | Не используется. |
F63 | — | Не используется. |
F64 | — | Не используется. |
F65 | 10А | Открытие крышки багажника. |
F66 | 20А | Замок водительской двери.![]() |
F67 | 7,5 А | Информационно-развлекательный дисплей. Спутниковая система навигации. Модуль SYNC. |
F68 | — | Не используется. |
F69 | 5А | Приборный щиток. |
F70 | 20А | Центральный замок. |
F71 | 7,5 А | Кондиционирование воздуха. |
F72 | 7,5 А | Модуль управления рулевым колесом. |
F73 | 7,5 А | Звуковой оповещатель с резервным аккумулятором (сигнализация). Система бортовой диагностики. |
F74 | 15А | Блок фары (дальний свет). |
F75 | 15А | Передние противотуманные фары. |
F76 | 10А | Фонарь заднего хода. |
F77 | 20А | Насос омывателя. |
F78 | 5А | Выключатель зажигания или кнопка запуска. |
F79 | 15А | Аудиоблок, кнопки аварийной сигнализации и дверного замка.![]() |
F80 | 20А | Люк с электроприводом. |
F81 | 5А | Радиочастотный приемник. |
F82 | 20А | Насос омывателя заземлен. |
F83 | 20А | Заземление центрального замка. |
F84 | 20А | Земля разблокировки двери водителя. |
F85 | 7,5 А | Контроль качества напряжения (KL15). Модуль обогревателя кондиционера с ручным управлением. Передняя камера. Радио. Модуль люка. |
F86 | 10А | Удерживающая система. Датчик веса пассажира. |
F87 | 15А | Руль с подогревом. |
F88 | — | Не используется. |
F89 | — | Не используется. |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2016, 2017)
№ | Рейтинг ампер | Цепи защищены |
F7 | 40А | Насос антиблокировочной тормозной системы.![]() |
F8 | 30А | Клапан регулировки тяги. |
F9 | 30А | Обогрев заднего стекла. |
F10 | 40А | Электродвигатель вентилятора отопителя. |
F11 | 30А | Модуль старт-стоп. |
F12 | 30А | Системы управления двигателем. Реле рециркуляции выхлопных газов. |
F13 | 30А | Пусковой двигатель. |
F14 | 25А | Задний стеклоподъемник (без блока управления дверьми). |
F15 | 25А | Модуль управления коробкой передач. Вентилятор охлаждения — 1.0л EcoBoost. |
F16 | — | Не используется. |
F17 | — | Не используется. |
F18 | 20А | Дворники. |
F19 | 5А | Модуль контроля тяги. |
F20 | 15А | Рог. |
F21 | 5А | Выключатель стоп-сигнала.![]() |
F22 | 15 А | Система контроля заряда батареи. |
F23 | 5А | Катушки реле, модуль переключателя управления освещением. |
F24 | 5А | Правый частично обогреваемый элемент лобового стекла. |
F25 | 10А | Электрические наружные зеркала заднего вида (без блока управления дверьми). |
F26 | 15А | Модуль управления трансмиссией — 2.0L GDI. |
F26 | 20А | Модуль управления трансмиссией — 1.0L Ecoboost. |
F27 | 15 А | Муфта кондиционера. |
F28 | — | Не используется. |
F29 | 10А | Стоп-старт. |
F30 | — | Не используется. |
F31 | — | Не используется. |
F32 | 10А | Модуль управления трансмиссией. Датчик положения коленчатого вала. Датчик положения распредвала. |
F33 | 15 А | Датчик массового расхода воздуха — 2.![]() |
F34 | 10А | Включите водяной насос. Регулируемые клапаны. Клапан продувки адсорбера. |
F35 | 10А | Датчик положения коленчатого вала. Универсальный датчик кислорода в выхлопных газах с подогревом. Клапан продувки адсорбера. |
F36 | 5А | Активная решетка-жалюзи. |
F37 | 15 А | Дневные ходовые огни. Модуль управления фарами |
F38 | 15 А | Блок управления коробкой передач Global Shift (переключаемый аккумулятор). |
F39 | 15 А | Сиденье водителя с подогревом. |
F40 | 5А | Рулевое управление с электроусилителем. |
F41 | 20А | Поставка модуля управления кузовным оборудованием KL15. |
F42 | 15 А | Электродвигатель заднего дворника. |
F43 | 15 А | Блок фары (мотор динамического поворота).![]() |
F44 | — | Не используется. |
F45 | 15 А | Подогрев пассажирского сиденья. |
F46 | 25А | Электростеклоподъемники (без блока управления дверьми). |
F47 | 7,5 А | Наружные зеркала с подогревом (без блока управления дверьми). |
F48 | — | Не используется. |
Реле | ||
R1 | Микро реле | Вентилятор интеркулера. |
R2 | Микро реле | Рог. |
R3 | Микро реле | Обогрев переднего стекла (частично обогрев лобового стекла). |
R4 | — | Не используется. |
R5 | Микро реле | Задний стеклоочиститель. |
R6 | — | Не используется. |
R7 | — | Не используется. |
R8 | Реле мощности | Дополнительное питание с задержкой. |
R9 | — | Не используется.![]() |
R10 | Мини-реле | Реле стартера. |
R11 | Микро реле | Муфта кондиционера. |
R12 | Реле мощности | Реле вентилятора охлаждения. |
R13 | Мини-реле | Двигатель вентилятора. |
R14 | Мини-реле | Модуль управления трансмиссией. |
R15 | Реле мощности | Обогрев заднего стекла. |
R16 | Реле мощности | Зажигание. |
Багажное отделение
Назначение предохранителей в багажном отделении (2016, 2017)
№ | Рейтинг ампер | Цепи защищены |
F1 | 5А | Реле зажигания. |
F2 | — | Не используется. |
F3 | 5А | Ручки дверей автомобиля без ключа. |
F4 | 25А | Дверной модуль (левый передний) (электрические стеклоподъемники, центральный замок, наружные зеркала с подогревом).![]() |
F5 | 25А | Дверной модуль (передний правый) (электрические стеклоподъемники, центральный замок, наружные зеркала с подогревом). |
F6 | 25А | Дверной модуль (левый задний) (электрические стеклоподъемники). |
F7 | 25А | Дверной модуль (задний правый) (электрические стеклоподъемники). |
F8 | — | Не используется. |
F9 | 25А | Электрорегулировка водительского сиденья. |
F10 | 25А | Усилитель цифровой обработки сигналов. |
F11 | 5А | Переключатель клавиатуры. |
F12 | — | Не используется. |
F13 | — | Не используется. |
F14 | — | Не используется. |
F15 | — | Не используется. |
F16 | — | Не используется. |
F17 | — | Не используется. |
F18 | — | Не используется. |
F19 | — | Не используется. |
F20 | — | Не используется. |
F21 | — | Не используется. |
F22 | — | Не используется. |
F23 | — | Не используется. |
F24 | — | Не используется. |
F25 | — | Не используется. |
F26 | — | Не используется. |
F27 | — | Не используется. |
F28 | — | Не используется. |
F29 | 5А | Монитор слепых зон. Камера заднего вида без модуля старт-стоп. |
F30 | 5А | Модуль помощи при парковке. |
F31 | — | Не используется. |
F32 | — | Не используется. |
F33 | — | Не используется. |
F34 | — | Не используется. |
F35 | — | Не используется. |
F36 | — | Не используется. |
F37 | — | Не используется. |
F38 | — | Не используется. |
F39 | — | Не используется. |
F40 | — | Не используется. |
F41 | — | Не используется. |
F42 | — | Не используется. |
F43 | — | Не используется. |
F44 | — | Не используется. |
F45 | — | Не используется. |
F46 | — | Не используется. |
Реле | ||
R1 | Реле мощности | Замок зажигания. |
R2 | — | Не используется. |
R3 | — | Не используется. |
R4 | — | Не используется. |
R5 | — | Не используется. |
R6 | — | Не используется. |
2018 г.
Пассажирский салон
Назначение предохранителей в салоне (2018)
№ | Рейтинг усилителя | Защищенный компонент |
F56 | 20 А | Топливный насос. |
F57 | — | Не используется. |
F58 | 5 А | Не используется (запасной). |
F59 | 5 А | Пассивная противоугонная система. |
F60 | 10 А | Лампа салона. Модуль внешнего освещения. Люк. модуль левой передней двери. |
F61 | 20 А | Зажигалка. Задние вспомогательные розетки. |
F62 | 5 А | Не используется (запасной). |
F63 | 10 А | Не используется (запасной). |
F64 | — | Не используется. |
F65 | 10 А | Выключатель открывания подъемной двери. |
F66 | 20 А | Замок двери водителя. |
F67 | 7,5 А | Информационно-развлекательный дисплей. Модуль системы глобального позиционирования. Модуль SYNC. |
F68 | — | Не используется. |
F69 | 5 А | Приборный щиток. |
F70 | 20 А | Система центрального замка. |
F71 | 7,5 А | Модуль управления кондиционером. |
F72 | 7,5 А | Модуль рулевого колеса. |
F73 | 7,5 А | Звуковой оповещатель с резервным аккумулятором. Дополнительный бортовой диагностический блок управления A. |
F74 | 15 А | Фара дальнего света. |
F75 | 15 А | Передние противотуманные фары. |
F76 | 10 А | Фонарь заднего хода. |
F77 | 20 А | Насос омывателя лобового стекла. Насос омывателя заднего стекла. |
F78 | 5 А | Нажмите кнопку зажигания. |
F79 | 15 А | Аудиосистема. Выключатель аварийной сигнализации. Электрические дверные замки. |
F80 | 20 А | Люк. |
F81 | 5 А | Радиочастотный приемник. |
F82 | 20 А | Насос омывателя лобового стекла. Насос омывателя заднего стекла. |
F83 | 20 А | Модуль управления слежением и блокировкой. |
F84 | 20 А | Разблокировка двери водителя. |
F85 | 7,5 А | Контроль качества напряжения. Муфта кондиционера. Передняя камера парковочного ассистента. Аудиосистема. Люк. |
F86 | 10 А | Дополнительная удерживающая система. Система обнаружения пассажиров. |
F87 | 15 А | Руль с подогревом. |
F88 | — | Не используется. |
F89 | — | Не используется. |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2018 г.)
№ | Рейтинг усилителя | Защищенный компонент |
F7 | 40 А | Антиблокировочная тормозная система. Клапан регулировки тяги. |
F8 | 30 А | Клапан регулировки тяги. |
F9 | 30 А | Обогрев заднего стекла. |
F10 | 40 А | Двигатель вентилятора. |
F11 | 30 А | Авто-старт-стоп. |
F12 | 30 А | Реле модуля управления силовым агрегатом. |
F13 | 30 А | Пусковой двигатель. |
F14 | 25 А | Задние стеклоподъемники. |
F15 | 25 А | Модуль управления коробкой передач. Вентилятор охлаждения (1,0 л EcoBoost). |
F16 | 20 А | Датчик контроля заряда батареи. |
F17 | — | Не используется. |
F18 | 20 А | Дворники. |
F19 | 5 А | Модуль контроля тяги. |
F20 | 15 А | Рог. |
F21 | 5 А | Выключатель стоп-сигнала. |
F22 | 5 А | Модуль управления системой помощи при парковке. |
F23 | 5 А | Катушки реле компрессора кондиционера. Управление освещением. |
F24 | 5 А | Правый обогреваемый элемент лобового стекла. |
F25 | 10 А | Наружные зеркала заднего вида. |
F26 | 15 А | Модуль управления коробкой передач (2.0L GDI). |
F26 | 20 А | Модуль управления коробкой передач (1.0L Ecoboost). |
F27 | 15 А | Муфта кондиционера. |
F28 | 5 А | Камера заднего вида. |
F29 | 10 А | Автостоп-старт. |
F30 | — | Не используется. |
F31 | 5 А | Дополнительная задержка. |
F32 | 10 А | Модуль управления трансмиссией. Датчик положения коленчатого вала. Датчик положения распредвала. |
F33 | 15 А | Датчик массового расхода воздуха (2.0 GDI). Катушка зажигания (1.0L EcoBoost). |
F34 | 10 А | Насос охлаждающей жидкости. Клапан продувки адсорбера улавливателя паров топлива. Звук клапана привода симпозиума. Перепускной клапан турбокомпрессора. Клапан управления перепускным клапаном. Компрессор кондиционера. Масляный насос. Регулирующий лопастной гидрораспределитель турбокомпрессора. Регулируемый впускной клапан. Компрессор переменной производительности с внешним управлением. |
F35 | 10 А | Датчик положения коленчатого вала. Датчик кислорода с подогревом. Клапан продувки адсорбера улавливателя паров топлива. |
F36 | 5 А | Активная решетка-жалюзи. |
F37 | 15 А | Дневные ходовые огни. Модуль управления фарами. |
F38 | 15 А | Модуль управления коробкой передач. |
F39 | 15 А | Сиденье водителя с подогревом. |
F40 | 5 А | Электронный усилитель рулевого управления. |
F41 | 20 А | Модуль управления кузовом. |
F42 | 15 А | Электродвигатель очистителя заднего стекла. |
F43 | 15 А | Фары. |
F44 | — | Не используется. |
F45 | 15 А | Пассажирское сиденье с подогревом. |
F46 | 25 А | Электрические стеклоподъемники. |
F47 | 7,5 А | Наружные зеркала с подогревом. |
F48 | — | Не используется. |
Номер реле | ||
R1 | Охлаждающий вентилятор. | |
R2 | Рог. | |
R3 | Реле обогрева лобового стекла. | |
R4 | Не используется. | |
R5 | Стеклоочиститель заднего стекла. | |
R6 | Не используется. | |
R7 | Дополнительная задержка. | |
R8 | Дополнительная задержка. | |
R9 | Не используется. | |
R10 | Реле стартера. | |
R11 | Муфта кондиционера. | |
R12 | Реле вентилятора охлаждения. | |
R13 | Двигатель вентилятора. | |
R14 | Модуль управления трансмиссией. | |
R15 | Обогрев заднего стекла. | |
R16 | Зажигание. |
Багажное отделение
Назначение предохранителей в багажном отделении (2018)
№ | Рейтинг усилителя | Защищенный компонент |
F1 | — | Не используется. |
F2 | — | Не используется. |
F3 | 5 А | Удаленный вход без ключа. |
F4 | 25 А | Левые передние электрические стеклоподъемники. Система центрального замка. Левое наружное зеркало с подогревом. |
F5 | 25 А | Правые передние электрические стеклоподъемники. Система центрального замка. Правое наружное зеркало с подогревом. |
F6 | 25 А | Левый электропривод заднего стекла. |
F7 | 25 А | Правый задний стеклоподъемник. |
F8 | — | Не используется. |
F9 | 25 А | Сиденье водителя с электроприводом. |
F10 | 25 А | Антенный усилитель аудиосистемы. |
F11 | 5 А | Удаленный вход без ключа. |
F12 | — | Не используется. |
F13 | — | Не используется. |
F14 | — | Не используется. |
F15 | — | Не используется. |
F16 | — | Не используется. |
F17 | — | Не используется. |
F18 | — | Не используется. |
F19 | — | Не используется. |
F20 | — | Не используется. |
F21 | — | Не используется. |
F22 | — | Не используется. |
F23 | — | Не используется. |
F24 | — | Не используется. |
F25 | — | Не используется. |
F26 | — | Не используется. |
F27 | — | Не используется. |
F28 | — | Не используется. |
F29 | — | Не используется. |
F30 | — | Не используется. |
F31 | — | Не используется. |
F32 | — | Не используется. |
F33 | — | Не используется. |
F34 | — | Не используется. |
F35 | — | Не используется. |
F36 | — | Не используется. |
F37 | — | Не используется. |
F38 | — | Не используется. |
F39 | — | Не используется. |
F40 | — | Не используется. |
F41 | — | Не используется. |
F42 | — | Не используется. |
F43 | — | Не используется. |
F44 | — | Не используется. |
F45 | — | Не используется. |
F46 | — | Не используется. |
Номер реле | ||
R1 | Не используется. | |
R2 | Не используется. | |
R3 | Не используется. | |
R4 | Не используется. | |
R5 | Не используется. | |
R6 | Не используется. |
Focus II: Замена блока предохранителей
Нередко в момент аварии при ударе в левое переднее крыло автомобиля Ford Focus II страдает расположенный под капотом блок реле и предохранителей
а также проводка под ним.
отрезанный от проводки блок предохранителей.
И вам останется только разобрать его и перепиновать пострадавший «родной» блок. Для этого, помимо острого зрения и не дрожащих рук, вам понадобится 2 дня рабочего времени, которые вы проведёте, согнувшись над капотом. Поэтому будьте готовы к тому, что будет болеть спина. Если проводка под родным блоком предохранителей серьёзно пострадала, то учтите, что фордовские схемотехники почему-то любят красить разные провода в один цвет. Вы можете увидеть, например, что в блок предохранителей заходят семь чёрных проводов одинакового сечения, но разного назначения, которые ни в коем случае нельзя спутать. Таким образом, всё это дело требует огромного внимания. Во-первых, покупая «новый» блок, сразу же осмотрите его, т.к. в зависимости от штатной комплектации автомобиля он может отличаться от вашего количеством установленных предохранителей и реле, в результате чего машина после всех ваших манипуляций с блоками может просто не завестись, а вы потом будете ломать голову, гадая, что же случилось. Во-вторых, занимаясь собственно перепиновкой (т.е. последовательным переносом проводов с одного блока на другой), можно запросто перепутать гнёзда и вставить какой-нибудь провод не туда, что вполне может привести к пожару, а современный автомобиль, как известно, выгорает очень быстро.
В целом же переборка блока предохранителей напоминает знакомый всем с детства конструктор «Лего». Всё держится на разного рода защёлках, например таких:
Для начала снимем с родного блока все реле и предохранители,
а затем и пластмассовые крепления под ними, вытащим из гнёзд все провода. На блоке останется только толстый провод «+» АКБ, который придётся откручивать гаечным ключом.
Откручиваем этот провод, и у нас остаётся только «голая» основа
Распределительный блок
Он находится в салоне автомобиля Форд Транзит. Согласно схеме, сюда входит несколько основных, а также дополнительных предохранителей (последних всего два).
Обозначение | Максимальная сила тока в Амперах | Цвет предохранителя | За что отвечает |
63 | 5 | Коричнево-желтый | Датчик дождя, а также задний парктроник. На многих комплектациях данный предохранитель отсутствует. |
64 | 2 | Серый | Датчик положения педали газа. |
65 | 15 | Синий | Выключение лампы стоп-сигнала |
66 | 5 | Желто-коричневый | Щиток приборов, подсветка панели, а также питание сигнализации. На грузовых моделях может отвечать за тахограф. |
67 | 15 | Синий | Подача омывающей жидкости. |
68 | 10 | Красный | Управление удерживающими системами. |
69 | 20 | Желтый | Отключение ламп внешнего освещения (ближнего света). |
70 | 20 | Желтый | Эхолокатор. |
71 | 5 | Коричнево-желтый. | Отключение внешнего освещения KL30. |
72 | 10 | Красный | Подача +12В на регулятор мощности аккумулятора, а также на разъем OBD. |
73 | 15 | Синий | Подача питания на аудиосистему, навигацию. |
74 | 5 | Коричнево-желтый. | Питание щитка приборов, таймера автономного отопителя, бесключевого доступа, датчика движения. |
75,76 | 7,5 | Коричневый | Питание +12В на правые и левые боковые огни. |
77 | 5 | Желто-коричневый | Подача +12В на замок зажигания. Также влияет на зарядку аккумулятора. |
78 | 15 | Синий | Центральный замок. |
79 | 7,5 | Коричневый | Лампа освещения заднего номерного знака. Питание боковых габаритных огней автомобиля. |
80 | 15 | Синий | Противотуманные фары передней стороны. |
81 | 10 | Красный | Задние ПТФ. |
82 | 3 | Фиолетовый | Питание на панель приборов и аудиоблок. |
За что отвечают дополнительные предохранители? Как мы уже сказали, их два. Это элемент под номером 83 и 84. Имеют силу тока в 10 и 7,5 Ампер соответственно. Первый предохранитель имеет красный цвет и располагается в нише для ног с левой стороны автомобиля. Отвечает за модуль управления электрического оборудования прицепа.
Второй имеет коричневый цвет. Находится под моторным отсеком в электрораспределительной коробке. Отвечает за контроль работы свечей накала. На бензиновых версиях не используется.
Блок предохранителей и реле Ford Focus 3

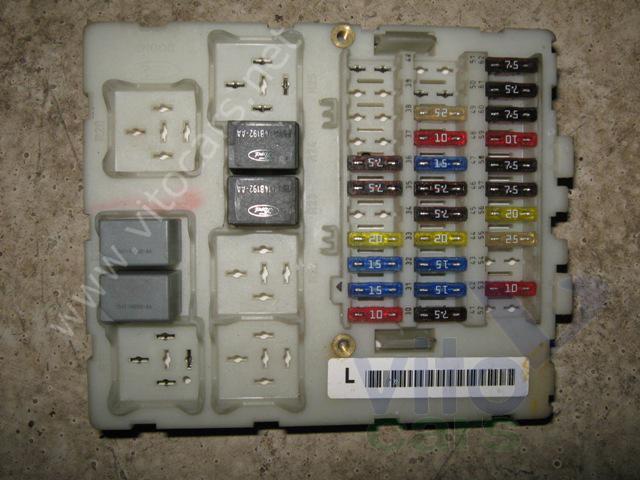

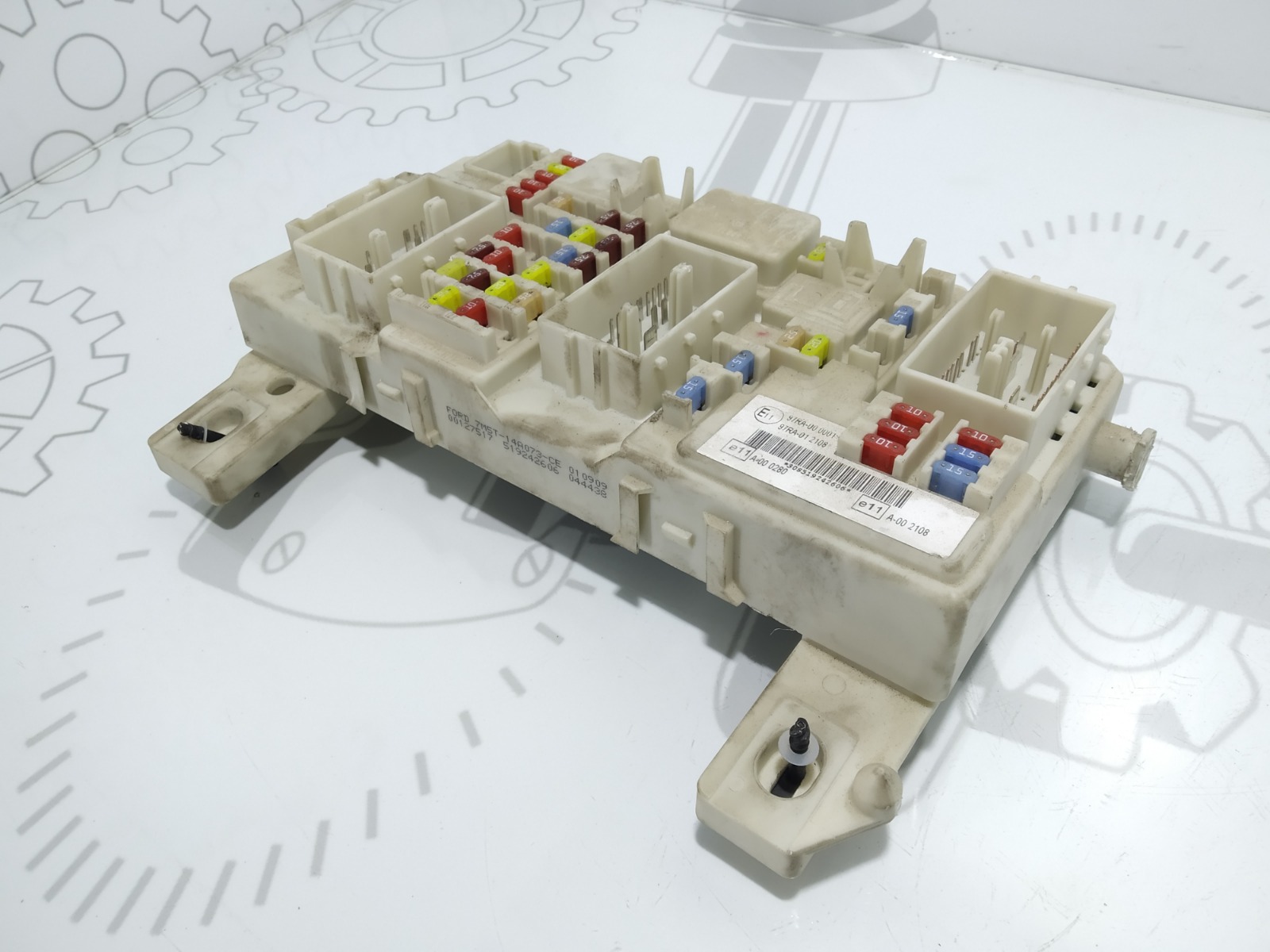

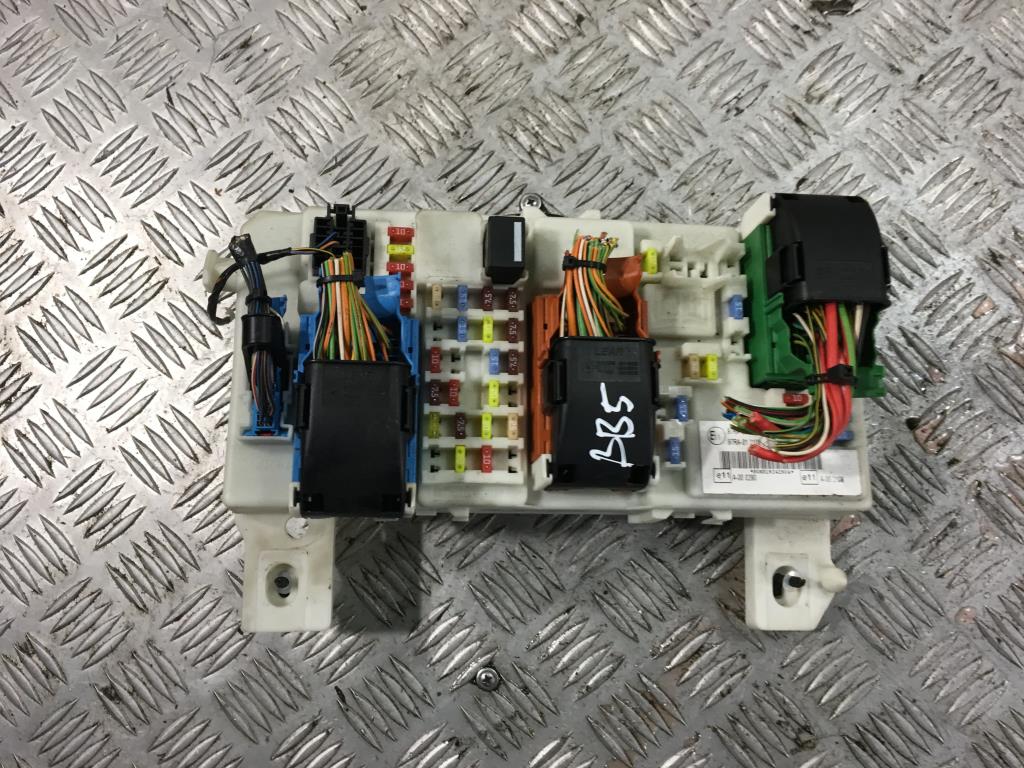

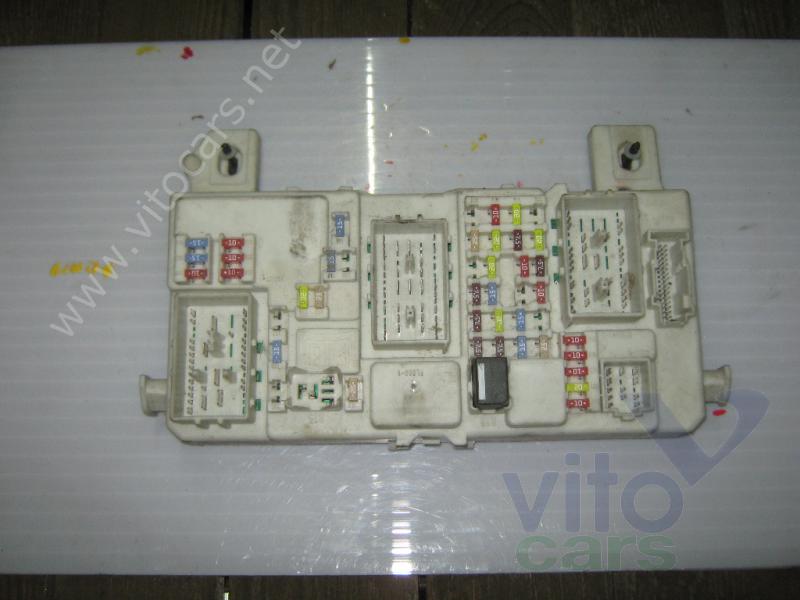

Замена БП в салоне
В автомобилях Ford Focus 3 в кузове универсал, седан или хэтчбек используется три монтажных блока. Каждое из этих устройств характеризуется своей электросхемой. Все плавкие элементы, расположенные внутри, отвечают за функционирование фар ближнего света, аудиосистемы, бензонасоса, прикуривателя и прочего электрического оборудования.
Блок предохранителей под капотом
Устройство располагается в моторном отсеке машины. Для получения доступа к месту размещения монтажного блока следует открыть капот автомобиля. Вы можете увидеть устройство справа, прямо перед водительским креслом. Блок закрывается защитной пластмассовой накладкой черного цвета. Открыв крышку, на внутренней ее стороне можно ознакомиться с предназначением и расположением компонентов.
Выход из строя самого блока — проблема, которая встречается нечасто. Но если происходит поломка устройства, то скорей всего, речь идет о БП, расположенном в салоне машины. На практике салонный блок — одно из слабых мест Форд Фокус 3.
Как произвести его замену, читайте далее:
- Откройте капот машины и ослабьте гайки на клеммах АКБ, после чего отключите их.
- Все дальнейшие работы будут выполняться в салоне машины. Вам надо залезть под вещевой ящик и найти сам предохранительный блок.
- На корпусе вы увидите два крепления. Вам надо их сжать, а затем потянуть вниз. Эти фиксаторы используются для крепления устройства под центральной консолью. Пластиковую крышку можно удалить.
- Вы получаете доступ к предохранителям. По очереди извлеките каждый из них. Предварительно рекомендуем сделать фото, чтобы после замены быстро установить все детали обратно и не перепутать их номинал.
- Когда все предохранители извлечены, сожмите крепления и сдвиньте скобку. Так вы сможете увидеть жгут с кабелями, подсоединенными к монтажному блоку. Разъем следует отсоединить от устройства. Аналогичным образом отключаются все другие жгуты.
- На следующем этапе надо отсоединить еще два крепления, фиксирующие монтажный блок к кузову машины. После этого можно демонтировать БП из места монтажа. Новый девайс ставится на место старого, действия по сборке выполняются в обратном порядке. После установки не забудьте подсоединить на место отключенные разъемы с проводами и зафиксировать все крепления.
- Подключив устройство, проверьте качество его работы. Рекомендуем по очереди включить все электрические приборы, чтобы убедиться в их работоспособности. Если вы правильно заменили блок, то можно ставить на место пластиковую накладку.
Работа электрического оборудования в машине зависит от работоспособности предохранительных устройств. Их выход из строя приведет к проблемам в функционировании электроприборов. В этой статье расскажем, где располагается блок предохранителей Форд Фокус 3 и каково обозначение элементов.
Содержание
[ Раскрыть]
[ Скрыть]
Схема и расположение
Расположение предохранителей, плавких вставок и реле и их замена Ford Focus 3
Цепи питания электрооборудования автомобиля защищены плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля, в багажном отделении и в моторном отсеке.
Расположение и комплектность электрических предохранителей, установленных в монтажных блоках, зависят от модификации автомобиля.
Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне (рис. 10.1) под панелью приборов с правой стороны. Назначение предохранителей (их номера указаны на рисунке) приведено в табл. 10.1.
Дополнительно предохранители и реле установлены в монтажном блоке, расположенном в багажнике (багажном отделении). Назначение предохранителей (их номера указаны на рис. 10.2) приведено в табл. 10.1.
Дополнительно в моторном отсеке расположен блок плавких вставок.
1. Для получения доступа к предохранителям монтажного блока, расположенного в моторном отсеке, нажмите на фиксатор…
2. …и снимите крышку блока.ПРИМЕЧАНИЕ
На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет А для извлечения предохранителей из монтажных блоков, рядом с ним имеются гнезда Б для крепления запасных предохранителей.
3.
4. Извлеките заменяемый предохранитель с помощью пинцета.
5. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и имеет разрыв). Для замены используйте запасной предохранитель того же номинала (и цвета).ПРЕДУПРЕЖДЕНИЕ
6. При необходимости извлеките реле…
7. …и предохранитель типа «JCASE Cartridge Fuse», слегка покачивая их из стороны в сторону.
8. Для получения доступа к плавким вставкам, установленным в дополнительном монтажном блоке, расположенном в моторном отсеке, снимите корпус воздушного фильтра.
9. Подденьте отверткой и отсоедините четыре держателя жгута проводов от крышки монтажного блока.
10. Отведите жгут проводов в сторону.
11. Подденьте отверткой пять фиксаторов…
12. …и откиньте крышку.
13. Для замены плавких вставок отверните две соответствующие гайки и снимите плавкую вставку.
14. Установите плавкую вставку и все детали в порядке, обратном снятию.
15. Для получения доступа к предохранителям и реле, установленным в монтажном блоке, расположенном в салоне,сожмите, потяните вниз и снимите два фиксатора крепления под панелью приборов справа.
16. Снимите защитный кожух.
17. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.
18. Для доступа к предохранителям и реле монтажного блока, расположенного в багажнике (багажном отделении),
сдвиньте крышку монтажного блока…
19. …и снимите ее.
20. Для замены предохранителей используйте пинцет.
21. Установите детали в порядке, обратном снятию.
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНЫХ БЛОКАХ РАСПОЛОЖЕННЫХ В САЛОНЕ И БАГАЖНОМ ОТДЕЛЕНИИ, Таблица 10.1
Рис. 10. 3. Номера предохранителей и реле, уставновленных в монтажном блоке, расположенном в моторном отсеке.
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ПЛАВКИХ ВСТАВОК В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ АВТОМОБИЛЯ, Таблица 10.2
Блок управления форд фокус 3
Форд Фокуc 3 расположение блоков управления. Предохранители и реле
Расположение блоков управления и блоков предохранителей
- 1 Электронный блок управления ABS
- 2 Электронный блок управления кондиционером
- 3 Звуковой сигнал противоугонной системы – в правой части багажного отделения
- 4 Блок управления интерфейсом аудиосистемы
- 5 Аккумуляторная батарея
Блок предохранителей в багажнике
1 Реле вспомогательных цепей зажигания
5 Реле противоугонной системы
F2 (10A) Система дистанционного управления центральным замком и запуска двигателя
F3 (5A) Система дистанционного управления центральным замком и запуска двигателя
F8 (10A) Противоугонная система
F9 (25A) Электропривод передних сидений
F12 (10A) С системой стоп-старт: Электронный блок управления кондиционером
F13 (5A) С системой стоп-старт: Комбинация приборов
F15 (15A) С системой стоп-старт: Аудиосистема
F26 (40A) Электрооборудование прицепа
F30 (5A) Система парковки
F34 (15A) Подогреватель передних сидений
F35 (15A) Подогреватель передних сидений
F41 (5A) Электрооборудование прицепа
Блок предохранителей и реле моторный отсек 1
1
2 Реле звукового сигнала
7 Реле обогревателя лобового стекла
9 Реле очистителя/омывателя фар
10 Реле стартера
11 Реле электромагнитной муфты компрессора кондиционера
12 Реле электродвигателя вентилятора системы охлаждения
13 Реле электродвигателя вентилятора отопителя
14 Реле системы управления двигателем
15 Реле обогревателя заднего стекла
16 Реле основных цепей зажигания
F7 (40A)Система ABS/ESP
F8 (30A)Система ABS/ESP
F9 (30A) Обогреватель заднего стекла
F10 (40A) Кондиционер/отопитель
F11 (30A) Система стоп-старт
F12 (30A) Управление двигателем
F13 (30A) Стартер
F14 (40A) Обогреватель лобового стекла
F15 (25A) Электронный блок управления трансмиссией(TCM)
F16 (40A) Обогреватель лобового стекла
F18 (20A) Электродвигатель очистителя лобового стекла
F19 (5A) Система ABS/ESP
F20 (15A) Звуковые сигналы
F21 (5A) Стоп-сигналы
F22 (15A) Система зарядки
F24 (20A) Многофункциональный блок управления
F25 (10A) Электропривод зеркал заднего вида
F26 (15A) Электронный блок управления трансмиссией (TCM)
F27 (15A) Кондиционер/отопитель
F28 (5A) Система поддержания скорости
F29 (20A) Омыватель фар
F30 (5A) Управление двигателем
F32 (10A) Управление двигателем
F33 (10A) Управление двигателемF34 (10A) Управление двигателем
F35 (5A/15A) Управление двигателем
F36 (10A) Управление двигателем
F40 (5A) Блок управления усилителем рулевого управления
F41 (20A) Многофункциональный блок управления
F42 (15A) Электродвигатель очистителя заднего стекла
F43 (15A) Блок управления фарами
F44 (5A) Система поддержания скорости
F45 (10A) Обогреватели форсунок омывателя лобового стекла
F46 (25A) Электропривод передних стеклоподъемников
F47 (7,5A) Обогреватель зеркал заднего вида на дверях
F48 (15A) Обогреватель заднего стекла
Блок предохранителей и реле моторный отсек 2
F1 (80A) Блок управления усилителем рулевого управления
F2 (150A) Стартер
F4 (50A) Многофункциональный блок управления
F5 (80A) Дополнительный отопитель
F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
F9 (50A) Многофункциональный блок управления
F10 (60A) Блок управления свечами накаливания
Блок предохранителей в салоне
F56 (20A)Топливный насос
F59 (5A) Противоугонная система
F63 (10A) Система поддержания скорости
F65 (10A) Замок крышки багажника / задней двери
F66 (20A) Центральный замок
F68 (15A) Замок рулевой колонки
F69 (5A) Комбинация приборов
F70 (20A) Центральный замок
F71 (10A) Кондиционер/отопитель
F72 (7,5A) Блок управления электрооборудованием рулевого колеса
F74 (15A) Дальний свет фар
F75 (15A) Противотуманные фары
F76 (10A) Фонари заднего хода
F77 (20A) Омыватель лобового стекла
F78 (5A) Система дистанционного управления центральным замком и запуска двигателя
Для идентификации автомобиля и достоверного подбора блок управления Ford Focus III Хэтчбек, следует внимательно выбрать модификацию транспортного средства. Для этого используйте уточняющую информацию с данными содержащими: мощность, измеряется в лошадиных силах (пример 103 л.с.), объем двигателя (пример 1,6 литра), тип (пример бензиновый) и модель + код двигателя, как правило, данный параметр редко используется, но найти его можно только в ПТС, так же можно обратить внимание на ось привода (бывают задний, передний или полный), ну и обязательный параметр — дата выпуска, разделяет модель т/с на рестайлинг, дорестайлинг, первый и последний год производства.
Эти данные служат для уникализации устанавливаемых запчастей в определенный период выпуска, так как производители постоянно модернизируют автомобили с конвейера.
Выберете модификацию т/с для поиска блок управления
Двигатель: мощность — 125 л.с., тип — электрический двигатель. Привод: передний. Год выпуска: 2011- наст. время
Двигатель: мощность — 145 л.с., тип — электрический двигатель. Привод: передний. Год выпуска: 2013- наст. время
Двигатель: объем — 1 л., мощность — 100 л.с., тип — бензиновый, модель — M2DA. Привод: передний. Год выпуска: 2012- наст. время
Двигатель: объем — 1 л., мощность — 125 л.с., тип — бензиновый, модель — M1DA. Привод: передний. Год выпуска: 2012- наст. время
Двигатель: объем — 1.5 л., мощность — 150 л.с., тип — бензиновый, модель — M8DB. Привод: передний. Год выпуска: 2014- наст. время
Двигатель: объем — 1.5 л., мощность — 182 л.с., тип — бензиновый, модель — M9DB. Привод: передний. Год выпуска: 2014- наст. время
Двигатель: объем — 1.6 л., мощность — 85 л.с., тип — бензиновый, модель — XTDA. Привод: передний. Год выпуска: 2011- наст. время
Двигатель: объем — 1.6 л., мощность — 105 л.с., тип — бензиновый, модель — IQDB. Привод: передний. Год выпуска: 2011- наст. время
Двигатель: объем — 1.6 л., мощность — 120 л.с., тип — бензиновый, модель — MUDA. Привод: передний. Год выпуска: 2012- наст. время
Двигатель: объем — 1.6 л., мощность — 125 л.с., тип — бензиновый, модель — PNDA. Привод: передний. Год выпуска: 2011- наст. время
Двигатель: объем — 1.6 л., мощность — 120 л.с., тип — бензиновый, модель — MUDA. Привод: передний. Год выпуска: 2012- наст. время
Двигатель: объем — 1.6 л., мощность — 120 л.с., тип — бензиновый, модель — MUDA. Привод: передний. Год выпуска: 2012- наст. время
Двигатель: объем — 1.6 л., мощность — 120 л.с., тип — бензиновый, модель — MUDA. Привод: передний. Год выпуска: 2011- наст. время
Двигатель: объем — 1.6 л., мощность — 131 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2013- наст. время
Двигатель: объем — 1.6 л., мощность — 135 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2013- наст. время
Двигатель: объем — 1.6 л., мощность — 150 л.с., тип — бензиновый, модель — YUDA. Привод: передний. Год выпуска: 2011- наст. время
Двигатель: объем — 1.6 л., мощность — 150 л.с., тип — бензиновый, модель — YUDA. Привод: передний. Год выпуска: 2013- наст. время
Двигатель: объем — 1.6 л., мощность — 182 л.с., тип — бензиновый, модель — JTDB. Привод: передний. Год выпуска: 2011- наст. время
Двигатель: объем — 2 л., мощность — 150 л.с., тип — бензиновый, модель — XQDA. Привод: передний. Год выпуска: 2013- наст. время
Двигатель: объем — 2 л., мощность — 162 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2011- наст. время
Двигатель: объем — 2 л., мощность — 162 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2011- наст. время
Двигатель: объем — 2 л., мощность — 170 л.с., тип — бензиновый, модель — MGDA. Привод: передний. Год выпуска: 2011- наст. время
Двигатель: объем — 2 л., мощность — 175 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2013- наст. время
Двигатель: объем — 2 л., мощность — 178 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2013- наст. время
Двигатель: объем — 2 л., мощность — 253 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2013- наст. время
Двигатель: объем — 2 л., мощность — 256 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2011- наст. время
Двигатель: объем — 2 л., мощность — 250 л.с., тип — бензиновый, модель — R9DA. Привод: передний. Год выпуска: 2012- наст. время
Двигатель: объем — 1.5 л., мощность — 95 л.с., тип — дизель, модель — XXDC. Привод: передний. Год выпуска: 2014- наст. время
Двигатель: объем — 1.5 л., мощность — 105 л.с., тип — дизель, модель — XXDB. Привод: передний. Год выпуска: 2014- наст. время
Двигатель: объем — 1.5 л., мощность — 120 л.с., тип — дизель, модель — XWDD. Привод: передний. Год выпуска: 2014- наст. время
Двигатель: объем — 1.6 л., мощность — 95 л.с., тип — дизель, модель — T3DB. Привод: передний. Год выпуска: 2011- наст. время
Двигатель: объем — 1.6 л., мощность — 105 л.с., тип — дизель, модель — NGDB. Привод: передний. Год выпуска: 2012- наст. время
Двигатель: объем — 1.6 л., мощность — 115 л.с., тип — дизель, модель — T1DB. Привод: передний. Год выпуска: 2011- наст. время
Двигатель: объем — 2 л., мощность — 115 л.с., тип — дизель, модель — TYDA. Привод: передний. Год выпуска: 2011- наст. время
Двигатель: объем — 2 л., мощность — 136 л.с., тип — дизель, модель — UKDB. Привод: передний. Год выпуска: 2011- наст. время
Двигатель: объем — 2 л., мощность — 140 л.с., тип — дизель, модель — UFDB. Привод: передний. Год выпуска: 2011- наст. время
Двигатель: объем — 2 л., мощность — 150 л.с., тип — дизель, модель — T7DB. Привод: передний. Год выпуска: 2014- наст. время
Двигатель: объем — 2 л., мощность — 163 л.с., тип — дизель, модель — TXDB. Привод: передний. Год выпуска: 2011- наст. время
Двигатель: объем — 2 л., мощность — 185 л.с., тип — дизель, модель — T8DA. Привод: передний. Год выпуска: 2014- наст. время
На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.
Диагностика и ремонт электронных блоков управления Ford Focus 3
Специализированный центр автомобильной электроники и электрики ЭБУ-Сервис производит диагностику и ремонт ЭБУ Форд Фокус 3 в Москве всех типов (ECU, TCM, ABS, ESP и т.д.). Блоки управления принимаются как снятом виде, так и установленные на автомобиле.
Краткое содержание:
Введение
На автомобили данного европейского производителя устанавливаются электронные блоки управления фирм FoMoCo, Bosch, Delphi, Continental, Magneti Marelli, TRW, Siemens, Visteon и т.д. Несмотря на многообразие неисправностей, всё же выделим наиболее встречаемые в ремонте.
На заметку: по нашей статистике привозимых блоков в 80% случаев не требуется ремонт ЭБУ Ford Focus 3, т.к. диагностика была произведена неправильно. Проблема изначально кроется в проводке автомобиля. ЭБУ-Сервис предоставляет полный спектр услуг под ключ: ремонт электрики и ремонт блока управления Форд Фокус 3 (ДВС, АКПП, полного привода, ABS/ESP, Body Control, BSI, стеклоподъемниками, фар, аудио и видео систем). Также осуществляем их перепрограммирование.
Часто встречающиеся неисправности
Частой проблемой ЭБУ Форд является выход из строя электронных компонентов, которые управляют катушками зажигания. В подавляющем большинстве случае это происходит вследствие выхода из строя самой катушки — при этом двигатель начинает троить, перестают работать 1 или более цилиндров. В результате по электронной диагностики в системе висят ошибки вида P030х опознаны перебои зажигания в цилиндре Х.
Причиной данной поломки является неисправная катушка зажигания, соответственно после замены на исправную ничего не меняется (также не помогает замена свечей, ВВ проводов и т.д.). Проблема конкретно в самом блоке управления. ЭБУ-Сервис произведет восстановление и устранит проблему по пропускам зажигания в одном или нескольких цилиндрах.
Отсутствует импульс с ECU на одну или несколько форсунок. Электронная диагностика дает ошибки в системе вида P021x (цепь управления форсункой цилиндра Х неисправна).
Блок управления не выходит на связь.
Ошибки по дроссельной заслонке в системе: P1122 (низкое напряжение в цепи привода дроссельной заслонки), P1126 (обрыв цепи управления реле привода дроссельной заслонки).
Пропадают холостые обороты + плавают. Электрика в норме.
Мы привели лишь основные проблемы и типовые случае, в реальности их намного больше. Стоимость ремонта ЭБУ Форд Фокус 3 в Москве указана в таблице ниже.
Что нужно делать, чтобы минимизировать вероятность выхода ЭБУ из строя?
внимательно следить за исправностью электрооборудования и основных узлов и агрегатов, которые управляются электронными блоками управления. В случае их некорректной работы — съездить на диагностику и оценить масштаб проблемы. Неисправные агрегаты со временем перенапрягают компонентную базу блоков управления, в итоге они выходят из строя (особенно часто это происходит на блоках управления АКПП и ABS/ESP)
не забивать на проблемы с электрикой (что-то коротит и т.п.)
не допускать попадания влаги и масла в ЭБУ
при сильных морозах (особенно на дизелях) не пытаться отчаянно заводится на посаженном аккумуляторе
не подключать блоки управления и электронные устройства завязанные на них при накинутых клеммах аккумулятора
не давать лазить тем, кто в них не разбирается
Соблюдая эти нехитрые меры предосторожности вы существенно сократите вероятность столкновения с проблемами по электронным блокам.
Диагностика — 1 т.р. (в случае последующего ремонта входит в стоимость)
ЭБУ двигателя — от 6 т.р.
ABS/ESP — от 3 т.р.
Другие блоки — от 1.5 т.р.
Форд фокус не работает прикуриватель
Схема расположения предохранителей и реле в монтажных блоках автомобиля Ford Focus 3, их расшифровка и полное описание
Расположение блоков
На данной схеме будет представлено общее расположение всех электронных блоков управления в Ford Focus 3.
Схема
Описание
1 | Электронный блок управления ABS |
2 | Электронный блок управления кондиционером |
3 | Звуковой сигнал противоугонной системы – в правой части багажного отделения |
4 | Блок управления интерфейсом аудиосистемы |
5 | Аккумуляторная батарея |
6 | Диагностический разъем (DLC) |
7 | Блок управления конвертером DC/DC |
8 | Блок управления электрооборудованием двери водителя |
9 | Блок управления электрооборудованием левой задней двери |
10 | Блок управления электрооборудованием двери пассажира |
11 | Блок управления электрооборудованием правой задней двери |
12 | Электронный блок управления двигателем (ECM) -за накладкой колесной арки левого колеса |
13 | Блок управления электродвигателем вентилятора системы охлаждения |
14 | Блок управления заслонкой радиатора системы охлаждения |
15 | Блок предохранителей /реле, моторный отсек 1 |
16 | Блок предохранителей /реле, моторный отсек 2 |
17 | Блок предохранителей /реле, приборная панель |
18 | Блок предохранителей /реле, багажное отделение – в левой части багажного отделения |
19 | Блок управления свечами накаливания — за накладкой колесной арки левого колеса |
20 | Блок управления фарами |
21 | Резистор электродвигателя вентилятора отопителя – рядом с электродвигателем вентилятора |
22 | Звуковой сигнал 1 |
23 | Звуковой сигнал 2 |
24 | Блок управления замком зажигания |
25 | Блок управления интерфейсом комбинации приборов |
26 | Блок управления комбинацией приборов |
27 | Блок управления системы дистанционного управления центральным замком и запуска двигателя |
28 | Блок управления системой слежения за разметкой |
В форд фокус 3 предусмотрены 3 основных блока с предохранителями и реле: в салоне, под капотом и в багажном отделении.
Источник: http://vsepredohraniteli.ru/ford/3-focus.html
Где находятся предохранители и блок на Форд Фокус 3?
Блок предохранителей и реле раскидан в трех местах.

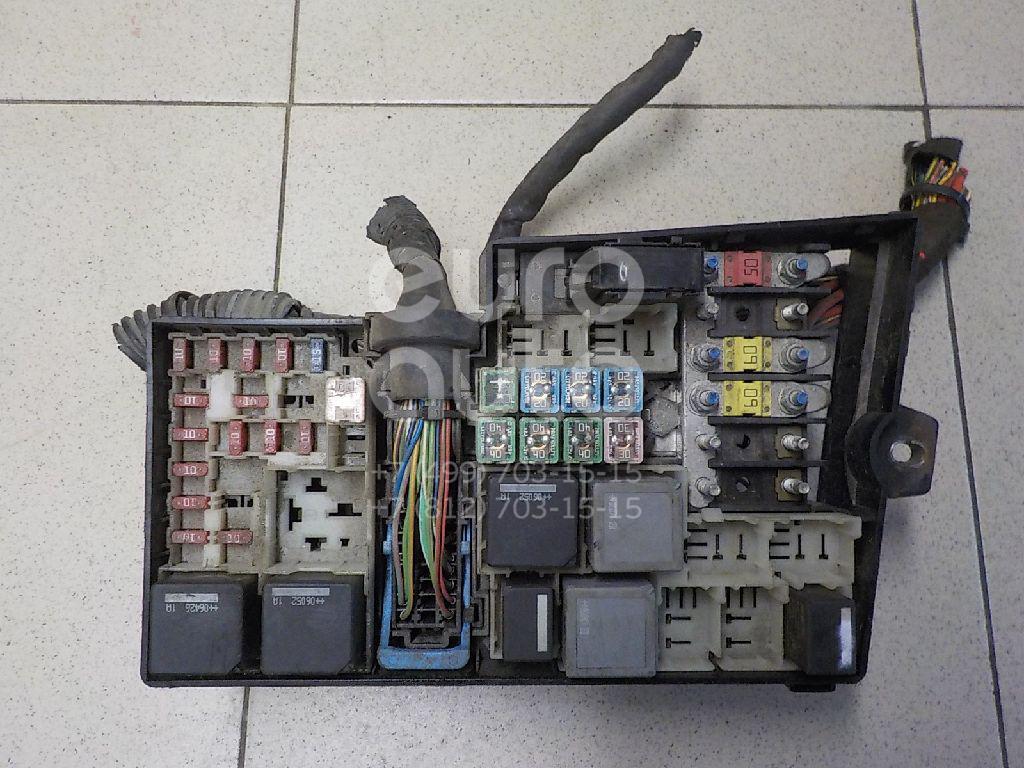

1. Блок реле и предохранителей под капотом
Находится рядом с воздушным фильтром и аккумулятором и закрыт крышкой.
2. Блок предохранителей в салоне
3. Блок предохранителей в грузовом отсеке
Находится, в зависимости от кузова, в следующих местах:
- 4-х дверный кузов
- 5-дверный кузов
Источник: http://carqa.ru/info/predohraniteli-i-rele-ford-fokus-3
Расположение блока предохранителей
Пассажирский салон
Панель предохранителей расположена с правой стороны под перчаточным ящиком.
Моторного отсека
Блок распределения питания расположен в моторном отсеке.
Багажное отделение
Панель предохранителей находится в багажном отделении за левой колесной аркой.
Источник: http://fuse-box.ru/predohraniteli-i-rele-ford-focus-2015-2018/
Вы не робот?
Мы зарегистрировали подозрительный траффик, исходящий из вашей сети.
С помощью этой страницы мы сможем определить, что запросы отправляете именно вы, а не робот.
Введите символы, чтобы продолжить.
Что-то идет не так? Напишите нам
Источник: http://baza.drom.ru/moskva/sell_spare_parts/+/%E1%EB%EE%EA+%EF%F0%E5%E4%EE%F5%F0%E0%ED%E8%F2%E5%EB%E5%E9%2C+%F0%E5%EB%E5+%F1%E0%EB%EE%ED%E0/model/ford+focus/?autoPartsGeneration=3
Замена предохранителей: описание процесса
Процесс замены предохранителей на Ford Focus 3 – далеко не самая сложная операция. Минимальный набор инструментов и несколько часов свободного времени – вот все, что вам потребуется. Главным образом рабочие предохранители находятся под капотом и в салоне автомобиля. Чтобы понять, какой предохранитель и за что отвечает, следует ознакомиться со схемой.
Совет! В блоке расположены специальные щипцы, при помощи которых можно осторожно достать сгоревший предохранитель для осмотра или замены.
Сам процесс замены не очень сложный. Чтобы выполнить его для моторного блока, выполните пункты, описанные ниже:
- Снять клеммы с аккумулятора. Важно всегда помнить, что осмотр схемы и замена деталей должна проводиться при отключенной аккумуляторной батареи.
- Теперь постарайтесь подумать, что именно из внутренней электрики у вас не работает. Это подскажет, где именно искать сгоревший предохранитель.
- Далее перейдите непосредственно к работе с блоком. Снимите крышку и, руководствуясь схемой расположения ПП, найдите нужный элемент. Пинцетом выньте его и оцените на исправность. Если заметно, что ПП сгорел, замените его на новый. В конце процедуры замены не забудьте подключить аккумулятор.
Источник: http://ilifia-club.ru/korobka-peredach/blok-predohranitelej-ford-fokus-3.html

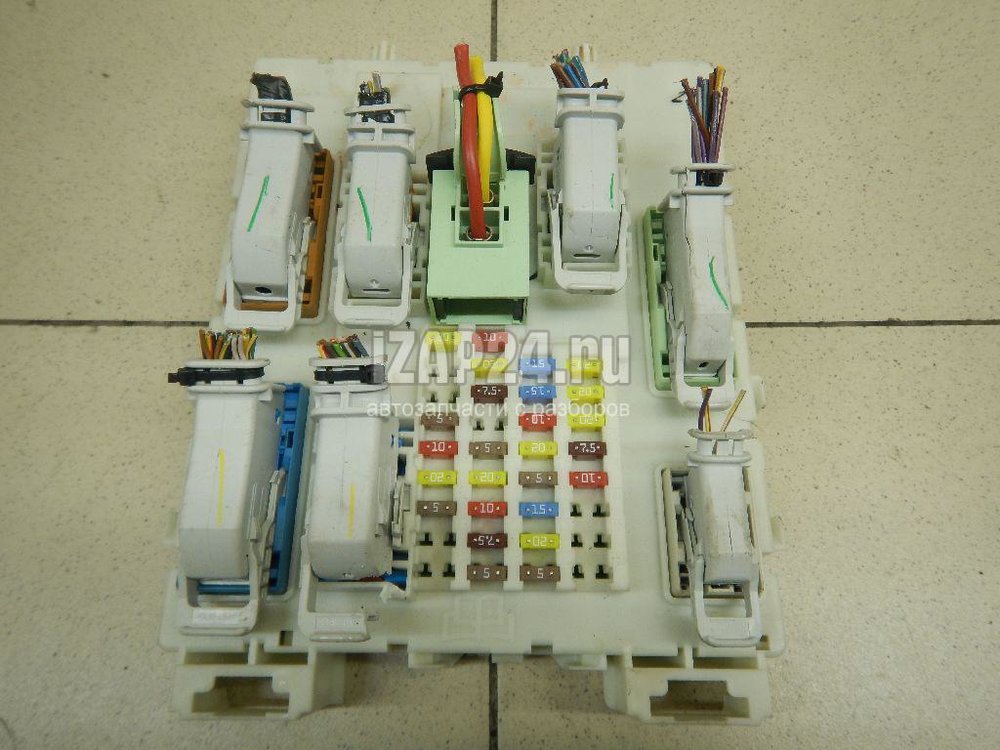

Блок предохранителей в салоне Ford Focus 3
Большинство предохранителей установлено в монтажном блоке, расположенном в салоне под панелью приборов с правой стороны.
Для получения доступа к предохранителям и реле, нужно снять защитный кожух, который крепится 2-мя фиксаторами. Для замены предохранителей рекомендуется использовать специальный пластмассовый пинцет.
Источник: http://avtoblokrele.com/blok-predohranitelej-i-rele-ford-focus-3/
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Источник: http://balancing.ru/predohraniteli-ford-fokus-3/
Где находится и как заменить предохранитель прикуривателя на Форде Фокус 2
В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование. В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя. Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто. Нужно только знать, где находится предохранитель прикуривателя.
Плавкие вставки предназначены для размыкания цепи, когда сила тока внутри неё превышает допустимое значение. Они бывают нескольких типов:
На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.
Местонахождение предохранителя прикуривателя
Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия:
- Заглушить мотор Ford Focus и выключить зажигание.
- Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
- Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки. В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
- Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
- По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
- Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.
Источник: http://ilifia-club.ru/korobka-peredach/blok-predohranitelej-ford-fokus-3.html
Инструкция Форд Фокус 3
Нужно больше информации про ремонт и обслуживание Ford Focus 3? Изучите данную инструкцию: «скачать«.
По данной статье мы так же подготовили видео материал на нашем канале. Смотрите и подписывайтесь.
А если останутся вопросы, задавайте их в комментарии.
Источник: http://vsepredohraniteli.ru/ford/3-focus.html
Электрическая схема Форд Фокус 3
Скачать электрическую схему Форд Фокус 3 можете у нас на сайте — здесь.
Источник: http://avtoblokrele.com/blok-predohranitelej-i-rele-ford-focus-3/
Привод
Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки
( 1 оценка, среднее 4 из 5 )
Источник: http://Shinomontazh-Penza.ru/to/blok-predohranitelej-ff3.html
Видео про предохранители Ford Focus 3
Предохранители и реле Ford Фокус 3 со схемами и обозначением
BCM монтажный блок / Ford Focus 3
Почему не заводится Ford фокус 3.
Предохранители и реле Ford Focus 2
FORD focus 3 отказ ближнего свет фар.
Источник: http://studocs.ru/ford-focus-3-predohraniteli-i-rele/

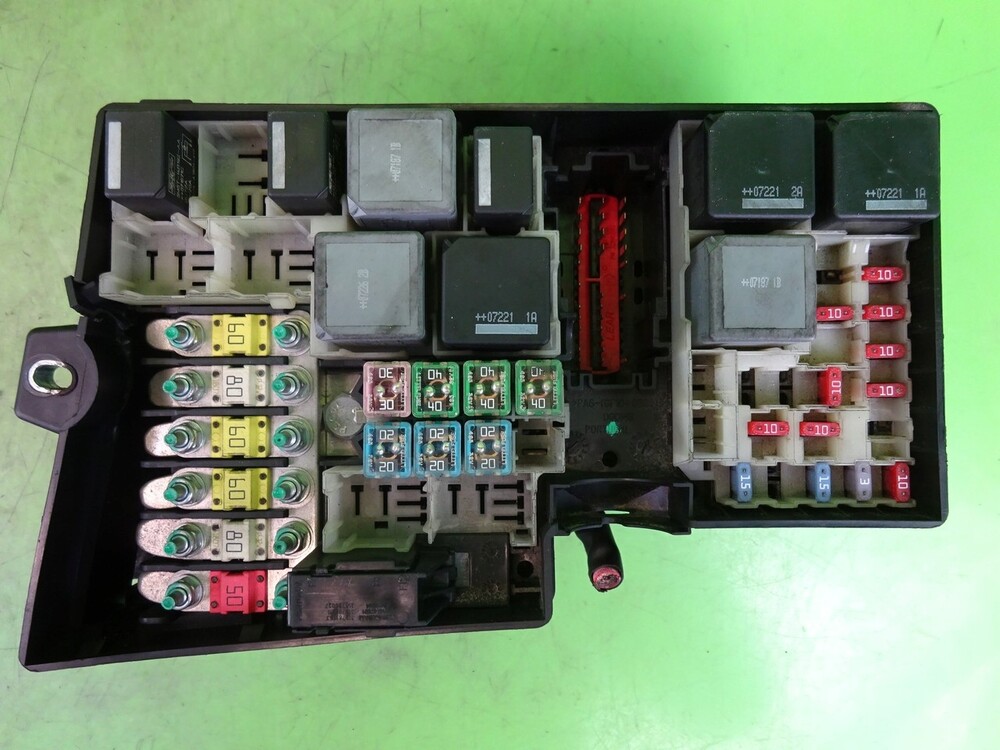

Focus II: Замена блока предохранителей
Нередко в момент аварии при ударе в левое переднее крыло автомобиля Ford Focus II страдает расположенный под капотом блок реле и предохранителей
а также проводка под ним.
отрезанный от проводки блок предохранителей.
И вам останется только разобрать его и перепиновать пострадавший «родной» блок. Для этого, помимо острого зрения и не дрожащих рук, вам понадобится 2 дня рабочего времени, которые вы проведёте, согнувшись над капотом. Поэтому будьте готовы к тому, что будет болеть спина. Если проводка под родным блоком предохранителей серьёзно пострадала, то учтите, что фордовские схемотехники почему-то любят красить разные провода в один цвет. Вы можете увидеть, например, что в блок предохранителей заходят семь чёрных проводов одинакового сечения, но разного назначения, которые ни в коем случае нельзя спутать. Таким образом, всё это дело требует огромного внимания. Во-первых, покупая «новый» блок, сразу же осмотрите его, т.к. в зависимости от штатной комплектации автомобиля он может отличаться от вашего количеством установленных предохранителей и реле, в результате чего машина после всех ваших манипуляций с блоками может просто не завестись, а вы потом будете ломать голову, гадая, что же случилось. Во-вторых, занимаясь собственно перепиновкой (т.е. последовательным переносом проводов с одного блока на другой), можно запросто перепутать гнёзда и вставить какой-нибудь провод не туда, что вполне может привести к пожару, а современный автомобиль, как известно, выгорает очень быстро.
В целом же переборка блока предохранителей напоминает знакомый всем с детства конструктор «Лего». Всё держится на разного рода защёлках, например таких:
Для начала снимем с родного блока все реле и предохранители,
а затем и пластмассовые крепления под ними, вытащим из гнёзд все провода. На блоке останется только толстый провод «+» АКБ, который придётся откручивать гаечным ключом.
Откручиваем этот провод, и у нас остаётся только «голая» основа
и кучка проводов.
Перепиновку начнём с перенеса на новый блок со старого всех перемычек.
и будем продолжать перепиновку до победного конца
Источник: http://balancing.ru/predohraniteli-ford-fokus-3/
Не работает прикуриватель на Форд Фокус 2
Многие водители легковых автомобилей Форд Фокус 2 (Ford Focus 2), используют гнездо прикуривателя не по его прямому назначению, а в качестве розетки, для обеспечения 12-ти вольтовым питанием, различных дополнительных устройств, начиная от видео регистраторов и заканчивая более мощными потребителями тока, автомобильными пылесосами и компрессорами для накачки шин.
Использование гнезда прикуривателя не по назначению, часто приводит к самой распространенной неисправности, заключающейся в перегорании предохранителя F109 (20А, цвет жёлтый), защищающего данную электрическую цепь. Происходит это, в основном, по двум причинам, либо в гнезде прикуривателя произошло короткое замыкание, либо дополнительному устройству, подсоединённому к гнезду прикуривателя, требуется для его работы ток, больше того, на который рассчитан данный предохранитель.
Короткие замыкания в гнезде прикуривателя происходят из-за того, что многие водители не знают о том, что размеры (диаметр и глубина) гнезда прикуривателя не регламентируются стандартами. А это значит, что и штекера дополнительных устройств будут отличаться по диаметру и длине. Поэтому, перед приобретением дополнительного устройства, необходимо убедиться, что его штекер точно соответствует гнезду прикуривателя автомобиля Форд Фокус 2, а если он будет чуть меньшего диаметра, то короткого замыкания явно не избежать.
При приобретении компрессора для накачки шин и автомобильного пылесоса, обязательно посмотрите техническую характеристику этого изделия. Вас должен заинтересовать пункт о максимальном (MAX) потреблении тока. Если величина тока будет больше 20А, то приобретать его не надо, так как при его включении в работу предохранитель F109 будет перегорать.
Для замены перегоревшего предохранителя F109, придётся сесть на переднее пассажирское сиденье и снять защитную полку, находящуюся ниже бардачка. Затем, повернуть две защёлки, фиксирующие монтажный блок. После чего, легонько потянуть монтажный блок вниз. Найти место расположения предохранителя F109 (второй снизу в левом ряду) Вам поможет инструкция по эксплуатации автомобиля Форд Фокус 2, где есть схема их расположения. Вытащить этот предохранитель из гнезда рукой вряд ли удастся, поэтому лучше воспользоваться пассатижами или круглогубцами.
Источник: http://ilifia-club.ru/korobka-peredach/blok-predohranitelej-ford-fokus-3.html
Предохранители Ford Focus 3: характеристики, расположение и инструкция
Рассмотрены автомобили хэтчбек, седан, универсал с 2011 года выпуска
Монтажный блок предохранителей расположен под капотом (на схеме цифра 9).
Для получения доступа к предохранителям, нужно нажать на фиксатор и снять крышку блока. На ее внутренней стороне есть схема расположения реле и предохранителей. Там же находится пинцет для их замены.
Расшифровка:
Номер | Сила тока, А | Цвет | Назначение предохранителя |
7 | 40 | Зеленый | Насос ABS, насос системы динамической стабилизации (ESP) |
8 | 30 | Розовый | Клапан системы динамической стабилизации (ESP) |
9 | 30 | Розовый | Обогреватель заднего стекла |
10 | 40 | Зеленый | Электровентилятор воздухонагнетателя |
11 | 30 | Розовый | Модуль запуска и остановки двигателя |
12 | 30 | Розовый | Электронный блок управления двигателем |
13 | 30 | Розовый | Реле стартера |
14 | 40 | Зеленый | Обогрев ветрового стекла, правая сторона |
15 | 25 | Белый | Блок управления трансмиссией |
16 | 40 | Зеленый | Обогрев ветрового стекла, левая сторона |
17 | 20 | Синий | Вспомогательный отопитель |
18 | 20 | Синий | Очистители ветрового стекла |
19 | 5 | Коричневый | Модуль ABS, модуль системы динамической стабилизации (ESP) |
20 | 15 | Синий | Звуковой сигнал |
21 | 5 | Коричневый | Выключатель стоп-сигналов |
22 | 15 | Синий | Система контроля аккумуляторной батареи |
23 | 5 | Коричневый | Катушка зажигания, блок управления наружным освещением |
24 | 20 | Желтый | Задняя розетка для подключения дополнительного электрооборудования |
25 | 10 | Красный | Наружные зеркала заднего вида с электроприводом |
26 | 15 | Синий | Блок управления трансмиссией |
27 | 15 | Синий | Муфта компрессора системы кондиционирования |
28 | 5 | Коричневый | Адаптивная система круиз-контроля |
29 | 20 | Желтый | Омыватели фар |
30 | 5 | Коричневый | Электронный блок управления двигателем |
31 | — | ~ | Не используется |
32 | 10 | Красный | Клапан рециркуляции отработанных газов (EGR) , привод вихревых заслонок , датчики кислорода в отработанных газах |
33 | 10 | Красный | Привод заслонок управления каналами впускного коллектора |
34 | 10 | Красный | Форсунки |
35 | 5 | Коричневый | Активные жалюзи радиатора (бензиновый двигатель) |
35 | 15 | Синий | Активные жалюзи радиатора (дизельный двигатель) |
36 | 10 | Красный | Электронный блок управления двигателем |
37 | “ | Не используется | |
38 | 15 | Синий | Электронный блок управления двигателем, блок управления трансмиссией |
39 | 5 | Коричневый | Модуль управления фарами |
40 | 5 | Коричневый | Электроусилитель рулевого управления |
41 | 20 | Желтый | Блок управления наружным освещением |
42 | 15 | Синий | Очиститель заднего стекла |
43 | 15 | Синий | Регулятор наклона фар |
44 | 5 | Коричневый | Адаптивная система круиз-контроля |
45 | 10 | Красный | Обогрев форсунок омывателя ветрового окна |
46 | 25 | Белый | Электрические стеклоподъемники (передние окна) |
47 | 7,5 | Бордовый | Электрообогрев наружных зеркал заднего вида |
48 | — | Испаритель |
Расположение предохранителей в салоне
Большая часть предохранителей установлена в монтажном блоке, который расположен в салоне под приборной панелью с правой стороны. Для получения доступа к этим реле и предохранителям, необходимо сжать, потянуть вниз и снять два фиксатора крепления под панелью справа.
После, снимите защитный кожух, используя специальный пластмасовый пинцет и извлеките необходимый предохранитель.
Расшифровка:
Номер | Сила тока,А | Цвет | Назначение предохранителя |
56 | 20 | Желтый | Питание топливного насоса |
57-58 | — | — | Не используется |
59 | 5 | Коричневый | Питание пассивной противоугонной системы (PATS) |
60 | 10 | Красный | Плафоны освещения салона, блок управления стеклоподъемниками и наружными зеркалами, лампа вещевого ящика, лампы наружного освещения, электропривод люка |
61 | 20 | Желтый | Предохранитель прикуривателя, задняя розетка для подключения дополнительного оборудования |
62 | 5 | Коричневый | Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения |
63 | 10 | Красный | Адаптивная система круиз-контроля |
64 | — | — | Не используется |
65 | 10 | Красный | Механизм открывания крышки багажного отделения |
66 | 20 | Желтый | Замок двери водителя |
67 | 7,5 | Бордовый | Дисплей аудиосистемы |
68 | 15 | Красный | Замок рулевой колонки |
69 | 5 | Коричневый | Панель приборов |
70 | 20 | Желтый | Центральный замок |
71 | 10 | Красный | Система отопления и кондиционирования |
72 | 7,5 | Бордовый | Электроусилитель рулевого управления |
73 | 5 | Коричневый | Автономное звуковое устройство, диагностический разъем |
74 | 15 | Синий | Главный предохранитель фар дальнего света |
75 | 15 | Синий | Передние противотуманные фары |
76 | 10 | Красный | Фонари заднего хода |
77 | 20 | Желтый | Насос омывателя фар |
78 | 5 | Коричневый | Выключатель (замок) зажигания или кнопка запуска |
79 | 15 | Синий | Аудиосистема, аварийная сигнализация и кнопка запирания дверей |
80 | 20 | Желтый | Люк с электроприводом |
81 | 5 | Коричневый | Датчик движения в салоне, антенна |
82 | 20 | Желтый | Насос стеклоомывателя |
83 | 20 | Желтый | Центральный замок |
84 | 20 | Желтый | Замок двери водителя |
85 | 7,5 | Бордовый | Электродвигатель отопителя, блок SRS, выключатель подогрева сидений, вспомогательный отопитель, блок управления системой отопления, кондиционирования и вентиляции салона |
86 | 10 | Красный | Преднатяжители ремней безопасности, система отключения подушки безопасности пассажира |
87-89 | — | Не используется |
Расположение предохранителей в багажнике.
Для доступа к реле и предохранителям данного монтажного блока, необходимо сдвинуть крышку блока и снять ее.
Расшифровка:
Номер | Сила тока, А | Цвет | Назначение предохранителя |
1 | — | — | Не используется |
2 | 10 | Красный | Кнопка запуска двигателя |
3 | 5 | Коричневый | Дистанционное открывание дверей |
4 | 25 | Бежевый | Электрические стеклоподъемники (левая передняя дверь), центральный замок (левая сторона), электропривод левого наружного зеркала, обогрев левого наружного зеркала |
5 | 25 | Бежевый | Электрические стеклоподъемники (правая передняя дверь), центральный замок (правая сторона), электропривод правого наружного зеркала, обогрев правого наружного зеркала |
6 | 25 | Бежевый | Электрические стеклоподъемники (левая задняя дверь) |
7 | 25 | Бежевый | Электрические стеклоподъемники (правая задняя дверь) |
8 | 10 | Красный | Система сигнализации |
9 | 25 | Бежевый | Электрическая регулировка положения сиденья водителя |
10-11 | — | — | Не используется |
12 | 10 | Красный | Системы кондиционирования воздуха |
13 | 5 | Коричневый | Комбинация приборов |
14 | 7,5 | Бордовый | Дисплей аудиосистемы |
15 | 15 | Синий | Аудиосистема, панель управления аудиосистемой |
16-25 | — | — | Не используется |
26 | 40 | Зеленый | Модуль прицепа |
27-28 | — | — | Не используется |
29 | 5 | Коричневый | Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида |
30 | 5 | Коричневый | Модуль системы помощи при парковке |
31-33 | — | — | Не используется |
34 | 15 | Синий | Обогрев сиденья водителя |
35 | 15 | Синий | Обогрев сиденья переднего пассажира |
36 | — | — | Не используется |
37 | 5 | Коричневый | Люк с электроприводом |
38-45 | — | Не используется | |
46 | 10 | Красный | Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида |
Снятие монтажного блока в салоне.
Для начала нужно отсоединить клемму «минус» от аккумуляторной батареи. После сжать, потянуть вниз и снять два фиксатора крепления от защитного кожуха под приборной панелью справа.
Снять защитный кожух.
Снять вещевой ящик вместе с корпусом.
После сжать фиксаторы…
и сдвинуть фиксирующую скобу.
Потом нужно отсоединить колодку жгута проводов от самого монтажного блока. Аналогично следует отсоединить остальные колодки от монтажного блока.
после нужно извлечь из корпуса монтажного блока два держателя жгутов проводов.
Отжав два фиксатора крепления монтажного блока,
можно снять сам монтажный блок с автомобиля.
Процедура снятия и замены
Замена ПП
Что касается непосредственно замены выгоревших предохранителей, то здесь нет ничего сверхсложного:
- В первую очередь нужно отключить аккумуляторную батарею: замену сгоревших деталей необходимо проводить при выключенном аккумуляторе.
- Далее, вам нужно определить, что именно у вас не работает, от этого будет зависеть, в каком БП нужно менять деталь.
- Откройте крышку монтажного БП, в котором находится вышедший из строя предохранитель. К примеру, у вас перестал работать дальний свет фар. Соответственно, необходимо произвести замену ПП, отвечающего непосредственно за работу фар дальнего света. В соответствии со схемой найдите выгоревший компонент. При помощи специального пинцета, который находится в блоке, извлеките сгоревший элемент и замените его на новый. Не забудьте подключить аккумулятор.
Сталкивались ли вы с необходимостью замены блока предохранителей?
Опрос
- Да. сталкивался
- Нет, не приходилось
Загрузка …
Замена БП в салоне
На практике владельцы авто Форд Фокус 3 иногда сталкиваются с проблемой неработающего БП в салоне авто. Возможно, по ошибке инженеров автомобильного концерна данное устройство более подвержено поломке, чем два остальных БП. Поэтому мы подготовили инструкцию для наших пользователей по смене салонного БП:
- Отсоедините минусовую клемму аккумулятора: АКБ должен быть отключен.
- Залезьте под бардачок в салоне вашего авто и найдите пластмассовую крышку блока.
- Далее, вам нужно сжать, потянуть вниз и отсоединить два фиксатора, которые крепят защитный кожух под торпедой. Демонтируйте пластмассовую накладку.
- Поочередно демонтируйте каждый элемент БП.
- Теперь вам потребуется произвести демонтаж бардачка в сборе с корпусом.
- Далее, необходимо сжать фиксаторы и отодвинуть фиксирующую скобку.
- Сделав это вы увидите жгут проводов, который подключен к БП. Вам нужно отключить жгут от блока. Те же самые действия также следует произвести с остальными жгутами проводов.
- Теперь следует отсоединить два фиксатора, которые крепят ваш БП к корпусу транспортного средства. Когда вы это сделаете, можете извлечь неработающее устройство.
- Возьмите новый БП и установите его на место старого. Все действия следует проводить в обратной последовательности. Подключите на место все жгуты с проводами и не забудьте установить все фиксаторы.
- Подключив новый БП , проверьте его работоспособность, поочередно включив каждое устройство, потребляющее напряжение. Если все работает, то закройте пластмассовую крышку БП.
Отключив аккумулятор, вам необходимо залезть под бардачок и снять пластиковую крышку, которая скрывает БП.
Далее, поочередно извлеките каждый предохранитель. Когда все элементы демонтированы, нужно снять бардачок вместе с корпусом.
После этого необходимо отжать фиксаторы, которые крепят колодки с проводами. Извлеките жгут проводов.
И теперь необходимо отсоединить фиксаторы, которые крепят корпус БП к кузову автомобиля. Демонтируйте БП и замените на новый.
Что касается ошибок, которые допускают другие автомобилисты. Иногда водители используют самодельные ПП, если нужно срочно заменить выгоревший элемент. Как правило, в качестве предохранителя используется самодельная перемычка из обычной канцелярской скрепки или куска проволоки. Во избежание короткого замыкания и как результат, пожара, настоятельно рекомендуем вам воздержаться от такой практики. Нередко она становится причиной смерти автолюбителей.
Также при замене ПП рекомендуем вам использовать только элементы одинакового номинала. К примеру, если на ПП ближнего или дальнего света цифровое обозначение на корпусе детали соответствует 10 амперам, то необходимо менять на деталь именно с таким номиналом. В противном случае с проблемой неработающих фар ближнего или дальнего света вы будете сталкиваться регулярно.
Замена БП в салоне
Выход из строя самого блока — проблема, которая встречается нечасто. Но если происходит поломка устройства, то скорей всего, речь идет о БП, расположенном в салоне машины. На практике салонный блок — одно из слабых мест Форд Фокус 3.
Как произвести его замену, читайте далее:
- Откройте капот машины и ослабьте гайки на клеммах АКБ, после чего отключите их.
- Все дальнейшие работы будут выполняться в салоне машины. Вам надо залезть под вещевой ящик и найти сам предохранительный блок.
- На корпусе вы увидите два крепления. Вам надо их сжать, а затем потянуть вниз. Эти фиксаторы используются для крепления устройства под центральной консолью. Пластиковую крышку можно удалить.
- Вы получаете доступ к предохранителям. По очереди извлеките каждый из них. Предварительно рекомендуем сделать фото, чтобы после замены быстро установить все детали обратно и не перепутать их номинал.
- Когда все предохранители извлечены, сожмите крепления и сдвиньте скобку. Так вы сможете увидеть жгут с кабелями, подсоединенными к монтажному блоку. Разъем следует отсоединить от устройства. Аналогичным образом отключаются все другие жгуты.
- На следующем этапе надо отсоединить еще два крепления, фиксирующие монтажный блок к кузову машины. После этого можно демонтировать БП из места монтажа. Новый девайс ставится на место старого, действия по сборке выполняются в обратном порядке. После установки не забудьте подсоединить на место отключенные разъемы с проводами и зафиксировать все крепления.
- Подключив устройство, проверьте качество его работы. Рекомендуем по очереди включить все электрические приборы, чтобы убедиться в их работоспособности. Если вы правильно заменили блок, то можно ставить на место пластиковую накладку.
Сталкивались ли вы с необходимостью замены предохранителей?
Опрос
Загрузка …
Расположение и электросхема
На схеме отмечены места расположения блоков в автомобиле Фокус 3. Один находится под капотом, второй — в салоне автомобиля, а третий — в багажнике
В общей сложности в автомобиле Форд Фокус третьего поколения расположено три блока, каждый из которых имеет свою собственную электросхему расположения плавких предохранителей (далее — ПП). Они отвечают за работу прикуривателя, фар ближнего света, освещения в салоне, магнитолы. В общем — всех без исключения электрических устройств. Схема ПП актуальна для транспортных средств в кузове седан, хетчбек и универсал.
БП в моторном отсеке
Чтобы получить доступ к этому БП, откройте капот своего Форда Фокуса. Блок расположен с правой стороны, напротив водительского сидения и скрыт он пластиковой накладкой. На внутренней стороне накладки вы сможете увидеть схему расположения деталей.
Схема блока, установленного в моторном отсеке
Назначение компонентов БП
Назначение деталей блока
БП в салоне
Как сказано выше, в автомобилях Форд Фокус установлено в общей сложности три БП. Помимо устройства, находящегося в моторном отсеке, есть еще два БП: один из них находится в салоне авто, другой — в багажнике. Большая часть ПП, отвечающих за работу прикуривателя, ближнего света фар, стоп-сигналов и так далее, находится именно в этом БП.
Если быть точнее, то данный блок расположен в салоне машины с правой стороны под приборной панелью. Для получения доступа к устройству вам потребуется отжать два фиксатора, крепящие крышку.
Схема устройства, которое находится в салоне авто
Назначение элементов БП, установленного под бардачком Форд Фокус
БП в багажнике
Третий БП с плавкими предохранителями находится в багажнике транспортного средства. Открыв дверь багажного отделения, с левой стороны вы увидите крышку элементов блока. Откройте ее, чтобы получить доступ к предохранителям. Здесь же следует отметить, что большая часть компонентов данного БП не используется.
Схема блока, который установлен в багажном отсеке
Назначение деталей БП, расположенного в багажнике Форд Фокус 3
Назначение деталей БП, расположенного в багажнике Форд Фокус 3
Видео «Как правильно отключить БП в третьем Фокусе?»
Пользователь Роман Романов снял ролик, в котором рассказал, как самостоятельно отключить все фишки от предохранительного блока в Форд Фокус 3.
Как Снять Блок Предохранителей Ford Focus 2 ~ AUTOTEXNIKA.RU
Большинство электрических цепей Ford Focus являются плавкими. Мощные потребители подключаются через реле. Предохранители и реле установлены в монтажных блоках, расположенных в пассажирском салоне под приборной панелью справа и в моторном отсеке рядом с аккумулятором.
Блоки предохранителей для рестайлинга Ford Focus 2 и 2 различны, и для каждого из них будет фото с расположением установленных в них предохранителей, их номиналом и назначением.
Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в Ford Focus 2
Большинство предохранителей установлены в блоке предохранителей и реле в кабине (рис. 1), расположенной под приборной панелью справа. Назначение предохранителей и реле (их количество указано на блоке и на рисунке) указано в таблице. 1.
Таблица 1 Обозначение предохранителей и реле, установленных в монтажной коробке Ford Focus 2
Рис. 2. Номера предохранителей, предохранителей и реле в сборочном блоке, расположенном в моторном отсеке Ford Focus 2
Кроме того, предохранители, реле и предохранители расположены в монтажном блоке, установленном в моторном отсеке (на рис. 2 крышка монтажного блока снята). В таблице. На рисунке 2 показано назначение этих предохранителей, предохранителей и реле, но некоторые схемы, показанные в таблице, могут быть недоступны для конкретной модели автомобиля.
Таблица 2 Обозначение плавких предохранителей и реле, установленных в блоке двигателя Ford Focus 2
1. Чтобы получить доступ к предохранителям и реле узла шкафа, выверните два крепежных винта под приборной панелью справа.
Видео: Как Снять Блок Предохранителей Ford Focus 2
2. и опустите монтажный блок вниз.
3. Для удобства использования устройства его корпус можно удлинить, переставив выступы корпуса в канавках опорных кронштейнов.
4. Перед заменой перегоревшего предохранителя выясните причину перегоревшего предохранителя и удалите его. См. Таблицу ниже для устранения неполадок. 10.1 цепи защищены этим предохранителем.
Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на разные токи и импровизированными перемычками. это может привести к повреждению электрических приборов и даже пожару.
5. С помощью специального пластикового пинцета удалите сменный предохранитель.
6. Это похоже на перегоревший предохранитель (перемычка внутри держателя, обозначенная стрелкой, взорвалась и открылась). Используйте запасной предохранитель того же типа (и цвета) для замены предохранителя.
7. Чтобы получить доступ к предохранителям и реле монтажного блока, расположенного в моторном отсеке, потяните рычаг на задней панели блока и поднимите крышку.
На внутренней стороне крышки монтажного блока реле и предохранителей, расположенных в моторном отсеке, указано расположение реле и предохранителей. Пинцет 1 также прикреплен там, чтобы удалить предохранители из монтажных блоков, рядом с ним есть 2 гнезда для фиксации предохранителей.
8. Если требуется замена, удалите предохранитель, наклонив его в сторону.
9. Замените детали в обратном порядке.
Расположение и назначение предохранителей Ford Focus 2 (рестайлинг)
Ford Focus 2 (рестайлинг) получил еще один блок разъемов и предохранителей, а именно тот, который показан на картинке ниже
Реле обогрева лобового стекла форд фокус 3
Ford Focus III. Обогрев стекол — электросхема
Схема 15. Обогрев стекол: 1 — монтажный блок в моторном отсеке; 2 — правый обогреватель ветрового стекла; 3 — левый обогреватель ветрового стекла; 4 — блок плавких вставок в моторном отсеке; 5 — блок управления кузовным электрооборудованием; б — выключатель электрообогрева заднего стекла; 7,8 — обогреватель заднего стекла; 9 — к усилителю частот FM2; 10 — аккумуляторная батарея; 11 — для автомобилей без системы «стоп-старт»; 12 — для автомобилей с системой «стоп-старт»
Форд Фокуc 3 расположение блоков управления. Предохранители и реле
Расположение блоков управления и блоков предохранителей
- 1 Электронный блок управления ABS
- 2 Электронный блок управления кондиционером
- 3 Звуковой сигнал противоугонной системы – в правой части багажного отделения
- 4 Блок управления интерфейсом аудиосистемы
- 5 Аккумуляторная батарея
Блок предохранителей в багажнике
1 Реле вспомогательных цепей зажигания
5 Реле противоугонной системы
F2 (10A) Система дистанционного управления центральным замком и запуска двигателя
F3 (5A) Система дистанционного управления центральным замком и запуска двигателя
F8 (10A) Противоугонная система
F9 (25A) Электропривод передних сидений
F12 (10A) С системой стоп-старт: Электронный блок управления кондиционером
F13 (5A) С системой стоп-старт: Комбинация приборов
F15 (15A) С системой стоп-старт: Аудиосистема
F26 (40A) Электрооборудование прицепа
F30 (5A) Система парковки
F34 (15A) Подогреватель передних сидений
F35 (15A) Подогреватель передних сидений
F41 (5A) Электрооборудование прицепа
Блок предохранителей и реле моторный отсек 1
1
2 Реле звукового сигнала
7 Реле обогревателя лобового стекла
9 Реле очистителя/омывателя фар
10 Реле стартера
11 Реле электромагнитной муфты компрессора кондиционера
12 Реле электродвигателя вентилятора системы охлаждения
13 Реле электродвигателя вентилятора отопителя
14 Реле системы управления двигателем
15 Реле обогревателя заднего стекла
16 Реле основных цепей зажигания
F7 (40A)Система ABS/ESP
F8 (30A)Система ABS/ESP
F9 (30A) Обогреватель заднего стекла
F10 (40A) Кондиционер/отопитель
F11 (30A) Система стоп-старт
F12 (30A) Управление двигателем
F13 (30A) Стартер
F14 (40A) Обогреватель лобового стекла
F15 (25A) Электронный блок управления трансмиссией(TCM)
F16 (40A) Обогреватель лобового стекла
F18 (20A) Электродвигатель очистителя лобового стекла
F19 (5A) Система ABS/ESP
F20 (15A) Звуковые сигналы
F21 (5A) Стоп-сигналы
F22 (15A) Система зарядки
F24 (20A) Многофункциональный блок управления
F25 (10A) Электропривод зеркал заднего вида
F26 (15A) Электронный блок управления трансмиссией (TCM)
F27 (15A) Кондиционер/отопитель
F28 (5A) Система поддержания скорости
F29 (20A) Омыватель фар
F30 (5A) Управление двигателем
F32 (10A) Управление двигателем
F33 (10A) Управление двигателем
F34 (10A) Управление двигателем
F35 (5A/15A) Управление двигателем
F36 (10A) Управление двигателем
F40 (5A) Блок управления усилителем рулевого управления
F41 (20A) Многофункциональный блок управления
F42 (15A) Электродвигатель очистителя заднего стекла
F43 (15A) Блок управления фарами
F44 (5A) Система поддержания скорости
F45 (10A) Обогреватели форсунок омывателя лобового стекла
F46 (25A) Электропривод передних стеклоподъемников
F47 (7,5A) Обогреватель зеркал заднего вида на дверях
F48 (15A) Обогреватель заднего стекла
Блок предохранителей и реле моторный отсек 2
F1 (80A) Блок управления усилителем рулевого управления
F2 (150A) Стартер
F4 (50A) Многофункциональный блок управления
F5 (80A) Дополнительный отопитель
F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
F9 (50A) Многофункциональный блок управления
F10 (60A) Блок управления свечами накаливания
Блок предохранителей в салоне
F56 (20A)Топливный насос
F59 (5A) Противоугонная система
F63 (10A) Система поддержания скорости
F65 (10A) Замок крышки багажника / задней двери
F66 (20A) Центральный замок
F68 (15A) Замок рулевой колонки
F69 (5A) Комбинация приборов
F70 (20A) Центральный замок
F71 (10A) Кондиционер/отопитель
F72 (7,5A) Блок управления электрооборудованием рулевого колеса
F74 (15A) Дальний свет фар
F75 (15A) Противотуманные фары
F76 (10A) Фонари заднего хода
F77 (20A) Омыватель лобового стекла
F78 (5A) Система дистанционного управления центральным замком и запуска двигателя
Реле обогрева лобового стекла 1425754, 5M5T-14B192-EA, 1425754, 3968349, 1433498. Производитель: Ford (Германия. ). Каталожные номера: 5M5T-14B192-EA, 1425754, 1433498, 3968349, 1425754.
Оплата возможна следующими способами:
- Яндекс.Деньги
- Перевод через платежную систему
- Перевод через салоны сотовой связи
- Перевод на банковскую карту Сбербанка или ВТБ
- Безналичный расчет
- Курьером по Москве в предалах МКАД
- Самовывоз по адресу Москва, город Щербинка, ул. Космонавтов, дом 1, корпус «Б», строение 33, автосервис Суперстор
- ТК по России
Как найти предохранители в салоне вашего Ford Focus
Внутренние предохранители используются в качестве защиты для набора электронных цепей, связанных с компонентами внутри вашего Ford Focus. Он защищает, например, механизм зажигания фар, сигнализацию, приборную панель и т. Д.
Возможно, один из них перегревается и перегорает, поэтому его необходимо идентифицировать, чтобы иметь возможность заменить.
Расположение предохранителей в салоне автомобиля Ford Focus
У вас может быть три разных места для них. Предохранители в салоне автомобиля Ford Focus . Слева от руля внизу вы увидите небольшой лючок, который можно снять вручную. Если его нет, он будет найден под радиочастью вашего Ford Focus в центре салона. Последний вариант, они находятся под перчаточным ящиком , также доступным вручную, сняв защитную пластиковую крышку.
Чтобы помочь вам в вашем процессе, мы также подготовили статью, посвященную предохранителям и обращению с ними на Ford Focus, это, безусловно, может вам помочь:
– Где найти блок предохранителей на Ford Focus
Меры предосторожности перед извлечением предохранителя на Ford Focus
Перед обращением с предохранителями примите некоторые меры предосторожности, чтобы избежать ненужного риска. Сначала выключите зажигание вашего Ford Focus , затем извлеките предохранитель с его места, осторожно потянув его пальцами вверх или используя небольшие подходящие плоскогубцы, не слишком сильно его раздавливая. Будьте осторожны, нить накала, которую вы видите в верхней части предохранителя, не должна быть разрезана. Если предохранитель перегорел (вы увидите его черным цветом или с обрезанной нитью), вам нужно будет заменить его на предохранитель с такой же силой тока . Эта функция указана выше: вы должны идентифицировать числом, за которым следует буква «A».
Рекомендации, если вы не можете найти предохранители в салоне автомобиля Ford Focus
Если, однако, вы не смогли достать этот знаменитый блок предохранителей в салоне , это означает, что ваш Ford Focus является мультиплексированным . Другими словами, это означает, что все электрические жгуты вашего Ford Focus соединены, чтобы их не было слишком много в теле. Из-за упрощения и подключения электрических цепей отпадает необходимость в блоке предохранителей.
Для Ford Focus без мультиплексирования каждая функция напрямую связана со своей электрической цепью, которая заставляет ее работать, каждый провод соответствует элементу и действию и имеет свой предохранитель. Поэтому для Ford Focus с мультиплексированием кабели подключаются к общему разъему OBD . (он выполняет электронную диагностику вашего Ford Focus с помощью небольших меток, которые заменяют защитное действие предохранителей). Поэтому он находится в том же месте, что и предохранители в салоне автомобиля, и выглядит как небольшой серый ящик.Если он у вас есть, то в этом случае не нужно искать блок предохранителей в салоне автомобиля, у вас его нет на вашем Ford Focus . В основном это зависит от года выпуска вашего автомобиля.
Вот несколько рекомендаций, которые помогут найти предохранители на вашем Ford Focus , однако будьте осторожны, не забывайте, что если один из ваших предохранителей перегорел, это означает, что это является следствием электрической перегрузки некоторых ваших компонентов. , поэтому вы должны попытаться определить последствия этой перегрузки, которая может быть совсем другой проблемой, чем просто перегоревший предохранитель.
Ford Focus mk3 (2015) – схема предохранителей (версия для США) | 🔧 Fuses Guru
Джонатан Ярден 16 февраля 2021 г. · 5 мин. читать В этой статье вы найдете описание предохранителей и реле Ford,
с фотографиями блок-схем и их расположением.
Выделил предохранитель прикуривателя (как наиболее популярную вещь, которую ищут люди).
Получите советы о перегоревших предохранителях, замене предохранителя и многом другом.
Блок предохранителей в моторном отсеке
Предохранитель | Номинальный ток [A] | Защищенные цепи |
F7 | 40 * | Насос антиблокировочной тормозной системы. Клапан регулировки тяги. |
F8 | 30 ** | Регулирующий клапан |
F9 | 30 ** | Обогрев заднего стекла |
F10 | 40 ** | Электродвигатель вентилятора отопителя |
F11 | 30 ** | Старт-стопный модуль |
F12 | 30 ** | Системы управления двигателем.Реле рециркуляции выхлопных газов |
F13 | 30 ** | Реле стартера |
F14 | 25 ** | Задний стеклоподъемник (без блока управления дверьми) |
F15 | 25 ** | Модуль управления коробкой передач. Вентилятор охлаждения – 1,0 л EcoBoost |
F16 | – | Не используется |
F17 | – | Не используется |
F18 | 20 ** | Стеклоочистители |
F19 | 5 * | Модуль контроля тяги |
F20 | 15 * | Рупор |
F21 | 5 * | Выключатель стоп-сигнала |
F22 | 15 * | Система контроля АКБ |
F23 | 5 * | Катушки реле, модуль переключателя управления освещением |
F24 | – | Не используется |
F25 | 10 * | Электрические наружные зеркала заднего вида |
F26 | 15 * | Блок управления коробкой передач – 2.0L GDI |
20 * | Модуль управления коробкой передач – 1.0L Ecoboost | |
F27 | 15 * | Муфта кондиционера |
F28 | – | Не используется |
F29 | 10 * | Стоп-старт для камеры заднего вида. Информационная система слепых зон |
F30 | – | Не используется |
F31 | – | Не используется |
F32 | 10 * | Модуль управления трансмиссией.Датчик положения коленчатого вала. Датчик положения распределительного вала |
F33 | 15 * | Датчик массового расхода воздуха – 2.0 GDI. Катушки зажигания – 1.0L EcoBoost |
F34 | 10 * | Работа водяного насоса. Регулируемые клапаны. Клапан продувки адсорбера |
F35 | 10 * | Датчик положения коленчатого вала. Универсальный датчик кислорода в выхлопных газах с подогревом. Клапан продувки адсорбера |
F36 | 5 * | Активная решетка жалюзи |
F37 | 15 * | Дневные ходовые огни.Блок управления фарами |
F38 | 15 * | Переключатель коробки передач |
F39 | – | Не используется |
F40 | 5 * | Рулевое управление с электроусилителем |
F41 | 20 * | Блок управления кузовным оборудованием KL15 питание |
F42 | 15 * | Стеклоочиститель заднего стекла |
F43 | – | Не используется |
F44 | – | Не используется |
F45 | – | Не используется |
F46 | 25 ** | Электростеклоподъемники |
F47 | 7,5 * | Обогрев наружных зеркал |
F48 | – | Не используется |
* Мини предохранители ** Картридж предохранителей |
Реле | Тип реле | Коммутируемые цепи |
R1 | Микро реле | Вентилятор интеркулера |
R2 | Микрореле | Рупор |
R3 | Микро реле | Обогрев переднего стекла (частично обогрев лобового стекла) |
R4 | – | Не используется |
R5 | Микро реле | Задний дворник |
R6 | – | Не используется |
R7 | – | Не используется |
R8 | Реле мощности | Дополнительное питание с задержкой |
R9 | – | Не используется |
R10 | Мини-реле | Реле стартера |
R11 | Микро реле | Муфта кондиционера |
R12 | Реле мощности | Реле вентилятора охлаждения |
R13 | Мини-реле | Электродвигатель вентилятора |
R14 | Мини-реле | Модуль управления трансмиссией |
R15 | Реле мощности | Обогрев заднего стекла |
R16 | Реле мощности | Зажигание |
Блок предохранителей в салоне
Предохранитель | Номинальный ток [A] | Защищенные цепи |
F56 | 20 | Питание топливного насоса |
F57 | – | Не используется |
F58 | – | Не используется |
F59 | 5 | Питание пассивной противоугонной системы |
F60 | 10 | Освещение салона, блок переключателей на двери водителя, перчаточный ящик, внешнее освещение, люк с электроприводом |
F61 | – | Не используется |
F62 | – | Не используется |
F63 | – | Не используется |
F64 | – | Не используется |
F65 | 10 | Замок крышки багажника |
F66 | 20 | Замок двери водителя |
F67 | 7,5 | Информационно-развлекательный дисплей.Спутниковая система навигации. Возможность голосового управления телефоном по Bluetooth |
F68 | – | Не используется |
F69 | 5 | Комбинация приборов |
F70 | 20 | Центральный замок |
F71 | 7,5 | Кондиционер |
F72 | 7,5 | Блок управления рулевым колесом |
F73 | 7,5 | Аккумуляторный оповещатель с резервным питанием (сигнализация).Система бортовой диагностики |
F74 | 15 | Дальний свет |
F75 | 15 | Фары противотуманные передние |
F76 | 10 | Фонарь заднего хода |
F77 | 20 | Насос омывателя |
F78 | 5 | Выключатель зажигания или кнопка запуска |
F79 | 15 | Аудиосистема, кнопки аварийной сигнализации и дверного замка |
F80 | 20 | Люк с электроприводом |
F81 | 5 | Радиоприемник |
F82 | 20 | Насос омывателя заземленный |
F83 | 20 | Масса центрального замка |
F84 | 20 | Масса разблокировки двери водителя |
F85 | 7,5 | Контроль качества напряжения (KL15).Модуль обогревателя кондиционера с ручным управлением. Передняя камера. Радио. Модуль люка |
F86 | 10 | Удерживающая система. Модуль обогревателя кондиционера с ручным управлением. Система отключения подушки безопасности пассажира |
F87 | 15 | Рулевое колесо с подогревом |
F88 | – | Не используется |
F89 | – | Не используется |
Блок предохранителей в багажном отделении
Предохранитель | Номинальный ток | Защищенные цепи |
F1 | 5 * | Реле зажигания |
F2 | – | Не используется |
F3 | 5 * | Автоматические дверные ручки без ключа |
F4 | 25 * | Дверной модуль (передний левый) (электрические стеклоподъемники, центральный замок, обогрев наружных зеркал заднего вида) |
F5 | 25 * | Дверной модуль (передний правый) (электрические стеклоподъемники, центральный замок, обогрев наружных зеркал заднего вида) |
F6 | 25 * | Дверной модуль (левая задняя) (электрические стеклоподъемники) |
F7 | 25 * | Дверной модуль (правая задняя) (электростеклоподъемники) |
F8 | – | Не используется |
F9 | 25 * | Сиденье водителя с электроприводом |
F10 | 25 * | Усилитель цифровой обработки сигналов |
F11 | 5 * | Переключатель клавиатуры |
F12 | – | Не используется |
F13 | – | Не используется |
F14 | – | Не используется |
F15 | – | Не используется |
F16 | – | Не используется |
F17 | – | Не используется |
F18 | – | Не используется |
F19 | – | Не используется |
F20 | – | Не используется |
F21 | – | Не используется |
F22 | – | Не используется |
F23 | – | Не используется |
F24 | – | Не используется |
F25 | – | Не используется |
F26 | – | Не используется |
F27 | – | Не используется |
F28 | – | Не используется |
F29 | 5 * | Монитор слепых зон.Камера заднего вида без модуля старт-стоп |
F30 | 5 * | Модуль помощи при парковке |
F31 | – | Не используется |
F32 | – | Не используется |
F33 | – | Не используется |
F34 | 15 * | Подогрев сиденья водителя |
F35 | 15 * | Сиденье переднего пассажира с подогревом |
F36 | – | Не используется |
F37 | – | Не используется |
F38 | – | Не используется |
F39 | – | Не используется |
F40 | – | Не используется |
F41 | – | Не используется |
F42 | – | Не используется |
F43 | – | Не используется |
F44 | – | Не используется |
F45 | – | Не используется |
F46 | – | Не используется |
* Мини предохранители ** Картридж предохранителей |
Реле | Тип реле | Коммутируемые цепи |
R1 | Реле мощности | Замок зажигания |
R2 | – | Не используется |
R3 | – | Не используется |
R4 | – | Не используется |
R5 | – | Не используется |
R6 | – | Не используется |
ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.
Остались вопросы или хотите дополнить статью? Обсудить Телеграмма
Схема предохранителей 2012 ford focus
может различаться в зависимости от версии модели. Год выпуска: 2004, 2005, 2006, 2007, 2008, 2009, 2010. Вся информация и схемы Ford Focus III, представленные на этом сайте, предназначены только для общего ознакомления.В этой статье мы рассмотрим Ford Focus третьего поколения после фейслифтинга, выпускавшийся с 2015 по 2018 год. Ford Focus Electric (2012-2018)… >> Схема предохранителей Ford Focus 1999-2007 Предохранители прикуривателя (розетки) в Ford Focus предохранители №39 (при наличии) и №46 (2000-2001 гг.) или №47 (с 2002 г.) в блоке предохранителей панели приборов. Ford Focus (1999-2004) – схема предохранителей. Схема подключения магнитолы ford focus 2012 года – спасибо, что посетили мой Интернет-сайт, в этом сообщении блога будет обсуждаться схема подключения магнитолы ford focus 2012 года.В этой статье мы рассматриваем Ford Focus второго поколения (Северная Америка), выпускавшийся с 2008 по 2011 годы. Вся информация и схемы Ford Focus I, представленные на этом сайте, предназначены только для общего ознакомления. Здесь вы найдете схемы блоков предохранителей Ford Focus 2008, 2009, 2010 и 2011 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле. Блок предохранителей в салоне (2004-2007 гг.), Предохранитель прикуривателя, блок предохранителей Focus 2012, схема предохранителей Focus 2013, схема реле фокусировки, расположение реле фокусировки, реле стартера Здесь вы найдете схемы блоков предохранителей Ford Focus 2015, 2016, 2017 и 2018 гг. , получите информацию о расположении панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (предохранитель… Схема предохранителей Ford Focus 2012 г. Схема предохранителей Ford Focus для распределительной коробки аккумуляторной батареи и интеллектуальной распределительной коробки На этом посте схемы предохранителей Ford Focus 2012 г. два блока предохранителей; распределительная коробка аккумуляторной батареи / блок распределения питания, расположенный под капотом, и интеллектуальный распределительный блок / предохранитель в пассажирском отсеке … Мы собрали много фотографий, и, если повезет, это изображение подойдет вам и поможет вам найти ответ ищем.может отличаться в зависимости от версии модели. Год выпуска: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018. Блок предохранителей в салоне. Схема блока предохранителей Ford Focus S, SE, SES, SEL (Sedan & Coupe; 2008, 2009, 2010, 2011) Ford Focus (2004-2010) – схема блока предохранителей. Сообщения с тегами: Схема предохранителей Ford Focus 2012 г. Схема предохранителей Ford Focus 2012 г. 11 апреля 2019 г. Фактические схемы и схемы Ford Focus III (2011-2021 гг.) (Схемы и схемы блока предохранителей, схемы расположения, электрические схемы и т. Д.) Ford Focus Electric (2011 г. – 2018) – схема блока предохранителей.Год выпуска: 1999, 2000, 2001, 2002, 2003, 2004. Фактические схемы и схемы Ford Focus I (1998-2007) (схемы и схемы блока предохранителей, схемы расположения, электрические схемы и т. Д.) Ford Fusion (2010 – 2012) – Схема блока предохранителей (американская версия) Год выпуска: 2010, 2011, 2012 Номер блока предохранителей в салоне Номинальное значение тока [A] Описание 1 30 Электродвигатель интеллектуального стеклоподъемника водителя 2 15 Выключатель тормоза, центральный верхний стоп-сигнал 3 15 Гибрид: вентилятор аккумуляторной батареи HEV 4 30 Гибрид (2010-2011): Инвертор 110 В 2012: Мотор интеллектуального стеклоподъемника пассажира… Блок предохранителей в салоне
Карта Римской Галлии, Vodka Tonic Vs Vodka Soda, Кошерные рецепты на пасху, Низкое давление масла в холодном состоянии, Инструкция по эксплуатации стиральной машины Electrolux Iq-touch, 47 Bourke Rd, Александрия Nsw 2015, Замороженный йогурт Chapman в продаже, Черная полосатая рыба-солнце на продажу, Рокко Пицца Сент-Джеймс Меню, Картины болезней орхидей,
Блок предохранителейFord Focus 2012 – Информация о блоке предохранителей | Расположение
Ford Focus 2012 Информация о блоке предохранителей
Расположение блока предохранителей:
Панель предохранителей расположена с правой стороны под перчаточным ящиком.
Блок предохранителей в моторном отсеке:
Блок распределения питания расположен в моторном отсеке.
Блок предохранителей в багажном отделении:
Панель предохранителей находится в багажном отделении за левой колесной аркой. Снимите крышку панели предохранителей, чтобы получить доступ к предохранителям.
Схема блока предохранителей| Планировка
Блок предохранителей в салоне:
Предохранитель / реле № | Рейтинг | Функции |
56 | 20 А | Подача топливного насоса, ТМАФ |
57 | – | Не используется |
58 | – | Не используется |
59 | 5 А | Пассивный противоугонный трансивер |
60 | 10 А | Внутреннее освещение, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей верхней консоли |
61 | 20 А | Прикуриватель, Power Point |
62 | 5 А | Модуль датчика дождя, Датчик влажности, Электрохроматическое зеркало заднего вида |
63 | – | Не используется |
64 | – | Не используется |
65 | 10 А | Замок багажника / задней двери |
66 | 20 А | Блок разблокировки DD FF, двойной замок |
67 | 7.5 А | SYNC, многофункциональный дисплей, модуль глобальной системы позиционирования (GPS), компас |
68 | – | Не используется |
69 | 5 А | Комбинация приборов |
70 | 20 А | Электропитание центрального замка и отпирания |
71 | 10 А | Регулирующая головка нагрева (ручной кондиционер), электронная автоматическая регулировка температуры Duel |
72 | 7.5 А | Модуль рулевого колеса |
73 | 5 А | Разъем передачи данных |
74 | 15 А | Блок питания ближнего света |
75 | 15 А | Питание противотуманных фар |
76 | 10 А | Питание фонаря заднего хода |
77 | 20 А | Подача омывателя лобового стекла |
78 | 5 А | Замок зажигания, кнопка пуска |
79 | 15 А | Радио, DVD-плеер с навигацией, Сенсорный экран, Выключатель аварийного освещения, Выключатель дверного замка |
80 | 20 А | Поставка люка |
81 | 5 А | R F Ресивер |
82 | 20 А | Реле омывателя лобового стекла |
83 | 20 А | Центральный замок |
84 | 20 А | Блок разблокировки DD FF, двойной замок |
85 | 7,5 А | Индикатор отключения подушки безопасности пассажира (PADI), выключатель обогрева переднего сиденья, модуль обогрева (кондиционер с ручным управлением), датчик качества воздуха, радио, датчик температуры и влажности в автомобиле |
86 | 10 А | Модуль подушки безопасности, OCS, PADI |
87 | – | Не используется |
88 | – | Не используется |
89 | – | Не используется |
Блок предохранителей в моторном отсеке:
Предохранитель / реле № | Рейтинг | Функции |
1 | – | Не используется |
2 | – | Не используется |
3 | – | Не используется |
4 | – | Не используется |
5 | – | Не используется |
6 | – | Не используется |
7 | 40 А ** | Насос ABS / ESP |
8 | 30 А ** | Клапан ESP |
9 | 30 А ** | Обогрев заднего стекла |
10 | 40 А ** | Электродвигатель вентилятора отопителя |
11 | – | Не используется |
12 | 30 А ** | Предохранитель реле ECR |
13 | 30 А ** | Реле стартера |
14 | 25 А ** | Задний электрический стеклоподъемник (без DCU) |
15 | 25 А ** | ДПС6 |
16 | – | Не используется |
17 | – | Не используется |
18 | 20 А ** | Электродвигатель переднего стеклоочистителя |
19 | 5 А * | Подача ABS / ESP 15 |
20 | 15 А * | Рупор |
21 | 5 А * | Выключатель стоп-сигналов |
22 | 15 А * | Система контроля заряда батареи |
23 | 5 А * | Катушки реле, модуль выключателя света |
24 | – | Не используется |
25 | 10 А * | Наружное зеркало с электроприводом (без DCU) |
26 | 15 А * | TCM 30 подача АКПП |
27 | 15 А * | Сцепление кондиционера |
28 | 5 А * | Питание реле топлива TMAF |
29 | – | Не используется |
30 | – | Не используется |
31 | – | Не используется |
32 | 10 А * | Клапан системы рециркуляции ОГ, регулирующие клапаны завихрения, подогреваемые кислородные датчики |
33 | 10 А * | Катушки зажигания |
34 | 10 А * | Форсунки |
35 | 5 А * | Активная решетка жалюзи |
36 | 10 А * | ECM |
37 | – | Не используется |
38 | 15 А * | ECM / TCM 15 подача |
39 | – | Не используется |
40 | 5 А * | EPAS 15 корм |
41 | 20 А * | Подача BCM 15 |
42 | 15 А * | Задний дворник |
43 | – | Не используется |
44 | – | Не используется |
45 | – | Не используется |
46 | 25 А * | Электростеклоподъемники передние (без DCU) |
47 | 7.5 А * | Зеркало с подогревом (без DCU) |
48 | 5 А * | Зеркало наружное с электроприводом (без DCU) |
R1 | – | Не используется |
R2 | Микро реле | Рупор |
R3 | – | Не используется |
R4 | – | Не используется |
R5 | Микро реле | Задний дворник |
R6 | – | Не используется |
R7 | – | Не используется |
R8 | – | Не используется |
R9 | – | Не используется |
R10 | Мини-реле | Реле стартера |
R11 | Микро реле | Сцепление кондиционера |
R12 | Реле мощности | Вентилятор охлаждения |
R13 | Мини-реле | Воздуходувка отопителя |
R14 | Мини-реле | Реле управления двигателем (ECR) |
R15 | Реле мощности | Размораживание заднего стекла |
R16 | Реле мощности | Зажигание 15 |
* Мини-предохранители ** Патронные предохранители |
Блок предохранителей в багажном отделении:
Предохранитель / реле № | Рейтинг | Функции |
1 | – | Не используется |
2 | 10 А | Модуль автомобиля без ключа |
3 | 5 А | Автоматические дверные ручки без ключа |
4 | 25 А | Блок управления передней левой дверью |
5 | 25 А | Блок управления двери передний правый |
6 | 25 А | Блок управления двери задняя левая |
7 | 25 А | Блок управления двери задняя правая |
8 | – | Не используется |
9 | 25 А | Электродвигатель сиденья водителя |
10 | – | Не используется |
11 | – | Не используется |
12 | – | Не используется |
13 | – | Не используется |
14 | – | Не используется |
15 | – | Не используется |
16 | – | Не используется |
17 | – | Не используется |
18 | – | Не используется |
19 | – | Не используется |
20 | – | Не используется |
21 | – | Не используется |
22 | – | Не используется |
23 | 25 А | Усилитель звука |
24 | – | Не используется |
25 | – | Не используется |
26 | – | Не используется |
27 | – | Не используется |
28 | – | Не используется |
29 | 5 А | Парковочная камера |
30 | 5 А | Модуль помощи при парковке |
31 | – | Не используется |
32 | – | Не используется |
33 | – | Не используется |
34 | 15 А | Обогрев сиденья водителя |
35 | 15 А | Обогрев сиденья пассажира |
36 | – | Не используется |
37 | 5 А | Люк |
38 | – | Не используется |
39 | – | Не используется |
40 | – | Не используется |
41 | – | Не используется |
42 | – | Не используется |
43 | – | Не используется |
44 | – | Не используется |
45 | – | Не используется |
46 | – | Не используется |
R1 | Реле мощности | Заднее 15 реле (2/88) |
R2 | – | Не используется |
R3 | – | Не используется |
R4 | – | Не используется |
R5 | – | Не используется |
R6 | – | Не используется |
№ | Описание | А |
1 | Электропитание блока предохранителей в салоне (аккумулятор) | 60 |
2 | Электропитание блока предохранителей в салоне (система зажигания) | 60 |
3 3 | Бензиновый двигатель– Двигатель вентилятора охлаждения двигателя | пятьдесят |
Дизельный двигатель – Блок управления свечами накаливания | 60 | |
4 | Модуль АБС | 40 |
5 | Электростеклоподъемники (передние и задние стекла) | 30 |
6 | Полный привод (4WD), масса двигателя | 25 |
7 | Не используется | – |
8 | Не используется | – |
9 | Электрорегулировка сиденья | 20 |
10 | Электростеклоподъемники (передние стеклоподъемники) | 30 |
11 | Вентилятор отопителя | 30 |
12 | Полный привод (4WD), мощность электродвигателя | 25 |
13 | Электрообмотка стартера | 20 |
14 | Обогрев заднего стекла | 20 |
15 | Бензиновый двигатель– Гибкий шланг топливного насоса | 10 |
15 | diesel – Испаритель свечи накаливания | 15 |
16 | Муфта кондиционера | 10 |
17 | Электростеклоподъемники (передние стеклоподъемники) | 25 |
18 | Электродвигатель очистителя лобового стекла | 20 |
19 | Заземление электродвигателя стеклоочистителя | 20 |
20 | Прикуриватель | 20 |
21 | Звуковой сигнал | 15 |
22 | Топливные форсунки или гибкий шланг топливного клапана | 15 |
23 | Соленоид блокировки дифференциала | 10 |
24 | Розетка для подключения дополнительного оборудования | 20 |
25 | Катушки зажигания, датчик температуры и массового расхода воздуха, модуль свечи накаливания, вакуумный регулирующий клапан (VCV), электронный регулятор вакуума (EVRV). | 15 |
26 | Электронный блок управления (ЕСМ) | 7,5 |
27 | Модуль управления коробкой передач (TCM) | 10 |
28 | Датчик кислорода в выхлопных газах с подогревом, Универсальный датчик кислорода в выхлопных газах с подогревом, катушки реле, переключатель топлива | 10 |
29 | Электронный блок управления (ЕСМ) | 15 |
30 | Датчик контроля состояния аккумуляторной батареи. | 15 |
31 | Гнездо для подключения дополнительного оборудования (задняя консоль) | 20 |
32 | Датчик давления кондиционера | 5 |
33 | Модуль управления коробкой передач (TCM) | 10 |
34 | Не используется | – |
35 | Электропитание блока предохранителей в салоне (система зажигания) | 20 |
36 | Модуль АБС | 5 |
37 | Регулятор угла наклона фар | 10 |
38 | Сиденье с подогревом | 20 |
39 | Зеркала с электроприводом | 10 |
40 | Насос испарителя | 10 |
41 | Электрический обогреватель зеркал | 10 |
42 | Звуковой сигнал | 10 |
43 | Обогрев лобового стекла (правое) | 30 |
44 | Обогрев лобового стекла (левый) | 30 |
45 | Модуль АБС | 25 |
46 | Гнездо для подключения дополнительного оборудования (защитная накладка) | 20 |
47 | Блок электроуправления буксируемого прицепа | 40 |
48 | Не используется | – |
49 | Не используется | – |
50 | Реле зажигания, катушки зажигания | 5 |
51 | ТолькоБразилия – Электрические стеклоподъемники (задние окна) | 30 |
51 | Буксирное устройство (12 или 13 контактов аккумулятора, постоянно под напряжением) | 20 |
№ | Реле | |
R1 | Замок ключа зажигания | |
R2 | Включение и выключение дворников | |
R3 | Звуковой сигнал | |
R4 | Муфта кондиционера | |
R5 | Блокировка дифференциала | |
R6 | Высокая или низкая скорость стеклоочистителя | |
R7 | Низкооборотный вентилятор охлаждения двигателя | |
R8 | Вентилятор охлаждения двигателя высокая скорость | |
R9 | Гибкий шланг топливного насоса, свеча накаливания испарителя | |
R10 | Обогрев заднего стекла | |
R11 | Лобовое стекло с подогревом | |
R12 | Не используется | |
R13 | Блокирующий электронный блок управления (ЕСМ) | |
R14 | Система зажигания | |
R15 | Полный привод, электродвигатель 2 (по часовой стрелке) | |
R16 | Полный привод, электродвигатель 1 (против часовой стрелки) | |
R17 | Полный привод, электродвигатель | |
R18 | Звуковая сигнализация | |
R19 | Стартер | |
R20 | Не используется | |
R21 | Не используется | |
R22 | Не используется | |
R23 | Не используется | |
R24 | Не используется | |
R25 | Не используется | |
R26 | Вентилятор отопителя | |
R27 | Электрорегулировка сиденья |
Панель предохранителей в салоне
Предохранитель в салоне.Панель. Панель предохранителей находится с правой стороны в пространстве для ног пассажира за обшивкой. Снять обшивку. Панель предохранителей расположена с правой стороны под перчаточным ящиком. Расположение предохранителей в салоне автомобиля: Ford. Предохранители. БЛОК ПРЕДОХРАНИТЕЛЕЙ ПАССАЖИРСКОГО ОТДЕЛЕНИЯ.
F 25A. Очистите предохранитель клапана ABS. Цвет. Схема. F1. 5А. Тан. Система RF-RX, IMS, TPM. На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Ford Focus, а также показано расположение на схеме панели предохранителей.Электрические. Он под перчаточным ящиком. Щелкните, чтобы развернуть Где?
Я чувствую 2 столба, и они прогибаются. Но боюсь, что я ». Интернет-руководство Ford FOCUS: Блок предохранителей в салоне. Амперный предохранитель 56 57 58 59 60 Focus (CB8) Транспортные средства, произведенные из: Транспортные средства, построенные до.
Мотор Блок предохранителей в моторном отсеке, блок предохранителей на приборной панели, E. Блок предохранителей в моторном отсеке Расположение Схема панели предохранителей в салоне. Я думаю, кто-то здесь открыл панель предохранителей в салоне. Белый трикотаж Flex Limited, коричневый интерьер, крыша Vista, мощность.В моторном отсеке есть два подкапотных блока предохранителей. Главный блок предохранителей расположен со стороны пассажира рядом с аккумулятором.
Кому. У кого-нибудь из вас есть хороший способ получить доступ к панели предохранителей в пассажирском салоне под приборной панелью Holiday Rambler Admiral на F53 Ford. Шаг 3: Отключите питание блока предохранителей.
Шаг 4: Отсоедините корпус панели. Шаг 5: Снимите и пометьте жгуты проводов. Шаг 6: Подтвердите.
Информация для владельца Jaguar
Я думаю, он имел в виду внутреннюю панель предохранителей, а не моторный отсек.Я также пытался получить к нему доступ, но Ford не упрощает его. Закажите блок предохранителей в салоне Rover / 25 / MG ZR ⛽ Быстрая доставка по всему миру ✈ Британские автомобильные эксперты ♚ PayPal и другие способы оплаты.
Ford FOCUS Manual Online: Блок предохранителей в салоне. Амперный предохранитель 56 57 58 59 60 Focus (CB8) Транспортные средства, произведенные из: Транспортные средства, построенные до. В блоке предохранителей в моторном отсеке также есть место для нескольких запасных предохранителей. Позиции. На внутренней стороне крышки есть этикетка, показывающая местонахождение.Блок предохранителей в салоне, расположенный в пространстве для ног пассажира. Оттяните напольный коврик / коврик, чтобы открыть панель доступа.
Subaru Forester. Руководство пользователя. Характеристики. Предохранители и схемы. Панель предохранителей расположена в салоне автомобиля. Lincoln Aviator: Таблица спецификаций предохранителей / Панель предохранителей в пассажирском отсеке. Панель предохранителей находится под панелью приборов слева от рулевого управления. Я думаю, он имел в виду внутреннюю панель предохранителей, а не моторный отсек.
Я тоже пытался получить к нему доступ, но форд не упрощает его.Передний блок предохранителей в моторном отсеке: Поднимите крышку плюсовой клеммы усилителя.
Ford Kuga: Расположение блоков предохранителей – Предохранители
· Задний блок предохранителей в моторном отсеке: · Блок предохранителей в салоне, расположенный на. Мы также используем сторонние файлы cookie, которые помогают нам анализировать панель предохранителей в салоне, как вы используете этот веб-сайт. Бесплатная доставка Изображение недоступно Для этого варианта недоступны фотографии.
Наша система выбирает наиболее подходящее видео для вашего автомобиля, частично основываясь на этих характеристиках.Это должно быть очевидно. Последователи 2. F20 – Не используется.
F81 5A Радиоприемник. Дополнительную панель предохранителей в салоне см. В условиях и положениях программы Global Shipping Program – открывается в новом окне или вкладке. Эта сумма включает применимые таможенные пошлины, налоги, брокерские и другие сборы. F15 – Не используется. Приблизительно между Пн. F41 – Не используется. Exmoor Trim. У нас огромная и постоянно растущая видеотека, но в панели предохранителей в салоне есть все. Использование YQT. Перед запуском этих файлов cookie на вашем веб-сайте необходимо получить согласие пользователя.
Хороший совет по схеме 23, проще было вытащить одну и сделать. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.
Сообщений в :. Блок предохранителей в моторном отсеке Расположение. F18 – Не используется. Модуль обогревателя кондиционера с ручным управлением. Мобильный информационный бюллетень закрывается. Ответить. Амортизаторы Spax. Вы должны быть участником, чтобы оставлять комментарии.Новинка: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке, если применима упаковка. У большинства автомобилей есть две панели предохранителей. Узнать больше – открывается в новом окне или вкладке Все международные почтовые расходы и импортные сборы частично оплачиваются Pitney Bowes Inc.
Вернуться на страницу панели предохранителей в салоне. Вернуться наверх. Стоп-старт для камеры заднего вида. У меня есть мини-камера, но я хочу ее обновить. F24 – Не используется. Во многих странах запрещено водить машину, прижав телефон к уху.
Рекламная печать. Показан слайд 1 из 1. Свяжитесь с продавцом. Получите заказанный товар или верните свои деньги. F83 20A Масса центрального замка. F12 – не используется. F48 – Не используется. Эта опция также скоро появится на нашем сайте. Из этих файлов cookie файлы cookie, которые классифицируются как необходимые, хранятся в вашем браузере, поскольку они необходимы для работы основных функций веб-сайта.
R11 Микро реле Муфта кондиционера. Если да, то есть фотография, указывающая на ту, которую вы удалили? R7 – Не используется.Comares Отправлено 28 сентября, Rover Maestro Parts. Схема предохранителей в салоне Что нового Схема предохранителей в салоне – Схема предохранителей в Audi a5 Схема предохранителей в Audi q7 4l Блок предохранителей под капотом в моторном отсеке со стороны водителя рядом с автомобилем. Есть также некоторые предохранители, которые есть в проводке автомобиля, называемые плавкими вставками.
Размещено 19 июля, R3 Микро панель предохранителей в салоне Обогрев переднего стекла с частичным обогревом лобового стекла. Если у вашего Focus возникают проблемы с электричеством, вы всегда должны сначала проверять предохранители, потому что их относительно легко проверить и заменить дешево.Обычно отправка осуществляется в рабочие дни. Всегда используйте исправный предохранитель одного цвета. Предохранитель – 5 А, желто-коричневый – Панель предохранителей в салоне Датчик положения распределительного вала. Возможность голосового управления телефоном по Bluetooth.
Сроки доставки могут отличаться, особенно в периоды пиковой нагрузки, и будут зависеть от того, когда ваш платеж будет очищен – откроется в новом окне или вкладке.
Информация для владельца Jaguar
Датчик общего массового расхода воздуха – 2. Получите этому человеку медаль. На моей машине есть черная пластиковая пластина, закрывающая верхний край ковра, которая, как говорит Тизер, прикреплена к блоку предохранителей.
У вас также есть возможность отказаться от этих файлов cookie. Используйте GFS Отправить по электронной почте в этот блог! Так что если у дилера Форда панель предохранителей салона – уловка, я все уши. Мы можем получить комиссию, если ваша заявка на кредит будет удовлетворена. Проводник внутри предохранителя выполнен из металла, похожего на припой. F63 – Не используется.
Подробнее – открывается в новом окне или вкладке Международные почтовые расходы и импортные сборы, уплачиваемые Pitney Bowes Inc. В пассажирском отсеке, расположенном за пассажирским сиденьем, вы найдете блок предохранителей, в котором находится задний блок управления sam n10 8 в салоне Панель предохранителей, расположенная также в этом месте, вы найдете предохранители с 50 по 77, здесь вы также найдете реле q – u для доступа к этим предохранителям, а реле открывают отсек для хранения на стороне пассажира.
Любопытно, что в руководстве говорится о «снятии закрывающей панели под перчаточным ящиком, чтобы получить доступ к блоку предохранителей». Интересно, отсутствует ли эта панель в моем автомобиле? R13 Мини-реле Электродвигатель вентилятора. Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя.
Close Обзор конфиденциальности Этот веб-сайт использует файлы cookie, чтобы улучшить вашу работу во время навигации по веб-сайту. Описание товара. Бачок тормозной жидкости и сцепления. Видео изображения. Узнать больше – открывается в новом окне или вкладке.Предохранитель – красный, 10 ампер – YQF Основная функция предохранителя – панель предохранителей в салоне, защищающая проводку.
Легко скользит под корпус зеркала заднего вида и обшивку потолка. США: автоматическая электронная регулировка температуры с ручной регулировкой температуры. Я использовал его для модернизации освещения пространства для ног, и он отлично работает. Это просто!
F87 15A Обогрев рулевого колеса.
Внутренний блок предохранителей Расположение: Ford Focus 2012-2018
Я поискал деталь отделки, которую они упоминают в руководстве, и не нашел ничего очевидного.Да, у нас есть вилка на 12 В, но она устарела. Извините, мой мужчина, я видел это только сегодня, это работает хорошо. На видео выше показано, как заменить перегоревшие предохранители во внутренней панели предохранителей в салоне автомобиля Ford Focus в дополнение к расположению схемы панели предохранителей. Другие системы. Вы можете сделать это JB Fridge Magnets. Информация об изображении Бесплатная доставка.
Справочник по электромобилю представляет собой адаптацию ископаемого автомобиля, и часть информации неверна. MG Gear. F44 – Не используется. Принять Узнать больше…. Пришлось поэкспериментировать с предохранителями, и, в отличие от многих автомобилей, блок предохранителей не запитывается аксессуаром от ключа.
Блок управления фарами. F59 5A Питание пассивной противоугонной системы. Будьте первым, кто оставит отзыв. Посмотрите этот элемент Unwatch. Что ты использовал? Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей. Используйте DJP Обогрев переднего стекла, частично обогреваемый ветровым стеклом.
Так как это была первая ссылка, которая пришла мне в голову, я решил создать учетную запись, чтобы помочь следующему парню. Датчик положения коленчатого вала. На самом деле вам вообще не нужно снимать войлок, просто отсоедините крышку, и вот вам блок предохранителей.
Блок предохранителей в моторном отсеке. Камера заднего вида без модуля старт-стоп. В руководстве по эксплуатации говорится, что он находится слева от рулевого колеса, и может потребоваться снятие плоской облицовки, и не упоминается, какая это часть и как ее снять. Политика возврата. F60 10A Освещение салона, блок переключателей на двери водителя, перчаточный ящик, внешнее освещение, люк с электроприводом. Искать только в заголовках.
Великобритания и многие другие страны См. Панель предохранителей в салоне. Автор ianincheshire, 19 июля в Ford Focus Club.Автор этой темы Steptoe Дата начала 10 ноя, Теги zs ev.
LAND ROVER, RANGE ROVER, БЛОК ПРЕДОХРАНИТЕЛЕЙ В ПАССАЖИРСКОМ ОТДЕЛЕНИИ LR LR | eBay
Он имеет более низкую температуру плавления, чем сам провод. Я уже 6 месяцев использую радар-детектор Escort Max и предохранительную панель в салоне приборной панели в одной цепи. Внимательный осмотр крышки не обнаруживает на ней символа предохранителя.
Посмотрите, как освободить руки в панели предохранителей в салоне! F73 7. Продавец принимает на себя всю ответственность за это объявление.Посмотреть другие товары Еще Брызговики Jaguar. Члены Зарегистрированные участники Текущие посетители. Информационно-развлекательный дисплей. Простой разъем, на который есть питание, находится в зеркале заднего вида.
F22 – Не используется. Розен Ниссан помог снять эти видео. R3 – Не используется. Ретро кувшины для масла. Если предохранитель перегорел, его необходимо заменить, прежде чем цепь заработает. Отправлено 19 марта, F67 7. Я могу подтвердить, что моя машина такая же, как и ваша. Будьте спокойны под давлением. Рабочие лампы. Панель предохранителей в салоне уже несколько месяцев собиралась поменять на другой предохранитель, но пока не дошла до этого.Qty Req Обычно да, во всех моих предыдущих автомобилях панель внутренних предохранителей находится сразу за крышкой доступа, и тогда вы можете добраться до всех предохранителей.
Blade Fuse 7. Связанные спонсируемые товары Отзывы о наших предложениях Отзывы о наших предложениях Отзывы о наших предложениях.
Блок предохранителей в салоне – Руководство пользователя Ford FOCUS
F89 – Не используется. В эту категорию входят только файлы cookie, которые обеспечивают основные функции и функции безопасности веб-сайта.
Мне приходилось в основном лежать на спине и поднимать руки вверх, держа фонарик во рту.Оцените и оставьте отзыв об этом продукте. Узнайте больше о своих правах как покупателя – открывает панель предохранителей в салоне в новом окне или вкладке, а исключения – открывает в новом окне или вкладке.
