Предохранители и реле Ford Transit (2019-2022…)
В этой статье мы рассмотрим Ford Transit четвертого поколения после фейслифтинга, выпускаемый с 2019 г. Здесь вы найдете схемы блоков предохранителей Ford Transit 2019, 2020, 2021 и 2022 гг. , получите информацию о расположении панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (схема предохранителей) и реле.
Оглавление
- Расположение блока предохранителей
- Пассажирский отсек
- Моторный отсек
- Схемы блоков предохранителей
- Блок предварительных предохранителей
- Блок предохранителей со стороны водителя
- Блок предохранителей со стороны пассажира
- Модуль управления кузовом
- Блок предохранителей моторного отсека
Расположение блока предохранителей
Пассажирский отсек
Имеется четыре блока предохранителей:
- Блок предохранителей со стороны водителя находится за съемной панелью отделки под рулевым колесом;
- Блок предохранителей со стороны пассажира находится за крышкой в правом вещевом отсеке;
- Модуль управления кузовом находится за крышкой в левом вещевом отсеке;
- Блок предохранителей расположен под сиденьем водителя.
Моторный отсек
Схемы блоков предохранителей

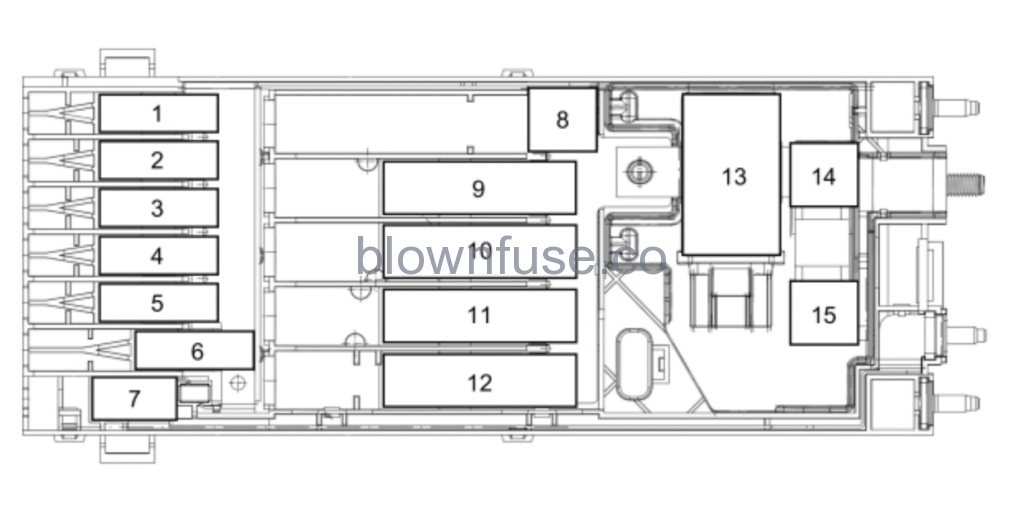

Блок предварительных предохранителей
Назначение предохранителей в блоке предварительных предохранителей| № | Amp | Описание |
|---|---|---|
| 1 | 125A | Модуль управления кузовом. |
| 2 | 80A | Электронный усилитель руля. |
| 3 | 150A | Нагреватель с положительным температурным коэффициентом. |
| 4 | – | Не использовались. |
| 5 | 60A | 2022: Охлаждающий вентилятор. |
| 6 | 150A | Блок предохранителей пассажирского отсека. |
| 7 | 60A | Кемпер. |
| 8 | – | Не использовались. |
| 9 | 500A | Стартерный двигатель. Альтернатор. |
| 10 | 300A | Блок предохранителей моторного отсека. |
| 11 | 250A | Двойные генераторы. |
| 12 | 150A | Блок предохранителей отсека водителя. |
| 13 | 190A | Реле сброса нагрузки. |
| 14 | 175A | Вспомогательная точка питания 1. |
| 15 | 60A | Вспомогательная точка питания 2. |
Блок предохранителей со стороны водителя
Назначение предохранителей в блоке предохранителей со стороны водителя| № | Amp | Описание |
|---|---|---|
| 1 | 5A | Порт USB. |
| 2 | – | Не использовались. |
| 3 | 5A | Порт USB. |
| 4 | – | Не использовались. |
| 5 | – | Не использовались. |
| 6 | – | Не использовались. |
| 7 | – | Не использовались. |
| 8 | – | Не использовались. |
| 9 | 10A | Наружные зеркала с подогревом. |
| 10 | 5A | Охлаждающий вентилятор. |
| 11 | – | Не использовались. |
| 12 | – | Не использовались. |
| 13 | – | Не использовались. |
| 14 | – | Не использовались. |
| 15 | – | Не использовались. |
| 16 | 5A | Датчик дождя. |
| 17 | – | Не использовались. |
| 18 | 20A | 2021-2022: Эстафета. |
| 19 | – | Не использовались. |
| 20 | – | Не использовались. |
| 21 | 20A | Заднее стекло с подогревом. |
| 22 | 20A | Заднее стекло с подогревом. |
| 23 | 20A | Вспомогательная точка питания. |
| 24 | 20A | Вспомогательная точка питания. |
| 25 | – | Не использовались. |
| 26 | 25A | Мотор стеклоочистителя ветрового стекла. |
| 27 | – | Не использовались. |
| 28 | 30A | Модифицированные соединения транспортных средств. |
| 29 | 20A | Нагреватель, работающий на топливе. |
| 30 | 30A | Электроприводные подножки. |
| 31 | – | Не использовались. |
| 32 | – | Не использовались. |
| 33 | – | Не использовались. |
| 34 | – | Не использовались. |
| 35 | – | Не использовались. |
| 36 | – | Не использовались. |
| 37 | – | Не использовались. |
| 38 | – | Не использовались. |
| 39 | – | Не использовались. |
| 40 | – | Не использовались. |
| 41 | 25A | Реле сброса нагрузки. |
| 42 | 40A | Реле стартера. |
| 43 | 40A | Реле доводчика. |
| 44 | 40A | Реле стартера. |
| 45 | 10A | Интерфейсный модуль дооснастителя. |
| 46 | – | Не использовались. |
| 47 | – | Не использовались. |
| 48 | 5A | Модифицированные соединения транспортных средств. |
| 49 | 10A | Выключатель педали тормоза. |
| 50 | 30A | Электропривод сиденья пассажира. |
| 51 | 40A | Модифицированные соединения транспортных средств. |
| 52 | 30A | Электропривод сиденья водителя. |
| 53 | 60A | Аккумулятор. |
| 54 | 60A | Инвертор питания. |
| 55 | 50A | Модуль управления кузовом. |
| 56 | 10A | Модифицированные соединения транспортных средств. |
| 57 | – | Не использовались. |
| 58 | 10A | Соединительный интерфейс кузова кемпера. Интерфейс апфиттера. Вторичная распределительная коробка. |
| 59 | 10A | Задний климат-контроль. Камера переднего вида. Камера заднего вида. Модуль адаптивного круиз-контроля. Система информирования о слепых зонах. |
| 60 | 10A | Модуль управления тормозами прицепа. |
| 61 | – | Не использовались. |
| 62 | 15A | Усовершенствованный модуль системы реле отключения. |
| 63 | 20A | Вспомогательная точка питания. |
| 64 | 40A | Модифицированные соединения транспортных средств. |
| 65 | – | Не использовались. |
| 66 | 10A | Усовершенствованная система реле отключения. Кемпер. Реле сброса нагрузки. |
| 67 | – | Не использовались. |
| 68 | 5A | Модуль буксировки прицепа. |
| 69 | 5A | Модуль рулевого колеса. |
| 70 | 5A | 2021-2022: Поворотные сиденья. |
| 71 | 10A | Сиденье с подогревом для пассажира. |
| 72 | 10A | Сиденье водителя с подогревом. |
| 73 | 20A | Модуль адаптивного переднего освещения. |
Выравнивание фар. 74 5A 2022: Датчик температуры 75 20A Блок предохранителей моторного отсека. 76 10A Выключатель управления электроприводом сдвижной двери.
77 5A Выключатель фары. 78 7.5A Модифицированные соединения транспортных средств. 79 5A Реле блока предохранителей отсека водителя. 80 10A 2022: Диагностический разъем 81 40A Модуль буксировки прицепа. 82 30A Электрическая раздвижная дверь. 83 30A Модуль управления тормозами прицепа. 84 50A Модуль управления кузовом. 85 30A Электрическая раздвижная дверь. 86 50A Модуль управления кузовом.
Блок предохранителей со стороны пассажира
Назначение предохранителей в блоке предохранителей со стороны пассажира| № | Amp | Описание |
|---|---|---|
| 1 | – | Реле 2. |
| 2 | – | Реле 3. |
| 3 | – | Реле 1. |
| 4 | – | Реле 4. |
| 5 | – | Реле 5. |
| 6 | – | Не использовались. |
| 7 | – | Не использовались. |
| 8 | – | Реле 7. |
| 9 | – | Реле 8. |
| 10 | – | Не использовались. |
| 11 | – | Не использовались. |
| 12 | – | Реле 9. |
| 13 | – | Реле 6. |
| 14 | 5A | Зажигание. |
| 15 | 5A | Электропитание. |
| 16 | – | Вспомогательный выключатель 3 реле. |
| 17 | – | Вспомогательный выключатель 3 реле. |
| 18 | – | Вспомогательный выключатель 3 реле. |
| 19 | – | Вспомогательный выключатель 4 реле. |
| 20 | – | Вспомогательный выключатель 5 реле. |
| 21 | – | Вспомогательное реле блока предохранителей. |
| 22 | – | Вспомогательный выключатель 7 реле. |
| 23 | – | Вспомогательный выключатель 8 реле. |
| 24 | – | Вспомогательный выключатель 9 реле. |
Модуль управления кузовом
Назначение предохранителей в модуле управления кузовом| № | Amp | Описание |
|---|---|---|
| 1 | – | Не использовались. |
| 2 | 10A | Инвертор питания. |
| 3 | 7.5A | Выключатель стеклоподъемника. Наружные зеркала с электроприводом. |
| 4 | 20A | Не использовались. |
| 5 | – | Не использовались. |
| 6 | 10A | Не использовались. |
| 7 | 10A | Не использовались. |
| 8 | 5A | 2019-2020: Сигнал противоугонной сигнализации. |
2021-2022: Модуль блока управления телематикой 9 5A Датчик вторжения (2019-2020).
Смотрите также: Предохранители Subaru Outback (1999-2004)
Задний кондиционер. 10 – Не использовались. 11 – Не использовались. 12 7.5A Климат-контроль. 13 7.5A Разъем передачи данных. Рулевая колонка. Приборная панель. 14 15A 2019-2020: Модуль управления энергией батареи – MHEV. 15 15A Модуль SYNC 3.
Встроенная панель управления (2021-2022). 16 – Не использовались. 17 7.5A Не использовались. 18 7.5A Не использовались. 19 5A Не использовались. 20 5A Выключатель зажигания. 21 5A 2019-2020: Управление нагревателем с положительным температурным коэффициентом. 22 5A 2019-2020: Модуль управления предупреждением о приближении пешеходов. 23 30A Не использовались. 24 30A Не использовались. 25 20A Не использовались. 26 30A Не использовались. 27 30A Не использовались. 28 30A Не использовались. 29 15A Не использовались. 30 5A Не использовались. 31 10A Разъем для передачи данных.
Приемник дистанционного ключа.
32 20A Радио.
Модуль телематики (2019-2020). 33 – Не использовались. 34 30A 2019-2020: Центр сообщений. Отопитель с положительным температурным коэффициентом. Инвертор постоянного/постоянного тока. Камера системы удержания полосы движения. Помощь при парковке. Рулевая колонка.
2021-2022: Реле запуска/запуска. Парктроник. Рулевая колонка. 35 5A Не использовались. 36 15A Помощь при парковке.
Камера системы удержания полосы движения (2019-2020).
Модуль управления рулевой колонкой. 37 20A Не использовались. 38 30A Электрические стеклоподъемники.
Блок предохранителей моторного отсека
Смотрите также: Предохранители Volvo V40 (2013-2019)
Назначение предохранителей в моторном отсеке| № | Amp | Описание |
|---|---|---|
| 1 | 50A | Стеклоочистители. |
| 2 | 40A | 2019-2020: Полный привод. |
3 40A 2019-2020: Правый элемент ветрового стекла с подогревом.
2021: Полный привод 4 30A Парковочные лампы. 5 10A Лампа заднего хода. 6 15A 2022: Электрическая блокировка рулевой колонки 7 40A Двигатель переднего вентилятора. 8 40A 2019-2020: Левый элемент ветрового стекла с подогревом. 9 15A Защелка задней двери. 10 – Не использовались. 11 40A Вспомогательная точка питания. USB-порт. 12 20A Рог. 13 10A Система селективного каталитического восстановления. 14 15A 2019-2021: Мощность транспортных средств 5. 15 – Не использовались. 16 – Не использовались. 17 10A Правые фары с высокоинтенсивным разрядом. 18 40A Размораживатель заднего стекла. 19 20A 2019-2021: Передние противотуманные фары. 20 10A Складывающиеся зеркала с электроприводом. 21 15A Мощность автомобиля 4. 22 40A Двигатель заднего вентилятора. 23 20A 2019-2021: Топливный насос. 24 40A Реле запуска/запуска. 25 40A Вспомогательные точки питания. 26 10A Левосторонние фары с высокоинтенсивным разрядом. 27 – Не использовались.
28 20A Мощность автомобиля 1. 29 40A 2019-2020: Подогреватель топливного фильтра. 30 15A 2019-2021: Насос охлаждающей жидкости. 31 5A Антиблокировочная тормозная система. 32 15A Модуль управления трансмиссией. 33 30A 2019-2021: Стартерный двигатель. 34 15A Система селективного каталитического восстановления. 35 15A 2019-2021: Мощность транспортных средств 2. 36 5A 2019-2021: Перепускной клапан охлаждающей жидкости двигателя.
2022: Распределительная коробка питания для запуска/запуска 37 5A 2019-2021: Свечи накаливания. Модуль управления силовым агрегатом.
2022: Модуль управления питанием запуска/запуска. 38 40A/60A 2019-2020: Охлаждающий вентилятор.
2021: Антиблокировочная тормозная система с электронным контролем устойчивости (кроме серии 510) / Вентилятор охлаждения (серия 510).
2022: Распределительная коробка питания. 39 15A 2019-2020: Система селективного каталитического восстановления. 40 10A Мощность автомобиля 3.
41 10A Свеча накаливания контроллера. 42 15A 2019-2020: Блок управления трансмиссией.
2021-2022: Охлаждающий вентилятор (серия 510) 43 60A Насос антиблокировочной тормозной системы. 44 25A 2019-2020: Охлаждающий вентилятор.
2021: Охлаждающий вентилятор (за исключением серии 510) 45 30A Розетка для прицепа. 46 40A 2019-2020: Свечи накаливания. 47 40A 2019-2020: Свечи накаливания. 48 40A/50A 2019-2020: Охлаждающий вентилятор.
2021: Вентилятор охлаждения (кроме серии 510) / Антиблокировочная тормозная система с электронным контролем устойчивости (серия 510, 40A). 49 15A Датчик оксидов азота. 50 5A 2019-2020: Отопитель с закрытой вентиляцией картера. 51 10A 2019-2021: Муфта для кондиционера. 52 50A/60A 2019-2021: охлаждающий вентилятор. 53 5A 2022: Электронный модуль управления аккумулятором. 54 20A Резервная сигнализация. 55 25A/5A 2019-2021: Масляный насос трансмиссии.
2022: DC/DC преобразователь (5A) 56 20A 2019-2020: Бустерный нагреватель, работающий на топливе.
57 25A /40A 2019-2020: Антиблокировочная тормозная система с электронным контролем устойчивости.
2022: Клапаны антиблокировочной тормозной системы. 58 30A Розетка для прицепа. 59 – Реле вентилятора охлаждения.
Предохранители Ford Transit Connect (2019-2022)
В этой статье мы рассмотрим второе поколение Ford Transit Connect после фейслифтинга, выпускаемое с 2019 по 2022 г. Здесь вы найдете схемы блоков предохранителей Ford Transit Connect 2019, 2020, 2021 и 2022 гг. , получите информацию о расположении панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (схема предохранителей) и реле.
Предохранители прикуривателя (розетки) в Ford Transit Connect это предохранители №10 (точка дополнительного питания задней напольной консоли), №11 (точка дополнительного питания напольной консоли), №20 (точка дополнительного питания) и №21 (точка дополнительного питания задней консоли) в блоке предохранителей моторного отсека.
Оглавление
- Блок предохранителей пассажирского отсека
- Расположение блока предохранителей
- Схема блока предохранителей
- Блок предохранителей моторного отсека
- Расположение блока предохранителей
- Схема блока предохранителей
Блок предохранителей пассажирского отсека
Расположение блока предохранителей
Он расположен в салоне под перчаточным ящиком.
Схема блока предохранителей
Назначение предохранителей в пассажирском салоне (2019-2022)| № | Номинальный ток | Описание |
|---|---|---|
| 1 | 5A | Модуль управления удерживающими устройствами |
| 2 | 5A | Автомобильный датчик температуры и влажности Двигатель заднего вентилятора |
| 3 | 10A | Модуль управления системой помощи при парковке |
| 4 | 10A | Выключатель зажигания Кнопочный выключатель зажигания |
| 5 | 20A | Система центрального замка |
| 6 | 10A | Инвертор постоянного тока Замок двери водителя Переключатель наружных зеркал с электроприводом |
| 7 | 30A | Управление дверью водителя |
| 9 | 5A | Внутреннее зеркало с автоматическим затемнением Передняя камера с функцией помощи при парковке Индикатор деактивации подушки безопасности пассажира |
| 10 | 10A | Модуль управления удерживающими устройствами |
| 11 | 5A | Модуль блока управления телематикой |
| 12 | 5A | Противоугонная сигнализация |
| 13 | 15A | Разблокировать |
| 14 | 30A | Управление дверью пассажира |
| 15 | 10A | Модуль управления энергией аккумулятора |
| 17 | 15A | Голосовое управление Информационно-развлекательный дисплей Проигрыватель компакт-дисков |
| 18 | 7. 5A | Модуль беспроводной зарядки аксессуаров |
| 19 | 7.5A | Эхолот с резервным питанием от аккумулятора |
| 20 | 10A | Сирена безопасности |
| 21 | 7.5A | Климатический контроль |
| 22 | 7.5A | Разъем для передачи данных Панель приборов |
| 23 | 20A | Звуковой блок |
| 25 | 30A | Электрические стеклоподъемники |
Блок предохранителей моторного отсека
Расположение блока предохранителей
Смотрите также: Предохранители и реле Toyota Highlander (XU20; 2001-2007)
Схема блока предохранителей
Назначение предохранителей в моторном отсеке (2019-2022)| № | Номинальный ток | Описание |
|---|---|---|
| 4 | 20A / 25A | Вентилятор охлаждения (бензин, 20A) |
Датчик наличия воды в топливе (дизель, 25A) 6 15A Стеклоочистители ветрового стекла 7 15A Стеклоочистители ветрового стекла 8 15A Насос омывателя заднего стекла 9 10A Разблокировка задней грузовой двери
Разблокировка подъемной двери 10 20A Вспомогательная точка питания на задней напольной консоли 11 20A Вспомогательная точка питания на напольной консоли 12 5A Датчик дождя 13 20A Стеклоочиститель заднего стекла 16 20A Солнечная тень 17 15A Блокировка рулевой колонки 19 10A Разблокировка левой двери 20 20A Вспомогательная точка питания 21 20A Задние вспомогательные точки питания 22 5A USB-порт 25 20A Блок управления дозированием (дизель) 26 20A Блок управления дозированием (дизель) 27 15A Блок управления дозированием (дизель) 28 15A Модуль управления трансмиссией (дизель) 29 50A Свечи накаливания (дизель) 31 20A Правый ближний свет 32 10A Выключатель стоп-сигнала 33 30A Электропривод сиденья водителя 34 40A Инвертор постоянного/переменного тока 35 50A Свечи накаливания (дизель) 37 10A Модифицированное подключение транспортного средства 38 10A Разъем для передачи данных 39 20A Стояночный отопитель, работающий на топливе 40 40A Двигатель заднего вентилятора 41 60A Антиблокировочная тормозная система
Электронный контроль устойчивости 42 40A Модифицированное подключение транспортного средства 43 15A Лампа состояния – такси 44 5A Фары 45 30A Модуль правой задней двери 46 40A Модуль управления кузовом 47 40A Модуль буксировки прицепа 48 20A Сиденья с подогревом 49 20A Левый ближний свет 50 5A Солнечная тень 51 30A Антиблокировочная тормозная система
Электронный контроль устойчивости 52 40A Правый обогреваемый элемент ветрового стекла 53 10A Муфта кондиционера 55 5A Модуль управления трансмиссией 56 5A Антиблокировочная тормозная система
Электронный контроль устойчивости 57 10A Модифицированное подключение транспортного средства 58 10A Модуль управления силовым агрегатом 60 20A Модифицированное подключение транспортного средства 61 15A Система информации о слепых зонах
Передняя камера с функцией помощи при парковке
Смотрите также: Saab 9-7x (2004-2009) предохранители и реле
Камера заднего вида 62 20A Модуль управления кузовом 63 10A Модифицированное подключение транспортного средства 64 5A Выравнивание фар 65 5A Электронный усилитель рулевого управления 66 5A Блок управления дозированием (дизель)
Свечи накаливания (дизель)
Модуль управления трансмиссией (дизель) 67 20A Модуль управления силовым агрегатом 68 20A Модуль управления силовым агрегатом 69 15A Модуль управления силовым агрегатом 70 20A Модуль управления силовым агрегатом 73 5A Датчик массового расхода воздуха и температуры всасываемого воздуха 79 10A Наружные зеркала с подогревом 80 5A Модифицированное подключение транспортного средства 81 20A Рог 82 40A Левый обогреваемый элемент ветрового стекла 83 5A Форсунки омывателя лобового стекла с подогревом 84 60A Охлаждающий вентилятор 85 30A Топливный насос 86 20A Стартерный двигатель 87 60A Модуль свечей накаливания (дизель) 89 40A Двигатель вентилятора 90 25A Заднее стекло с подогревом
2016 Ford Transit-350 HD XLT 3.
7L V6 FlexFuel1. Начало работы — подготовка к ремонту
2. Снимите крышку — найдите внутренний блок предохранителей и снимите крышку
3. Найдите неисправный предохранитель — посмотрите на предохранитель блок-схему и найдите предохранитель для неработающего компонента
4. Извлеките предохранитель из блока предохранителей. Выньте соответствующий предохранитель и проверьте, не перегорел ли он.
5. Проверка компонента. тестовый компонент
6. Дополнительная информация. – Дополнительная информация о предохранителях салона
Поделись- Озеро Чеви помогло снять эти видео
- Обратная связь
- Скачать руководство по эксплуатации Ford
В этом видео показано, как заменить перегоревшие предохранители в салонном блоке предохранителей Ford Transit-350 HD 2016 года помимо схемы расположения блока предохранителей. Электрические компоненты, такие как подсветка карты, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, фары, вентилятор, антиобледенитель, дверной замок, сиденье с электроприводом, мотор стеклоочистителя, топливный насос, звуковой сигнал, антиблокировочная система тормозов и камера заднего вида.
Если вам нужно заменить перегоревший предохранитель в вашем Transit-350 HD, убедитесь, что вы замените его на тот же ток, что и у перегоревшего предохранителя.
Если проверка и замена предохранителя для рассматриваемого компонента не работает, мы рекомендуем обратиться за помощью к надежному профессиональному механику. Они должны быть в состоянии выяснить, нужно ли заменить компонент или есть ли короткое замыкание или какая-то другая проблема с вашим Transit-350 HD.
- Купон Advance Auto для
Автор
Ханс Ангермайер — сертифицированный ASE техник по техническому обслуживанию и легкому ремонту. Он снял более 100 000 видеороликов, демонстрирующих водителям, как ремонтировать свои автомобили. Он обладает обширным опытом в области основных процедур ремонта, охватывающих большинство автомобилей на дорогах. За последние 10 лет Ханс сосредоточился на создании CarCareKiosk, который ежемесячно посещают миллионы водителей.
Хотите простой способ сэкономить 500 долларов? Меняйте шины не менее трех раз в год
Перегоревшие стоп-сигналы увеличивают вероятность того, что вы попадете сзади — проверьте и замените свои сегодня
Маленькие лампочки, которые регулярно перегорают — знаете ли вы, что их можно заменить светодиодными?
На многих автомобилях лампы дальнего света днем работают с пониженной мощностью – проверьте их и замените!
Оригинальный блок предохранителей Ford Transit Connect
Блок держателей предохранителейВведите информацию о своем автомобиле, чтобы найти дополнительные детали и проверить их соответствие
- Выберите автомобиль по VIN
- Выберите автомобиль по модели
