Предохранители Форд Скорпио 2, 1994

11.01.2021

В 1994 году появилось второе поколение Ford Scorpio. В оригинальности оно ничуть не уступало, а может быть, даже и превосходило предыдущее. С системой управления, оснащенной гидроусилителем и регулируемым по глубине и высоте рулевым колесом, было очень легко справляться. Появились фронтальные подушки безопасности. В данном материале мы подробно разберём схемы предохранителей Форд Скорпио (Мк2) 1994, 1995, 1996, 1997, 1998 года выпуска.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранитель отвечающий за прикуриватель.

Общая схема размещения монтажных блоков

Размещение компонентов:
1 – Дополнительный блок предохранителей;
2 – Дополнительный салонный блок реле под приборной панелью;
3 – Основной монтажный блок;
4 – Дополнительный блок с модулями реле в подкапотном пространстве

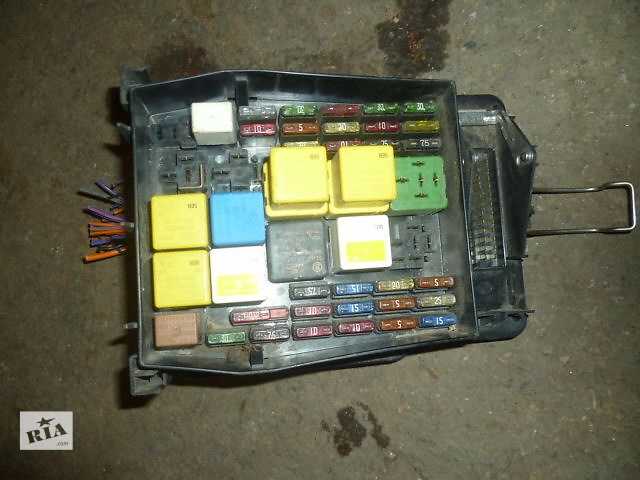

Основной блок предохранителей

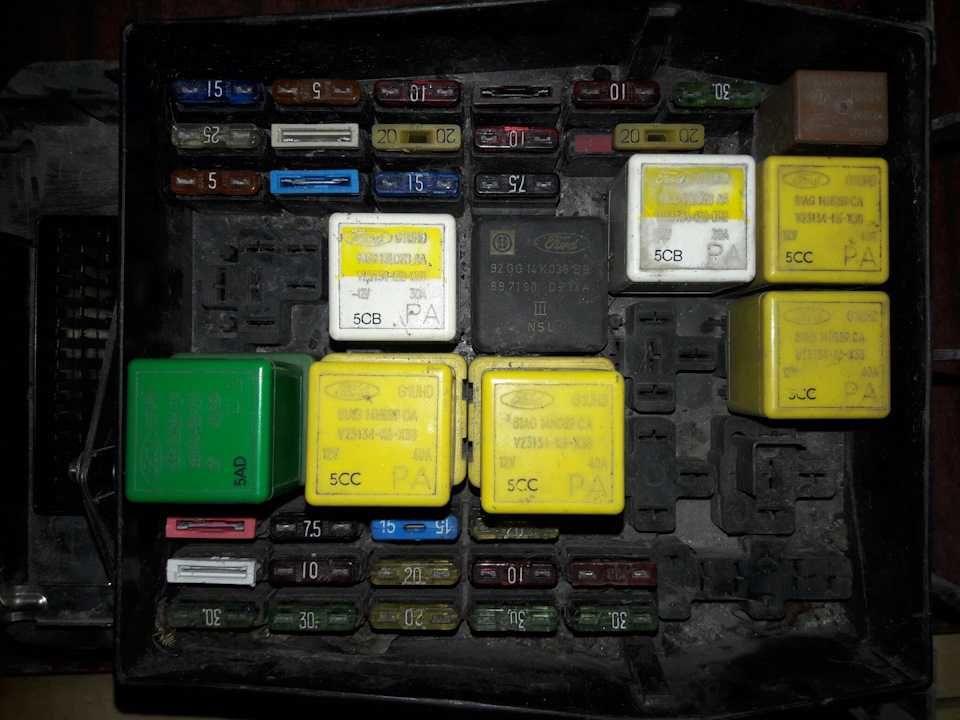

Фото – пример.

Схема предохранителей основного моторного блока
№	Описание	Ток, А
1	Противотуманные фары, подогреватели зеркал заднего вида на дверях	15
2	Передние габариты, лампы подсветки номерного знака	5
3	Выключатель освещения	10
4	Правая фара — ближний свет, корректор фар	10
5	Ближний свет — левая фара	10
6	Электропривод сиденья	30
7	Омыватель/ очиститель лобового стекла, омыватели фар	25
8	Аудиосистема, блок управления противоугонной системы	5
9	Звуковой сигнал	15
10	Дальний свет — левая фара	10
11	Дальний свет —  правая фара	10
12	Передний габарит — правый	5
13	Замок зажигания	20
14	Стоп — сигналы, система поддержания скорости, система управления КПП	15
15	Задние противотуманные фонари	10
16	Обогреватель сидений	20
17	Предохранитель прикуривателя Форд Скорпио 2	20
18	Правая фара ближнего света	10
19	Омыватель фар	20
20	Обогреватель заднего стекла	20
21	Обогреватели зеркал заднего вида на дверях	10
22	Центральный замок	20
23	Подсветка комбинации приборов, часы, лампы подсветки номерного знака	5
24	Лампы освещения салона, аудиосистема	10
25	Электропривод стеклоподъемников, многофункциональный блок управления	30
26	Электропривод стеклоподъемников-  перед. Электропривод сидений, электропривод зеркал заднего вида на дверях	30
27	Система SRS, система АБС	10
28	Люк, электропривод стеклоподъемников — зад.	30
29	Электродвигатель вентилятора отопителя	25
№	Назначение реле
R1	очиститель заднего стекла
R2	очиститель лобового стекла
R3	ближний свет фар
R4	обогрев заднего стекла
R5
R6	лампы освещения салона
R7	дальний свет фар
R8
R9
R10	Реле 1 противотуманные фары
R11	Гудок
R12	Реле выключателя запрещения запуска
R13	Электропривод стеклоподъемников
R14	Перемычка
R15	система освещения в дневное время

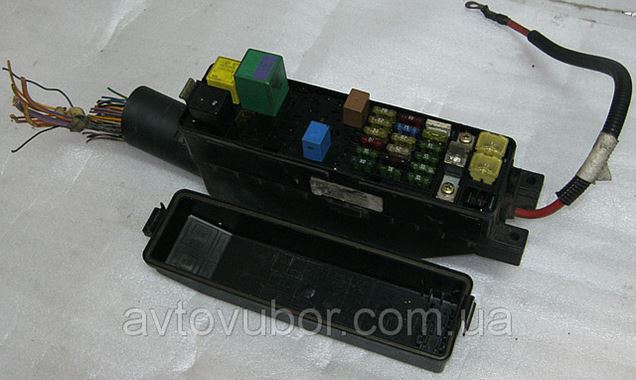

Дополнительный блок предохранителей

Фото – пример.

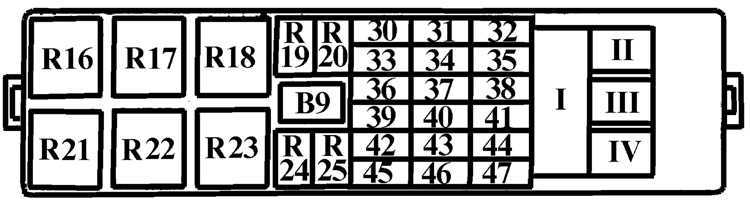

Схема
№	Назначение реле
R16	Антиблокировочное устройство	–
R17	Топливный насос высокого давления (ТНВД)	–
R18	Обогреватель лобового стекла	–
R19	Управление режима работы двигателя	–
R20	Регулировка дорожного просвета	–
R21	Замок зажигания	–
R22	Вентилятор радиатора	–
R23	Вентилятор радиатора или кондиционера	–
R24	Кондиционер	–
R25		–
№	Расшифровка предохранителей	Ток, А
I	Напряжение к основному блоку предохранителей	80
II		60
III		60
IV	Свечи накаливания дизельного двигателя	50
30	Регулировка дорожного просвета	20
31	Блок управления EEC IV	30
32	Антиблокировочное устройство (насос 2)	30
33	Усилитель руля	20
34	Реле управления режимами работы двигателя	15
35	Вентилятор радиатора	30
36	Блок управления антиблокиробочным устройством	30
37	Управление режимами работы двигателем	20
38	Обогреватель правой стороны ветрового стекла	30
39	Запасной	–
40	Лямбда-зонд	10
41	Обогреватель левой стороны ветрового стекла	30
42	Топливный насос высокого давления (дизель)	15
43	Запасной
44	Вентилятор радиатора	30
45	Аварийная световая сигнализация	10
46	Блок управления антиблокиробочным устройством	30
47	Антиблокировочное устройство (насос 1)	30

Материалы по теме

Предохранители и реле Ford Scorpio 2 (1994-1998)

Skip to content

Ремонт авто власними руками

Место расположения

1. Центральная распределительная коробка находится в моторном отсеке со стороны водителя.
2. Распределительная коробка аккумуляторной батареи находится со стороны пассажира.

В распределительных коробках находятся главные предохранители и реле. Защищенные цепи обозначены номерами на распределительной коробке и дополнительно обозначены символами на внутренней стороне крышки.

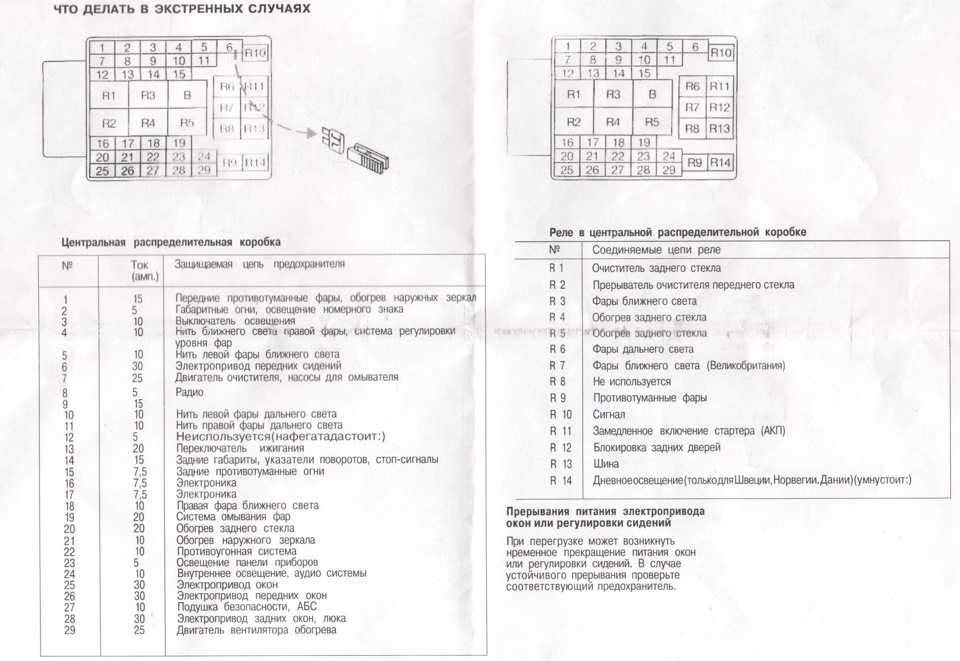

Центральная распределительная коробка

Чтобы проверить или заменить предохранитель или реле, разблокируйте защелки (1) крышки и снимите ее.

№	А	Цепи защищены
1	15	Передние противотуманные фары, подогрев наружных зеркал
2	5	Стояночный свет LHD, освещение номерного знака
3	10	Выключатель внешнего освещения
4	10	Правый ближний свет, регулировка положения фар
5	10	Левая сторона ближнего света
6	30	Сиденья с электрической регулировкой
7	25	Электродвигатели стеклоочистителей, насосы омывателей
8	5	Радио
9	15	Рог
10	10	Левая сторона дальнего света
11	10	Дальний свет правая сторона
12	5	Стояночный свет RHD
13	20	Замок зажигания
14	15	Задние фонари, указатели поворота, стоп-сигналы
15	7,5	Задние противотуманные фары
16	7,5	Электроника
17	7,5	Электроника
18	10	Тусклый / ближний свет RHD
19	20	Омыватель фар
20	20	Обогрев заднего стекла
21 год	10	Наружные зеркала с подогревом
22	20	Модули дверных замков
23	5	Подсветка приборной панели
24	15	Внутреннее освещение, аудиосистемы
25	30	Стеклоподъемник
26	30	Передний стеклоподъемник
27	10	Подушка безопасности, ABS
28	30	Люк с электроприводом, задние стеклоподъемники
29	25	Электродвигатель вентилятора отопителя
R1		Стеклоочиститель заднего стекла
R2		Периодическое стеклоочиститель (лобовое стекло)
R3		Ближний свет
R4		Обогрев заднего стекла
R5		Обогрев заднего стекла
R6		Дальний свет
R7		Тусклый / ближний свет (ГБ)
R8		Не используется
R9		Противотуманные фары
R10		Рог
R11		Блокировка пуска (АКПП)
R12		Замок задней двери
R13		Мост
R14		Дневные ходовые огни (S, N, DK, SF)

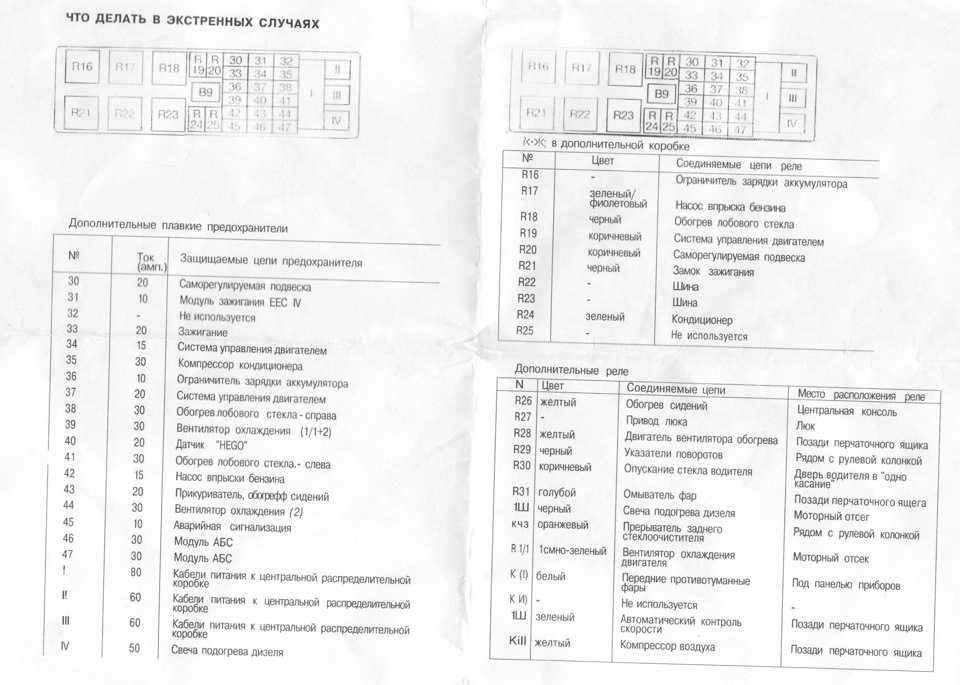

Распределительная коробка аккумулятора

Чтобы проверить или заменить предохранитель или реле, разблокируйте защелки (1) крышки и снимите ее.

№	А	Цепи защищены
30	20	Самовыравнивающаяся подвеска
31 год	10	EEC V PCM
32	—	Не используется
33	20	Время зажигания
34	15	Система управления двигателем
35 год	30	Компрессор кондиционера
36	10	Энергосбережение (аккумулятор)
37	20	Система управления двигателем
38	30	Правое лобовое стекло с обогревом
39	30	Вентилятор охлаждения (1/1 + 2)
40	20	HO2S
41 год	30	Обогрев лобового стекла с левой стороны
42	15	Топливный насос
43	20	Прикуриватель, сиденья с электроподогревом
44	30	Вентилятор охлаждения (2)
45	10	Аварийная сигнализация
46	30	Модуль АБС
47	30	Модуль АБС
я	80	Распределительная коробка центрального блока питания
II	60	Распределительная коробка центрального блока питания
III	60	Распределительная коробка центрального блока питания
IV	50	Свеча накаливания для дизельного двигателя
R16		Энергосбережение (аккумулятор)
R17		Топливный насос высокого давления
R18		Лобовое стекло с подогревом
R19		Система управления двигателем
R20		Самовыравнивающаяся подвеска
R21		Замок зажигания
R22		Мост
R23		Мост
R24		Кондиционер
R25		Не используется

Вспомогательные реле

№	Цепи защищены	Место расположения
R26	Сиденья с подогревом	Центральная консоль
R27	Люк с электроприводом	Люк
R28	Электродвигатель вентилятора отопителя	Держатель за бардачком
R29	Индикаторы направления	Рядом с рулевой колонкой
R30	Переключатель Trip (windows)	Дверь водителя
R31	Омыватель фар	Держатель за бардачком
R32	Свеча накаливания для дизельного двигателя	Моторного отсека
R33	Интервал стеклоочистителя заднего стекла	Рядом с рулевой колонкой
R34	Вентилятор охлаждения двигателя	Моторного отсека
R35	Передние противотуманные фары (NL, S)	Под панелью приборов
R36	Не используется	—
R37	Система контроля скорости	Держатель за перчаточным ящиком
R38	Воздушный компрессор	Держатель за перчаточным ящиком

Related Post

Вам так же будет интересно

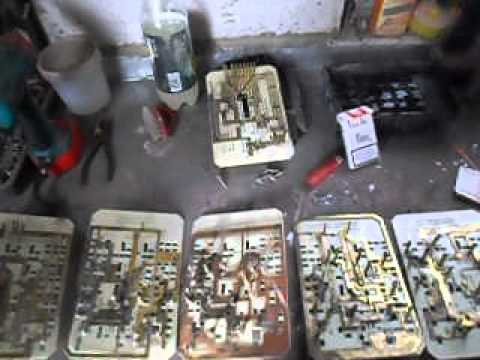

Блок предохранителей, восстановление 2
