Подключение дневного (скандинавского) света на Форд Фокус 2 рестайлинг.
блок предохранителей форд фокус 2Предохранитель 20А-1шт
Подключение дневного (скандинавского) света на Форд Фокус 2 рестайлинг.
блок предохранителей форд фокус 2Предохранитель 20А-1шт
3.1. Сообразительное реле от Митяй74 способно плавно включать фары и лишь после того, как будет запущен двигатель, вероятно восемьдесят процентов накала, выход на контакт ручника. Мы попробуем рассмотреть вариант переоборудующий блок предохранителей форд фокус 2.

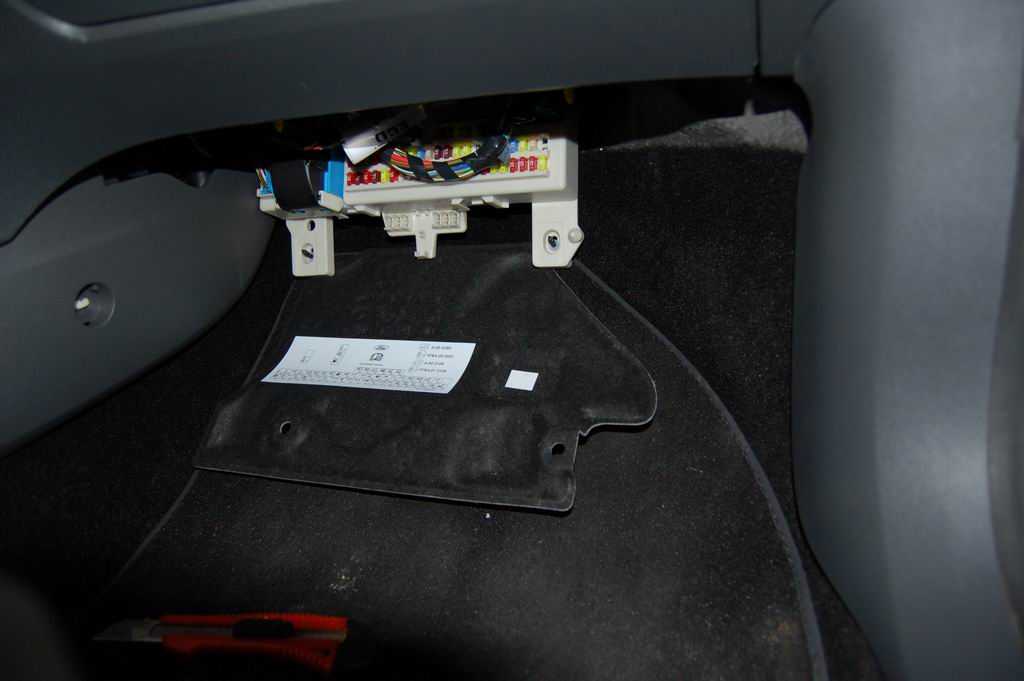

Для того, чтобы проверить, есть ли резистор — перемычка, требуется отключить разъём С96 от блока с предохранителями и посмотреть, есть ли провода и клеммы в контактах.
можно заменить модуль GEM более высокой серией (недешево, но позволяет в дальнейшем расширить функции)
б) самостоятельно впаить клемм на оригинальную плату (довольно трудоёмкая работа и без определённых навыков ее сделать сложно)
в) установить \»дневной свет\» сторонних производителей.
Для того, чтобы сделать резистор-перемычку, есть несколько вариантов.
Подключают этот резистор-перемычку в те же контакты один и двадцать шесть и с помощью имеющихся отверстий в кузове под торпедой выводят в пространство под капотом и распределяют по всему главному жгуту проводки. Уделить больше внимания.
При этом делать смазку провода по всей длине в одном месте запрещено, вероятно мощное нагревание Данный резистор-перемычка предназначен для снижения накаливания лампами дневного света до восьмидесяти процентов.Вариант от кеха.
Проведен опыт с различными проводами (от 0,25 до 1.25 квадратных меров) и сопротивлениями из керамики (десять на один ом, десять ватт).
Хочется достичь оптимального снижения напряжения на перемычке скандинава при самых несущественных расходам и большей безопасности. Так можно переоборудовать блок предохранителей форд фокус 2, под данный пример.
Может стать смешно. как говорят в Одессе, но в итоге, нужно предпочесть бытовому шнуру 2 на 0,75 миллиметров квадратных.
Приобрести десять метров в хозяйственном магазине, с одного конца напаять маму большого и маленького размера, другой конец закоротить и заизолировать.
Проложить под ковролином вдоль порогов с правой стороны от стойки спереди до багажного отделения и там, по периметру, закрепить липучкой по углам. В результате, перемычка выйдет семьдесят метров проводом 0,75. Снижение напряжения 3,24 вольта, скандинав освещает на семьдесят пять процентов от рабочего. Кататься в жару можно, температура провода (при ощупывании) не более сорока – сорока пяти градусов цельсия. Ток не измерял.
Вариант от korenkov28.
Сопротивление должно быть, не как захочется, а сопротивлением 0.2 Ома и мощностью двадцать ватт. Лучше если это станет два сопротивления по 0.4 ома и мощностью не меньше десяти ватт каждое, которое соединено параллельным способом. Или четыре сопротивления по 0.8 Ома.
com/embed/y1Y_mYkAiOU?rel=0&wmode=transparent” frameborder=”0″ allowfullscreen=””> Монтаж
блок предохранителей форд фокус 2Для рестайлинговых моделей с галогеном и отсутствием датчика света!Устанавливают реле R15, предохранители F110, F113, F135. Закрыть блок предохранителей.
Можно получить \»Дневной свет\», и он станет работать всякий раз, когда происходит поворот ключом зажигания в показатель \»один\»
Предохранитель F110 монтировать категорически запрещается т.к. при его монтаже становится невозможным отключить двигатель. (прим.ниже рассматривается рекомендация устранения именно этого недостатка ).
Получится не полный \»дневной свет\» могущий срабатывать всякий раз, когда переключатель света находится в режиме \»авто\» и установке ключа зажигания в позицию \»один\».
При этом включится ближний свет фар. Размеры и иные приборы освещения начнут срабатывать во время срабатывания датчика света. Такой неполный \»дневной свет\» можно заменить на полный \»дневной свет\», который включит габариты, способом рекомендуемого отключения датчиков света и перепрограммирования модуля GEM.Получаем \»Дневной свет\» срабатывающий при установке ключа зажигания в позицию \»1\»
При этом срабатывает ближний свет, габаритные огни, подсветки. Всё, что включается при повороте переключателя освещения в режим ближнего света.
Внимание: предохранитель F110 устанавливать в обязательном порядке не рекомендуется так, как будет невозможно остановить двигатель.
В общем, можно на схему AUTOLAMP (рестайл) наложить схему на блок предохранителей форд фокус 2.
Познавательно!
Mehanik
Задать вопрос
Утечка тока через предохранитель F3 – Focus 2
-
21.06.2017, 13:09 #1
добрый день! У меня форд фокус 2 рестайлинг 1.6 автомат 2008гв. сделал проверку утечки тока, она составила 0,57А. Вычислил что это предохранитель F3 на 60А. Он, как и соседний предохранитель F4 (60А), отвечает за центральный блок плавких предохранителей и реле зажигания. Мультиметр сбрасывается до 0,03А именно когда снимаю предохранитель F3. Реле прозвонил мультиметром – рабочий (правда цифры на мультиметре менялись постоянно). А что делать дальше не совсем понимаю, может быть подскажете? Изначально начал копаться в этом после появления проблем с запуском двигателя.
Машина может заводиться нормально, а может минут через 15-20 езды не завестись. Закономерности нет никакой. Стартер крутит, генератор заряд дает. Я конечно не электрик)) но может проблема как раз в утечке? Заранее спасибо большое, Василий
-
-
24.06.2017, 14:09 #2
Я так понимаю, что предохранитель этот идет на блок реле в салоне. Думаю, следует внимательно осмотреть блок реле, вполне возможно, что где-то коротит немного или реле какое-то вышло из строя. С этим и может быть связано то, что машина не всегда стартует.
Или лучше езжайте к электрику, который точно определит причину утечки. -
16.
07.2017, 22:30
#3
Добрый день! Спасибо за ответ.
Я тут на днях ковырялся дальше по своей проблеме, утечка самая большая – 0.49А составила на предохранителе 112 (Модули аудиосистемы (питание от аккумуляторной батареи)). Вот теперь думаю – что делать дальше? неужели менять магнитолу? Может подскажете? -
19.10.2017, 17:10 #4
Попробуй заменить предохранители, с ними может быть много проблем. У меня на fiesta, через неисправный предохранитель чуть вся электроника не накрылась, и новый аккумулятор varta, разряжался почти в ноль. Также прежде чем менять магнитолу стоит проверить все ли контакты плотно зажаты, в том числе и в блоке предохранителей.
У знакомого в блоке предохранителей держатель ослаб и там постоянно коротило, до тех пор пока блок просто не начал плавится, отсюда и низкий заряд акб, и целая куча других проблем
Машина может заводиться нормально, а может минут через 15-20 езды не завестись. Закономерности нет никакой. Стартер крутит, генератор заряд дает. Я конечно не электрик)) но может проблема как раз в утечке? Заранее спасибо большое, Василий
07.2017, 22:30
#3
У знакомого в блоке предохранителей держатель ослаб и там постоянно коротило, до тех пор пока блок просто не начал плавится, отсюда и низкий заряд акб, и целая куча других проблем
Блоки и держатели предохранителей – Littelfuse
Выбор решения для предохранителей и держателей
Первым делом необходимо ответить на следующие вопросы:
- Потребуется ли доступ к предохранителю для замены?
- Как часто необходимо заменять предохранитель?
- Должен ли конечный пользователь устройства иметь доступ для замены предохранителя?
- Доступ к предохранителю должен быть только снаружи прибора?
- Сколько можно потратить на безопасность и надежность?
5.1.2. Требования и характеристики
Наиболее важными стандартами для держателей предохранителей, которые определяют требования, характеристики и методы испытаний, являются:
- Публикация IEC 257 (1968) и Поправка №. 2 к этой публикации от января 1989 г.
- Стандарт UL №. 512.
2 к этой публикации от января 1989 г.Оба стандарта имеют значительные различия. В случае плавких вставок соответствие стандарту UL обычно не означает, что рассматриваемый держатель предохранителя соответствует требованиям IEC, и наоборот. Далее будут указаны некоторые из наиболее важных различий между двумя стандартами.
С точки зрения применения держатель предохранителя характеризуется характеристиками, описанными в предыдущем разделе, его номинальными значениями напряжения, тока и допустимой мощности. Существуют значительные различия между стандартами IEC и UL в отношении номинального тока держателя предохранителя. Согласно IEC 257 номинальный ток определяется номинальной допустимой мощностью держателя предохранителя. Номинальная допустимая мощность, согласно IEC 257, представляет собой «заявленное значение рассеиваемой мощности (предохранительной вставки), которое основание или держатель плавкого предохранителя может принимать при предписанных условиях использования и поведении».
Номинальные значения допустимой мощности 1,6 Вт, 2,5 Вт или 4 Вт. Например, это означает, что при рассеиваемой мощности 4 Вт (предохранительной вставкой, размещенной в держателе предохранителя) температура держателя предохранителя не должна превышать определенных предельных значений. как указано в стандарте. Эта номинальная принятая мощность определяет номинальный ток. В основном это означает, что номинальный ток не является фиксированным значением. В качестве примера примем, что номинальная приемлемая мощность держателя предохранителя составляет 2,5 Вт.
Быстродействующие плавкие вставки, указанные в IEC 127, часть 2, лист стандартов II, имеют рассеиваемую мощность не более 2,5 Вт (см. таблицу 4.3). Для этих типов предохранителей рассматриваемый держатель предохранителей может принимать все номиналы предохранителей до 6,3 А плавких вставок этого типа. Однако предохранители с высокой отключающей способностью, указанные в стандарте IEC 127, часть 2, лист I, демонстрируют рассеиваемую мощность до 4 Вт при самых высоких номиналах (см.
таблицу 4.3). Плавкие вставки этого типа с номинальным током макс. 1 А показывают максимальную рассеиваемую мощность 2,5 Вт или менее. Это означает, что только предохранители этого типа с номинальным током не более 1 А могут использоваться в сочетании с рассматриваемым держателем предохранителя.
UL измеряет превышение температуры держателя предохранителя с помощью сплошного медного имитатора предохранителя. В этом случае сопротивление предохранителя незначительно. Больше всего тепла исходит от контактного сопротивления зажимов; ток включают до определенного повышения температуры, и это значение тока считается номинальным током держателя предохранителя. Тем не менее, у нас нет тепла, выделяемого предохранителем, а медный макет предохранителя действует как радиатор, отводя тепло из области зажима намного лучше, чем это делал бы предохранитель.
Вполне возможно, что таким образом определяется номинальный ток 20 А, тогда как в соответствии с требованиями IEC номинальная допустимая мощность составляет 2,5 Вт.
Это означает, что для некоторых типов плавких вставок номинальный ток ограничен 1 А.
Грубо говоря, держатель предохранителя, сертифицированный по UL, в реальных условиях эксплуатации должен работать не более чем на 30 % от его номинала. В случае держателей предохранителей, монтируемых на панели, может быть безопаснее еще больше снизить номинальные характеристики из-за их закрытого типа и тенденции к использованию вставных соединителей, которые также имеют дополнительное контактное сопротивление. Плавкая вставка в держателе предохранителя, установленном на панели, должна быть занижена на 5 или 10% из-за худших свойств теплопередачи в таком расположении.
Номинальное напряжение держателя предохранителя зависит от ряда конструктивных аспектов, таких как расстояние между клеммами, пути утечки и минимальные воздушные зазоры. Другие аспекты координации изоляции, указанные в IEC 664/664A, влияют на номинальное напряжение. Как правило, держатель предохранителя удовлетворительно работает при любом напряжении, равном или ниже номинального напряжения.
В качестве примечания существующий стандарт МЭК 257 будет заменен полностью пересмотренным стандартом, а именно МЭК 127, часть 6.
Изменение номинальных характеристик (ухудшение номинальных характеристик) держателя предохранителя
При температуре окружающей среды 25°C рекомендуется, чтобы держатели предохранителей эксплуатировались при токе, не превышающем 60 % от номинального тока, установленного с использованием условий контролируемых испытаний, указанных Underwriters Laboratories. Основная цель этих условий испытаний UL состоит в том, чтобы определить общие стандарты испытаний, необходимые для постоянного контроля изготовленных изделий, предназначенных для защиты от огня и т. д. Лаборатории по технике безопасности вставляют медный имитатор предохранителя в держатель предохранителя, а затем ток увеличивают до происходит некоторое повышение температуры. Большая часть тепла выделяется контактным сопротивлением зажимов держателя предохранителя. Это значение тока считается номинальным током держателя предохранителя, выраженным как 100% номинального значения.
Некоторые из наиболее распространенных повседневных применений могут отличаться от этих условий испытаний UL следующим образом: полностью закрытые держатели предохранителей, высокое контактное сопротивление, движение воздуха, переходные выбросы и изменения размера соединительного кабеля (диаметра и длины). Даже небольшие отклонения от контролируемых условий испытаний могут сильно повлиять на характеристики держателя предохранителя. По этой причине рекомендуется снижать номинал держателей предохранителей на 40 % (эксплуатировать не более чем при 60 % номинального тока, установленного с использованием условий испытаний Underwriter Laboratories, как указано ранее).
Рекомендации по выбору держателей предохранителей и блоков предохранителей
Не менее важным для выбора правильного предохранителя является правильный выбор держателя предохранителя или блока предохранителей для данного применения. Доступны держатели предохранителей с учетом большинства тех же соображений по выбору, которые изложены для классов предохранителей UL.
В отношении держателей предохранителей учитываются:
- Номинальный ток
- Номинальное напряжение
- Рейтинг прерывания
- Физический размер
- Индикация
Дополнительные соображения по выбору держателей предохранителей и блоков предохранителей включают:
- Количество полюсов
- Монтажная конфигурация
- Тип разъема
Количество полюсов
Количество полюсов для каждого комплекта предохранителей определяется характеристиками цепи. Большинство серий блоков предохранителей доступны в конфигурациях с 1, 2 или 3 полюсами, хотя некоторые также доступны с четырьмя или более полюсами. Возможность объединения отдельных блоков предохранителей в более длинные полосы определяется доступным пространством и типом используемого провода.
Конфигурация монтажа
В зависимости от конструкции блока плавких предохранителей другим фактором выбора, который необходимо оценить, является то, как блок предохранителей монтируется или вставляется в панель.
Исторически сложилось так, что блоки предохранителей просто ввинчивались в заднюю часть панели, но во многих новых конструкциях теперь добавлена (или заменена ввинчиваемая конструкция) возможность монтажа на DIN-рейку. Возможность монтажа на DIN-рейку позволяет быстро устанавливать и снимать блоки с направляющих.
Тип разъема
Для блоков плавких предохранителей Littelfuse доступны три типа разъемов или наконечников проводов:
- Винтовые — для использования с лепестковыми наконечниками или кольцевыми клеммами.
- Винт с прижимной пластиной — для использования с одножильным или многожильным проводом без наконечника и рекомендуется для применений, где вибрация будет фактором.
- Box Lug — самый прочный из трех вариантов, используется со всеми типами одножильных и многожильных проводов классов B и C.
Есть несколько дополнительных аспектов, которые следует учитывать при выборе держателя предохранителя или блока предохранителей, необходимого для данного приложения.
Блоки UL класса H допускают использование предохранителей класса H, класса K5 и класса R. Точно так же блоки предохранителей типа Midget допускают использование предохранителей как Midget, так и предохранителей UL Class CC.
Держатели предохранителей UL класса R и класса CC имеют функцию отбраковки, которая предотвращает установку предохранителей другого класса или типа. Физический размер и габариты предохранителей UL класса J и класса T также предотвращают установку предохранителей другого класса.
Электрические характеристики блока предохранителей
Крышки блока предохранителей
* Указанный номер детали не включает количество полюсов и тип клеммы
