Бежит рулевая рейка что делать: можно ли ездить, если течёт гидроусилитель, как устранить течь, чем грозит поломка

Содержание

Течет рулевая рейка ГУР: причины, последствия, восстановление и ремонт | SUPROTEC

Узлы и агрегаты стареют, некорректно работают, в них возникают неисправности вплоть до выхода из строя. Не исключение и так называемая рулевая рейка с ГУР, которая является одним из основных узлов рулевой системы автомобиля. И самой распространённой проблемой, которая возникает в ней, является такая неисправность, как течь рулевой рейки. Поэтому вопросы, связанные с причинами, последствиями и возможным ремонтом этого устройства всегда актуальны

Принцип действия гидравлической рейки системы управления

От нормальной работы этого узла зависит комфортное управление автомобилем и главное – безопасность в дороге. Надо сказать, тип рулевого управления на гидравлике, или точнее с гидроусилителем, является на сегодняшний день самым распространённым. Основными конструктивными элементами рулевой рейки с гидравликой являются контур, по которому циркулирует рабочая жидкость, зубчатый вал, опорная втулка, специальный золотниковый механизм, блок с клапанами, расположенный на валу руля и поршень двойного действия.

В общем, принцип работы заключается в следующем. В конструкцию системы входит насос, который приводится в действие от двигателя автомобиля. К нему подключена рейка. При повороте руля посредством торсиона открывается доступ к левому или правому цилиндр куда поступает под высоким давлением масло, что обеспечивает поворот авто без каких-либо усилий со стороны водителя.

Конечно, конструкция несколько громоздкая, но даже, несмотря на этот факт, она используется в подавляющем большинстве бюджетных легковых и практически во всех внедорожниках и грузовых автомобилях, обеспечивая надёжность и удобство управления.

Причины появления течи масла из рейки

При всей своей надёжной конструкции этого узла, он сохраняет работоспособность порядка 120, максимум 150 тыс. км, а зачастую и значительно меньше. А затем водитель наблюдает за пониженным уровнем масла, характерными масляными пятнами на асфальте или даже слышит посторонний шумы при работающем насосе. Всё это говорит о неисправностях гидравлической системы.

Наиболее часто встречающимися неисправностями рулевой рейки, специалисты называют следующие:

  • попадание воздуха в систему;
  • существенный износ деталей конструкции;
  • течь сальника, что встречается наиболее часто;
  • перегрев насоса;
  • использование некачественной рабочей жидкости.

Следует отметить, что это не весь перечень причин, почему течёт рейка. Кроме сальников уязвимыми деталями конструкции этого узла являются уплотнительные кольца, втулки скольжения – так называемые «тыльники», подшипники и опорные втулки, гидробарьерные кольца. Именно эти детали конструкции являются наиболее уязвимыми, потому что постоянно подвергаются высоким нагрузкам, которые фактически являются первой причиной износа.

Бывают случаи попадания грязи в систему через бачок или порвавшийся защитный пыльник. Ведь попавшие в масло пыль и грязь, превращаются для конструктивных деталей в своеобразный абразив, который значительно ускоряет износ трущихся поверхностей. Многие водители пропускают срок замены рабочей жидкости, другие применяют некачественные жидкости никому не известных производителей.

Вот поэтому и возникает вопрос – течёт рейка, что делать?! Первым желанием многих водителей, особенно имеющих небольшой опыт вождения, зная о сложности конструкции и возможных последствиях неисправности, возникает желание заменить весь агрегат целиком. Да, действительно, эта мера даст стопроцентный результат и уверенность в том, что подобная неисправность в ближайшем обозримом будущем не повторится. Однако существует большая проблема – цена вопроса. Новый узел стоит дорого. При этом надо понимать, что основные детали его конструкции обладают высокой надёжностью и повышенным ресурсом, поэтому могут служить продолжительное время.

Вывод напрашивается сам по себе. Если появилась течь – значит, необходимы восстановление или ремонт, и уж точно без необходимости замены узла целиком.

Порядок восстановления и ремонта

Существует несколько путей, по которым может пойти автовладелец с целью устранить течь рейки ГУР. О первом – полной замене речь уже шла. Целесообразность этого действия специалисты ставят под большое сомнение. Хотя, каждый волен тратить свои средства по своему усмотрению. Можно, наверное, так рассуждая, и сам автомобиль поменять на новый. Следующий вариант – езда с подтекающим устройством и постоянным пополнением до нужного уровня рабочей жидкости. Достаточно распространённое среди автолюбителей явление, когда до ремонта по каким-либо причинам руки не доходят. А зря, ведь упускаемое время только ещё больше усугубляет проблему.

Третий вариант является способом, который может быть рекомендован сразу после обнаружения подкапывания из-под этого узла. Речь идёт о применении специальных герметиков.

Устранение течи рулевой рейки ГУР без ремонтных работ. Герметики

Понятно, что со временем самые уязвимые элементы гидроусилителя руля – сальники под воздействием высоких давлений теряют свои свойства, в частности эластичность. Это ведёт к деформациям и нарушениям герметичности системы. Заменить сальник без снятия и разборки самого агрегата невозможно. В некотором смысле альтернативой этим сложным мероприятиям, требующим затрат времени и средств, могут стать присадки в виде жидких средств, добавляемых к рабочим жидкостям.

В настоящее время распространены два вида таких средств.

Первый – герметики, непосредственно для устранения течей через сальники и другие уплотнения. В своём составе они содержат компоненты, проникающие в резиновые сальники. Они возвращают уплотнениям эластичность и вызывают определённую степень разбухания этих элементов. Второй вид – специальные герметики, имеющие в составе дополнительные присадки, задачей которых является улучшение работы гидравлической системы. Их особенностью является тот факт, что наряду с восстановлением свойств уплотнительных деталей, они уменьшают трение, температуру и в целом снижают риск возникновения неисправностей. Своим дополнительным качествам такие средства обязаны специальным кондиционерам и другим веществам, действие которых направлено восстановление уплотнителей и защиту трущихся деталей.

Кроме всего прочего, использование герметиков обеспечивает прочистку каналов, по которым движется гидравлическая жидкость, повышается эффективность моющих способностей ATF, исключается рассогласование между сервомеханизмом и рулевым приводом и, как следствие, значительно повышается ресурс деталей, продлевается работоспособность рабочей жидкости, снижаются издержки на ремонтные работы. После заливки и начала действия герметика течи, как правило, прекращаются уже через 150 километров пробега. Однократной заливки хватает на 20-30 тысяч километров. Указанные цифры неточные и могут отличаться в зависимости от конкретного герметика, выпущенного тем или иным производителем.

Казалось бы, эврика! Чудодейственное средство найдено! Однако всё далеко не так радужно. Дело на самом деле в том, что диагностика рейки ГУР в случае её течи без разборки возможна лишь по косвенным причинам. Поэтому с точки зрения положительного результата применение герметика является своеобразной рулеткой, действующей по принципу «повезёт – не повезёт». Повезёт, когда потеряли свои свойства сальники и другие резиновые или пластмассовые уплотнители. В этом случае вероятность устранения течи будет приближаться к 100%. А вот, не повезёт в других случаях если:

  • сальник или другой уплотнитель попросту лопнул;
  • высокий износ шланга высокого давления в системе ГУР привёл к появлению на нём трещины;
  • получила неисправность опорная втулка;
  • треснула перепускная трубка;
  • износилась та или иная тефлоновая деталь.

Перечислять причины, по которым герметик ГУР будет бессильным можно и дальше. Однако специалисты советуют при появлении течи из рейки ГУР всё равно вначале применять специальный герметик, действуя по принципу – от простого к сложному.

Ремонт

Очевидным вариантом устранения течи, если не помогают герметики, является восстановительный ремонт. В настоящее время авторынок предлагает специальные ремкомплекты, с помощью которых можно устранить течь из устройства.

Они включают в себя сальники и другие мелкие детали, входящие в конструкцию, из-за которых чаще всего возникает проблема. Такие ремонтные комплекты можно подобрать для любой марки автомобиля. Стоят они сравнительно недорого. С комплектами уплотнительных деталей обычно приобретают наборы пыльников с хомутами и спецсмазкой, для того чтобы заменить сразу всё, не оставляя старые уплотнения и пылезащиту, которые в любое время могут порваться.

Порядок проведения ремонта

Когда выявлены причины протечки масла, их устранение лучше доверить специалисту и проводить восстановительные работы в условиях СТО.

Ремонт проводится в следующем порядке.

    1. Рейка демонтируется с авто, для чего он вывешивается на подъёмнике, затем снимается защита двигателя, демонтируется теплоизоляционная пластина, откручиваются крепёжные детали, она снимается с креплений и вытаскивается. Следует отметить, что специалисты советуют снимать устройство прямо совместно с рулевыми тягами. Это позволяет обеспечивать полную герметичность при установке новых пыльников.

  1. Разборка:

  • откручивание от рулевых тяг;
  • откручивание нижней заглушки зубчатого колеса;
  • снятие стопорного кольца и выбивание вала;
  • демонтаж нижнего сальника;
  • извлечение штифта, стопорящего верхний сальник;
  • извлечение стопорного кольца;
  • вытаскивание самой рейки;
  • снятие сальника, а также втулки;
  • снятие сальника, заглушки, а затем извлечение пружины и с прижимным механизмом.
  1. Замена уплотнителей и при необходимости повреждённых деталей. Если на валу присутствует ржавчина, его заменяют на новый. С проточкой и шлифовкой вала специалисты связываться не советуют.
  2. Сборка узла и его установка на авто проводиться в обратной последовательности.

В зависимости от конкретной модели автомобиля порядок ремонта может несколько отличаться, но принцип остаётся один и в большинстве случаев для качественного ремонта без разборки гидравлического узла не обойтись.

Отзыв покупателя

Что делать, если течет рулевая рейка? срочно устраняем

На СТО, специализирующиеся на ремонте узлов рулевого управления, владельцев автомобилей вынуждают обращаться разные проблемы, но если говорить о рулевой рейке, то самые распространенные причины обращений – течи и стук. Это две типичные неисправности рейки, хотя, разумеется, этот узел способен преподносить и другие “сюрпризы”.

Однако владельца VW Golf 2000 г. в. на автосервис привела именно убыль жидкости из бачка гидроусилителя руля, поначалу, кстати, почти незаметная, из-за чего не предвещавшая больших неприятностей. Так, впрочем, продолжалось недолго – вскоре жидкость начала уходить из бачка как в прорву.

Во всяком случае на СТО автомобиль приехал с пустым бачком гидроусилителя. Содержимого бачка, залитого под крышку перед поездкой на сервис, на всю дорогу фактически не хватило – вот как далеко к моменту обращения в ремонт зашла проблема.

Куда девалась жидкость, было хорошо видно по замасленному подрамнику.

Правда, то, что вытекало из-под хомутов крепления пылезащитных чехлов рейки, больше напоминало все-таки воду. Этот нюанс сулил куда более серьезные неприятности с рейкой, чем вызванный годами эксплуатации и большим пробегом ресурсный износ кромок сальников, уплотняющих шток рейки, вследствие которого появляются течи.

Как бы там ни было, рейку надо снимать и разбирать. Только разборка покажет, удастся справиться с неисправностью заменой определенно износившихся сальников или ситуация пошла по худшему из возможных сценариев.

Перед тем как вынимать снятую рейку из-под автомобиля, хотелось бы обратить внимание на правую скобу хомута крепления рейки к автомобилю. Почему? Сейчас узнаете.

Итак, рейка вытащена, начинаем ее разбирать, снимаем обойму хомута – и под ним находим…

… дырочку в корпусе рейки. Вряд ли можно объяснить ее появление чем-то, кроме коррозии, вызванной грязью, попавшей под хомут. Это, конечно, проблема, но, к сожалению, не главная.

Главное, что, судя по тому, где именно из рейки наблюдались течи, когда машину загнали на смотровую канаву, не в повреждении корпуса дело. В конце концов, худо-бедно хомут это место уплотнял. Поэтому продолжаем разборку.

Снимаем пыльники. Количество вылившейся из пыльника воды не может не впечатлить того, кто ремонтом реек не занимается и видит такое первый раз.

Могу заверить, что с противоположной стороны рейки грязи вылилось не меньше, ведь между пыльниками существует вентиляционный канал, по которому их внутренние полости сообщаются.

Это требуется, чтобы пыльники при сжатии не раздувало и не повреждало находящимся внутри воздухом. Но в рассматриваемом случае помимо воздуха внутри находилась и вода, приправленная, разумеется, солью.

  • Какой процесс инициируется рассолом, объяснять не надо. Его последствия хорошо видны как с одной стороны штока рейки…
  • … так и с другой.
  • Шток при поворотах рулевого колеса ходит вправо-влево в зависимости от того, куда поворачивается руль.
  • Из-за коррозии на штоке образуются язвы, на которых, как на терке, изнашиваются кромки сальников.
  • Выход сальников из строя и был причиной течи жидкости из рулевой рейки и, как следствие, быстрой убыли жидкости из бачка ГУР.

Однако если сальники перестали держать жидкость, то способны ли они удержать воду от проникновения внутрь корпуса рейки, являющегося силовым цилиндром гидроусилителя руля? Судя по тому, что было видно внутри цилиндра, вода побывала и там.

  1. Извлекаем червяк рулевого вала – комментарии излишни.

Но в чем все-таки корень зла? Пылезащитные чехлы не повреждены – откуда взялось столько воды? По словам специалистов, которые занимались разборкой, первопричиной случившегося было несоответствие хомутов крепления пыльникам, но не по размеру, а по материалу тех и других. Пылезащитные чехлы бывают резиновые или из материала, по эластичности напоминающего пластик. Так их, собственно говоря, и называют – пластиковые пыльники. Хомуты же бывают пластиковыми и металлическими.

Предпочтительнее пластиковые пыльники, зарекомендовавшие себя более надежными и долговечными, но они требовательны к затяжке хомутов.

Пластиковые хомуты не могут обеспечить качественную обтяжку и уплотнение жестких пластиковых пыльников, поэтому, например, на СТО, где проводилась разборка, такие пыльники в обязательном порядке крепятся только на металлические хомуты.

Обратите внимание

Резиновые пыльники – другое дело. Благодаря эластичности они хорошо зажимаются и пластиковыми хомутами.

В рассматриваемом случае пыльники и хомуты были пластиковыми. Вода проникала по прорехам, оставшимся после затяжки хомутов либо появившимся в процессе эксплуатации между пыльниками и рулевыми тягами. Проникала потихоньку и, учитывая характер коррозийных повреждений штока, медленно, исподволь делала свое дело, пока проблема не заявила о себе быстро прогрессирующей течью.

  • Сергей БОЯРСКИХ Фото и видео автора
  • ABW.BY
  • Благодарим СТО “Авторесурссервис” за консультации и помощь в организации фотосъемки

Рулевые рейки для любых автомобилей: более 2700 предложений от различных продавцов на сайте BAMPER.BY

Источник: https://www.abw.by/novosti/experience/188834/

Ремонт рулевой рейки с помощью герметика для гидроусилителя руля step-up sp7028

В конце этой записи я упоминал, что у меня на рулевой рейке на Ситроен С4 купе лопнул хомут на пыльнике, который по умолчанию идет с завода пластиковым. Но самое печальное не в этом — пока я ездил без пыльника, туда, по всей вероятности, набилось грязи, в результате чего рулевая рейка потекла аки дуршлаг. Ребята из автоцентра мне пыльник натянули обратно (хорошо, что он просто слетел, а не порвался), поставили новый, уже металлический хомут, все затянули — но предупредили, что ГУР у вас течет, сальнику скорее всего трындец, и спасет теперь только замена рулевой рейки. Я грустно покивал головой, и полез в интернет, смотреть сколько стоит новая, или хотя бы восстановление старой.

Цены меня, мягко говоря, слегка расстроили, поскольку получалось, что минимум тысяч так на сорок вместе со снять-поставить я попал, если покупать новую, или на 20 — если пытаться восстановить старую без каких-либо гарантий (читай — шесть месяцев может быть проходит, а дальше — ваши трудности).

И вот так, давя жабу, я продолжал ездить с мирно капающей уже с пыльника жидкостью гур-а. Когда в один прекрасный момент, заведя двигатель, я не почувствовал, что руль как-то плохо поворачивается при попытке выехать с парковки. Через пару минут, правда, все стало нормально, но симптом был тревожный.

Вечером все снова повторилось. Но теперь — уже через 5 минут не прошло. Я остановил машину, поскольку поворот руля на каждом повороте требовал просто-таки каких-то недюжинных усилий килограмм в пятьдесят, а то и больше, и кое-как вращать его можно было только лишь в движении.

Вылезши из машины, я обнаружил тянущийся за мною мокрую дорожку, которую я раньше всегда принимал за конденсат из кондиционера.

Но глянув под машину — я увидел тоненькую струйку из пыльника рейки — это, по всей вероятности, вытекали остатки жидкости гидроусилителя руля (фотка не моя, но выглядело также).

Ну и все только усугублялось, при попытках повернуть руль. Стало понятно, что если оно начало не то, что капать, а во всю струячить — то капец ей пришел полный и однозначный. С одной стороны мне не хотелось бросать машину посреди дороги и вызывать эвакуатор, с другой — ехать самостоятельно дальше и загубить еще и насос гура, гоняя его без жидкости — тоже как-то не хотелось.

Решил купить по быстрому еще жидкости, залить ее, после чего успеть догнать до ближайшего сервиса, и дальше думать — чего с ней делать. Полез в интернеты. А надо сказать, что на ситроенах используются жидкости фирмы Total, которые не очень-то распространены в России. Ну, масла-то еще можно найти — но жидкость для ГУР — Total fluide DA или Total fluide LDS — это просто жесть какая-то: по результатам обзвона ближайших магазинов — ближайшая была в 30 км на мкад-е. Т.е. добираться туда — только оставив машину, вызвонив супругу, и на ее машине отправившись туда. Короче, на пол-дня еще приключение, проще эвакуатор вызвать.

Стал рыться в интернете, смотреть, на что бы ее еще можно было заменить, чтобы до сервиса доехать. И наткнулся на очень интересный топик в одной из конференций — где автор спокойно проездил 15 тысяч км, залив герметик для ГУР. Ну, думаю, поскольку все равно, что заливать — несовместимую жидкость, или этот герметик — одна ерунда, посмотрю, где он продается.

Оказалось — много где, поскольку у конторы, которая ими барыжит (AGA автомаг) — магазины по всей Москве, я думаю, их все видели. И один из них — буквально в ста метрах  от меня — буквально дойти до перекрестка, и там еще немного. В принципе — еще проще и дешевле купить в AvtoAll — заказали, приехали-забрали (или вообще с доставкой).

Ну, тут уж кому что ближе, в тот момент у меня был ближе АГА.

Я возрадовался, но полез опять в интернет, читать — что же грозит тем, кто всякое дерьмище себе под капот льет.

В основном, конечно, ругают герметики для радиаторов — мол, они забивают каналы вместо дырок, и помпу. Но вот про ГУР — отзывы в основном положительные: пример 1, пример 2.

А те, что отрицательные — в основном от теоретиков. Ну, ладно — терять кроме насоса ГУР мне все равно нечего — попробую залить, и на сервис.

Дошел до магазина, нашел нужную баночку, купил. Step-up sp7028 — поскольку о Hi-Gear все-таки отзывы были похуже. Вернулся к машине, еле открутил крышку на бачке для жидкости ГУРа — хорошо, с собой газовый ключ был — обхватил им крышку сверху, и провернул-таки. Внутри — пусто, как в … ну не знаю, с чем даже сравнить. Ничего не откачивая, никаких старых остатков жидкости — залил туда весь флакончик, аккурат вошел (хотя вроде емкость бочка — в три раза больше, видимо остатки еще были, хотя и руль уже не крутился). Звоню на сервис — мне говорят — сейчас все подъемники заняты, если хотите, можем на завтра или еще лучше — послезавтра, прямо счаз отремонтировать вашу рулевую рейку не можем. Угу, думаю я, завтра у меня весь день занят, тогда сейчас на работу — и вечером еще раз позвоню, когда увижу, когда время появится — и уже запишусь.
Поехал на работу. Приезжаю — смотрю — а дорожки жидкости за мною уже нет. Залезаю под капот — смотрю уровень — ушла конечно, но не полностью, а где-то миллилитров сто.

Ага — думаю. Никуда уже не звоню, еду вечером снова в AGA, только уже другой, круглосуточный, беру там еще одну такую же банку (опять же — не я его так люблю, а просто и в этот раз он ко мне ближе оказался, чем круглосуточный AvtoAll). Заливаю из нее — где-то половина ушла. Продолжаю ездить.

Проверяю на следующий вечер — вроде все более-менее, уход жидкости — еще миллилитров 10, долил еще. Через месяц  уход — еще около 10 миллилитров, снова долил.

Вот такое у меня вышло восстановление рулевой рейки — не совсем ремонт, конечно, но тем не менее.

Краткий итог:

Вот сейчас прошло два месяца, машина пробежала 4000 км — с последнего долива месяц назад — ничего не ушло, пыльники внешне сухие, ничего не течет. Продолжаю наблюдение, интересно — как поведет себя зимой, когда все сальники дубеют на морозе. Тогда можно будет что-то утверждать об эффективности.

Но пока что — в условиях весенне-летне-осенней эксплуатации — работает на пять баллов! Я даже и не ожидал, что течь «ручьем» можно будет так легко и непринужденно остановить. Да, гур — работает отлично, даже впечатление, что стал меньше гудеть в крайних положениях руля, ну и руль, естественно — стал полегче проворачиваться.

Периодически буду апдейтить эту тему — самому интересно, сколько же рулевая рейка проходит после такого «ремонта», и как выдержит зиму.

Upd 30.03.2014.  Зимняя эксплуатация и 10 тысяч км пробега после его залития показали, что все отлично — убыль составила не больше 20 мл (которые тут же и подлил).

Источник: http://chewriter.ru/avtomobili/remont-rulevoj-rejki-s-pomoshh-yu-germetika-dlya-gidrousilitelya-rulya-step-up-sp7028.html

Жидкости, устраняющие течи в рейке?

      Есть лекарства от головной боли, есть лекарства от нервов, есть много еще лекарств, и даже есть лекарство от поноса! Все они продаются в аптеках в красивых упаковках, с улыбчивыми продавщицами, яркими витринами и даже колокольчиком на двери!

      А есть бутылочки, пузырьки, порошки в других магазинах – в автозапчастях, на бензоколонках, так же очень красивые, и с очень многообещающими надписями – например: «… подходит для любых систем гидроусилителя руля, улучшает работу, не дает высохнуть резиновым уплотнениям, устраняет течи!…»

 Что же общего между этими двумя случаями?

Ответ прост – желание продавца продать вам товар и взять с вас деньги!

 А что же будет с вами, когда вы зальете чудо жидкость в бачек системы ГУР ?

  • А будет вот что:
  •
  •  На фото один и тот же сальник до применения Жидкости, устраняющей течи и после:
  •      Сальник насоса до применения Жидкости,  устраняющую течи Сальник насоса после применения Жидкости, устраняющую  течи
  •      Сальник разбух, деформировался, он потерял форму, его прочность, износостойкость упала, он вываливается из своего седла.
  •      Такой эффект достигается за счет добавления в жидкость агрессивных компонентов, например ацетона.
  • В крайне редких случаях сальник перестанет течь.

     Но это простой сальник, не рассчитанный на высокое давление. А вот сальники вала рейки, где важна прочность, выдавит от такой чудо жидкости сразу. Резиновые кольца в распределителе рулевой рейки разбухнут и заклинят муфту золотника. Резиновые колечки в насосе либо прижмут плавающую шайбу к лопаткам и испортят насос, либо их срежет давлением. Шланг высокого давления от насоса к рулевой рейке вырвет из заделки. И так далее….

     А главное, если нужно было ремонтировать рулевую рейку с заменой сальников, то после добавления «чудо» жидкости, нужно ремонтировать уже всю систему гидроусилителя руля.

     Надеемся, мы убедили вас никогда не пользоваться жидкостью для ГУР, на которой написано, что она устраняет или уменьшает течи. Кстати вычислить такую жидкость можно так же по резкому запаху, похожему на ацетон.



При появлении течи масла немедленно обращайтесь к нам за своевременным ремонтом!

Источник: https://gur58.ru/poleznaya-informatciya-neispravnosti-rulevogo-upravleniya-chto-n/2016-12-11/zhidkosti-ustranyayuschie-techi-v-reyke

Неисправности рулевой рейки — признаки, как определить, с чего начать ремонт рейки

Здравствуйте, уважаемые автовладельцы! Без руля автомобиль – гусеничный трактор. Представьте свой автомобиль без рулевого колеса. Получилось? А понравилось? То-то! Без руля мы пока не можем представить себе автомобиль.

И, естественно, руль – это одна из составляющих рулевого управления. Равно, как и рулевая рейка. Рулевая рейка автомобиля – это узел, соединяющий  колёса и руль в одно целое. Как раз, с помощью рулевой рейки и рулевого привода, колёса точно реагируют на поворот руля в любую сторону.

И от того, каким образом реагирует система рулевого управления автомобиля на команды водителя, в значительной степени зависит ваша личная безопасность и безопасность других участников дорожного движения. Аксиома, о которой нужно помнить всегда.

Каковы признаки неисправности рулевой рейки?

Ремонт рулевой рейки

Возникновение неисправности рулевой рейки вызывается, чаще всего,  ездой по неровной и пыльной дороге. Чем менее бережно водитель управляет автомобилем на плохих дорогах, тем быстрее рейка начнёт стучать.

Стук рулевой рейки является одним из первых симптомов, составляющих признаки поломки рулевой рейки. Другими словами, чтобы избежать частых ремонтов рулевого управления, следует притормаживать перед заметными неровностями дороги,  избегать передвижения поперек трамвайных рельсов. Впрочем, если такая необходимость возникла, то выполнять это нужно на крайне малой скорости.

К преждевременному выходу из строя и ремонту рулевого механизма могут привести многократные заезды на бордюры, резкие ускорения при нахождении руля в крайнем положении, что ведет к росту нагрузки на рулевой редуктор, другие детали рулевой рейки, а также  к износу насоса гидроусилителя. Последствия: загрязненность и поломка уплотнителей в системе гидроусилителя.

Внешние признаки неисправности рулевой рейки можно спутать с другими неисправностями, поскольку диагностика этого узла достаточно сложна. В некоторых случаях, чтобы отыскать неполадку, рулевую рейку приходится разобрать полностью.

Часто водители задают вопрос: как определить неисправность рулевой рейки? Наиболее очевидный и ощутимый симптом – характерный стук при езде по неровной дороге, усиливающийся при повороте руля.

Кроме того, заметные симптомы неисправности рулевой рейки:

  • тугой руль  (нередко руль туго поворачивается  лишь в одну сторону),
  • после стоянки на асфальте могут оставаться пятна масла в районе передней части автомобиля,
  • гул в гидроусилителе руля.

При таких признаках велика вероятность того, что автомобиль может стать неуправляемым.

Теперь ясно, как диагностировать рулевую рейку: нужно чаще обращать внимание на поведение рулевого управления, делать тщательный технический осмотр этого узла. Такая проверка рулевой рейки поможет сделать первичный вывод о необходимости ремонта, особенно, если имеется явная течь рулевой рейки.

Что делать, если подтекает рулевая рейка?

В случае обнаружения того, что подтекает рулевая рейка, автомашину необходимо срочно  ремонтировать. Такая неисправность свидетельствует о том, что необходима, как минимум, замена манжет и пыльников.

Но этим ремонт может не ограничиться. Если потекла рулевая рейка, ее полностью разбирают, оценивают  целостность корпуса механизма и вала, уплотнительных колец и сальников, которые при необходимости меняют на новые. С ремкомплектом для рулевых реек сейчас проблем нет.

Поэтому, если подтекает рулевая рейка, то замена износившихся сальников, прокладок или колец, не является сложным видом ремонта и вполне под силу любому водителю.

В процессе ремонта следует применять только новые и качественные расходные материалы и запчасти. После ремонта рулевой рейки, производится гидропрокачка гидравлической системы.

Народно-водительские советы по правильной эксплуатации рулевой рейки

Зимой рекомендуется после прогрева двигателя плавными покачиваниями покрутить руль, чтобы разогреть масло в гидроусилителе руля. Целостность  защитных пыльников и уплотнений на рейке продлевает ее исправную эксплуатацию.

Даже небольшой дефект на пыльнике может пропустить внутрь рулевой рейки воду с грязевым абразивом, что приводит к быстрому износу уплотнителей и  возникновению течи.

Источник: https://cartore.ru/275-neispravnosti-rulevoy-reyki-priznaki-kak-opredelit-s-chego-nachat-remont-reyki.html

Причины течи масла рулевой рейки и устранение последствий

Что делать, когда течет рулевая рейка, почему это происходит и как устранить. В большинстве современных транспортных средств для облегчения управления машиной во время движения применяют усилители руля. Конструкторы разработали несколько видов таких устройств. Они могут быть:

  1. Гидравлическими.
  2. Электромеханическими.
  3. Смешанными.

После некоторого периода эксплуатации гидроусилителя владелец может заметить, что появилась течь рулевой рейки. Если такая неисправность появилась на вашем авто, нужно немедленно устранить проблему.

При наличии умения обращаться со слесарным инструментом, знании устройства этого узла устранить неисправность можно самостоятельно.

Прежде чем приступать к работе по устранению возникшей проблемы, следует разобраться с причинами появления течи в этом устройстве.

Почему течет рулевая рейка

Принцип работы рулевой рейки гидроусилителя основан на использовании давления рабочей жидкости, которая приводит в действие механизм поворота передних колес. Насос гидравлического усилителя рулевого управления приводится в действие от работающего силового агрегата транспортного средства. При этом он подает масло под высоким давлением в распределитель, который устанавливают в корпусе рулевой рейки. Золотниковое устройство распределителя распределяет поток рабочей жидкости в нужном направлении, чтобы помочь поворачивать передние колеса.

Причин для появления течи может быть несколько, наиболее часто встречаются такие:

  • течь сальника в рулевой рейке;
  • значительный износ рейки;
  • попадание воздуха в систему;
  • залив «неправильной» рабочей жидкости;
  • перегрев насоса.

Это еще не весь перечень признаков неисправности для появления протечек в системе. Некоторые водители используют различные присадки, которые по замыслу их производителей должны улучшить свойства масла, а это не всегда соответствует действительности. Нельзя допускать попадание грязи в бачок с маслом, упускать срок замены рабочей жидкости.

Стиль вождения, а особенно состояние дорожного покрытия, также сильно влияют на срок службы деталей этого механизма. Если транспортное средство часто передними колесами наезжает на бордюры, движется по ухабистым дорогам, то в результате такой эксплуатации появляется течь масла из соединений узла.

Ускорить износ сальника или рейки может наличие порывов защитного пыльника. В щели попадает пыль, которая в сочетании с маслом становится абразивом, а он ускоряет износ трущихся поверхностей механизма рейки, после чего течет масло в механизме этого узла.

Выявление течи рейки

Для выявления подобной неисправности не потребуется дорогого специального оборудования, компьютерной диагностики и других ухищрений. Появление такой проблемы можно услышать или увидеть воочию. Появившийся ранее не слышимый звук при работе насоса ГУР, пятна масла под машиной свидетельствуют о появившихся проблемах в этом устройстве.

Слишком громкий звук от работающего насоса может свидетельствовать о поломке в этом узле или недостаточном уровне масла. Пятна жидкости под машиной говорят о наличии протечек в системе гидроусилителя руля. Специалисты отмечают также тот факт, что использование контрафактных запасных частей при ремонте, также ускоряет износ деталей с появлением протечек.

Если обнаружится течь в рулевой рейке, нужен ее ремонт. Откладывать решение проблемы на более поздний срок не следует, это только усугубит проблему. Если имеется набор инструмента можно самостоятельно устранить протечку. Ход ремонта рулевой рейки будет немного отличаться для разных моделей автомобилей, но порядок выполнения примерно одинаков. Алгоритм выполнения работ будет примерно таков:

  • передние колеса ставят в положение прямолинейного движения, рулевое колесо при этом надежно фиксируется;
  • в моторном отсеке следует снять все детали, которые будут мешать проведению демонтажа ремонтируемого изделия;
  • доступными средствами производится очистка снимаемого механизма от пыли и всевозможных загрязнений;
  • далее весь крепеж обрабатывают смазкой типа WD-40 или аналогичной жидкостью. Через небольшой промежуток времени крепеж можно снимать;
  • из бачка необходимо слить масло, затем демонтировать подводящие трубки. Чтобы не повредить грани гаек используют специальный ключ, который полностью охватывает гайку;
  • перед снятием карданчика с механизма его положение отмечают метками. Это позволит в дальнейшем правильно установить его на свое место;
  • после этого извлекают сальник вместе с шариковым подшипником.

Теперь производят осмотр снятых деталей для обнаружения изношенных. Если износ обнаружен только в сальнике, его следует заменить новым изделием. Сборку производят в обратном порядке. Если будет выявлен износ рулевой рейки, то ее также меняют новой запасной частью. Своевременный ремонт этого узла исключит негативные последствия для механизма.

В заключение хочется отметить тот факт, что течь масла в этом механизме явление довольно частое, поэтому нужно как можно чаще производить осмотр, обслуживание узла. Используйте качественную смазку и запасные части для ремонта. По окончании ремонтных работ обязательно следует выполнить проверку установочных углов передних колес автомобиля.

Источник: https://automorum.ru/sistemy-avtomobilya/rulevoe-upravlenie/techet-rulevaya-rejka.html

Как определить неисправность рулевой рейки

Одной из самых распространенных неисправностей в автомобилях является неисправность рулевой рейки, которая представляет собой устройство, соединяющее руль и колеса, и позволяющее водителю управлять ими.

Все дело в том, что при повороте руля, колеса посредством этого узла, точно реагируют на то, в какую сторону им поворачивать.
В некоторых автомобилях рулевая рейка установлена без усилителя, то есть механизм, соединяется напрямую с колесами, в результате чего необходимо прикладывать довольно много усилий, чтобы крутить руль, тем более если дело касается грузовых автомобилей.

  • Сейчас у большинства автомобилей на рейку устанавливают усилители, которые бывают двух типов:
    — ГУР — усилитель, работающий на жидкости;
    — ЭУР — усилитель, работающий на электричестве.
  • Благодаря этим устройствам повороты руля будут более легкими и комфортными.

Хотелось бы обратить внимание на то, что от этого узла в первую очередь зависит Ваша безопасность, так как при его неисправности значительно снижается маневренность автомобиля, что особенно актуально в городском потоке. Также руль может попросту заклинить, именно поэтому важно, чтобы эта система всегда была в рабочем состоянии.

  1. Основные неисправности рулевой рейки
  2. Пожалуй, к основным неисправностям данного механизма можно отнести две:
  3. — во-первых, стук в рулевой рейки, который впоследствии может привести к заклиниванию руля;
  4. — во-вторых, гул (гудит насос) и течь жидкости.
  5. Кстати, если у Вас на автомобиле ЭУР (электрический усилитель руля), то нужно знать о том, что такое устройство течь не может, так в ее конструкции нет масла, а вот стучать она может очень сильно.
  6. Стук в рулевой рейке
    Итак, стук в данном механизме является довольно сложной поломкой, который можно охарактеризовать двумя типами: поверхностным и внутренним.

Поверхностный стук может появиться в результате того, что при разрыве пыльника тяги, наконечник довольно быстро выходит из строя и начинает стучать. Для устранения этой поломки наконечник и пыльники необходимо заменить на новые. Процесс замены этих запчастей относительно прост, если Вы знаете, что и как правильно нужно делать.

Внутренний стук говорит о более серьезной поломке, связанной с внутренними частями рулевой рейки, которую очень сложно определить самостоятельно. Дело в том, что при внутренней поломке, внутренние поршни и направляющие втулки «рулевой» ломаются или сминаются, так как именно они несут на себе основную нагрузку.

В результате такой поломки появляется стук. Кстати, еще одной из причин появления шума при этой поломке может быть большая выработка, которая появилась со временем из-за большого пробега.

Важно

В такой ситуации Вам предстоит довольно сложный и дорогостоящий ремонт, поэтому лучше всего доверить это дело профессионалам.

Течь рулевой рейки
Течь в данной системе появляется в том случае, если выходят из строя резиновые уплотнители. Такая поломка характерна для автомобилей с ГУР.

Как правило, усиление у нее происходит из-за нагнетания жидкости в корпусе со специальным насосом, и если сальники выходят из строя, то давление падает, при этом жидкость начинает сочиться и капать на дорожное покрытие.

При этой поломке уровень жидкости падает каждый день и ее приходится добавлять. Также данная поломка может появиться в результате ржавления вала, ходящего по сальникам, так как из-за ржавчины они довольно быстро выходят из строя. «Заржаветь» вал может из-за длительного простоя автомобиля.

Гул рулевой рейки.
Гул (гудение) самого механизма возникает, когда жидкость не уходит и при этом руль крутиться сложно, поэтому слышится сильное «гудение» оповещающее о том, что из строя вышел насос ГУР, который не нагнетает нужного давления, в связи, с чем повороты становится делать сложнее.

При возникновении вышеуказанных признаков в первую очередь нужно провести диагностику вашего автомобиля.

В каком случае рулевая рейка может выйти из строя?
Так как данная конструкция непосредственно связана с колесами, то в первую очередь на ее рабочее состояние влияет неаккуратная езда по неровной местности. И поэтому, если при езде Вы, слишком быстро пересекаете трамвайные пути, глубокие ямы, плохие дороги или же просто резко заезжаете на бордюры, то рулевая рейки выйдет из строя очень быстро.

Также необходимо знать о том, что любая «рулевая» не любит резких «стартов» с места, тем более, если при этом колеса до упора выкручены в ту или иную сторону.

Поэтому главное правило для продления срока эксплуатации системы в рабочем состоянии – это снижение скорости перед препятствием, и медленное его преодоление.
Основные признаки неисправности рулевой рейки.

  • Итак, как же самостоятельно определить неисправность?
  • Во-первых, при управлении руль стало крутить в несколько раз сложнее, чем раньше.
  • Во-вторых, под машиной стали появляться капли маслянистой консистенции.
  • В-третьих, если Вы каждый день добавляете жидкость в специальный бачок, и при этом иногда выходит сигнализирующая лампа.
  • В-четвертых, во время езды по неровностям слышен сильный стук в передних колесах или посередине машины спереди.
  • В-пятых, при повороте руля в сторону слышен сильный гул.
  • Если Вы столкнулись с подобными признаками, то следует незамедлительно обратиться к мастерам в автосервис.
  • Стоит ли делать ремонт рулевой рейки?

Однозначно, стоит! Ведь если Вы временно эксплуатируете автомобиль, в котором рейка стучит или «подтекает», то нужно понимать, что рано или поздно направляющие элементы разобьются окончательно, в результате чего руль попросту заклинит.

А если такая поломка произойдет на большой скорости? О последствиях страшно будет даже подумать. Поэтому в первую очередь – это Ваша безопасность, о которой должны позаботиться только Вы сами.

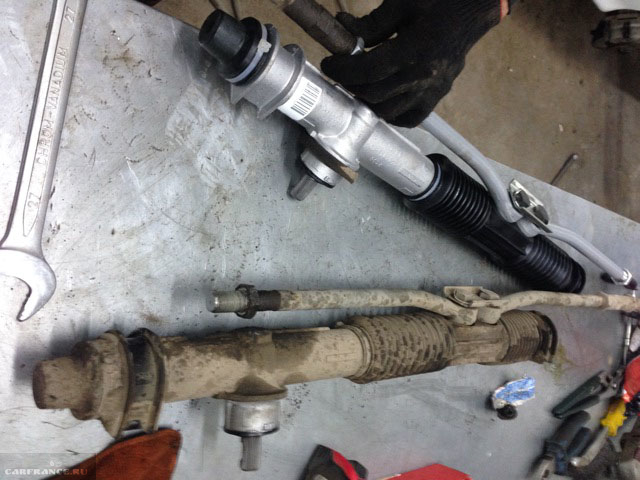

  1. Что выбрать: ремонт или замену на новую рейку?
  2. В связи с тем, что замена всей системы у официального дилера обходится довольно в круглую сумму, большинство автолюбителей приобретают «неоригинальные» запчасти, которые в свою очередь в разы дешевле и в зависимости от производителя бывают хорошего качества, таким образом, эти запчасти прослужат достаточно долго, не меньше чем запчасти от официальных дилеров.
  3. Но зачастую особо экономные автовладельцы приобретаю дешевые или восстановленные запчасти, которые могут выйти из строя уже через 3-6 месяцев эксплуатации.
  4. Также при желании можно приобрести и полный ремонтный комплект, включающий в себя все сальники, пыльники, втулки и прочее.

Но лучше всего ремонт рулевой рейки доверить профессиональному автосервису, так как подобная замена запчастей требует определенного опыта и навыков.При этом большое значение имеет то, какого качества будет приобретенный ремкомплект.

Теперь Вы знаете о том, как определить, исправна ли рулевая рейка в Вашем автомобиле.

Источник: http://avtomasta.ru/rulevoe-upravlenie/kak-opredelit-neispravnost-rulevoj-rejki.html

Устройство рулевой рейки и 6 признаков неисправностей

Рулевая рейка – это механизм, который передает вращение руля на вращение колес. Самое простое устройство этого механизма – шестерня на рулевом валу, от которой идет тяга рулевой рейки.

Но с развитием автомобилестроения были разработаны более сложные механизмы. Сегодня существует три вида рулевых реек: механическая, электрическая и гидравлическая.

У них разное устройство и режим работы.

Устройство рулевой рейки

Все виды системы имеют сходное устройство: рейка имеет зубцы, которые двигаются вдоль шестеренки рулевой колонки. Эти зубцы имеют передаточное число, которое подобрано специально для правильной передачи усилия. Некоторые виды содержат дополнительные устройства для облегчения управления авто.

Устройство механической рулевой рейки

Этот вид рейки имеет самое простое устройство. Вращение колес осуществляется только за счет усилия водителя. Она состоит из шестеренок, которые работают по такому же принципу, что и коробка передач.

Система имеет два зубчатых механизма: один соединяется с приводом руля, а второй с колесными тягами. Они имеют определенное передаточное число, которое облегчает задачу водителя. Даже небольшое движение руля способен отклонить колеса от горизонтальной оси. Особенно это удобно при маневрировании в ограниченных пространствах: шофер легко может поворачивать руль до упора и управлять колесами.

Рулевая рейка с гидроусилителем

Практически на всех новых авто в дополнение к стандартной рейке устанавливают ГУР – гидроусилитель руля. Он делает управление автомобилем легким и приятным. Также он помогает гасить ямы и кочки на дороге – они не бьют в руль, что делает вождение безопасным.

Устройство рулевой рейки с гидроусилителем: он состоит из насоса, в котором перемещается рабочая жидкость. При повороте руля она давит на поршень со штоком, который отвечает за поворот колес. В нейтральном положении руля вся жидкость возвращается в нормальное положение.

Рейка рулевая с гидроусилителем появилась сначала на грузовых автомобилях, которыми было сложно управлять. Но с развитием технического прогресса ее стали устанавливать и на легковых машинах.

Электроусилитель рулевой рейки

Этот вид механизма имеет электромотор для усиления преобразования движения руля в отклонение колес. Он управляется ЭБУ и специальными датчиками.

Существует три способа крепления этой системы: мотор располагается на рейке, мотор встроен в колонку или мотор располагается на валу. Вариант с встроенным мотором в рулевую колонку считается самым опасным: если он выходит из строя, авто становится не управляемым.

На сегодняшний день этот механизм считается самым прогрессивным, так как он имеет самый высокий КПД из всех видов. Он прост в обслуживании: нет необходимости доливать рабочую жидкость, отсутствуют сальники, которые могли бы протекать. Также он экономичен, в то время, как в ГУР постоянно течет жидкость, электрический мотор запускается только при вращении руля.

Схема работы

Понять, что такое рейка в машине не очень сложно. От руля идет рулевая колонка, которая на конце имеет шестрерню с передаточным числом.

В распределительном механизме эта шестерня встречается с зубчатым устройством на рейке. В зависимости от типа конструкции дальше располагаются поршни с рабочей жидкостью или электромотор с блоком управления.

После этого момент вращения передается на рулевые тяги к колесам.

Это упрощенная схема устройства, которая необходима для понимания принципа работы. На самом деле рулевая рейка состоит из регулирующих элементов: пружины, втулки, ограничители.

Неисправности

Любой агрегат в автомобиле может сломаться. Особенно часто это происходит на больших пробегах. Со временем детали изнашиваются и приходят в негодность. Но могут быть и другие причины поломок в авто.

Причины неисправности

Глобальной причиной, по которой может сломаться этот механизм – это плохое качество дорог. Автолюбители не в силах его улучшить, но они могут внимательнее управлять автомобилем: объезжать ямы и кочки, снижать скорость на плохой дороге, не эксплуатировать городскую машину в условиях бездорожья.

В плохих дорожных условиях может не только испортиться подвеска, но и выйти из строя сальники и пыльники рулевого механизма. А через пробоины в них в механизм можете попасть дорожная пыль. Чаще всего именно она является причиной поломки зубчатого механизма.

Признаки неисправности: диагностика

Диагностика рулевой рейки своими руками предполагает, что водитель должен обращать внимание на малейшие изменения в управлении автомобилем. Признаки неисправности рулевой рейки:

  • Утяжеление руля в определенных положениях;
  • Неполный возврат руля в исходное положение;
  • Вращение руля не соответствует вращению колес.

Самый распространенный признак – это стуки в передней части автомобиля. Диагностика рулевой рейки в автосервисе – это самый очевидный выход из положения. Скорее всего, мастер признает ее поломку и предложит заменить.

Но помните, что некоторые поломки можно отремонтировать. Например, если на вашем авто установлен механический тип, мастер может разобрать устройство, найти поломку и устранить ее. Вам нужно лишь найти надежного мастера и сопоставить цену ремонта и стоимость замены рулевой рейки. Ремонтировать рулевую рейку, стоит или нет – решайте самостоятельно, это зависит от типа устройства и его цены.

Основные неисправности

Существует два основных признака исправностей – стуки и протечка жидкости. Они могут говорить о многих поломках, обнаружить которые вам поможет мастер автосервиса. Возможные неисправности рулевой рейки:

  1. Поверхностный стук может возникать из-за повреждения пыльников. Наконечники тяги в этом случае быстро выходят из строя и начинают стучать. В этом случае их просто заменяют на новые.
  2. Внутренние стуки могут говорить о неисправности поршней или направляющих втулок. Для диагностики потребуется разобрать механизм и выявить поломку. Только специалист может определить стук рулевой рейки и его характер.
  3. Также стук можете говорить о выработке деталей на больших пробегах автомобиля. Эту поломку невозможно отремонтировать, следует заменить механизм на новый.
  4. Течь может возникнуть только на устройстве с гидроусилителем. Она говорит о том, что сальники вышли из строя и их необходимо заменить. При возникновении течи рейку следует разобрать и осмотреть все детали. При возникновении вопроса, что делать, если подтекает рулевая рейка, следует купить ремкоплект и отвезти ее в сервис для ремонта.
  5. Если невозможно повернуть руль с ЭУР, это может быть связано с выходом из строя электромотора.
  6. Если тяжело поворачивается руль с ГУР, это можете говорить о неисправности насоса.

Как отличить неисправность рулевой рейки от поломки ГУР

Неисправности в гидроусилителе можно узнать по характерным симптомам:

  • Пропало усиление руля при любых условиях;
  • Исчезает усиление только при работе двигателя вхолостую;
  • Посторонние шумы, когда усилитель работает;
  • Рабочая жидкость вспенилась.

При наличии этих симптомов обратитесь к специалисту, который понимает принцип работы рулевой рейки с гидроусилителем, для устранения неисправностей.

Рекомендации по продлению срока службы

Помните, что профилактика – это лучший способ предотвращения неисправностей. Для продления жизни этого механизма следует соблюдать простые правила:

  1. Регулярно проверяйте пыльники. Если на них образовалась трещина или дырка, лучше сразу заменить их.
  2. Зимой сначала нужно прогреть двигатель и только потом начинать движение и поворачивать руль. Лучше всего на месте несильно покрутить руль из стороны в сторону, чтобы разогреть масло.
  3. Притормаживайте перед ямами и кочками и старайтесь их объезжать.
  4. Не забывайте менять жидкость гидроусилителя.
  5. Не стоит резко страгиваться с места, особенно если руль выкручен до упора.

Рулевая рейка – это механическое устройство для передачи усилия с рулевого механизма на колеса. Устройство рулевой рейки внешне выглядит сложно, но мало мастеров разбираются во внутренних механизмах и умеют их ремонтировать. Поэтому при возникновении неисправностей следует найти хороший автосервис, чтобы устранить неполадки систем рулевого управления или поменять механизм целиком.

Ремонт рулевых реек – это сложный процесс, с которым не справится начинающий автолюбитель.

Особенности рулевых реек на автомобилях

На всех современных машинах устанавливают усилители, чтобы шоферу было легче управлять автомобилем. К тому же, они обеспечивают безопасность в сложных условиях. Чтобы водитель не терял чувство дороги, производители прибегают к модификациям в подвеске.

Форд

Многие автолюбители жалуются, что на машинах этого производителя часто ломаются рулевые рейки. Это касается практически всех моделей, но особенно много проблем возникает у владельцев Форд Фокус. Некоторые партии этой модели имели бракованные рейки, которые были собраны на старом оборудовании. Они ломались уже на первой тысяче километров.

Большинство моделей этого производителя имеют гидроусилитель. На некоторых современных версиях установлен ЭУР.

Рено

Все модели Рено оснащаются гидроусилителем руля. Он не доставляет проблем при регулярном техническом обслуживании. Нужно не забывать менять жидкость ГУР, тогда он прослужит долго. Помните, что нужно использовать только ту жидкость, которую рекомендует производитель, потому что она лучше всего подходит к данным автомобилям.

Тойота

Тойота устанавливает на свои модели гидроусилитель. Он облегчает вождение авто и отвечает за комфортность поездки. На этих авто он работает стабильно и редко ломается.

Эта марка выпускает автомобили в ценовой категории выше среднего, поэтому современные модели оснащаются более дорогим аналогом – электроусилителем. Но его слабость в том, что он боится сырой погоды. Не стоит проезжать на таких авто по глубоким лужам, чтобы не повредить электронику машины.

Опель

На большинстве моделей этого бренда устанавливается ГУР. С ним обычно не бывает проблем, но некоторые автолюбители жалуются на насосы в Опель Вектра. Он сложно поддается ремонту, поэтому рекомендуется менять его на новый.

В современных Опель Астра ставят ЭУР. Судя по отзывам автолюбителей, он может отключаться при повороте и плохо работает при влажной погоде. Причина этого может быть в отказавших датчиках или плохих контактах проводов. Обычно при устранении этих неполадок электроусилитель работает стабильно.

Лада Калина: ремонт

Существует два поколения Калины, на обоих установлен электроусилитель. Он представляет собой обычную механическую рейку, которая усиливается электромотором. Он прост в установке, поэтому присутствует во всех комплектациях этой модели. Но минус его в том, что он включается и на маленькой, и на большой скорости.

К сожалению, ЭУР ломается и на авто с большим пробегом, и на новых машинах. Чаще всего причина кроется в блоке управления. При этом загорается лампочка на приборной панели, а руль перестает поворачиваться. Если это произошло внезапно, необходимо остановиться и отключить питание этого устройства. Тогда вы сможете доехать до сервиса, где вам снимут и поменяют агрегат.

ВАЗ

Под аббревиатурой ВАЗ чаще всего подразумевают классические модели – от «копейки» до «двенадцатой». На них установлена обычная механическая рейка без усилителей. Проблемы с ней могут начаться только из-за механических повреждений пыльников или физического износа деталей.

Сегодня ВАЗ производит модели с гидро- и электроусилителями. Этого требует развитие техники и запросы покупателей. Их поломки аналогичны поломкам на других авто, чаще всего они появляются на больших пробегах.

Источник: http://motorstory.ru/repair/diagnosis/ustrojstvo-rulevoj-rejki-i-6-priznakov-neispravnostej/

Течет рейка ГУР что делать?

Разборка ABW.BY. Почему потекла рулевая рейка?

На СТО, специализирующиеся на ремонте узлов рулевого управления, владельцев автомобилей вынуждают обращаться разные проблемы, но если говорить о рулевой рейке, то самые распространенные причины обращений — течи и стук. Это две типичные неисправности рейки, хотя, разумеется, этот узел способен преподносить и другие «сюрпризы».

Однако владельца VW Golf 2000 г.в. на автосервис привела именно убыль жидкости из бачка гидроусилителя руля, поначалу, кстати, почти незаметная, из-за чего не предвещавшая больших неприятностей. Так, впрочем, продолжалось недолго — вскоре жидкость начала уходить из бачка как в прорву.

Во всяком случае на СТО автомобиль приехал с пустым бачком гидроусилителя. Содержимого бачка, залитого под крышку перед поездкой на сервис, на всю дорогу фактически не хватило — вот как далеко к моменту обращения в ремонт зашла проблема.

Куда девалась жидкость, было хорошо видно по замасленному подрамнику.

Правда, то, что вытекало из-под хомутов крепления пылезащитных чехлов рейки, больше напоминало все-таки воду. Этот нюанс сулил куда более серьезные неприятности с рейкой, чем вызванный годами эксплуатации и большим пробегом ресурсный износ кромок сальников, уплотняющих шток рейки, вследствие которого появляются течи.

Как бы там ни было, рейку надо снимать и разбирать. Только разборка покажет, удастся справиться с неисправностью заменой определенно износившихся сальников или ситуация пошла по худшему из возможных сценариев.

Перед тем как вынимать снятую рейку из-под автомобиля, хотелось бы обратить внимание на правую скобу хомута крепления рейки к автомобилю. Почему? Сейчас узнаете.

Итак, рейка вытащена, начинаем ее разбирать, снимаем обойму хомута — и под ним находим…

… дырочку в корпусе рейки. Вряд ли можно объяснить ее появление чем-то, кроме коррозии, вызванной грязью, попавшей под хомут. Это, конечно, проблема, но, к сожалению, не главная.

Главное, что, судя по тому, где именно из рейки наблюдались течи, когда машину загнали на смотровую канаву, не в повреждении корпуса дело. В конце концов, худо-бедно хомут это место уплотнял. Поэтому продолжаем разборку.

Снимаем пыльники. Количество вылившейся из пыльника воды не может не впечатлить того, кто ремонтом реек не занимается и видит такое первый раз. Могу заверить, что с противоположной стороны рейки грязи вылилось не меньше, ведь между пыльниками существует вентиляционный канал, по которому их внутренние полости сообщаются. Это требуется, чтобы пыльники при сжатии не раздувало и не повреждало находящимся внутри воздухом. Но в рассматриваемом случае помимо воздуха внутри находилась и вода, приправленная, разумеется, солью.

Какой процесс инициируется рассолом, объяснять не надо. Его последствия хорошо видны как с одной стороны штока рейки…

Шток при поворотах рулевого колеса ходит вправо-влево в зависимости от того, куда поворачивается руль.

Из-за коррозии на штоке образуются язвы, на которых, как на терке, изнашиваются кромки сальников.

Выход сальников из строя и был причиной течи жидкости из рулевой рейки и, как следствие, быстрой убыли жидкости из бачка ГУР.

Однако если сальники перестали держать жидкость, то способны ли они удержать воду от проникновения внутрь корпуса рейки, являющегося силовым цилиндром гидроусилителя руля? Судя по тому, что было видно внутри цилиндра, вода побывала и там.

Извлекаем червяк рулевого вала — комментарии излишни.

Но в чем все-таки корень зла? Пылезащитные чехлы не повреждены — откуда взялось столько воды? По словам специалистов, которые занимались разборкой, первопричиной случившегося было несоответствие хомутов крепления пыльникам, но не по размеру, а по материалу тех и других. Пылезащитные чехлы бывают резиновые или из материала, по эластичности напоминающего пластик. Так их, собственно говоря, и называют — пластиковые пыльники. Хомуты же бывают пластиковыми и металлическими.

Предпочтительнее пластиковые пыльники, зарекомендовавшие себя более надежными и долговечными, но они требовательны к затяжке хомутов. Пластиковые хомуты не могут обеспечить качественную обтяжку и уплотнение жестких пластиковых пыльников, поэтому, например, на СТО, где проводилась разборка, такие пыльники в обязательном порядке крепятся только на металлические хомуты. Резиновые пыльники — другое дело. Благодаря эластичности они хорошо зажимаются и пластиковыми хомутами.

В рассматриваемом случае пыльники и хомуты были пластиковыми. Вода проникала по прорехам, оставшимся после затяжки хомутов либо появившимся в процессе эксплуатации между пыльниками и рулевыми тягами. Проникала потихоньку и, учитывая характер коррозийных повреждений штока, медленно, исподволь делала свое дело, пока проблема не заявила о себе быстро прогрессирующей течью.

Сергей БОЯРСКИХ
Фото и видео автора
ABW.BY

Благодарим СТО «Авторесурссервис» за консультации и помощь в организации фотосъемки

Почему течет рулевая рейка

В нормальных условиях рулевая рейка обычно отрабатывает 200–300 тыс. км пробега. Но, как показывает практика, первые проблемы могут появиться задолго до отметки в 200 тыс. Почему течет рулевая рейка, помимо естественного износа? Разбираемся вместе со специалистами сервиса «Авто-Мастер».

Почему течет рулевая рейка: главная причина

Рулевая рейка с ГУР — это относительно простой механизм, который по принципу работы схож с обычным гидравлическим цилиндром. Давление жидкости воздействует на поршень в цилиндре, благодаря чему создается дополнительное усилие, которое прикладывается в нужном направлении к штоку и помогает водителю вращать руль.

Основная причина появления течи любой гидрообъемной передаче — износ сальника. В этом случае жидкость просачивается наружу между штоком и поврежденным уплотнителем. Рулевая рейка — не исключение.

Главная причина того, почему рулевая рейка течет через сальники штока — это езда с поврежденным или неправильно монтированным пыльником. Пыльники закрывают шарниры рулевых тяг и шток рейки с двух сторон и предохраняют эти элементы от влаги и песка.

Когда влага и абразивы проникают в рабочую зону рулевой рейки, происходят следующие процессы:

  • корродирует шток, его рабочая поверхность становится шероховатой и при движении стачивает мягкую губку сальника;
  • песок и другие абразивы затягиваются штоком во внутреннюю полость рейки и повреждают сальник.

При этом абразивы и вода проникают под пыльник двумя путями:

  • через надрыв на пыльнике;
  • через неплотно прижатые хомутами концы пыльника, если он был монтирован неправильно.

Устанавливать пыльники непредназначенными для этого пластиковыми хомутами нельзя. Пластик от времени и температурных перепадов размягчается и растягивается, сила его затяжки уменьшается. И тогда между пыльником и рулевой тягой или корпусом рейки образуется негерметичный участок.

Если вы заметили течь рулевой рейки, не откладывайте с диагностикой и ремонтом! Записаться в наш автосервис можно онлайн с помощью формы ниже.

Второстепенные причины появления течи в рулевой рейке

Реже рулевая рейка течет по другим причинам.

  • Залили неподходящую жидкость. Обратите внимание, что в гидроусилитель руля нужно лить строго определенные автопроизводителем составы. Это связано с взаимодействием масел и материалов резиновых уплотнителей рейки. Некоторые масла разрушают резину сальников и уплотнительных колец.
  • Жидкость не поменяли вовремя. Средний срок службы масел для гидроусилителя составляет 5 лет. После выработки жидкость теряет смазывающие свойства, напитывается влагой и накапливает в своем объеме продукты естественного износа деталей гидроусилителя. Это также разрушает уплотнители и вызывает коррозию металлических деталей ГУРа.
  • Автомобиль систематически ездит по плохим дорогам. Ударные нагрузки разбивают пластиковые втулки рейки, что приводит к осевому биению штока и ускоренному износу сальников. Стук в области ходовой части — всегда плохой признак.

Если в передней части авто при проезде неровностей появился стук — не ждите, пока разобьется и потечет рейка. Гораздо дешевле устранить проблему на этапе ее зарождения, чем впоследствии ремонтировать потекшую рулевую рейку. На нашем сайте вы также можете прочитать о том, почему гремит подвеска.

  • Износились уплотнители распределителя. Течь через золотниковый распределитель если и появляется, то обычно носит неинтенсивный характер.
  • Повреждены или неправильно смонтированы гидравлические магистрали. Точки подключения шлангов и трубок — наиболее уязвимые места.
  • Трещина или механическое повреждение корпуса рейки (встречаются редко).

Приведенные в этой статье причины течи рулевой рейки охватывают более 99% от известных случаев. Поэтому, если вы обнаружили на месте стоянки лужицу из жидкости ГУРа, а гидронасос при этом сухой — ответ на вопрос о том, почему течет рулевая рейка, скорее всего кроется в одном из рассмотренных ранее пунктов.

«Авто-Мастер» (ворота № 5) ремонтирует рулевые рейки с неисправностями любого характера. Звоните по телефону +7 (905) 378-74-22 или записывайтесь онлайн на диагностику и ремонт с помощью формы ниже.

Ремонт рулевой рейки с помощью герметика для гидроусилителя руля step-up sp7028

В конце этой записи я упоминал, что у меня на рулевой рейке на Ситроен С4 купе лопнул хомут на пыльнике, который по умолчанию идет с завода пластиковым. Но самое печальное не в этом — пока я ездил без пыльника, туда, по всей вероятности, набилось грязи, в результате чего рулевая рейка потекла аки дуршлаг. Ребята из автоцентра мне пыльник натянули обратно (хорошо, что он просто слетел, а не порвался), поставили новый, уже металлический хомут, все затянули — но предупредили, что ГУР у вас течет, сальнику скорее всего трындец, и спасет теперь только замена рулевой рейки. Я грустно покивал головой, и полез в интернет, смотреть сколько стоит новая, или хотя бы восстановление старой.

Цены меня, мягко говоря, слегка расстроили, поскольку получалось, что минимум тысяч так на сорок вместе со снять-поставить я попал, если покупать новую, или на 20 — если пытаться восстановить старую без каких-либо гарантий (читай — шесть месяцев может быть проходит, а дальше — ваши трудности). И вот так, давя жабу, я продолжал ездить с мирно капающей уже с пыльника жидкостью гур-а. Когда в один прекрасный момент, заведя двигатель, я не почувствовал, что руль как-то плохо поворачивается при попытке выехать с парковки. Через пару минут, правда, все стало нормально, но симптом был тревожный.

Вечером все снова повторилось. Но теперь — уже через 5 минут не прошло. Я остановил машину, поскольку поворот руля на каждом повороте требовал просто-таки каких-то недюжинных усилий килограмм в пятьдесят, а то и больше, и кое-как вращать его можно было только лишь в движении. Вылезши из машины, я обнаружил тянущийся за мною мокрую дорожку, которую я раньше всегда принимал за конденсат из кондиционера. Но глянув под машину — я увидел тоненькую струйку из пыльника рейки — это, по всей вероятности, вытекали остатки жидкости гидроусилителя руля (фотка не моя, но выглядело также).

Ну и все только усугублялось, при попытках повернуть руль. Стало понятно, что если оно начало не то, что капать, а во всю струячить — то капец ей пришел полный и однозначный. С одной стороны мне не хотелось бросать машину посреди дороги и вызывать эвакуатор, с другой — ехать самостоятельно дальше и загубить еще и насос гура, гоняя его без жидкости — тоже как-то не хотелось.

Решил купить по быстрому еще жидкости, залить ее, после чего успеть догнать до ближайшего сервиса, и дальше думать — чего с ней делать. Полез в интернеты. А надо сказать, что на ситроенах используются жидкости фирмы Total, которые не очень-то распространены в России. Ну, масла-то еще можно найти — но жидкость для ГУР — Total fluide DA или Total fluide LDS — это просто жесть какая-то: по результатам обзвона ближайших магазинов — ближайшая была в 30 км на мкад-е. Т.е. добираться туда — только оставив машину, вызвонив супругу, и на ее машине отправившись туда. Короче, на пол-дня еще приключение, проще эвакуатор вызвать.

Стал рыться в интернете, смотреть, на что бы ее еще можно было заменить, чтобы до сервиса доехать. И наткнулся на очень интересный топик в одной из конференций — где автор спокойно проездил 15 тысяч км, залив герметик для ГУР. Ну, думаю, поскольку все равно, что заливать — несовместимую жидкость, или этот герметик — одна ерунда, посмотрю, где он продается. Оказалось — много где, поскольку у конторы, которая ими барыжит (AGA автомаг) — магазины по всей Москве, я думаю, их все видели. И один из них — буквально в ста метрах от меня — буквально дойти до перекрестка, и там еще немного. В принципе — еще проще и дешевле купить в AvtoAll — заказали, приехали-забрали (или вообще с доставкой). Ну, тут уж кому что ближе, в тот момент у меня был ближе АГА.

Я возрадовался, но полез опять в интернет, читать — что же грозит тем, кто всякое дерьмище себе под капот льет. В основном, конечно, ругают герметики для радиаторов — мол, они забивают каналы вместо дырок, и помпу. Но вот про ГУР — отзывы в основном положительные: пример 1, пример 2. А те, что отрицательные — в основном от теоретиков. Ну, ладно — терять кроме насоса ГУР мне все равно нечего — попробую залить, и на сервис.

Дошел до магазина, нашел нужную баночку, купил. Step-up sp7028 — поскольку о Hi-Gear все-таки отзывы были похуже. Вернулся к машине, еле открутил крышку на бачке для жидкости ГУРа — хорошо, с собой газовый ключ был — обхватил им крышку сверху, и провернул-таки. Внутри — пусто, как в … ну не знаю, с чем даже сравнить. Ничего не откачивая, никаких старых остатков жидкости — залил туда весь флакончик, аккурат вошел (хотя вроде емкость бочка — в три раза больше, видимо остатки еще были, хотя и руль уже не крутился). Звоню на сервис — мне говорят — сейчас все подъемники заняты, если хотите, можем на завтра или еще лучше — послезавтра, прямо счаз отремонтировать вашу рулевую рейку не можем. Угу, думаю я, завтра у меня весь день занят, тогда сейчас на работу — и вечером еще раз позвоню, когда увижу, когда время появится — и уже запишусь.
Поехал на работу. Приезжаю — смотрю — а дорожки жидкости за мною уже нет. Залезаю под капот — смотрю уровень — ушла конечно, но не полностью, а где-то миллилитров сто.

Ага — думаю. Никуда уже не звоню, еду вечером снова в AGA, только уже другой, круглосуточный, беру там еще одну такую же банку (опять же — не я его так люблю, а просто и в этот раз он ко мне ближе оказался, чем круглосуточный AvtoAll). Заливаю из нее — где-то половина ушла. Продолжаю ездить. Проверяю на следующий вечер — вроде все более-менее, уход жидкости — еще миллилитров 10, долил еще. Через месяц уход — еще около 10 миллилитров, снова долил.

Вот такое у меня вышло восстановление рулевой рейки — не совсем ремонт, конечно, но тем не менее.

Вот сейчас прошло два месяца, машина пробежала 4000 км — с последнего долива месяц назад — ничего не ушло, пыльники внешне сухие, ничего не течет. Продолжаю наблюдение, интересно — как поведет себя зимой, когда все сальники дубеют на морозе. Тогда можно будет что-то утверждать об эффективности. Но пока что — в условиях весенне-летне-осенней эксплуатации — работает на пять баллов! Я даже и не ожидал, что течь «ручьем» можно будет так легко и непринужденно остановить. Да, гур — работает отлично, даже впечатление, что стал меньше гудеть в крайних положениях руля, ну и руль, естественно — стал полегче проворачиваться. Периодически буду апдейтить эту тему — самому интересно, сколько же рулевая рейка проходит после такого «ремонта», и как выдержит зиму.

Upd 30.03.2014. Зимняя эксплуатация и 10 тысяч км пробега после его залития показали, что все отлично — убыль составила не больше 20 мл (которые тут же и подлил).

Upd 04.06.2015. Прошло лето, еще одна зима, и вот уже новое лето. С момента залития прошло 30 тыс. км — все отлично. Летом, когда герметик не такой густой, его убыль немного побольше, примерно 50-80 мл за 10 тысяч, зимой — также как и прошлой зимой — около 20-30 мл. В целом — все равно гораздо дешевле подлить его немного раз в десять тысяч, чем чинить рейку.

Так что ремонт признаем состоявшимся успешно. Главное — не перепутать, бутылочки выглядят очень похоже — герметик гидроусилителя и жидкость гидроусилителя (именно поэтому на нее не даю ссылку, чтобы случайно не перепутать).

Всем теоретикам — привет.

Upd. 12.06.2018 Пройдено всего 165 тысяч км, и соответственно — 75 тысяч километров с момента, как я его залил, а случилось это — я напомню — пять лет тому назад. За это время я успел поменять пару раз колодки, дважды — генератор, амортизаторы багажника, ремень ГРМ, катушку зажигания, из кондиционера весь фреон утек, сейчас ехать разбираться со шрусами, амортизаторами, и ступичными подшипниками… И только рулевая рейка с гидроусилителем — все держится — а на подливку я купил его всего еще одну бутылочку, и она даже не ушла целиком за это время. Вот уж действительно — не ожидал.

Течь рулевой рейки (видео) + характерные признаки

Есть только миг…

Столько уже всего рассказано про рулевую рейку, что вроде бы и нечего добавить:

  • о Додж Калибр, Джип Компасс и соплатформенниках есть статья;
  • Додж Джорни и Фиат фримонт со товарищи тоже не обделены;
  • даже слабые места описаны, за которыми глаз да глаз.

Мы не устанем повторять, что как только началась течь рулевой рейки из-под сальника вала, что видно по мокрому пыльнику тяги, предсказать срок службы такого узла не является возможным, он может выйти из строя в любой момент. У кого-то уйдут годы до отказа, у иного – считанные дни, причём не обязательно даже выкручивать руль в крайнее положение, насилуя всю систему и создавая дополнительную нагрузку на уставшие уплотнители. Ниже представлен яркий пример, когда автомобиль завели с ровными колёсами и съехали назад с подъёмника.

Когда автомобиль откатили подальше, на полу не хватало меловой обводки места происшествия и полосатых лент «Не пересекать – идёт ремонт!».

Реактивная течь рулевой рейки Додж Калибр

Если ваш руль вдруг потяжелел, а под колесом расползается красная лужа, значит рейка теперь à la Ельцин, устала и ушла. Продолжать эксплуатацию автомобиля в таком состоянии возможно, но лишь в аварийном режиме до ближайшего сервиса, который скажет вам в одиночку рейка ушла или прихватила за компанию ещё и насос гидроусилителя.

Характерные признаки подобной неисправности достаточно легко распознать. Открываем капот и смотрим в бачок гидроусилителя руля. Пуст? Очень похоже на рейку, хотя ещё остаётся шанс прохудившихся шлангов.

Пустой бачок гидроусилителя руля Додж Калибр

Грязь и/или продукты износа системы гидроусилителя на фильтре в бачке? С большой вероятностью разбит сальник рулевого штока или пыльники тяг были закреплены на авось, возможно при помощи пластиковых хомутов.

Грязь и продукты износа на сетке бачка ГУР

Мокрый передний нижний рычаг? Очень горячо, ответ вполне предсказуем если представить себе расположение всех элементов.

Передний нижний рычаг весь в масле

Стандартная ситуация: сначала рейка течёт в пыльник рулевой тяги, откуда уже по самой тяге просачивается наружу. Это верный диагноз, ошибиться практически невозможно.

Масло ГУР вытекает из пыльника рулевой тяги

Масло красное со специфическим запахом? Система ГУР, к гадалке не ходи.

Масло красного цвета с характерным запахом

Ряд владельцев, обнаружив течь рулевой рейки, заливают волшебные жидкости-антитечи. Как временная мера эти действия имеют право на жизнь, но чудес не бывает и повреждения узла от эликсиров не рассосутся, тем более с таким давлением жидкости в системе маслопотеря занимает считанные секунды.

Основательная лужа под машиной

Если вы знаете, что ваша рейка начинает мокреть, не насилуйте её и не выворачивайте руль в крайнее положение: лучше на половину оборота не докрутить и сделать больше движений по парковке, чем в самый неподходящей позе ожидать приезда эвакуатора.

Затраты времени на замену рулевой рейки для автомобилей Додж, Крайслер и Джип с учётом работ и материалов доступны в разделе «Услуги».

Почему потекла рулевая рейка

На СТО, специализирующиеся на ремонте узлов рулевого управления, владельцев автомобилей вынуждают обращаться разные проблемы, но если говорить о рулевой рейке, то самые распространенные причины обращений - течи и стук. Это две типичные неисправности рейки, хотя, разумеется, этот узел способен преподносить и другие "сюрпризы".

Однако владельца VW Golf 2000 г.в. на автосервис привела именно убыль жидкости из бачка гидроусилителя руля, поначалу, кстати, почти незаметная, из-за чего не предвещавшая больших неприятностей. Так, впрочем, продолжалось недолго - вскоре жидкость начала уходить из бачка как в прорву.

Во всяком случае на СТО автомобиль приехал с пустым бачком гидроусилителя. Содержимого бачка, залитого под крышку перед поездкой на сервис, на всю дорогу фактически не хватило - вот как далеко к моменту обращения в ремонт зашла проблема.

Куда девалась жидкость, было хорошо видно по замасленному подрамнику.

Правда, то, что вытекало из-под хомутов крепления пылезащитных чехлов рейки, больше напоминало все-таки воду. Этот нюанс сулил куда более серьезные неприятности с рейкой, чем вызванный годами эксплуатации и большим пробегом ресурсный износ кромок сальников, уплотняющих шток рейки, вследствие которого появляются течи.

Как бы там ни было, рейку надо снимать и разбирать. Только разборка покажет, удастся справиться с неисправностью заменой определенно износившихся сальников или ситуация пошла по худшему из возможных сценариев.

Перед тем как вынимать снятую рейку из-под автомобиля, хотелось бы обратить внимание на правую скобу хомута крепления рейки к автомобилю. Почему? Сейчас узнаете.

Итак, рейка вытащена, начинаем ее разбирать, снимаем обойму хомута - и под ним находим…

… дырочку в корпусе рейки. Вряд ли можно объяснить ее появление чем-то, кроме коррозии, вызванной грязью, попавшей под хомут. Это, конечно, проблема, но, к сожалению, не главная.

Главное, что, судя по тому, где именно из рейки наблюдались течи, когда машину загнали на смотровую канаву, не в повреждении корпуса дело. В конце концов, худо-бедно хомут это место уплотнял. Поэтому продолжаем разборку.

Снимаем пыльники. Количество вылившейся из пыльника воды не может не впечатлить того, кто ремонтом реек не занимается и видит такое первый раз. Могу заверить, что с противоположной стороны рейки грязи вылилось не меньше, ведь между пыльниками существует вентиляционный канал, по которому их внутренние полости сообщаются. Это требуется, чтобы пыльники при сжатии не раздувало и не повреждало находящимся внутри воздухом. Но в рассматриваемом случае помимо воздуха внутри находилась и вода, приправленная, разумеется, солью.

Какой процесс инициируется рассолом, объяснять не надо. Его последствия хорошо видны как с одной стороны штока рейки…

… так и с другой.

Шток при поворотах рулевого колеса ходит вправо-влево в зависимости от того, куда поворачивается руль.

Из-за коррозии на штоке образуются язвы, на которых, как на терке, изнашиваются кромки сальников.

Выход сальников из строя и был причиной течи жидкости из рулевой рейки и, как следствие, быстрой убыли жидкости из бачка ГУР.

Однако если сальники перестали держать жидкость, то способны ли они удержать воду от проникновения внутрь корпуса рейки, являющегося силовым цилиндром гидроусилителя руля? Судя по тому, что было видно внутри цилиндра, вода побывала и там.

Извлекаем червяк рулевого вала - комментарии излишни.

Но в чем все-таки корень зла? Пылезащитные чехлы не повреждены - откуда взялось столько воды? По словам специалистов, которые занимались разборкой, первопричиной случившегося было несоответствие хомутов крепления пыльникам, но не по размеру, а по материалу тех и других. Пылезащитные чехлы бывают резиновые или из материала, по эластичности напоминающего пластик. Так их, собственно говоря, и называют - пластиковые пыльники. Хомуты же бывают пластиковыми и металлическими.

Предпочтительнее пластиковые пыльники, зарекомендовавшие себя более надежными и долговечными, но они требовательны к затяжке хомутов. Пластиковые хомуты не могут обеспечить качественную обтяжку и уплотнение жестких пластиковых пыльников, поэтому, например, на СТО, где проводилась разборка, такие пыльники в обязательном порядке крепятся только на металлические хомуты. Резиновые пыльники - другое дело. Благодаря эластичности они хорошо зажимаются и пластиковыми хомутами.

В рассматриваемом случае пыльники и хомуты были пластиковыми. Вода проникала по прорехам, оставшимся после затяжки хомутов либо появившимся в процессе эксплуатации между пыльниками и рулевыми тягами. Проникала потихоньку и, учитывая характер коррозийных повреждений штока, медленно, исподволь делала свое дело, пока проблема не заявила о себе быстро прогрессирующей течью.

Сергей БОЯРСКИХ
Фото и видео автора
ABW.BY

Благодарим СТО "Авторесурссервис" за консультации и помощь в организации фотосъемки

Рулевые рейки для любых автомобилей: более 2700 предложений от различных продавцов на сайте BAMPER.BY

Причины течи масла рулевой рейки и устранение последствий

Узлы и агрегаты стареют, некорректно работают, в них возникают неисправности вплоть до выхода из строя. Не исключение и так называемая рулевая рейка с ГУР, которая является одним из основных узлов рулевой системы автомобиля. И самой распространённой проблемой, которая возникает в ней, является такая неисправность, как течь рулевой рейки. Поэтому вопросы, связанные с причинами, последствиями и возможным ремонтом этого устройства всегда актуальны

Течет рулевая рейка можно ли ездить

Доброго дня всем.

Потекла рулевая рейка 🙁
Буду чинить.

Хочу спросить: если еще месяц на текущей поезжу — нормально, или добью её так, что неремонтопригодной станет?

Просто, резину менять и ходовку делать только через месяц получится (когда з/ч придут), а два раза на сход/развал попадать не хочется.

ОК. Проверю, спасибо.
Пока всё выглядит так: уровень за полгода почти не ушел, но с одной стороны пыльник реально мокрый.

Значит потеет, а не течет, но по любому посмотри на состояние жижи, а то гур у нас не оч любит воздух, умирает только в путь.

Дошел до машины — за полгода и 13-15 т.км пробега ушло грамм 200-250 жижи.

Короче, неделю езжу, потом приходят запчасти и чинюсь.
Блин, там делов-то сальник поменять, а денег от 10 до 15 тыр за енто дело хочут

Доброго дня всем.

Потекла рулевая рейка
Буду чинить.

Хочу спросить: если еще месяц на текущей поезжу — нормально, или добью её так, что неремонтопригодной станет?

Просто, резину менять и ходовку делать только через месяц получится (когда з/ч придут), а два раза на сход/развал попадать не хочется.

Подливай жидкость гур как руль тяжелее становится и все ок.

Smail, у меня тоже в этом месте давит((( щас вечером коврик отогнул, а там покрытие темного цвета, но не мокрое
На выходных защиту пластиковую сниму посмотрю.
Вот че за дерьмо такое, летом сальник даванул на рейке верхний и шланг гура потек, а зимой в морозы -40 хоть бы хрен что текло.

У кого тек верхний сальник, его менять только со съемом рейки?

А вообще кто знает-сложно ли снять рейку самому?

Да вообще то ж её один чел снимает, если есть просторный гараж с умной ямой, а не подобие убогое на яму, то возможно, но удобнее на подьемнике.

Да вообще то ж её один чел снимает, если есть просторный гараж с умной ямой, а не подобие убогое на яму, то возможно, но удобнее на подьемнике.
яма не нужна,и подьемник тоже.нет ниодного болта чтоб снизу откручивать.все сверху ,ну и рулевый наконечники отсоединять сбоку.ииии усе

Добавлено через 3 минуты 17 секунд
Подскажи пожалуйста, если потек именно стык руль+рейка, т.е. там где хвостовик, то менять нужно только сальники под номером 2 и резинку под номером 20 на верхней схеме, а втулку под номером 6 на нижней схеме нужно менять?
на верхнем под номером 2 показан и сальник и подшипник вместе.если привезут только сальник -это будет дешевле,подшипник там практич.вечный.а резинка 20 у тебя ж не бежит.тем более что ее можно найти любую отечеств.
на нижнем ричунке под номером 6 показан уплотнитель между рейкой и кабиной.его надо просто помыть теплой водой с мылом и все

Как определить неисправность рулевой рейки

Одной из самых распространенных неисправностей в автомобилях является неисправность рулевой рейки, которая представляет собой устройство, соединяющее руль и колеса, и позволяющее водителю управлять ими.

Все дело в том, что при повороте руля, колеса посредством этого узла, точно реагируют на то, в какую сторону им поворачивать.
В некоторых автомобилях рулевая рейка установлена без усилителя, то есть механизм, соединяется напрямую с колесами, в результате чего необходимо прикладывать довольно много усилий, чтобы крутить руль, тем более если дело касается грузовых автомобилей.

Сейчас у большинства автомобилей на рейку устанавливают усилители, которые бывают двух типов:
— ГУР — усилитель, работающий на жидкости;
— ЭУР — усилитель, работающий на электричестве.
Благодаря этим устройствам повороты руля будут более легкими и комфортными.

Хотелось бы обратить внимание на то, что от этого узла в первую очередь зависит Ваша безопасность, так как при его неисправности значительно снижается маневренность автомобиля, что особенно актуально в городском потоке. Также руль может попросту заклинить, именно поэтому важно, чтобы эта система всегда была в рабочем состоянии.

Основные неисправности рулевой рейки

Пожалуй, к основным неисправностям данного механизма можно отнести две:

— во-первых, стук в рулевой рейки, который впоследствии может привести к заклиниванию руля;

— во-вторых, гул (гудит насос) и течь жидкости.

Кстати, если у Вас на автомобиле ЭУР (электрический усилитель руля), то нужно знать о том, что такое устройство течь не может, так в ее конструкции нет масла, а вот стучать она может очень сильно.

Стук в рулевой рейке
Итак, стук в данном механизме является довольно сложной поломкой, который можно охарактеризовать двумя типами: поверхностным и внутренним.

Поверхностный стук может появиться в результате того, что при разрыве пыльника тяги, наконечник довольно быстро выходит из строя и начинает стучать. Для устранения этой поломки наконечник и пыльники необходимо заменить на новые. Процесс замены этих запчастей относительно прост, если Вы знаете, что и как правильно нужно делать.

Внутренний стук говорит о более серьезной поломке, связанной с внутренними частями рулевой рейки, которую очень сложно определить самостоятельно. Дело в том, что при внутренней поломке, внутренние поршни и направляющие втулки «рулевой» ломаются или сминаются, так как именно они несут на себе основную нагрузку.

В результате такой поломки появляется стук. Кстати, еще одной из причин появления шума при этой поломке может быть большая выработка, которая появилась со временем из-за большого пробега.

В такой ситуации Вам предстоит довольно сложный и дорогостоящий ремонт, поэтому лучше всего доверить это дело профессионалам.

Течь рулевой рейки
Течь в данной системе появляется в том случае, если выходят из строя резиновые уплотнители. Такая поломка характерна для автомобилей с ГУР. Как правило, усиление у нее происходит из-за нагнетания жидкости в корпусе со специальным насосом, и если сальники выходят из строя, то давление падает, при этом жидкость начинает сочиться и капать на дорожное покрытие.

При этой поломке уровень жидкости падает каждый день и ее приходится добавлять. Также данная поломка может появиться в результате ржавления вала, ходящего по сальникам, так как из-за ржавчины они довольно быстро выходят из строя. «Заржаветь» вал может из-за длительного простоя автомобиля.

Гул рулевой рейки.
Гул (гудение) самого механизма возникает, когда жидкость не уходит и при этом руль крутиться сложно, поэтому слышится сильное «гудение» оповещающее о том, что из строя вышел насос ГУР, который не нагнетает нужного давления, в связи, с чем повороты становится делать сложнее.

При возникновении вышеуказанных признаков в первую очередь нужно провести диагностику вашего автомобиля.

В каком случае рулевая рейка может выйти из строя?
Так как данная конструкция непосредственно связана с колесами, то в первую очередь на ее рабочее состояние влияет неаккуратная езда по неровной местности. И поэтому, если при езде Вы, слишком быстро пересекаете трамвайные пути, глубокие ямы, плохие дороги или же просто резко заезжаете на бордюры, то рулевая рейки выйдет из строя очень быстро.

Также необходимо знать о том, что любая «рулевая» не любит резких «стартов» с места, тем более, если при этом колеса до упора выкручены в ту или иную сторону.

Поэтому главное правило для продления срока эксплуатации системы в рабочем состоянии – это снижение скорости перед препятствием, и медленное его преодоление.
Основные признаки неисправности рулевой рейки.

Итак, как же самостоятельно определить неисправность?

Во-первых, при управлении руль стало крутить в несколько раз сложнее, чем раньше.

Во-вторых, под машиной стали появляться капли маслянистой консистенции.

В-третьих, если Вы каждый день добавляете жидкость в специальный бачок, и при этом иногда выходит сигнализирующая лампа.

В-четвертых, во время езды по неровностям слышен сильный стук в передних колесах или посередине машины спереди.

В-пятых, при повороте руля в сторону слышен сильный гул.

Если Вы столкнулись с подобными признаками, то следует незамедлительно обратиться к мастерам в автосервис.

Стоит ли делать ремонт рулевой рейки?

Однозначно, стоит! Ведь если Вы временно эксплуатируете автомобиль, в котором рейка стучит или «подтекает», то нужно понимать, что рано или поздно направляющие элементы разобьются окончательно, в результате чего руль попросту заклинит.

А если такая поломка произойдет на большой скорости? О последствиях страшно будет даже подумать. Поэтому в первую очередь – это Ваша безопасность, о которой должны позаботиться только Вы сами.

Что выбрать: ремонт или замену на новую рейку?

В связи с тем, что замена всей системы у официального дилера обходится довольно в круглую сумму, большинство автолюбителей приобретают «неоригинальные» запчасти, которые в свою очередь в разы дешевле и в зависимости от производителя бывают хорошего качества, таким образом, эти запчасти прослужат достаточно долго, не меньше чем запчасти от официальных дилеров.

Но зачастую особо экономные автовладельцы приобретаю дешевые или восстановленные запчасти, которые могут выйти из строя уже через 3-6 месяцев эксплуатации.

Также при желании можно приобрести и полный ремонтный комплект, включающий в себя все сальники, пыльники, втулки и прочее.

Но лучше всего ремонт рулевой рейки доверить профессиональному автосервису, так как подобная замена запчастей требует определенного опыта и навыков.При этом большое значение имеет то, какого качества будет приобретенный ремкомплект.

Теперь Вы знаете о том, как определить, исправна ли рулевая рейка в Вашем автомобиле.

Диагностика и устранение течи рулевой рейки

В результате естественного износа сальников и основного вала течь рулевой рейки возникает спустя 120–150 тыс. км пробега. К сожалению, многие автолюбители сталкиваются с подобной неприятностью значительно раньше. Отсюда закономерный вопрос – можно ли устранить появившуюся неполадку или лучше сразу поменять агрегат. Поскольку данная неисправность не является редкостью, водителям необходимо знать, как поступать после ее обнаружения.

Причины и признаки неисправности

Начинающие автомобилисты трепетно относятся к первому автомобилю. Но иногда гипотезы не подтверждают наличия той или иной неисправности. Ниже приведены признаки, которые могут свидетельствовать о том, что агрегат начал течь:

 –

при длительной стоянке под капотом появляются маслянистые пятна;
 – уровень масла в расширительном бачке ГУР медленно уменьшается;
 – насос гидравлического усилителя генерирует непонятные звуки, гулы;
 – руль крутится гораздо тяжелее обычного, не давая ощущение комфорта.

Наиболее частой проблемой является естественный износ механизма. Реже встречается попадание воздуха в систему управления, протекание сального уплотнителя, залив некачественной жидкости и даже перегрев насоса. Лучшим решением будет обращение в автосервис, где выявят точную причину неисправности.

Последствия несвоевременного ремонта

Если своевременно не позаботиться об устранении течи механизма, это может привести к ряду других значимых проблем:

  • выход из строя гидроусилителя;
  • перегревание насоса жидкости;
  • износ шарнирных соединений;
  • расходы на рабочие жидкости.

Все это существенно ударит по бюджету, поэтому лучше заблаговременно позаботиться о ремонте механизма.

Причины потери масла в ГУР

Прежде, чем думать, каким образом решить проблему с вытеканием смазки, нужно понять, по какой причине это происходит. От этого и будут зависеть ремонтные работы, чтобы ликвидировать уход масла из гидроусилителя руля. Основных причин эксперты насчитывают 3:

  1. Течь рейки рулевой.
  2. Подтекание насоса гидроусилителя руля.
  3. Плохая герметичность трубок, шлангов соединений.

Постоянное выдавливание масла из бачка ГУР приводит к снижению его уровня, вплоть до критической отметки. Перед выполнением осмотра, найдите бачок и посмотрите, на каком уровне находится в нем рабочая жидкость. Она используется специального типа и напоминает ту же смазку, которую заливают в автоматические трансмиссии. Само по себе масло тоже теряет свои свойства при эксплуатации — оно пережигается и загрязняется, не говоря уже о возможных утечках. Опытные автослесари советуют производить полную замену спустя каждые 70-100 тысяч пройденных автомобилем километров.

Читать еще:  После покупки машины что нужно делать?

Если подтверждается любой из приведенных здесь симптомов, значит, очень высока вероятность проблемы с течью рейки рулевой и начинать следует с осмотра именно этого узла.

Ремонтопригодность рулевой рейки зависит от степени неисправности. Конечно, если подтеки незначительные и нерегулярные, достаточно приобрести ремонтный комплект и «залатать» старый узел. Если обильная течь сопровождается перечнем серьезных неисправностей, рекомендуем заменить агрегат. Ведь неизвестно, сколько времени, сил и финансов вы затратите на диагностику, покупку запчастей и работу специалистов. Ремонтировать элемент в критическом состоянии просто нецелесообразно.

Прежде чем делать какие-либо выводы, необходимо добраться до внутренностей узла и изучить степень изношенности деталей. Что делать, когда выявлены протечки масла из рейки:

Чтобы добраться до сальников, следует стащить резиновые чехлы, зафиксированные стопорными кольцами либо металлическими хомутами. После этого становятся видны причины, по которым потекла рулевая рейка. Какие предпринять действия, зависит от технического состояния внутренностей:

Чтобы вытащить вал, нужно открутить защитные кожухи (при наличии) и шайбу регулировки шестеренчатой передачи, предварительно наметив ее положение. Затем извлекаются оба вала – ведущий рулевой и реечный. В последнюю очередь аккуратно выбиваются полимерные втулки и сальники (удерживаются стопорными кольцами). По окончании корпус тщательно вымывается.

Если вы решили выполнить все ремонтные работы своими руками, то правильнее избрать вариант №3 – попросту сменить вал и сальники. Оригинальные запчасти прослужат не менее 100 тыс. км при условии, что поврежденные резиновые чехлы будут своевременно меняться.

Вариант с проточкой и шлифовкой менее надежен – работы выполняют люди и не всегда качественно. После небрежной обработки поверхность вала останется шершавой и сразу начнет истирать вновь установленные сальники. Рейка может снова потечь буквально через 20-40 тыс. км.

Установка агрегата и сборка автомобиля производится в обратном порядке. Особое внимание уделите заполнению системы гидравлической жидкостью, которую тоже следует поменять. В ней не должно оставаться воздушных пробок. После проверки работоспособности обязательно посетите СТО, дабы откорректировать углы развала – схождения передних колес.

Как определить неисправности рулевой рейки и что делать, если она потекла?

Здравствуйте, уважаемые автовладельцы! Без руля автомобиль – гусеничный трактор. Представьте свой автомобиль без рулевого колеса. Получилось? А понравилось? То-то! Без руля мы пока не можем представить себе автомобиль.

И, естественно, руль – это одна из составляющих рулевого управления. Равно, как и рулевая рейка. Рулевая рейка автомобиля – это узел, соединяющий  колёса и руль в одно целое. Как раз, с помощью рулевой рейки и рулевого привода, колёса точно реагируют на поворот руля в любую сторону.

И от того, каким образом реагирует система рулевого управления автомобиля на команды водителя, в значительной степени зависит ваша личная безопасность и безопасность других участников дорожного движения. Аксиома, о которой нужно помнить всегда.

Каковы признаки неисправности рулевой рейки?

Ремонт рулевой рейки

Возникновение неисправности рулевой рейки вызывается, чаще всего,  ездой по неровной и пыльной дороге. Чем менее бережно водитель управляет автомобилем на плохих дорогах, тем быстрее рейка начнёт стучать.

Стук рулевой рейки является одним из первых симптомов, составляющих признаки поломки рулевой рейки. Другими словами, чтобы избежать частых ремонтов рулевого управления, следует притормаживать перед заметными неровностями дороги,  избегать передвижения поперек трамвайных рельсов. Впрочем, если такая необходимость возникла, то выполнять это нужно на крайне малой скорости.

К преждевременному выходу из строя и ремонту рулевого механизма могут привести многократные заезды на бордюры, резкие ускорения при нахождении руля в крайнем положении, что ведет к росту нагрузки на рулевой редуктор, другие детали рулевой рейки, а также  к износу насоса гидроусилителя. Последствия: загрязненность и поломка уплотнителей в системе гидроусилителя.

Внешние признаки неисправности рулевой рейки можно спутать с другими неисправностями, поскольку диагностика этого узла достаточно сложна. В некоторых случаях, чтобы отыскать неполадку, рулевую рейку приходится разобрать полностью.

Часто водители задают вопрос: как определить неисправность рулевой рейки? Наиболее очевидный и ощутимый симптом – характерный стук при езде по неровной дороге, усиливающийся при повороте руля.

Кроме того, заметные симптомы неисправности рулевой рейки:

  • тугой руль  (нередко руль туго поворачивается  лишь в одну сторону),
  • после стоянки на асфальте могут оставаться пятна масла в районе передней части автомобиля,
  • гул в гидроусилителе руля.

При таких признаках велика вероятность того, что автомобиль может стать неуправляемым.

Теперь ясно, как диагностировать рулевую рейку: нужно чаще обращать внимание на поведение рулевого управления, делать тщательный технический осмотр этого узла. Такая проверка рулевой рейки поможет сделать первичный вывод о необходимости ремонта, особенно, если имеется явная течь рулевой рейки.

Что делать, если подтекает рулевая рейка?

В случае обнаружения того, что подтекает рулевая рейка, автомашину необходимо срочно  ремонтировать. Такая неисправность свидетельствует о том, что необходима, как минимум, замена манжет и пыльников.

Но этим ремонт может не ограничиться. Если потекла рулевая рейка, ее полностью разбирают, оценивают  целостность корпуса механизма и вала, уплотнительных колец и сальников, которые при необходимости меняют на новые. С ремкомплектом для рулевых реек сейчас проблем нет.

Поэтому, если подтекает рулевая рейка, то замена износившихся сальников, прокладок или колец, не является сложным видом ремонта и вполне под силу любому водителю.

В процессе ремонта следует применять только новые и качественные расходные материалы и запчасти. После ремонта рулевой рейки, производится гидропрокачка гидравлической системы.

Народно-водительские советы по правильной эксплуатации рулевой рейки

Зимой рекомендуется после прогрева двигателя плавными покачиваниями покрутить руль, чтобы разогреть масло в гидроусилителе руля. Целостность  защитных пыльников и уплотнений на рейке продлевает ее исправную эксплуатацию.

Даже небольшой дефект на пыльнике может пропустить внутрь рулевой рейки воду с грязевым абразивом, что приводит к быстрому износу уплотнителей и  возникновению течи.

Течет рулевая рейка Шевроле Лачетти, замена верхнего сальника рулевой рейки, не снимая рулевую рейку

Сегодня уже сложно представить себе легковой автомобиль без гидравлической рулевой рейки с ГУР.

Именно такой вид этого устройства сегодня является наиболее популярным, хотя уже существуют рейки с электрическим приводом, а не за горами появление и электронного.

Применение гидроусилителя руля в автомобиле Шевроле Лачетти сделало его управление во много раз легче, безопаснее и комфортнее.

Такого типа рулевая рейка позволяет выполнять развороты на ограниченном участке, что очень актуально для езды в современных мегаполисах, перегруженных автотранспортными средствами.

Гидравлический привод рулевой рейки предусматривает, естественно, для его полноценной работы использование масла.

А раз так, то сразу возникает необходимость в специальных уплотнителях для удержания масляной жидкости во всех узлах, деталях и их соединениях.

Таковыми специальными уплотнителями в рулевой рейке и являются сальники.

Они устанавливаются с каждого конца рейки, а также сверху на червяке.

От состояния этих сальников зависит постоянное наличие в нужном количестве масла в устройстве, что обеспечивает его нормальную и надёжную работу.

При выходе со строя хотя бы одного из них появляется подтекание масла, что неизбежно приводит к постепенному уменьшению общего количества смазывающего материала во всей рейке.

А так, как рулевая рейка призвана обеспечивать безопасное управление транспортным средством, то и целостность всех её сальников становится также очень важным вопросом.

Поэтому за состоянием всей рулевой рейки необходимо постоянно следить и при появлении подтеканий масла сразу принимать меры к ремонту или замене.

Меняем самостоятельно без демонтажа рулевой рейки её верхний сальник на Chevrolet Lacetti

В представляемой статье мы хотим поделиться одним способом замены верхнего сальника рулевой рейки самостоятельно без её снятия на Шевроле Лачетти.

  • Так случилось, что на рулевой рейке нашего автомобиля потёк сальник.
  • Это мы определили, как уже говорилось ранее, по характерному подтеканию масла на её корпусе.

  • Ну, в данном случае у нас не просто подтекание, а буквально половина корпуса рейки вымазана в масло.
  • Вполне понятно, что для того, чтобы выполнять ремонт этого узла, необходимо его для этого демонтировать.
  • А все мы хорошо знаем, где находится рулевая рейка в автомобиле и как непросто её в действительности открутить.
  • К тому же не менее сложно её и вытащить наружу.
  • Поэтому, мы решили попробовать заменить вышедший со строя сальник, не снимая при этом рейку со своего места.
  • При более внимательном осмотре рулевой рейки, по характерному подтеканию масла можно точно утверждать, что вышел со строя именно верхний её сальник.

  • Для того, чтобы к нему добраться и снять, нам необходимо стянуть гофрированный пыльник с рулевой колонки и разъединить её с рейкой.
  • А чтобы это сделать потребуется стянуть этот пыльник и выкрутить болт, соединяющий рейку с валом рулевой колонки.

  • Пыльник закреплён на валу с помощью двух хомутов, сверху и снизу, поэтому верхний мы ослабили и максимально подали вверх.
  • Сам пыльник стянули вниз и нам открылся кардан вала рулевой колонки.

  • В начале мы хотели открутить болт на крестовине, что вполне кажется очевидным, для того, чтобы разъединить рулевую колонку с рейкой и вытянуть её вверх.

  • Однако, нам это сделать не удалось, так как этот болт входит в паз для фиксации кардана, исключая его проворачивание отдельно от рейки.
  • Тогда было принято решение попробовать разъединить карданчик с валом рулевой колонки непосредственно в салоне автомобиля.
  • Здесь на кардане также имеется один болт на 12.

  • Мы его выкрутили, но только это ничего не дало. Зато обнаружили люфт в крестовине.

  • Что также в последствии придётся устранить. В общем, ничего у нас здесь сделать не получилось.
  • Поэтому мы решили попробовать снять крепление рулевой колонки к кузову.

  • Для этого нам пришлось выкрутить на пластине, которая служит креплением для рулевой колонки, два болта на 12 и две гайки под такой же ключ.

  • Дальше вверху рулевую колонку ещё удерживает один болт.

  • И на противоположной стороне точно такой же ещё один болт.
  • Так вот, необходимо открутить гайки на этих двух болтах и после этого, нам так кажется, рулевую колонку Шевроле Лачетти можно будет подать вверх.
  • А это даст нам возможность затем разъединить её с рулевой рейкой и выполнить замену сальника на ней.
  • Но, для того, чтобы эти гайки можно было открутить, нам сначала потребуется выкрутить три самореза на нижнем пластмассовом кожухе обшивки колонки.

  • Кроме того, чтобы снять этот кожух, нужно открутить также два самореза, спрятанных под рулевым колесом.

  • Один из них расположен с одной стороны колонки, а второй – с другой. Нужно только руль повернуть в другую сторону.
  • После того, как сняли снизу пластмассовый кожух, находим одну гайку возле рулевой колонки.

  • И точно такая же гайка имеется с другой стороны колонки.
  • Откручиваем эти две гайки и рулевая колонка, наконец, становится свободной.
  • Поэтому мы подаём её вверх, в результате чего вал её вылазит из крестовины карданчика.

  • Для того, чтобы потом всё это собрать и установить таким же образом, мы на всякий случай поставили метки, как на самом валу, так и на карданчике.

  • После этого просто рукой снимаем кардан с хвостовика червяка рулевой рейки.
  • И теперь можем свободно разбирать это устройство.
  • В начале снимаем пыльник, который совсем мокрый, как мы и предполагали.

  • Хвостовик червяка и верхний сальник здесь также полностью мокрые и покрыты грязью и ржавчиной.

  • Всё это придётся очистить, поскольку нам потребуется снять стопорное кольцо, которое установлено сверху над сальником.

  • Его пришлось добывать с помощью шила и круглогубцев.
  • После этого попытались вкрутить в сальник саморез, за который потом вытащить его наружу.
  • Но, этим способом нам не удалось ничего сделать. Поэтому просто проткнули сальник отвёрткой и вытащили его.

  • Он оказался весь в грязи и масле, закисший, а также основательно деформированный.
  • Поэтому берём новый сальник, смазываем его немножко маслом с одной и с другой стороны.
  • После этого устанавливаем этот сальник на место только, что снятого.
  • К слову, для любознательных специально демонстрируем номер сальника, который был установлен ранее в рулевой рейке нашего Шевроле Лачетти.

  • Производство USA стоит на этом изделии и маркировка CR-133.
  • Для того, чтобы запрессовать новый сальник, мы взяли головку на 30.

  • Она как раз идеально подходит по диаметру.
  • Однако, до конца запрессовать не получилось, поскольку хвостовик червяка упёрся в дно головки.
  • В связи с этим мы взяли другое специальное приспособление.
  • В этого приспособления один конец точно такого же диаметра, как и головка, ну и сальник, естественно.

  • Кроме того, оно длинное и внутри не имеет никаких перегородок.
  • Поэтому с его помощью мы легко посадили новый сальник до тех пор, пока не показалась бороздка для установки стопорного кольца.

  • После этого установили на место стопорное кольцо и собрали всё в обратном порядке.
  • Когда всё уже было собрано и установлено на свои места, запустили двигатель и попробовали покрутить руль в обе стороны.
  • Крутится он легко и без заеданий.
  • Затем проверили всю рейку и в частности её распределитель на предмет подтекания масла.
  • Нигде никакого подтекания масла мы не обнаружили.

  • Поэтому считаем, что всё выполнили правильно.
  • Для начала день-другой понаблюдаем ещё за рулевой рейкой и, если никаких подтеканий и других нареканий не будет, значит мы успешно справились с этим ремонтом, не снимая при этом саму рейку.
  • В связи с этим наш рассказ на этом о самостоятельной замене верхнего сальника рулевой рейки без её снятия на Шевроле Лачетти окончен.

Признаки неисправности или неисправности рулевой рейки / коробки передач

Рулевое управление, используемое во многих современных автомобилях, представляет собой реечную систему рулевого управления. Рейка и шестерня состоят из нескольких компонентов, включая универсальные шарниры, главный и промежуточный валы, а в центре находится рулевая рейка или коробка передач. Именно этот центральный блок получает данные от водителя через рулевое колесо и рулевую колонку и посылает механический сигнал рулевым тягам и рулевым валам для выполнения плавных и эффективных поворотов влево и вправо.Однако время от времени рулевая рейка или коробка передач изнашиваются. Быстрое и эффективное обслуживание по ремонту этого важного компонента может означать разницу между незначительными неудобствами и капитальным ремонтом.

Рулевая рейка - это, по сути, сердце системы рулевого управления. Когда он полностью изнашивается или ломается, способность управлять автомобилем снижается. Если это происходит во время вождения, это может быть очень опасно. Именно по этим (и многим другим) причинам внимание к предупреждающим признакам неисправной или неисправной рулевой рейки или коробки передач может сэкономить вам деньги, время и снизить вероятность аварии.

Вот несколько симптомов или предупреждающих знаков, которые предупреждают вас о потенциальной проблеме, связанной с вашей рулевой рейкой.

1. Очень тугое рулевое колесо

Современные реечные системы рулевого управления поддерживаются гидроусилителем рулевого управления, в котором используется гидравлическое давление, что позволяет легко и быстро управлять рулевым колесом. Когда рулевое колесо кажется туго затянутым или его труднее повернуть, чем обычно, обычно это происходит из-за того, что рулевая рейка или коробка передач нагреваются сильнее, или из-за потери гидравлического давления в гидроусилителе рулевого управления.В любом случае, это проблема, которая никуда не исчезнет, ​​и ее следует как можно скорее осмотреть сертифицированный механик ASE. Иногда это так же просто, как добавление большего количества жидкости для гидроусилителя руля или небольшая регулировка, которая может решить эту проблему и продлить срок службы вашей рулевой рейки.

2. Утечка жидкости гидроусилителя руля

Как отмечалось выше, иногда на жесткое рулевое управление указывает жидкость для рулевого управления с низким усилителем. Однако, поскольку рулевой механизм имеет гидравлический привод, уровень жидкости не снизится, если где-то в системе не будет утечки.Утечка жидкости для гидроусилителя руля означает, что имеется неплотный фитинг, сломанная прокладка или другая механическая проблема, вызывающая утечку, которую необходимо устранить как можно скорее. Несоблюдение этого правила приведет к перегреву рулевой рейки или коробки передач, что может привести к поломке шестерен и других компонентов, что может привести к аварии.

Утечку жидкости для рулевого управления можно отличить от других жидкостей по запаху (обычно запах горящего масла). Он также обычно красного или розового цвета и будет стекать с задней части мотора.Если вы обнаружите этот тип жидкости под автомобилем, как можно скорее обратитесь к механику, чтобы проверить утечку и устранить ее, прежде чем утечка нанесет дополнительный ущерб.

3. Скрежет при рулевом управлении

Неисправная или неисправная коробка передач обычно вызвана отсутствием надлежащей смазки и обслуживания. Избыточное тепло вызывает контакт металла с металлом и, таким образом, создает громкий скрежет при повороте влево или вправо. Вы действительно можете заметить этот звук, если вы одновременно поворачиваете и наезжаете на кочку, например, когда вы выезжаете на подъездную дорожку.Если вы заметили скрежет при повороте влево или вправо, обратитесь к механику, чтобы он быстро диагностировал и при необходимости заменил редуктор рулевого управления.

4. Запах горящего масла

Менее распространенным признаком повреждения рулевой рейки или коробки передач является запах горящего масла. Поскольку сама жидкость гидроусилителя пахнет горелым маслом, сильный запах горелого масла будет присутствовать, когда коробка передач горячего рулевого управления. В этом случае немедленно остановите автомобиль, найдите безопасное место для парковки и как можно скорее вызовите механика.Продолжение движения при перегреве рулевого механизма может привести к пожару и серьезным повреждениям.

Рулевая рейка или коробка передач являются важным компонентом, жизненно важным для плавного рулевого управления любого транспортного средства, использующего реечную систему рулевого управления. Если вы заметили какие-либо из вышеперечисленных симптомов или предупреждающих знаков, как можно скорее обратитесь к местному сертифицированному механику ASE, чтобы он мог диагностировать и устранить любые нанесенные повреждения.

Ищете жидкость для гидроусилителя руля?

Посмотрите десятки отличных вариантов прямо здесь

купить сейчас
Autoblog может получать долю от покупок, сделанных по ссылкам на этой странице.Цены и доступность могут быть изменены.

Проверка реечного рулевого механизма

А рулевая рейка

Что нужно проверить при проверке рулевой рейки. На другой стороне автомобиля также есть шаровые опоры и гетры.

Часть a рулевое управление стойка проверка включает в себя подъем передней части автомобиля, но удержание его веса на колесах. Вы также должны оказаться под автомобилем, пока помощник крутит колеса взад и вперед.Если вы не можете получить доступ к надлежащей смотровой яме, вам, возможно, придется использовать колесные пандусы. Убедитесь, что они стоят на ровной поверхности прямо под колесами.

Плотно затяните ручной тормоз, поставьте подкладку под задние колеса и поставьте автомобиль с задним приводом. механизм ( парк для автоматический ).

Соблюдайте меры предосторожности также, когда автомобиль поднимается, не снимая колес с земля . В этом случае используйте ось стоит под Рамка участники - не работать под автомобилем, поднятым на домкратах.

Рулевая рейка заполнена маслом или смазкой, которая обычно не требует замены.

Однако в стойке могут возникать утечки масла, попадание внутрь и ее повреждение песка, а также простой износ. Проверьте его вместе с остальной системой рулевого управления (см. Проверка поворотных штифтов рулевого управления ).

Если рулевое управление кажется жестким, это может быть связано с тем, что в рейке потеряна большая часть масла. Замените масло (см. Смазка шарнирных соединений рулевого управления ) и очистите всю стойку и гетры.

Проехать на машине несколько миль. Обратите внимание на то, что добавление масла временно уменьшило жесткость. Если это так, поищите масло в стойке.

Очистка стойки может также выявить другие повреждения, например трещины, и в этом случае стойку следует заменить.

Вы можете сами заменить гетры (см. Замена чехлов рулевой рейки ), при условии, что в стойку не попала песчинка, которая не повредила ее. Осмотрите зубья рейки, когда рулевое управление полностью заблокировано. Практически любую другую неисправность стойки необходимо устранять в гараже.

Проверка на износ

Измерительное движение

Измерьте ход рулевого колеса, сделав отметку мелом на ободе и используя палец в качестве ориентира, чтобы проверить движение, прежде чем передние колеса начнут двигаться. Скажите помощнику, чтобы он поворачивал колесо очень медленно и останавливался, когда вы его окликнете. Позвоните, когда увидите, что рулевая тяга движется. Если рулевое колесо смещается более чем на 1/2 дюйма (13 мм), проверьте зазор на рулевой рейке и на концах рулевой тяги.

В системе рулевой рейки не должно быть люфта. Не должно быть возможности сдвинуть обод рулевого колеса диаметром 15 дюймов (380 мм) более чем на 1/2 дюйма (13 мм) без движения передних колес.

Если кажется, что люфт больше указанного, проверьте все остальные шарниры рулевого механизма. Убедитесь, что стойка надежно закреплена, проверив ее зажимные болты.

Проверьте саму стойку, расположившись там, где вы можете видеть одну из поперечин.

Это может означать попадание под автомобиль, который, однако, должен иметь свой вес на передних колесах, а колеса должны быть направлены прямо вперед.Подъезжайте к паре пандусов.

Попросите помощника войти в машину и нарисуйте мелом отметку на ободе рулевого колеса, чтобы показать, как далеко он движется.

Скажите помощнику, чтобы он поворачивал колесо очень медленно и останавливался, когда вы крикнете. Позвоните, когда увидите, что рулевая тяга движется.

Если колесо переместилось на расстояние, превышающее допустимое, стойку необходимо отрегулировать или заменить. Оба эти действия выполняются в гараже.

Также проверьте рулевую шестерню. несущий для ношения, схватившись за рулевая колонка вал и пытается двигать его внутрь, наружу и поперек.

Если шлицевое соединение к рулевой вал перемещается, затяните стяжной болт. Если сам вал-шестерня движется, отнесите машину в гараж для ремонта.

Посмотрите, что прокладка край крышки рулевой шестерни не поврежден, а болты крепления крышки затянуты.

Болты можно затянуть самостоятельно; но другие работы, такие как замена прокладки или вала-шестерни сальник , надо делать под гараж.

Осмотр гетры

Вы можете временно отремонтировать прорезанную гетру, обмотав ее полиэтиленовым пакетом.

Утечка может быть вызвана ослаблением зажима или смещением гетры под зажим. Сама резина может быть повреждена, поэтому всегда тщательно проверяйте всю манжету по всей ее длине.

В зависимости от компоновки вашего автомобиля вам может потребоваться поднять его на осях или даже снять передние колеса, чтобы проверить гетры. Используйте небольшое зеркало и фонарик или контрольную лампу, чтобы помочь вам осмотреть детали, которые трудно увидеть.

Не крутите быстро рулевое колесо, если автомобиль не стоит на колесах.В результате всплеск давление может лопнуть гетры.

Тщательно очистите гетры (при необходимости используйте специальный обезжириватель - не парафин или бензин, которые могут повредить резину). Любое маслянистое или жирное пятно, налипшее на грязь, может означать трещину - так что внимательно проверьте.

Убедитесь, что гетр не перекручен. Попросите помощника медленно повернуть рулевое управление, чтобы вы могли видеть, нет ли перекручивания.

Рельеф любое скручивание путем ослабления зажима внутреннего чехла, распрямления чехла и повторного затягивания зажима.Если это был зажим для проволоки, замените его новым зажимом.

Не изменяйте расположение внешнего конца гетры, оно должно быть точным, чтобы предотвратить чрезмерное растяжение.

Зажимы должны быть плотно закреплены и находиться в нужном месте.

Осмотрите зажимы, чтобы убедиться, что они плотно прилегают (но не настолько плотно, чтобы врезаться в резину). Убедитесь также, что они находятся в нужном месте и не сильно корродированы. Ржавые зажимы следует заменить.

Тщательно осмотрите весь гетр на предмет трещин и потертостей.Трещины наиболее вероятны на гребнях и впадинах гребней, а также на концах.

Сожмите гетры пальцами. Затем попросите помощника медленно повернуть рулевое управление, пока вы смотрите, не открываются ли трещины.

Сожмите гетр, чтобы обнажить трещины.

Даже самая маленькая трещина может пропускать песок и выходить из него. В качестве временной меры плотно завяжите полиэтиленовый пакет поверх гетры, пока она растягивается.

Диагностика неисправностей реечного рулевого управления

Веселая, умная научная фантастика без войн и бездельников.

Если он застревает в доме

Проект Омни

Машины опасны и могут убить людей, которые работают по ним - действуйте на свой страх и риск. Символы ромба, связанные с текстом решения. Я также опубликовал серию блок-схем для устранение неполадок ноутбуков и ПК поиск проблемы.

Рулевое колесо болтается, как будто слабина в ней, которую нужно поднять при повороте? Что еще более важно, чувствуете ли вы люфт в колесах, если качаете переднее колесо вперед-назад когда машина стоит на земле? Рыхлость здесь не означает, что все движется, если ваш автомобиль не очень тяжелый, встряхивание переднего колеса вызовет движение.Вопрос в том, вращается ли колесо без движения всей машины. и если при встряхивании вы слышите какие-либо слабые лязгающие или щелкающие звуки шина.

Вернуться к диагностической таблице рулевого управления

Если встряхивание шины показывает, что колесо болтается, Первое, что нужно проверить, - все ли гайки затянуты. Если какой-либо из гайки болтаются ослабевшими, рекомендуется снять колесо и внимательно осмотрите шпильки колеса, чтобы убедиться, что они не повреждены или не имеют перекрестной резьбы.Шпильки достаточно дешевы, чтобы их заменить, их есть в каждом магазине автозапчастей. Перемонтировать колесо, плотно затяните гайки и следуйте звездной схеме для финального затягивание, когда автомобиль снова стоит на земле. Наконечники гаек не требуют loctite, чтобы остаться, поэтому, если у вас есть повторяющаяся проблема с гайками, вы можете заменить их или шпильки.

Вернуться к диагностической таблице рулевого управления

Колесо все еще трясется после того, как зажимные гайки зажаты обод к колесному узлу затянут? Возможно, что ось гайка ослабла, но вам придется снять маленькую крышку ступицы, чтобы проверить.Гайка оси не может слишком сильно ослабиться, потому что она захвачена зубчатым стопорная шайба и шплинт или сама гайка оси могут иметь зубчатый венец. Но если шплинт был неправильно установлен или поврежден, гайка оси может ослабьте настолько, чтобы колесо качнулось. Вам никогда не нужно бежать гайку в несколько оборотов, если она ослаблена, вероятно, колесо подшипник поврежден или разрушен. В конечном итоге колесо только прикреплен к транспортному средству одной гайкой, которая удерживает ось в колесе несущий.Гайки крепят колесо только к монтажному оборудованию, которое удерживается на месте этой осевой гайкой. Иначе колесо не сможет крутить.

Вернуться к диагностической таблице рулевого управления

Поскольку эта блок-схема предназначена для стойки стойки МакФерсон только рулевое управление с шестерней, нет верхнего рычага подвески или верхнего шарнира на картинке. Стойка Макферсон - это единственная точка крепления для верхняя часть поворотного кулака.Пружина и пластины, удерживающие винтовая пружина на месте, вместе с любыми резиновыми опорами, довольно надежны если нет производственного дефекта или коррозии. Но люди делают время от времени сообщать о сломанных винтовых пружинах, иногда из-за заметного громкий скрежет при движении по дороге, хотя я ожидал, что угол машина тоже проседать. Резиновые втулки могут выйти из строя с возрастом в некоторых климатических условиях, и также возможно, что ударная башня unibody так сильно сгнила, что соединение верхней стойки больше не является надежным.Выход из строя стойки Макферсон обычно из-за выхода из строя амортизационной стойки (амортизатора) в сборе. Если явная утечка масла из амортизатора стойки амортизатора, это плохо, но небольшие течи может быть нормальным (по крайней мере, согласно моему старому руководству по магазину). Не должно быть есть ли люфт в креплениях, если вы можете скрутить верхнюю часть стойки (амортизатор), резиновая втулка должна отсутствовать. Самый простой тест на Плохая стойка просто раскачивает угол автомобиля вверх-вниз.Если стойка плохо, для машины потребуется более двух-трех движений вверх и вниз успокоиться после того, как вы перестанете его толкать.

Вернуться к диагностической таблице рулевого управления

Если вы поднимете машину и снимете шину с земля, трясет шину одной рукой за верх, а другой рукой внизу встряхните все колесо, сделайте небольшой щелчок или лязг звуки? Это типично для вышедшего из строя нижнего шарового шарнира. Шаровые опоры выглядят красиво как и название, это просто захваченный мяч с торчащим из верх или низ, который движется (очень жестко) в своем корпусе.Если вы шевелитесь пресс-масленку, и вы получите движение, шаровой шарнир выстрелит (если пресс-масленка отламывается). Нижняя шаровая опора - основная соединение, удерживающее поворотный кулак (и, следовательно, колесо) на автомобиле. Другие соединения поворотного кулака больше связаны с контролем и регулировкой. Если резиновый чехол на шаровом шарнире сломан и не смазан на регулярной основе, наверное, плохо.

Вернуться к диагностической таблице рулевого управления

Ослаблена ли рулевая тяга? Когда машина сидит на грунт, можете ли вы встряхнуть шину слева направо и почувствовать рыхлость мягким лязгающий или тикающий шум? С поднятым автомобилем и оторванным от земли шиной, сотрясение шины слева направо приводит к еще большему расшатыванию и звену чем трясти покрышку сверху вниз? Расшатанность слева направо признак изношенного компонента рулевой тяги, которым управляет движение колеса влево-вправо.Это может быть конец рулевой тяги, который соединяет рулевую тягу с поворотным кулаком через шаровую опору, это может быть внутреннее соединение рулевой тяги, к которому крепится узел рулевой тяги торцу поршня, выходящему из рейки, или это могло быть сама стойка. У меня есть иллюстрированная страница с фото и видео для диагностики проблемы с рулевой тягой и замена конца рулевой тяги или внутренней рулевой тяги.

Для замены внутренней поперечной рулевой тяги обычно требуется специальный инструмент, но это только около 50 долларов, или вы можете одолжить или арендовать один в местных отделениях хранить.Настоящая проблема в том, что вам, возможно, придется снимать стойку по порядку. заменить внутреннюю поперечную рулевую тягу, если она зашита или прижата к валу. Есть как правило, недостаточно места для поворота каких-либо инструментов вокруг шарнира внутренней рулевой тяги, но вы можете получить его, если у вас есть большая большая воронья лапа и пара футов удлинителя для храповика. Работа не такая уж и сложная, но каждый раз, когда вы снимаете внешнюю поперечную рулевую тягу, вы должны считать открытую резьбу или сначала сделайте хороший снимок, чтобы вы могли собрать его точно так же длина - в противном случае вы измените схождение и вам нужно будет заново выровнять колеса.

Вернуться к диагностической таблице рулевого управления

У меня никогда не было рулевой колонки полностью врозь, хотя мне пришлось вытащить руль, чтобы заменить поворотник в сборе. Между рулевым колесом и ведущей шестерней в рейке, которая находится шестерня, переводящая вращение рулевого вала в горизонтальное положение движение в стойке, требуется муфта. В моей нынешней машине используются два универсальных шарниры в рулевой муфте, рулевые системы наклона чего-то требуют более сложный шарнир шарового типа.Муфты со временем изнашиваются, поэтому возможно, что вы чувствуете люфт в рулевом колесе, особенно если он кажется, что есть небольшая слабость, которую нужно восполнить, когда вы идете из одного направления в другое - это изношенная муфта. Но изношенный муфта между рулевым колесом ведущая шестерня не должна переводить в люфт переднего колеса, когда вы встряхиваете шину.

Вернуться к диагностической таблице рулевого управления

Конечно, любая проблема, связанная с неплотностью или стук в рулевом управлении может быть следствием движения всей рейки.Не должно быть не будет люфта в стойке, ни в том случае, если вы ее встряхнете, ни в том случае, если вы смотреть, когда кто-то крутит колесами вперед и назад вместе с машиной сидя на земле. Это может произойти из-за того, что не были установлены крепежные болты. после ремонта из-за неправильной установки болтов крепления к поперечине затянуты, или из-за того, что точки крепления поперечины на несущей раме заржавели. В последнем случае цельный корпус так сильно заржавел, что один из болтов поперечины не держался ничего не случилось с моим Омни.Я слышал о людях, которые водят машины, где стойка просто висела на месте, опираясь на стяжные шпильки, и рулевые муфты. Вы должны быть изрядно потрясены, чтобы ездить, как это, и я не могу представить, что соединение с ведущей шестерней может прослужить очень долго если бы это была единственная механическая точка, управляющая передними колесами.

Если стойка натянута, то рулевые тяги в хорошем состоянии, а люфта нет. рулевое колесо или передние колеса автомобиля, рывки в рулевое управление, заикание или скачки, которые вы чувствуете при повороте, могут быть вызваны Проблема с насосом рулевого управления.Первая проверка - всегда убедиться, что у вас достаточно жидкость для гидроусилителя руля, и что она не вся пенистая и не полна пузырьков воздуха, или перегрев и перелив. Ослабленный приводной ремень на насосе может быть на неисправность, или может выйти из строя сам насос. Насосы гидроусилителя лопастного типа. насосы, которые отличаются высокой надежностью, но подшипники вала могут изнашиваться, особенно если ремень слишком тугой, или если лопасть может застрять, и загрязнение жидкости может вызвать отказ. Обратите внимание, что некоторые люди регулярно меняют жидкость для гидроусилителя руля. основы, так часто, как они меняют охлаждающую жидкость двигателя, например, каждые 30 000 или 50 000 миль.Когда я пишу это, я не верю, что когда-либо придумывал жидкость в моем гидроусилителе руля, а это 269 000 миль. Но теперь, когда я думаю об этом, Я посмотрю позже и посмотрю, какой цвет. Новая жидкость для гидроусилителя руля будет либо розового, либо медового цвета, и хотя вы ожидаете этих цветов исчезновение черного или коричневого, вероятно, будет признаком того, что это просрочено.

Вернуться к диагностической таблице рулевого управления

Рулевое колесо тянется в сторону или другие как водишь? Не менее важно, если вы едете по прямой, ровная дорога, тянет ли вся машина в ту или иную сторону, если вы едете руки с руля? Важно проверить (не делайте этого в пробках или на жилой улице), потому что некоторые системы рулевого управления с гидроусилителем устраняют все ощущение дороги, так что вы даже не догадываетесь, что машина пыталась тянуть в одном направлении.Если вы замечаете, что машина ходит взад и вперед, или кажется, тянуть в одну или другую сторону непоследовательно, возможно, что палец неправильно установлен на обоих колесах, и центровка в порядке. Бродить может также из-за ослабленных или изношенных ступичных подшипников или изношенных втулок на нижние рычаги управления, где они соединяются с поперечиной. Проверить на неровность накачать шины перед тем, как двигаться дальше.

Если тяга идет только с резким ускорением на переднеприводном автомобиле, у вас может быть рулевое управление с крутящим моментом.Крутящий момент рулевого управления вызван передачей дифференциала слишком большая мощность на одно колесо при ускорении, обычно потому, что оно чувствует положительная разница в массе или диаметре шины тоже с той стороны. Дифференциалы любят передавать больше мощности в сторону с лучшим сцеплением, и их можно обмануть из-за несоответствия передних шин или из-за большой нагрузки на одну шину. Единственный раз, когда у меня когда-либо возникала проблема с крутящим моментом, это когда я устранял была ли вибрация вызвана согнутым передним мостом, и попытка балансировки это противовесом оси с нестандартным грузом, который я создал.Четный хотя вес был всего несколько унций, приклеив его изолентой и закрепив на оси там, где он был изогнут, вызвал очень заметный крутящий момент в этом направлении.

Вернуться к диагностической таблице рулевого управления

Вы ударили что-нибудь в недавней памяти, например выбоина, бордюр или другая машина? Наезд на бордюр или выбоину может привести к к ударной силе, из-за которой изгибаются элементы рулевого управления / подвески, вверх по выравниванию. Заскользить боком по бордюру по снегу или льду - отличный способ испортить расклад.Тяги и поворотный кулак стальные. детали, которые не сгибаются легко, но повреждение при столкновении также может повредить цельный корпус таким образом, чтобы точки крепления стоек McPherson или поперечины shift, который меняет всю геометрию подвески и рулевого управления. Ли вы можете использовать вариативность регулировки схождения и развала, чтобы получить ориентация колеса снова вправо без необходимости выпрямления "рамы" будет зависеть от того, насколько сильно настроен цельный корпус.

Вернуться к диагностической таблице рулевого управления

Одна или несколько шин изнашиваются неравномерно? Шины должны изнашиваться равномерно, чтобы протекторы на внешних краях шины не быстрее изнашиваться с одной или другой стороны. Протекторы в центре шины должны изнашиваться с той же скоростью, что и ступени по краям. Любое время протекторы шин изнашиваются неравномерно, проблема должна быть устранена. исправлено. Первая проверка - правильно ли накачаны шины.Если протекторы в центре быстро изнашиваются, шина, вероятно, чрезмерно накачана. Если протекторы по краям изнашиваются быстрее или изнашиваются, шина может быть повреждена. недостаточно накачанный, или вы можете вести машину как подросток - слишком круто поворачивает.

Если автомобиль тянет, обратите внимание на зазубрины на переднем колесе, где все протекторы изношены под углом, поперек шины. Растушевка - признак неправильный схождение, из-за которого автомобиль может тянуть в одном направлении. Палец ноги Регулировка осуществляется ослаблением контргайки и поворотом конца рулевой тяги.Если Износ происходит с одной стороны шины, что указывает на то, что изгиб, который наклоняет шину внутрь или наружу от вертикали, плохо. Регулировка развала это место, где стойка MacPherson крепится к поворотному кулаку вверху. Если вы не можете позволить себе взять машину для выравнивания, метод бедного мальчика хлопнуть по шине по уровню, чтобы отрегулировать развал, и откатить машину назад и вперед по дороге, чтобы поставить палец. Странные банки, долины и прочее радикальный износ шин, вероятно, вызван изношенными деталями подвески, такими как вышла из строя амортизационная стойка (амортизатор) в стойке МакФерсон, вышла из строя шаровая суставы или гнутые детали.

Проблема с использованием уровня для развала двоякая. Во-первых, радиальные шины выпирают внизу, поэтому, если у вас только длинный уровень, вам действительно нужно использовать его вместе с блоком на колесных шпильках, чтобы увеличить расстояние из резины для верного чтения. И если у вас нет лифта, у вас будет приподнять колесо над землей, чтобы освободить место для регулировки развала колес, и угол определенно меняется, когда колесо и шина болтаются на подвеска.Что, кажется, работает для меня, так это проверка уровня на земле, поднял машину и снова проверил ее в воздухе. Тогда я вижу, что разница между показаниями составляет половину пузыря или три четверти пузыря. с грузом на шине и показаниями подвесного уровня. Итак, когда на самом деле изменение развала (путем ослабления стопорного болта и поворота стойки кулачковый болт) в воздухе, я встроил эту разницу. Когда я поставил машину опять же, я дважды проверяю, и, по крайней мере, в последний раз, когда я это делал, выяснилось идеально.

Настроить палец намного проще с мучительной точки зрения, все, что нужно два рожковых ключа подходящего размера для удержания внешней поперечной рулевой тяги движение в шарнире поворотного кулака при ослаблении регулировочной гайки где внутренняя рулевая тяга ввинчивается во внешнюю. Чтобы на самом деле повернуть внутреннее тяги внутрь или наружу, на валу обычно есть рифленая или оребренная область для сделать так, чтобы его было легко удерживать тисками и поворачивать. Он должен очень легко поворачиваться, И я обнаружил, что подъезжаю к повороту, чтобы освободить место для головы, это займет всего меня пара минут на корректировку.Легко определить, когда схождение или схождение одинаковы с обеих сторон, потому что машина будет двигаться прямо, если вы отпускаете руль на ровной дороге. Проблема в том, что вы могли если оба колеса слишком сильно согнуты или согнуты. Оба случая, вероятно, вызовут высокая скорость вибрации на шоссе, больше на поворотах, чем при движении по прямой как шины борются друг с другом и вынуждены скакать на большой скорости. Вы также получите забавную картину износа шин. Единственная уловка, которую я знаю для проверки схождение или схождение - это визуальный осмотр с длинной линией, так что ударьте 2X4 вверх против шины или используйте веревочную леску, и посмотрите, идет ли она под углом в сторону или в колесо, если вы переместитесь на несколько футов впереди машины.

Если тормоза тормозят одно переднее колесо, машину потянет. Другая возможность - распределитель рулевого механизма. гидравлическое усилие от усилителя мощности к нужной стороне стойки вытолкнуть поршень. Если клапан рулевого механизма негерметичен, возможно, вы держите колесо прямо против усилия насоса гидроусилителя рулевого управления. Теоретически вы можете снять ремень насоса гидроусилителя руля и поехать в качестве теста, хотя рулевое управление было бы довольно тяжелым.Если он не тянет при отключенном усилителе мощности, вы знаете, что неисправен усилитель мощности. Я думаю, что стойки с мощностью рулевое управление сконструировано таким образом, чтобы им можно было управлять без повреждений, если рулевое управление с усилителем не удается, но не предполагайте, проверьте свою модель. И конечно, если у вас есть более новый автомобиль со змеиным ремнем, приводящим в движение все аксессуары вашего двигателя, это было бы не лучшим тестом 🙂

Вернуться к диагностической таблице рулевого управления

Сложно ли управлять автомобилем, особенно когда машина не катится? Любая неисправность усилителя рулевого управления из-за низкого давления насоса. недостаток жидкости может быть виноват.Проверить жидкость, проверить натяжение ремня, сделать уверен, что нет никаких очевидных утечек. Вы можете достать манометр и проверить давление, создаваемое насосом гидроусилителя руля, но вам понадобится магазин руководство, чтобы узнать, каким должно быть это давление, а также все меры предосторожности. Руководство My Dodge предостерегает от проверки давления более пяти секунд, насос просто не предназначен для работы в тупиковой нагрузке. Есть контроль клапан прямо на насосе, который предохраняет насос от слишком высокого давления на высоких скоростях, а на стойке есть распределительный клапан, который отправляет гидравлическое давление на соответствующий поршень.Если рулевое управление по-прежнему жесткое когда автомобиль катится, причиной может быть низкое давление в шинах. Убедись в том, что шаровые опоры на концах рулевой тяги смазаны. Возможно слишком сильное трение где-то на рулевом валу из-за плохой муфты или постороннего предмета застрял между валом и корпусом.

Вернуться к диагностической таблице рулевого управления

Проверить натяжение ремня. Расшатанный пояс будет визжать, особенно в холодную погоду, а потом затихают, когда ремень нагревается от трение и усадка резины - помните, что резина имеет отрицательное термическое коэффициент расширения.Проверьте крепления насоса рулевого управления с гидроусилителем, и проверьте, не шум носит неуклюжий характер, убедитесь, что стойка не болтается (см. другой сторону диаграммы). Если шумы больше похожи на щелчки и лязг, см. блок-схема, которая включает шумы внешнего интерфейса. Но если шум больше похож на то, что вы слышите из-за закрытия крана, высокий частота шипения, может это просто нормально для твоей машины. Все марки гидроусилителя некоторый шум из-за того, что жидкость проталкивается через клапаны, это просто вопрос насколько хорошо изолирован салон.Когда ты поворачиваешься рулевое колесо до упора с одной или другой стороны, шум будет самым громким, и вы не должны держать колесо провернутым все время. путь в одну сторону на продолжительное время.

Вернуться к диагностической таблице рулевого управления

Вы видите, как жидкость гидроусилителя капает из стойки, от насоса или гидравлической арматуры? Вам нужно постоянно восполнить уровень для правильной работы насоса? Если вы теряете силу жидкость для рулевого управления через поврежденное или изношенное уплотнение, может быть трудно определить откуда на самом деле происходит утечка.Вы должны протереть стойку в сборе и линии бумажными полотенцами или тряпками, и используйте фонарик, чтобы найти утечка в действии. Если вы не можете найти утечку, но знаете, что это происходит из потеря жидкости или пятна на полу, утечка может быть только тогда, когда колесо повернут так или иначе. Это означает, что помощник включит колесо с движущейся машиной, чтобы вы могли смотреть, так что если у вас нет отличного домкраты стоят и привыкли просовывать голову под движущийся автомобиль, вы может захотеть сдаться и отнести его в магазин с лифтом.

Вернуться к диагностической таблице рулевого управления

Автомобиль сильно вибрирует? Вибрации пока автомобиль не движется, это происходит с двигателем или автоматической коробкой передач / трансмиссией проблемы, а вибрация на низких скоростях должна возникать только в том случае, если есть сильная люфта в колесах. Если вы чувствуете вибрацию в рулевом колеса, но не столько в кузове автомобиля, т.е. ваши ноги не подпрыгивают на пол, он может быть во внешнем шарнире рулевой тяги.Если вся машина трясется, это вероятные причины из-за несбалансированной вращающейся детали, которая усиливается при особая скорость. Шины и оси - главные виновники, когда все машина начинает трястись на скорости шоссе, но едет по городу плавно, как шелк.

Вернуться к диагностической таблице рулевого управления

Вибрация лучше или хуже при вращении шины? Вибрации на высоких скоростях чаще всего вызваны неправильной балансировкой колес. Это могло произойти из-за новых шин, которые были плохо сбалансированы, или из-за того, что шины противовесы упали или соскоблились о бордюры.Это также легко уловить вибрацию шоссе, если вы погнули обод, ударившись о бордюр или выбоина. У вас также может быть радиальная шина с производственным дефектом, так что он выйдет из равновесия при выходе из строя, даже если нетронутые.

Вернуться к диагностической таблице рулевого управления

Если на шинах видны визуальные повреждения, их необходимо заменены. Проверьте диски на наличие новых вмятин и вмятин, убедитесь, что они эстетичны. элементы (ступицы), которые прикручены к колесу, установлены равномерно и не свободный.В противном случае отнесите два колеса с лучшими шинами в гараж, пусть они вращаются сбалансированно, и пусть они будут на передней части машины, когда вы получите их обратно. Если у вас все еще есть вибрации передней части, вероятно, у вас есть люфт в подвеске или шаровых шарнирах, которые вы еще не заметили, ось проблема или потенциально серьезная проблема с двигателем.

Вернуться к диагностической таблице рулевого управления

Проверьте ШРУСы и оси. Если кто-нибудь еще водит машину, возможно, они врезались в бордюр или выбоину и не заметьте разницу или упомяните об этом.Вы не хотите продолжать водить машину при плохих вибрациях управляемость будет плохой, это может быть признаком чего-то вот-вот выйдет из строя радикально, и это может привести к расшатыванию других компонентов. Если вибрация присутствует только при нажатии на тормоз на высокой скорости, проблема скорее всего, это деформированный ротор (дисковые тормоза) или барабан неправильной формы (барабанные тормоза). См. Блок-схему проблем с тормозом.

Вернуться к диагностической таблице рулевого управления

Если это застревает в доме | Контакт

Все, что вам нужно знать

Марк Уильямсон, Getty Images

Реечная система рулевого управления состоит из шестерни (круговой передачи) с рейкой (линейной передачи).Система работает путем преобразования вращательного движения в поступательное. Большинство легковых автомобилей, небольших грузовиков и внедорожников оснащены системой реечной передачи, а не системой рулевого управления с рециркуляцией шариков, как в больших грузовиках, больших внедорожниках и других тяжелых транспортных средствах.

Рейка и шестерня

При рулевом управлении с реечной передачей вращение шестерни вызывает линейное движение рейки, которое поворачивает колеса автомобиля влево или вправо. Системы реек и шестерен - распространенный компонент на железных дорогах.Между железнодорожными рельсами находятся стойки, которые взаимодействуют с шестернями, прикрепленными к локомотивам, и вагонам поезда, чтобы помочь поездам двигаться вверх по крутым склонам.

Хотя система зубчатой ​​рейки может показаться сложной, согласно Advance Autoparts, это просто шестерня, прикрепленная к зубчатой ​​балке. Штанга крепится к комплекту рулевых тяг. Генераторная рейка - это контур зубчатой ​​рейки, используемый в конструкции генерирующего инструмента, такого как червячная фреза или зуборезный станок, для обозначения деталей и размеров зубьев.Простые линейные приводы часто состоят из некоторой комбинации рейки и шестерни. Вращение вала шестерни приводится в действие вручную или от двигателя для создания линейного движения.

В то время как реечная система рулевого управления используется производителями автомобилей в США менее 50 лет, в других странах этой концепции уже почти сто лет. Hemmings Motor News сообщает, что в 1930-х годах компания BMW выпустила первую реечную коробку передач. Первым американским производителем автомобилей, который использовал реечное рулевое управление в производстве, был Ford, который использовал его для Mustang II 1974 года и Pinto 1974 года.Вскоре после этого AMC применила эту систему для Pacer 1975 года, однако GM и Chrysler не стали производить автомобили с реечным рулевым управлением до 1980-х годов.

Хотя американским производителям потребовалось некоторое время, чтобы начать производить реечные системы рулевого управления, они вскоре осознали то, что европейские и азиатские автомобильные компании знали на протяжении десятилетий. Реечное рулевое управление представляет собой более простую конструкцию по сравнению с предыдущей системой рулевого управления с рециркуляцией шариков. Эта более простая конструкция делает системы реечного рулевого управления более рентабельными.

Хеммингс также отмечает, что реечная система рулевого управления весит меньше, чем коробка передач с рециркуляцией шаров, что помогает сократить расход топлива. Системы реек и шестерен легче, потому что для них не требуются промежуточные рычаги, рычаги Питмана, центральные звенья и втулки рулевых тяг, которые присутствуют в обычных системах рулевого управления. Размер и вес реечной системы делают ее более подходящей для приводов на передние колеса, поскольку производители могут устанавливать ее рядом с поперечной трансмиссией.Производителям проще адаптировать редукторы с реечной передачей к конкретным колесным базам и погрузочно-разгрузочным устройствам.

Рейка и шестерня: приложения

Хотя большинство потребителей знакомы с системами реечной передачи для рулевого управления легковыми автомобилями и небольшими грузовиками, комбинации зубчатой ​​рейки и шестерни имеют несколько других применений. Реечные системы не только помогают поездам преодолевать крутые уклоны, но и обеспечивают лучший контроль торможения, особенно в снежных и обледенелых условиях. Подъемник.com заявляет, что реечные системы являются стандартными компонентами большинства лестничных лифтов. Реечный механизм часто работает с использованием гидравлической или электрической энергии.

В 1970-х годах Артур Эрнест Бишоп изобрел регулируемую стойку. Его регулируемая стойка в сочетании со стандартной шестерней использовалась для улучшения управляемости автомобиля.

Как работает реечное рулевое управление?

Согласно статье Moog Parts, реечное рулевое управление работает с использованием зубчатой ​​передачи, которая преобразует круговое движение рулевого колеса в линейное движение, необходимое для поворота колес.В металлической трубе находится зубчатая передача. На каждом конце трубки есть отверстия, позволяющие прикрепить стойку к осевому стержню. Ведущая шестерня соединяется с рулевым валом, так что шестерня будет вращаться и перемещать рейку при повороте рулевого колеса. Осевые стержни соединяются с концом рулевой тяги, который крепится к шпинделю.

Реечная шестерня выполняет две основные функции:

  • Преобразование вращательного движения рулевого колеса в линейное движение, необходимое для вращения колес автомобиля
  • Уменьшение передач, что облегчает поворот рулевого колеса колеса

    Передаточное число рулевого управления с реечной передачей

    Компания Moog Parts определяет «передаточное число» как отношение расстояния поворота рулевого колеса к величине поворота колес.Например, если поворот рулевого колеса на 360 градусов приводит к тому, что колеса автомобиля поворачиваются на 20 градусов, то передаточное отношение этого автомобиля составляет 18: 1 (360, деленное на 20). Более высокое передаточное число требует большего количества оборотов рулевого колеса для поворота колес. Желательно более низкое передаточное отношение рулевого управления, поскольку оно указывает на более быстрое рулевое управление.

    Легкие спортивные автомобили обычно имеют более низкое передаточное число по сравнению с большими легковыми и грузовыми автомобилями. Благодаря усилителю рулевого управления все легковые автомобили имеют улучшенное передаточное отношение.

    Стойка и шестерня с усилителем

    Hemmings Motor News отмечает, что автомобили с усилителем рулевого управления имеют немного другую конструкцию зубчатой ​​рейки и шестерни. По бокам силовой стойки расположены две стальные трубы, которые выполняют функцию левого и правого поворота, одновременно выступая в качестве напорных и возвратных линий. Цилиндр, содержащий поршень с двумя отверстиями для жидкости, соединяется с силовой стойкой. Жидкость под высоким давлением перемещает поршень, который затем приводит в движение рейку. В электрических системах используется электронасос.

    Общие проблемы рулевого управления с зубчатой ​​рейкой и шестерней

    Поскольку невозможно управлять автомобилем без рулевого управления, очень важно следить за любыми проблемами, чтобы вы могли их отремонтировать как можно скорее.По сообщениям Moog и Sunglass, общие проблемы с рулевым управлением включают:

    • Жесткое рулевое колесо: Если кажется, что рулевое колесо поворачивается с трудом, это может указывать на проблему с рулевой рейкой или недостаточное давление в усилителе рулевая система. Эта проблема обычно решается добавлением большего количества жидкости для гидроусилителя руля.
    • Утечка жидкости для гидроусилителя рулевого управления: Если в вашем автомобиле течет жидкость для гидроусилителя рулевого управления, ее следует отремонтировать, прежде чем она приведет к перегреву коробки передач или поломке шестерен.
    • Шумы при шлифовании: Шумы при шлифовании обычно указывают на недостаточную смазку в редукторе рулевого управления. Возможно, необходимо заменить коробку передач.
    • Горящее масло: Жидкость для гидроусилителя руля имеет запах, похожий на запах горящего масла. Если вы заметили этот запах во время вождения, остановитесь, как только это станет безопасным. Ваша коробка передач может перегреться и загореться.

      Реечная система рулевого управления позволила повысить рентабельность производства автомобилей, сократить расход топлива и упростить управление транспортными средствами.Это, безусловно, революционный прорыв в автомобильной промышленности.

      Информация и исследования в этой статье проверены сертифицированным ASE техническим специалистом Дуэйн Саялун из YourMechanic.com . Для получения отзывов или запросов на исправление, пожалуйста, свяжитесь с нами по телефону [email protected] .

      Источники:

      The Stairlift.com

      Hemmings

      Автомобиль и водитель

      Moog

      Автомобиль и водитель

      Sunglass.io

      Advance Autoparts

      Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

      Замена рулевой рейки

      Это свежее утро, когда вы осторожно едете на машине назад по подъездной дорожке. Быстрый поворот колеса, когда переднее колесо проезжает по бордюру, раскачивает вашу машину по улице.Но руль странно жесткий. Вместо того, чтобы крутить нос машины, вы бежите прямо назад, опрокидывая мусорное ведро на другой стороне улицы. К счастью, урон невелик: хрустящая бочка для мусора за 14,95 долларов и слизистая грязь, которую можно подобрать в своем втором лучшем костюме.

      "Что случилось?" Вы задаетесь вопросом, когда вы открываете капюшон. «Ремень все еще на месте, а жидкость наверху, хотя он выглядит черным. Может быть, ремень просто скользит, пока не нагреется». Приведя порядок на улице и приведя себя в порядок, вы снова пытаетесь отступить, держа обе руки на руле.Рулевое управление теперь в порядке - никаких стонов и усиление рулевого управления с усилителем.

      Если ремню 4 года или больше, смените его, потому что он все равно подлежит оплате. Но не удивляйтесь, если проблема вернется на следующее холодное утро. Усилитель руля, который медленно просыпается в прохладные дни, вызывает так называемую «утреннюю тошноту». Это не уйдет.

      Это вызвано износом внутри рулевого управления (также известного как «рейка»). Черный металлический вид жидкости - результат износа металла с внутренней стороны корпуса.Жидкость абразивная, и со временем износ будет ухудшаться. Стойка снята-замените ее и воспользуйтесь возможностью смыть хлам с помпы и трубопроводов.

      Могу я это сделать?

      Поменять местами стеллажи в одних автомобилях просто, в других - неприятно. Например, багажник заднеприводного автомобиля, если он закреплен болтами перед передней поперечиной, обычно легко заменяется. Но с передним водителем сложнее, когда стойка прикреплена болтами к подрамнику за трансмиссией или к брандмауэру.

      Стоит ли делать самому? Руководство магазина может сказать вам, насколько сложной будет работа, но не всегда. В одном руководстве General Motors говорится, что вам нужно опустить передний подрамник на 3 дюйма, чтобы получить достаточный зазор, чтобы выскользнуть из стойки. Может быть, а может и нет. Легионы техников просто крутят и покачивают его через существующее пространство без проблем.

      Но вы все равно должны проверить руководство по обслуживанию. Во-первых, он сообщит вам, есть ли гайки и болты, которые необходимо заменить новыми в целях безопасности при замене стойки.Вы также захотите узнать значения крутящего момента для всех крепежей. Есть ли какие-либо уплотнительные кольца? Их нужно будет заменить. Руководство вам скажет.

      Прежде, чем струсить, посмотрите на сменную стойку. Вы увидите расположение отверстий для болтов, а также отверстия для линии давления жидкости и обратной линии - единственные линии для жидкости, которые вам нужно отсоединить и снова подсоединить к стойке. Надежно поддержите автомобиль и проверьте зазоры. Если вы обнаружите, что не можете ухватиться за все, над чем нужно работать, из-под машины или через двигатель, вы можете отправить задание.Наконец, прежде чем принять решение, поговорите с людьми, которые разбираются в этой работе, например с специалистом по передней части, который выровняет машину после того, как вы поменяли стойку, или с разборщиком на местной свалке. Они могут знать законные ярлыки.

      Делаем это

      Готовы к работе? Поможет, если вы снимете передние колеса для лучшего доступа к колесным аркам. Перед использованием домкрата ослабьте все гайки. Поднимите автомобиль и надежно поставьте на подставки. Затем открутите зажим, который соединяет рулевую колонку с валом шестерни.

      Отсоедините концы внешних рулевых тяг. Возможно, вам понадобится специальный съемник на концах рулевой тяги, чтобы конический болт ослабил хватку на рулевой стойке. Если вы повторно используете старые внешние наконечники рулевой тяги, не снимайте их с суставов с помощью съемника вилочного типа - это повредит смазочные уплотнения. Используйте съемник съемника. Еще лучше, вы, вероятно, можете оставить их в стойках. Просто ослабьте контргайки и поверните рулевые тяги трубным ключом. Стержни будут откручиваться с концов - по часовой стрелке с одной стороны, против часовой стрелки с другой.Отвинтите стойку от шасси. Теперь вы можете отсоединить линии подачи жидкости и собрать гидравлическую жидкость рулевого управления с гидроусилителем по мере ее стекания.

      Уплотнительные кольца могут протирать канавки в корпусе стойки, минуя гидравлическую жидкость.

      Отсоедините вал-шестерню рейки от рулевой колонки.

      Промывка

      Несмотря на переваривание значительного количества грязи, многие насосы рулевого управления с гидроусилителем выдерживают утреннюю тошноту в целости и сохранности.Тем не менее, чтобы сохранить новую стойку, вам необходимо удалить загрязнения. Вот как смыть большую часть мусора из насоса и трубопроводов.

      Отсоедините обратную линию от бака для жидкости и дайте ей стечь в небольшую емкость через возвратный шланг. Это сторона низкого давления, обычно фиксируемая хомутом для шланга. Затем заблокируйте отверстие. Хорошо подойдут виниловые вакуумные колпачки.

      Затем отсоедините напорный трубопровод от стойки и направьте его в ведро. Долейте свежую жидкость и постучите по стартеру - он будет качать быстро, и для очистки линии может потребоваться литр или больше.Закройте или закройте все свободные концы.

      Теперь пора выкручивать, покачивать и извлекать старую стойку из автомобиля. Выгоните несовершеннолетних из гаража, так как они могут посчитать неприемлемым язык, необходимый для того, чтобы убедить стойку покинуть автомобиль. Возможно, вам придется открутить болты и немного переместить некоторые другие компоненты, чтобы вытащить стойку из туннеля. Поднимите, поверните и покачивайте новую стойку и снова подсоедините линии подачи жидкости.

      Может быть проще получить гаечный ключ для поворота на насадке линии подачи жидкости после того, как вы открутите стойку и немного сдвинете ее.Кроме того, может быть проще повторно прикрепить стропы до того, как новая стойка будет закреплена на месте.

      Используйте рулетку, чтобы проверить общую длину стойки и тяги в сборе. Установите общую длину нового узла на этот же размер, скручивая концы рулевой тяги на их резьбе. Держите стойку по центру и разделите разницу перекрытия между левым и правым концом стержня, когда вы это делаете, иначе рулевое колесо будет смещено по центру, когда вы закончите. Подсоедините все провода, рулевой вал и оборудование для крепления рейки.Вставьте свежие шплинты в корончатые гайки на концах рулевой тяги. Установите на место передние колеса.

      После установки новой стойки снова подсоедините все шланги, кроме возвратной линии резервуара. Направьте его в ведро и снова наполните. Заведите машину и пропустите жидкость, пока она не станет чистой. Подсоедините напорный трубопровод. Примечание. Вы можете установить встроенный фильтр послепродажного обслуживания, чтобы любая пропущенная вами грязь не повредила новую стойку.

      Обратитесь в мастерскую по настройке для сброса регулировки схождения, иначе автомобиль может вести себя странно и быстро изнашивать шины.

      Последний шаг - выпустить весь захваченный воздух. Пока автомобиль стоит на стендах, заполните резервуар, выключите двигатель и поворачивайте из стороны в сторону от упора до упора 10–12 раз. Будьте осторожны, чтобы не столкнуться с упорами. Загорелая или пенистая жидкость содержит воздух. Выключите, дайте ему постоять 15 минут, затем долейте и начните снова. Повторяйте, пока жидкость не станет нормальной. (Эта процедура более подробно описана в Auto Clinic, декабрь 2001 г.)

      Не забудьте правильно затянуть гайки на передних колесах после того, как сняли автомобиль с опор.И было бы неплохо сменить жидкость гидроусилителя руля через несколько сотен миль, чтобы избавиться от любой пропущенной грязи.

      С помощью специального съемника снимите конец рулевой тяги с рулевой стойки.

      КАК ЭТО РАБОТАЕТ: Рулевое управление с гидроусилителем

      При повороте рулевого колеса золотниковый клапан на валу шестерни перемещается относительно отверстий в корпусе.Порты соединяются с камерами по обе стороны от поршня на валу рейки. Поверните влево, и порт, соединенный с камерой на правой стороне поршня, открывается, а другой порт закрывается. Это позволяет жидкости оказывать давление на правую сторону поршня, помогая толкать вал рейки влево и направляя колеса в этом направлении. (В этом описании предполагается, что стойка в сборе находится впереди оси. Если бы она находилась за ней, перемещение вала вправо направило бы колеса влево.)

      Износ позволяет жидкости обходить поршень, тратя впустую усилитель рулевого управления.«Утреннее недомогание» возникает из-за легкого износа, который закрывается, когда тепло расширяет детали. По мере того, как износ ухудшается, расширение больше не будет компенсировать слабину.

      Острая конкуренция привела к снижению цен на восстановленные стойки. «Реман» может быть вашим лучшим выбором, поскольку многие оригиналы изнашивались, потому что их валы располагались непосредственно на внутренней стороне их алюминиевых корпусов. При восстановлении корпуса растачиваются, а затем устанавливаются вставки из закаленной стали в местах, подверженных износу. Вы можете получить недавно установленную новую или отремонтированную стойку на складе утилизации.

      Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

      Признаки неисправности гидроусилителя руля - и способы их устранения…

      Гидроусилитель руля - великое изобретение. Без него повернуть руль вашего автомобиля было бы довольно сложно, особенно при медленной езде.Его гидравлика и электричество разработаны, чтобы поддерживать ваши усилия на сиденье водителя, избавляя вас от усталости и делая вождение автомобиля в целом более многообещающим.

      Хотя отказ гидроусилителя рулевого управления автоматически не означает аварию, вы постоянно используете эту систему, чтобы корректировать свой курс и реагировать на опасность на дороге, что делает проблему с этой системой потенциальной опасностью. Если возникнет проблема, вы, скорее всего, сначала почувствуете или услышите ее, что даст вам шанс избежать серьезных повреждений вашего автомобиля и сэкономить деньги.

      Как и во всех системах вашего автомобиля, ранняя диагностика неисправностей - это способ устранить проблемы с отдельными частями, влияющими на другие связанные с ними работы, и гидроусилитель рулевого управления ничем не отличается. Следите за следующими признаками, чтобы избежать дорогостоящих исправлений и избавить руки от усталости.

      Утечки

      Без сомнения, наиболее распространенной проблемой является протечка системы, которая часто сопровождается жесткой реакцией рулевого колеса, и вам может быть труднее, чем обычно, повернуть.Если произошла серьезная утечка и вы потеряли большую часть жидкости, вы даже можете услышать неприятный скрежет при повороте круга. Если закончится жидкость, вы полностью сожжете насос. А если вы слышите визг, немедленно спускайтесь в гараж.

      Что вы можете сделать:

      Действуйте быстро и не позволяйте проблеме перерасти в ужасный визг. При первых признаках жесткости рулевого управления проверьте уровень жидкости в гидроусилителе руля и следите за ним в течение нескольких дней.Загляните под машину и, если вы видите самый верный признак проблемы - красную или коричневую жидкость, капающую из системы, то пора заглянуть глубже.

      Одна из частых причин утечек - сломанный или изношенный шланг. Однако, если вы не видите никаких повреждений корпуса шланга, скорее всего, у вас проблемы с соединениями, например, ослабленные или поврежденные зажимы.

      Если кажется, что и шланг, и хомуты в хорошем состоянии, следующим объектом вашего внимания должен быть насос гидроусилителя рулевого управления.Уплотнение часто бывает первым, что нужно удалить, поэтому тщательно проверьте это, так как оно может быть источником утечки.

      Наконец, убедитесь, что вся ваша рулевая рейка с гидроусилителем прошла тщательный осмотр, так как утечка может происходить откуда угодно в этой системе. Чаще всего у стойки возникают проблемы с центральным основным уплотнением, выталкиванием жидкости из заслонок на любом конце, или могут возникнуть утечки в верхнем уплотнении шестерни.

      Визг при запуске автомобиля

      Вы слышите громкий визг, исходящий из-под автомобиля? Если вы проверили герметичность, то это может быть ремень, особенно если вы испытываете это при первом запуске автомобиля или при резких поворотах и ​​поворотах.Визг часто исходит от приводного ремня, который может потребовать регулировки или, в худшем случае, его полной замены.

      Что вы можете сделать:

      В первую очередь необходимо проверить шкив насоса рулевого управления с гидроусилителем. Осмотрите ремень на предмет видимых дефектов, включая трещины или недостающие детали. К любому износу следует отнестись серьезно, так как он может быстро стать смертельным. Немедленно замените, иначе возникнут дополнительные проблемы.

      Если ремень просто ослаблен и не поврежден, возможно, вам понадобится помощь друга.Поднимите автомобиль домкратом и заставьте его повернуть колесо, пока вы проверяете положение ремня. Если вы услышите воющий звук, пора выключить машину, достать инструменты и затянуть или отрегулировать ремень, чтобы надежно вернуть его на место.

      Жесткое рулевое управление

      Вы замечаете, что для поворота рулевого колеса требуется гораздо больше усилий, и ваши руки устают после длительных поездок. Возможно, ваш гидроусилитель теряет мощность, что обычно вызвано проблемами с жидкостью, либо из-за потери давления, либо из-за низкого уровня жидкости в автомобиле.

      Что вы можете сделать:

      Проверьте бачок с жидкостью рулевого управления с гидроусилителем в качестве отправной точки. Рекомендуется всегда сначала запускать автомобиль на несколько минут, так вы сможете наиболее точно оценить фактическое количество жидкости, присутствующей в системе рулевого управления с гидроусилителем. Если в системе наблюдается значительная нехватка жидкости, вы можете пойти в гараж, так как высока вероятность утечки.

      При низком уровне жидкости вы всегда можете долить жидкость, но имейте в виду, что это только временное решение и не поможет, если вы столкнетесь с утечкой в ​​долгосрочной перспективе.

      Если уровни жидкости приемлемы, то следующей наиболее вероятной причиной является потеря давления гидравлической жидкости. Опять же, это могло быть связано с утечкой, но есть и другие технические проблемы, которые также могут усугубить эту ситуацию, такие как трещины и небольшие трещины в гидравлических линиях или детективные компоненты внутри вашего насоса, изношенные. Одной из распространенных проблем насосов является износ нажимных пластин, что может привести к потере давления.

      Не отвечает электрическое рулевое управление

      Проблемы с электрическим рулевым управлением могут быть связаны с неисправностями электрической проводки и цепей в системе, если у вас есть частично гидравлическая и частично электрическая система, например та, которую можно найти в популярном Насос рулевого управления Mini Cooper.Однако в этой ситуации, если вы исключили проблемы с жидкостью и гидравлическими кабелями, тогда электроусилитель руля должен стать вашим следующим подозреваемым, когда рулевое управление не реагирует должным образом.

      Что вы можете сделать:

      Если у вас есть считыватель кодов, это поможет вам определить проблему в системе вашего автомобиля, но если у вас нет доступа к бортовой диагностике или сканированию устройства, вы можете быть вынужден начать с соединений и проводов в блоке предохранителей, а затем перейти к проверке напряжения аккумулятора.

      Если кажется, что все в порядке, вы всегда можете попробовать сбросить систему, включив и снова выключив машину. Это очистит буферы и память в вашей компьютерной системе и может стать толчком для его восстановления и работы. Однако, если эта неисправность возникает регулярно, сброс будет работать только до тех пор, пока вам не понадобится профессиональная проверка.

      Наше последнее слово

      Как и при всех проблемах с автомобилем, своевременное принятие мер - лучший способ избежать осложнений и опасностей на дороге.Рулевое управление с гидроусилителем является жизненно важной частью систем вашего автомобиля и действительно помогает вам держать твердый курс. Хотя вы можете безопасно управлять автомобилем без его поддержки, вы можете обнаружить, что если оставлять исправления слишком долго, это означает, что вам придется заплатить за дорогостоящий счет за ремонт.

      Совместное использование - это забота!

      5 причин, по которым рулевое колесо трудно поворачивать (особенно на низких скоростях)

      Последнее обновление 9 июня 2020 г.

      Каждый автомобиль имеет систему рулевого управления, которая дает водителю возможность контролировать направление, в котором он движется .Если у вас нет работающей системы рулевого управления, она создаст для вас самые разные проблемы. Что еще более важно, это сделает ваш автомобиль небезопасным для вас и других людей на дороге вокруг вас.

      Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

      Только представьте, что вам нужно сделать поворот или попытаться сменить полосу движения, а затем рулевое колесо внезапно поворачивается или даже блокируется. Это может привести к аварии, в которой кто-то может получить травму или даже погибнуть.

      Связано: 9 причин шума рулевого колеса при повороте

      Самая распространенная проблема с рулевым колесом заключается в том, что его трудно поворачивать. Поскольку большинство водителей делают большую часть поворотов на низких скоростях, именно в этот момент тугое или жесткое рулевое колесо будет наиболее заметно. Это явный индикатор того, что у вас есть какая-то проблема в вашей системе рулевого управления с гидроусилителем.

      Система рулевого управления с гидроусилителем состоит из множества компонентов.Помимо змеевикового ремня и насоса, система содержит жидкость для гидроусилителя рулевого управления, которая работает рядом с поршнем, так что вы можете легко повернуть колесо с небольшим сопротивлением.

      Если бы возникла проблема с какой-либо из этих частей системы, вы бы не воспользовались помощью усилителя рулевого управления, чтобы упростить поворот колеса.

      См. Также: 5 основных причин сотрясения рулевого колеса

      Распространенные причины, по которым рулевое колесо трудно поворачивать на низких скоростях

      Важно понимать основные причины, по которым рулевое колесо плохо поворачивается.Ниже приведены 5 основных причин, по которым рулевое колесо становится труднее поворачивать. Вам нужно просмотреть этот список и как можно скорее устранить проблему.

      # 1 - жидкость для рулевого управления с низким усилителем

      Возможно, наиболее частой причиной жесткого рулевого колеса при повороте является недостаток жидкости для гидроусилителя рулевого управления в системе. Обычно это происходит, если жидкость вытекает из шланга под давлением. Иногда шланг треснет или просто ослабнет, что приведет к вытеканию жидкости.

      Поскольку эта жидкость необходима для создания давления в системе и смазки насоса, у вас будет рулевое колесо, которое будет труднее повернуть, чем меньше жидкости для гидроусилителя рулевого управления в системе.

      Автомобиль может быть управляемым, но если вы не устраните утечку, это в конечном итоге приведет к отказу насоса гидроусилителя руля, что может оказаться дорогостоящей заменой. Если быстрая проверка показывает, что жидкость в гидроусилителе рулевого управления заполнена, продолжайте читать.

      # 2 - Неисправность рулевой рейки

      Рулевая рейка состоит из шестерни и рейки.Ряд карданных шарниров и валов прикрепляют рулевую рейку к рулевому колесу. Рулевая рейка со временем изнашивается и повреждается из-за простого вождения автомобиля на протяжении многих лет.

      Вы узнаете, когда это произойдет, если ваше рулевое колесо будет жестким или жестким только после того, как вы завели двигатель. По мере того, как двигатель продолжает работать и прогреваться, рулевая рейка будет нагреваться, что заставляет смазку работать немного лучше.

      Таким образом, рулевое колесо может стать менее жестким по мере движения автомобиля.Но все же вам нужно будет заменить рулевую рейку, прежде чем проблема обострится.

      # 3 - Обрыв змеевидного ремня

      Одной из наиболее частых причин жесткости рулевого колеса является повреждение или трещины змеевидного ремня. Этот ремень постоянно используется, когда вы ведете автомобиль, поэтому со временем он довольно быстро изнашивается.

      Это, в свою очередь, приведет к расшатыванию рулевого колеса. Если в ближайшее время не заменить ремень, он вообще порвется, и вы вообще не сможете управлять автомобилем.Лучше заменить ремень до того, как это произойдет.

      # 4 - Неисправность насоса гидроусилителя рулевого управления

      Насос системы рулевого управления с гидроусилителем создает давление, необходимое для плавного поворота рулевого колеса. Если этот насос перестанет работать, то повернуть руль станет намного сложнее, особенно на малых оборотах.

      Обычно в этих ситуациях насос не препятствует полному вращению рулевого колеса. Вы по-прежнему сможете его повернуть, но с вашей стороны потребуется гораздо больше силы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
