✅ Мазда 3 замена топливного фильтра

Содержание

• 1 Мазда 3 замена топливного фильтра
  • 1.1 Топливный фильтр Mazda 3
  • 1.2 Подбор топливного фильтра на Мазда 3: артикулы и цены комплектующих
  • 1.3 Замена топливного фильтра на Мазда 3: детальная инструкция для новичков
  • 1.4 Замена топливного фильтра Мазда 3 (BK) 2003 — 2009
  • 1.5 Инструменты:
  • 1.6 Детали и расходники:
  • 1.7 Периодичность замены топливного фильтра Мазда 3
  • 1.8 Где стоит топливный фильтр Мазда 6?
  • 1.9 Примечание:
  • 1.10 Замена топливного фильтра Мазда 3. Порядок выполнения работ:
    • 1.10.1 Примечание:
    • 1.10.2 Примечание:
    • 1.10.3 Примечание:
  • 1.11 Дополнительная информация:
  • 1.12 Самостоятельная замена фильтров Мазда 3. Порядок выполнения работ:
  • 1.13 Замена топливного фильтра на Мазда 3 своими руками
  • 1.14 Где находится топливный фильтр на Мазда 3
  • 1.15 Признаки забитого топливного фильтра на Мазда 3
  • 1. 16 Периодичность замены топливного фильтра на Мазда 3
  • 1.17 Как заменить топливный фильтр на Мазда 3 своими руками
  • 1.18 Топливный фильтр Мазда 3: Выбор и своевременная замена
  • 1.19 В каких случаях нужна замена
  • 1.20 Пошаговая инструкция по замене
  • 1.21 Подготовка
  • 1.22 Процесс замены
  • 1.23 Видео замена сетки бензонасоса на Мазда 3
  • 1.24 Замена топливного фильтра Мазда 3
  • 1.25 Замена топливного фильтра на Mazda 3 своими руками + фото
  • 1.26 Сервисная на Мазда 3 замена топливного фильтра
  • 1.27 Как часто требуется на Мазда 3 замена топливного фильтра?
  • 1.28 Признаки того, что необходима замена топливного фильтра Мазда 3 bk
  • 1.29 Замена топливного фильтра Mazda 3 BK в наших автосервисах
  • 1.30 Основные моменты замены топливного фильтра на Мазде 3
  • 1.31 Наши преимущества или почему замену бензинового фильтра Мазда 3 доверяют именно нам

Топливный фильтр Mazda 3

Фильтр является важной частью топливной системы транспортного средства, без которой существенно укорачивается эксплуатационный ресурс силового агрегата. Дело в том, что при засоренном фильтре неочищенное топливо поступает в двигатель, что может спровоцировать засорение форсунок впрыска и вызвать деформацию внутренних стенок камеры сгорания.

Своевременная замена топливного фильтра не только является профилактикой задир в цилиндрах, но и позволяет поддерживать оптимальное соотношение между динамикой и расходом автомобиля.

Подбор топливного фильтра на Мазда 3: артикулы и цены комплектующих

В сервисной книге указывается, что атмосферные двигателя могут стабильно функционировать на оригинальном топливном фильтре при пробеге до 30 000 км, на турбированных версиях моторов L3 ресурс фильтра сокращается до 15 000 км.

При этом требуется учитывать запыленность атмосферного воздуха и качество топлива, реализуемого в РФ – преждевременная замена топливного фильтра позволит обезопасить себя от внезапной поломки силового агрегата. Оптимальным вариантом будет замена фильтрующего элемента на 3-5 000 км пробега раньше, указанного ресурса.

Обратите внимание! В случае приобретения не оригинальной детали для своего автомобиля важно проверить ее совместимость с конструкцией топливной системы. Идеальным вариантом будет сверка артикула детали с ВИН-кодом транспортного средства на официальном сайте производителя, однако можно для примерки взять с собой и старый фильтр.

Также стоит отметить ценовую категорию деталей – не стоить приобретать фильтра, которые в разы дешевле оригинальной модели. Как правило, ресурс эксплуатации и очищающая способность бюджетных фильтров невысоки.

Замена топливного фильтра на Мазда 3: детальная инструкция для новичков

Процедура замены старого топливного фильтра на Мазда 3 не предоставляет особых трудностей даже не опытным водителям – для успешного обслуживания достаточно только придерживаться нижеописанной инструкции. Весь фронт работ не требует помощи напарника и спокойно осуществляется за 30 минут свободного времени. Замена ТФ на Мазда 3 осуществляется следующим образом:

• Для начала поднимаем капот автомобиля, после чего производим отключение аккумуляторной батареи. В принципе достаточно откинуть минусовую клемму от АКБ, однако в целях безопасности можно и полностью извлечь аккумулятор. Также обслуживание топливной системы не рекомендуется производить в одежде, которая способна накапливать статическое электричество;
• Далее переходим в салон автомобиля снимаем щиток блока предохранителя, после чего демонтируем 15-амперный элемент, отвечающий за работу топливного насоса. Это необходимо для сброса давления в магистральных патрубках. Узнать номерной знак и расположение предохранителя можно в сервисной книге автомобиля или на схеме, указанной на обратной стороне блока предохранителей;
• Затем переходим к задней части автомобиля. Топливный фильтр на Мазда 3 будет расположен в районе заднего правого колеса, однако для свободного доступа к элементу необходимо сначала демонтировать защитный пластикой щиток, который фиксируется на 2 болтах;
• Далее аккуратно демонтируем магистральные патрубки, ведущие к фильтру с обеих сторон. Помните, после отсоединения шлангов произойдет утечка остатков топлива, которое было перекачано из бака в систему с предыдущего момента запуска – необходимо подставить предварительно подготовленную тару;
• Теперь можно приступать к демонтажу старого фильтра. В зависимости от года выпуска элемент может фиксироваться либо на специальных болтах, либо на обычном хомуте – демонтируем фиксирующие детали и извлекаем фильтр;
• Далее устанавливаем новую запчасть и производим сборку систему по вышеописанной инструкции в обратной последовательности. При этом важно не забыть сначала подключить извлеченный ранее предохранитель и только после установить на месте аккумуляторную батарею.

Обратите внимание! На корпусе любого топливного фильтра есть направляющая стрелка, которая указывает на сторону установки детали. Перед демонтажем старого фильтра рекомендуется запомнить положение стрелки – в противном случае при неправильной установки нового элемента придется повторить процедуру замены заново.

После завершения обслуживания транспортного средства обязательно требуется провести диагностический запуск двигателя. Если мотор успешно завелся и при выходе на рабочую температуру не протраивает, то все было сделано верно.

Замена топливного фильтра Мазда 3 (BK) 2003 — 2009

Инструменты:

• Ключ трещоточный
• Удлинитель торцевых головок
• Торцевая головка 8 мм
• Торцевая головка 10 мм
• Торцевая головка 12 мм
• Отвертка крестовая большая
• Пассатижи
• Молоток малый
• Отвертка плоская малая
• Съемник крышки топливного насоса
• Электрофен технический
• Домкрат винтовой

Детали и расходники:

• Ветошь
• Пустая емкость
• Тканевые перчатки
• Деревяный брусок
• Кольцо топливного модуля — Mazda BP4L-42-167
• Прокладка топливного насоса — Mazda BP4K-42-166
• Оригинальный топливный модуль — Mazda ZY08-13-35XH, Mazda ZY08-13-35XG, Mazda ZY08-13-35XF

Периодичность замены топливного фильтра Мазда 3

Топливный фильтр на Мазда 3 BK очищает бензин от разного рода загрязнений и обеспечивает исправную работу всей топливной системы. Он относится к расходным материалам, которые следует менять регулярно.

Топливный фильтр Мазда 3 заменяется каждые 100 — 120 тыс. км. пробега.

Где стоит топливный фильтр Мазда 6?

Фильтра тонкой и грубой очистки идут в сборе с насосом. Они встроенные в топливный модуль и погружены в бензобак. Отдельная замена бензонасоса Мазда 3 производителем не предусмотрена, — фильтра должны меняться целым модулем.

Примечание:

Для избежания возможной деформации бака, установите обратно модуль в течение получаса. Обязательно поменяйте и уплотнительное кольцо модуля.

Замена топливного фильтра Мазда 3. Порядок выполнения работ:

1. Установите автомобиль на яму или эстакаду. Если такой возможности нет, просто вывесите задние колеса.

2. Откройте капот, и сбросьте давление в топливопроводе: в блоке предохранителей извлеките предохранитель топливного насоса Мазда 3 F24/15А (F/PUMP).

Запустите двигатель, подождите до его остановки из-за выработки топлива двигателя и включите стартер на 10 секунд. Установите предохранитель обратно.

3. Отключите от аккумуляторной батареи отрицательную клемму.

4. Снимите подушку заднего сиденья, потянув ее вперед и вверх. Отстегните под низом 2 клипсы.

5. Крестовой отверткой выверните 4 винта крепления крышки люка.

6. Уберите крышку в сторону.

Так откроется доступ к топливному модулю Мазда 3.

7. Нажмите на фиксатор и отсоедините от топливного модуля колодку жгута проводов.

8. Аналогично отсоедините от топливного модуля трубопровод.

9. Спуститесь под автомобиль.

10. Снимите 2 шланга адсорбера Мазда 3.

11. Пассатижами сожмите фиксаторы, и разъедините трубопровод топливного насоса и трубопровод адсорбера.

12. Торцовым ключом на 10 ослабьте затяжку хомута и отсоедините от бензобака патрубок заливной горловины.

13. Пассатижами ослабьте затяжку хомута и отсоедините вентиляционный шланг заливной горловины.

14. Ключом на 8 отверните 2 пластиковых болта крепления термоэкрана.

15. Перед тем, как снять топливный бак Мазда 3, установите под него регулируемый упор. Двумя домкратами поднимите заднюю часть автомобиля, чтобы колеса повисли над землей, а третий подставьте под бак через брусок (для увеличения площади опоры).

Примечание:

Дальнейшую работу было бы хорошо выполнять с помощником.

16. Торцовым ключом на 12 мм с удлинителем отверните болт переднего крепления бака.

17. Отверните задний левый и задний правый болты крепления топливного бака.

18. Аккуратно снимите топливный бак Мазда 3 вниз и вытяните его наружу.

19. Обратите внимание на метки на баке, на кольце и на модуле. Стрелки совмещены, поэтому при обратной установке, необходимо будет их совместить в точно такое же положение.

20. Используя специальное приспособление, отверните крепежное кольцо топливного насоса Мазда 3.

Универсальный съемник крышки топливного насоса

Примечание:

Как вариант, можно попробовать отвернуть кольцо модуля подручными средствами, например, при помощи стяжки для пружины подвески, деревянной выколотки из плотной древесины и молотка. Однако следует помнить, что в этом случае очень велика вероятность повреждения кольца и топливного бака, что неизбежно приведёт к необходимости их замены.

21. Извлеките топливный модуль из бензобака.

Примечание:

Извлекая насос, будьте внимательными, чтобы не погнуть поплавок (будет показывать неправильный уровень топлива).

22. Замените топливный фильтр Мазда 3 на новый.

23. Установите новый модуль обратно в топливный бак.

24. Крепежное кольцо модуля заворачивайте из положения, при котором стрелка на кольце будет находиться напротив надписи START на топливном баке. Кольцо затяните моментом 80-90 Нм. После затяжки, стрелка на кольце должна находиться между надписей MIN и МАХ, нанесенных на топливный бак. Если это не так, кольцо необходимо заменить.

Примечание:

Очень важно придерживаться момента затяжки и правильного расположения меток. В противном случае возможно вытекание из бака топлива.

25. Установите топливный бак и всю конструкцию в обратной последовательности.

Дополнительная информация:

Для оптимальной работы топливной системы, компания Мазда рекомендует заменять топливный насос Мазда 3 в сборе. Но для экономии денежных средств, некоторые водители все-таки решаются самостоятельно разбирать топливный модуль и менять отработанные фильтра отдельно.

Фильтры тонкой и грубой очистки

Самостоятельная замена фильтров Мазда 3. Порядок выполнения работ:

1. Сначала снимите датчик уровня топлива Мазда 3.

2. Аккуратно отщелкните нижнюю часть корпуса фильтра Мазда 3 (4 защелки).

3. Снимите нижнюю часть корпуса.

4. Снимите топливный фильтр грубой очистки Мазда 3.

5. Замените его на новый.

6. Для снятия фильтра тонкой очистки Мазда 3 вытяните и отключите бензонасос.

7. Для разъединения верхней части корпуса от фильтра, отверткой отожмите внутри 2 защелки.

8. Вытащите фильтр.

9. Разрежьте в верхней части топливный шланг и снимите сам фильтр.

10. Замените фильтр тонкой отчистки Мазда 3 и оденьте трубку, предварительно прогрев ее на огне, что бы она стала мягкой. Тогда быстро оденьте ее на насос. Для надежности, зафиксируйте трубку хомутом.

11. Наденьте новый фильтр грубой очистки Мазда 3 и соберите конструкцию в обратном порядке. Установите фильтр в топливный бак.

12. Установите обратно топливный бак и соберите все в обратной последовательности.

Замена топливного фильтра на Мазда 3 своими руками

Топливный фильтр на Мазда 3 отвечает за принудительную очистку топлива, поступающую в сердце автомобиля – двигатель! Наполняя полость фильтра, бензин проходит через слой (их может быть несколько) фильтрующего материала, оставляя на его поверхности частички пыли, грязи и прочие твердые включения, пагубно влияющие на детали двигателя.

Если рацион «пищи» мотора авто составляет дизельное топливо, то дополнительно требуется сепаратор, который поможет очистить топливо помимо механических включений еще и от содержания воды

Принцип работы его основан на том, что вода тяжелее бензина, а центробежная сила помогает отделить их друг от друга. Из-за специфики работы сепараторов большинство из них имеют исполнение с подогревом.

Где находится топливный фильтр на Мазда 3

Добраться до топливного фильтра можно двумя путями. В поисках места, где находится топливный фильтр именно в Мазда 3, нужно заглянуть под левое заднее колесо. Здесь можно обнаружить пластиковую защиту на нескольких болтах. Она может быть не слишком заметна под слоем дорожной грязи, особенно если погода сырая, а дороги не слишком чистые. Чтобы увидеть сам фильтр необходимо поддомкратить заднее колесо, открутить болты и снять непосредственно крышку.

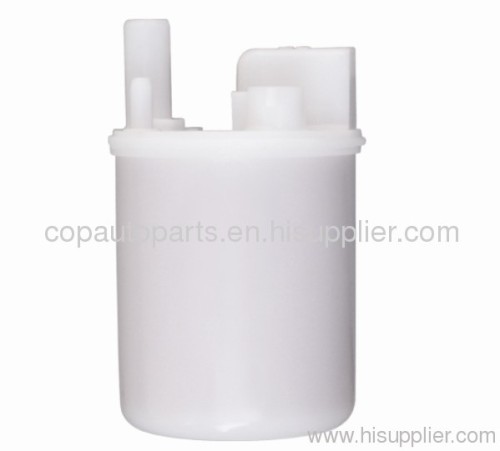

Новый топливный фильтр Мазда 3

Признаки забитого топливного фильтра на Мазда 3

Симптомы забитого топливного фильтра на Мазда 3 достаточно разнообразны. Учитывайте, нижеперечисленные признаки могут указывать не только на поломку фильтрующего устройства, но и возможно указывают на причины неисправности системы управления.

Удостовериться для перестраховки, что причина именно в фильтре для очистки топлива можно, используя следующий метод: возьмите манометр и подсоедините его к ниппелю, размещенному на топливной раме форсунок, затем заведите машину, замеряйте давление топливной смеси. В случае, когда манометр показывает параметры ниже, предусмотренных дилером авто, можно говорить о неисправности топливного фильтра.

При уменьшении пропускной способности фильтрующего устройства наблюдаются перебои в работе силового агрегата:

1. увеличивается расход горючего;
2. машина глохнет на холостых оборотах;
3. наблюдаются провалы в работе мотора при увеличении оборотов;
4. тяжело, а иногда и невозможно произвести запуск движка;
5. снижается мощность силового агрегата, он начинает троить;
6. возможно во время езды торможение машины без нажатия на педаль «тормоз»;
7. при движении вверх по наклонной плоскости транспортное средство дергается.

Все эти признаки наблюдаются, если фильтр забит, его возросшее сопротивление всасываемому потоку воздуха создает дополнительную нагрузку на двигатель.

Периодичность замены топливного фильтра на Мазда 3

Рекомендованный техническими инструкциями срок плановой смены топливного фильтра на Мазда 3 выполняется через каждые 30 000 км пробега автомобиля . Но эта цифра может колебаться и зависит от следующих нюансов:

1. регламент может изменяться от 30 до 90 тыс. километров, если используемое горючее имеет высокие показатели качества
2. замена возможна и при пробеге 7.5 – 8 тыс. километров, если автовладелец использует нефтепродукты низкого качества, игнорируя официальные заправки и заливая бензин сомнительных поставщиков;
3. замена возможна раз на 15 000 км, если автомобиль заправляется на современных заправках Российского рынка поставщиков

Сроки эксплуатации топливного элемента на дизеле во многом зависят и от условий использования автомобиля. Если транспортное средство используется в экстремальной среде, то, соответственно, интервал регламента его использования сокращается.

Как заменить топливный фильтр на Мазда 3 своими руками

Снять фильтр достаточно просто. Алгоритм работы будет зависеть от того, какой именно доступ из двух вышеперечисленных имеет место быть в конкретно взятой модели Мазды тройки. Если фильтр нашелся под задним колесом, необходимо отключить от детали все шланги, которые имеются. Это топливные трубки и с ними нужно обращаться аккуратно.

В случае доступа через салон демонтаж будет немного сложнее. Лючок можно просто вырезать, при этом бак останется на своем месте. Отсоединить крышку можно легкими постукиваниями по периметру черной детали, она должна проворачиваться в процессе.

Да этого нужно обязательно убрать топливную трубку. Теперь нужно потянуть за белый корпус и аккуратно вынуть все наружу. Важно не повредить проволоку поплавка, иначе придется заниматься более серьезными ремонтными работами.

Топливный фильтр Мазда 3: Выбор и своевременная замена

Когда автовладелец сталкивается с необходимостью замены топливного фильтра, каждый идет по собственному пути:

1. Автомобиль отгоняется на станцию СТО, после всех проведенных работ оплачивается счет за топливный фильтр и замену.
2. Топливный фильтр Мазда 3 покупается самостоятельно, но работа по замене доверяется автомеханику.
3. Все этапы хозяин выполняет лично.

Второй и третий пункты предполагают, что владелец Mazda 3 делает выбор между оригинальной деталью с солидной стоимостью и недорогим китайским аналогом. Нужно сказать, что второй вариант многие находят более предпочтительным.

Где находится фильтр, зависит от того, старая у вас модель Мазда 3 или новая. В первом случае поиск проводите в моторном отсеке, а во втором – исследуйте сам бензобак. Таким образом было реализовано усовершенствование топливной системы, чтобы в мотор поступало меньшее количество всяческих примесей.

В каких случаях нужна замена

Если заглянуть в руководство по эксплуатации Mazda 3, можно найти рекомендуемый срок, после которого деталь подлежит замене – через каждые 40 тыс. км пробега. Точно определить, появилась ли необходимость замены, поможет диагностика на СТО. И провести ее необходимо, если вы заметили в работе своего автомобиля следующие особенности:

1. Когда Мазда 3 разгоняется до приличных скоростей, при движении появляются непонятные рывки. Если на данном этапе вы ничего не предпримете, такие особенности езды проявятся и на умеренных скоростях.
2. Пропадает стабильность работы на холостых оборотах. В некоторых случаях машина может даже глохнуть на таком режиме.

Все это показывает, что работа топливной системы нарушена. И в этом случае владельцы открывают для себя неприятную особенность: замена топливного фильтра Мазда 3 в одиночку невозможна. Его нужно переставлять в компании с насосом и указателем уровня топлива.

Пошаговая инструкция по замене

Даже если нет необходимости снятия бензобака, как поменять топливный фильтр на Мазда 3 – вопрос, интересующий всех новичков. Однако в процессе нет ничего сложного, если следовать определенной инструкции

Подготовка

Прежде всего, все работы необходимо проводить только после того, как машина постояла без движения не менее 3 часов. После этого можно совершать поэтапно определенные действия.

При подготовке сбрасывается давление топлива. Без этого из каждой трубки, которую вы открутите, чтобы поменять топливный фильтр, будет выливаться горючее. Для осуществления при отключенном аккумуляторе вынимается реле бензонасоса. Затем питание возвращается, и машина работает, пока в системе присутствует топливо. После этого Мазда 3 глохнет и реле можно вернуть на место.

Процесс замены

1. Сняв пассажирские сидения сзади, нужно открыть люк. Для этого достаточно открутить 4 болта.
2. Откручивается крышка бензонасоса, предварительно лишенного всех коммуникаций.
3. Достается старый бензонасос, который представляет собой стакан из белого пластика. Осторожно заменяется старая деталь на новую. Особую аккуратность стоит проявлять с датчиком уровня топлива ввиду его хрупкости.
4. Новый стакан возвращается на место старого. Крышка закручивается и к бензонасосу подключаются все провода. Предохранитель возвращается на свое место. Подключается аккумулятор.
5. Поворачиваем ключ зажигания и дожидаемся, чтобы бензин оказался в системе Мазда 3. Не стоит расстраиваться, если это не получилось с первого раза, вполне возможно, что понадобится несколько попыток.

Инструкция ярко показывает, что, хотя процесс замены топливного фильтра на Mazda 3 и нельзя назвать элементарным, он вполне осуществим для человека, не имеющего профессии автомеханика. Однако те, кто желает выполнить процедуру более качественно, вполне могут затратить лишнее время и снять бензобак целиком, чтобы доступ к заменяемой детали был лучше.

Видео замена сетки бензонасоса на Мазда 3

В этом видео подробно рассказывается, как заменить металлическую сетку топливного насоса на автомобиле Мазда 3.

Рекомендуем почитать:

• 0 комментариев

Мазда Премаси – функциональный и сдержанно элегантный автомобиль производства японского автоконцерна Мазда, относящийся к классу…

Мазда Премаси — автомобиль японского производства, относящийся к классу малотиражных минивэнов. Первая модель этой серии…

Mazda Premacy– один из лучших представителей японского автопрома, позиционируемый, на автомобильном рынке, как семейный минивэн…

Замена топливного фильтра Мазда 3

Замена топливного фильтра, как самостоятельной запчасти в автомобиле Мазда 3 не предусмотрена. Дело в том, что фильтры грубой и тонкой очистки топлива расположены в модуле погружного бензонасоса, который размещен в баке авто. Если вам и удастся самостоятельно извлечь этот модуль из бензобака, то сменить фильтр без последствий для работы топливной системы – вряд ли.

Топливных фильтров для Мазда 3 отдельно в оригинале не существует. Есть, конечно, китайские варианты для любителей неприятностей, как, например, B33063pr SINOLAR, представленный на фото.

Замена топливного фильтра Мазда 3

Во-первых, его качество вообще никакое, во-вторых, установить его в корпус и подключить трубку, идущую от насоса практически невозможно, а в-третьих, если это и получится, проблемы с бензонасосом вам обеспечены.

Не стоит искушать судьбу, лучше производить замену всего модуля в соответствии с регламентом. Выглядит он таким образом.

Подобрать его можно из таблицы, представленной ниже.

Теперь детальнее о процессе извлечения блока бензонасоса. У некоторых модификаций Мазда 3 заменить даже модуль бензонасоса без снятия бака невозможно. Если только не использовать варварские методы, применяемые отдельными «кулибиными». У таких машин добраться до топливного насоса со стороны пассажирского сидения невозможно, поэтому извлечь его без снятия бака можно только выпилив часть днища.

Использовать такие приемы настоятельно не рекомендуется, в первую очередь, из соображений безопасности.

Если же в вашем автомобиле предусмотрена возможность демонтажа бензонасоса из салона, извлечь его из бака и заменить не представит особой сложности.

Замена топливного фильтра на Mazda 3 своими руками + фото

1. Поднимаем капот, открываем монтажный блок и вытаскиваем реле бензонасоса. Включаем зажигание, запускаем двигатель и ждем, пока он заглохнет от недостатка топлива.

2. Снимаем сиденье, откручиваем 4 самореза крепления люка и открываем его.

3. Отключаем все коммуникации.

4. Откручиваем крышку против часовой стрелки.

5. Вынимаем модуль топливного насоса и ставим новый.

6. Подключаем электропроводку и трубки топливопровода.

Ставим реле на место. Включаем зажигание, ждем, пока бензонасос закачает топливо в систему. Так повторяем несколько раз. Запускаем двигатель.

Сервисная на Мазда 3 замена топливного фильтра

Для того чтобы пыль и прочие частицы грязи не проникали в топливную систему силового агрегата транспортного средства, используют фильтр тонкой очистки топлива. Если бы этот элемент не был монтирован в автомобиль, то различные загрязнения забили бы систему, из-за чего повредился бы мотор. А значит, транспортное средство перестало бы исправно функционировать.

Учитывая структуру фильтрующей детали и ее производство, степень очистки состоит из двух и больше этапов очищения:

1. Сначала происходит грубая фильтрация, удаляются крупные частицы грязи, которые попадают в бензобак вместе с топливом;
2. Далее происходит тонкая очистка.

Как часто требуется на Мазда 3 замена топливного фильтра?

Многие начинающие автолюбители понятия не имеют о том, что такое топливный фильтр. Также они не знают и о его замене. Обычно вся информация по обновлению устройства указана в техническом паспорте транспортного средства. Производители утверждают, что на автомобиле Мазда 3 замена топливного фильтра производится через каждые 30-60 тысяч км пробега. Однако это значение условное, поскольку всё зависит от условий эксплуатации. Также стоит отметить причины, которые увеличивают степень изношенности:

1. Использование топлива низкого качества с различными примесями;
2. Предыдущее обновление было выполнено некорректно;
3. Применялся фильтр низкого качества;
4. Слабая фиксация фильтра;
5. Повреждение сальников;
6. Наличие воды в заправляемом горючем
7. Механические повреждения;
8. Производственный брак.

Всё это становится причинами быстрого износа фильтра, а значит, в результате само транспортное средство Мазда 3 работает некорректно.

Признаки того, что необходима замена топливного фильтра Мазда 3 bk

Фильтр имеет большое значение в исправном функционировании автомобиля.

Каждый водитель должен разбираться в признаках, указывающих на повреждения устройства:

• Неравномерное функционирование силового агрегата;
• Потеря мощности во время передвижения;
• Увеличенный расход топлива;
• Двигатель не работает на высоких оборотах;
• Топливо подаётся в недостаточном количестве;
• Следы протечки топлива на самом фильтре, а также в местах соединения магистралей;
• Те же следы видны на том месте, где машина долгое время стояла;
• Из-за замёршей воды в топливе горючее зимой не поступает к мотору.

Замена топливного фильтра Mazda 3 BK в наших автосервисах

Качественный ремонт заключается не только в применении качественного материала и наличия опыта замены, но и в выполнении всех процедур. Механики нашего сервиса оказывают следующие услуги:

• Диагностика для выявления всех неисправностей и возможных причин;
• Замена топливного фильтра Mazda 3 BK;
• При необходимости промывка топливной системы;
• Замена повреждённых элементов.

Только после этих процедур ремонт считается качественным.

Основные моменты замены топливного фильтра на Мазде 3

Замена топливного фильтра – проблема, с которой сталкивался каждый владелец транспортного средства.

Чтобы её устранить, наши механики совершают следующие манипуляции:

1. Снимают пробку топливного бака для уменьшения давления в системе;
2. Извлекают пластиковую защиту топливного устройства;
3. Демонтируют заднее колесо;
4. Отсоединяют топливные шланги и снимаются болты фиксации;
5. Демонтируют элемент;
6. При необходимости очищают систему;
7. Обновляют повреждённые детали;
8. Монтируют новый фильтр;
9. Устанавливают все детали в обратной последовательности.

Заменять самостоятельно, отсрочивать ремонт или использовать низкокачественные материалы нельзя, потому что это станет причиной серьёзных проблем, например:

• Недостаточная пропускная способность;
• Неполное очищение элемента;
• Прорыв фильтра;
• Заледенение в зимний период времени;
• Протечка топлива;
• Повреждение мотора;
• Неисправная работа всей системы.

Повреждение может произойти в самый неподходящий момент, и вы попадёте в дорожно-транспортное происшествие. А устранить последствия выйдет куда дороже, чем плановая замена фильтрующего элемента.

Наши преимущества или почему замену бензинового фильтра Мазда 3 доверяют именно нам

Для того, чтобы замена бензинового фильтра Мазда 3 была выполнена правильно, качественно и в срок из огромного списка мастерских важно выбрать качественный сервис. Мы рекомендуем обратиться в наш сервис технического обслуживания по следующим причинам:

• Наши механики опытные и квалифицированные специалисты;
• Применяем современное и профессиональное оборудование;
• Гарантируем качество;
• Устраняем повреждения быстро и в срок;
• Справедливое ценообразование.

Поломка автомобиля – серьёзная проблема, именно поэтому мы гарантируем быстрое, качественное и недорогое устранение проблем. А для того, чтобы поломка не была внезапной, рекомендуется:

• Регулярно отправлять автомобиль на технический осмотр, процедуру можно совершить в нашем сервисе;
• Использовать только качественные материалы и топливо;
• Своевременно реагировать на возникшие неисправности;
• Постоянно оценивать состояние фильтра.

Исправный автомобиль Мазда 3 обеспечит безопасное передвижение. А должный уход продлит срок службы машины.

Источники:

http://zapchasti.expert/toplivnyj-filtr/toplivnyj-filtr-mazda-3.html
http://carpedia.club/Zamena-toplivnogo-filtra-Mazda-3-BK-2003-2009
http://inomarki-remont.ru/zamena-toplivnogo-filtra-na-mazda-3-svoimi-rukami.html
http://imazda.ru/obzory/zamena-toplivnogo-filtra-mazda-3.html
http://filtrr.ru/zamena-toplivnogo-filtra-mazda-3/
http://zet-avto.ru/remont-avto/mazda/servisnaya-na-mazda-3-zamena-toplivnogo-filtra-/

Мазда 3 замена бензонасоса

04.03.2020

Ремонт топливной системы Мазда 3: замена бензонасоса

Слаженная работа всех систем автомобиля позволяет максимально использовать ресурсы машины. При возникновении сбоя в любой системе проявляются различные симптомы. Так, сбой в системе питания не позволяет развивать максимальную мощность автомобиля.

Можно отметить, что большую роль в системе питания играет бензонасос. Он установлен в каждом автомобиле. Его назначение – перекачивание горючего из бензобака к двигателю. Он бывает двух типов – механический и электрический. Все современные автомобили имеют электрические насосы, устанавливаются в бензобаке.

Признаки выхода из строя электробензонасоса

При появлении неисправности насоса к двигателю подается недостаточно топлива, что характеризуется следующими признаками:

• при включении зажигания слышен повышенный шум в районе бензобака;
• двигатель хорошо заводится и устойчиво работает на холостых оборотах, но при добавлении оборотов глохнет;
• мотор устойчиво работает без нагрузки и набирает необходимые обороты. При движении, после набора определенной скорости, Мазда 3 начинает подергиваться. Двигатель не развивает необходимой мощности;
• автомобиль не заводится или заводится и сразу глохнет. В топливопроводе бензин присутствует;
• топливо не подается и двигатель не заводится. Не слышен звук работающего насоса при включенном зажигании.

При появлении симптомов неисправности рекомендуется произвести диагностику работоспособности бензонасоса в автосервисе, где с помощью диагностического оборудования можно достоверно определить неисправность.

Прежде чем произвести ремонт или замену, механики автосервиса проверяют давление на выходе электробензонасоса.

Ремонт бензонасоса Мазда 3 после диагностики

По этим показаниям можно достоверно определить неисправность. Исправное устройство должно выдавать следующие данные:

• при включении зажигания давление должно быть 0,3 Кпа;
• рабочее давление при работе двигателя на холостых оборотах должно составлять 0,23-0,25 Кпа;
• при перегазовке или переходном режиме – 0,23-0,3 Кпа.

Другие показатели говорят о неисправности насоса. Чаще всего нестабильная работа связана с тем, что сеточка фильтра забита отходами нефтепродуктов. В результате этого насос не обеспечивает необходимую производительность.

Мазда 3: замена топливного насоса в автосервисе

Для того, чтобы произвести ремонт, необходимо снять бензобак. Для этого снимают заднее сиденье машины Мазда 3. Откручивают четыре самореза и удаляют крышку, после чего отсоединяют фишку питания бензонасоса.

Для того, чтобы достать насос, необходимо демонтировать бензобак. Для этого поднимают автомобиль на подъемнике и откручивают три болта крепления хомутов бака. Аккуратно снимаются шланги заливной горловины и адсорбента. Следующим этапом отгибаются скобы высокотемпературной защиты от выхлопной трубы. Они плотно прижимают топливный бак к автомобилю. В результате он освободится, и его легко демонтировать. После демонтажа его отмывают от грязи и откручивают специальную крышку, достают электробензонасос из бака. Прежде всего, следует осмотреть фильтр. Для получения доступа к фильтру необходимо снять нижнюю часть бензонасоса.

В результате открывается доступ к фильтру. Если он забит, его демонтируют и промывают. Чаше всего фильтр забивается отложениями, которые сложно удалить с сеточки. Поэтому старый удаляют, а на ее место устанавливают новый фильтрующий элемент. После чего собирают устройство в обратной последовательности и проверяют работоспособность. Для чего кратковременно подают напряжение на контакты, должен быть слышен характерный звук работающего двигателя. Если двигатель бензонасоса сгорел, то на его место устанавливают новое устройство.

После проведенного ремонта бензонасоса Мазда 3 или замены сборку автомобиля производят в обратной последовательности. Перед сборкой следует промыть бензобак внутри от грязи и отложений нефтепродуктов.

Мы не советуем этого делать, т.к. демонтаж бензобака дает возможность произвести ремонт в комфортных условиях и осуществить промывку бака от грязи внутри. Отсутствие грязи внутри бака не даст забиться фильтру в скором времени.

Механики, установив детали на место, проверяют все соединения на герметичность.

После чего монтируют крышку в салоне и заднее сиденье. На этом ремонт закончен, и авто передается заказчику.

Стоимость работ и гарантия на ремонт

Владельцу авто выдаются документы о проведенном ремонте, где указан произведенный ремонт и гарантийные обязательства. Комплектующие, которые устанавливаются в процессе ремонта, мы приобретаем непосредственно у производителя, минуя посредников.

В результате стоимость запасных частей оказывается гораздо ниже рыночных, что сказывается на окончательной стоимости работ. Если автолюбитель становится нашим постоянным клиентом, он получает дополнительные преимущества.

Замена бензонасоса Мазда 3 (инструкция и фотоотчёт)

Замена сетки грубой очистки бензонасоса. — бортжурнал Mazda 3 «AtmO 2.0» 2006 года на DRIVE2

Вот и добрался я до бензонасоса. Менять его считаю очень глупо, да и выкидывать лишние деньги не вижу смысла. Так что решил заменить сетку грубой очистки. Видел много постов о том как ее меняли, как вырезали больше лючок под бензонасос, что бы без проблем вытаскивать не снимая бензобак.

Но решил не издеваться над кузовом своей машины, и снять бак. Знакомый сказал снимается он без проблем, около часа работы. Но конечно так как это был мой первый раз, получилось чуть больше)) Видел бж у кого то что заказывали сеточку за 1800р. Как то такие деньги пожалел платить за нее, и искал компромиссы какие то.

Снял задний диван. Открутил крышку, прикрученные 4 саморезами, снял фишку с бензанососа

Менял ее на почти пустой бензобак. Раскрутил три болта, держащие бак хомутами.

Аккуратно снял шланг заливной горловины. И отсоединил шланги абсорбера.

И приступил к снятию бензобака. Одному очень тяжело будет, поэтому нужно будет помощь второго человека.

Перед снятием бензонасоса почистил всю грязь вокруг него, и приступил к изъятию из бака.

Слил остатки бензина из бака в бутылку, и приступил к чистке. Хорошенько прочистил его, и протер влажной тряпкой сверху.

И приступил далее к чистки бензонасоса.

Снял нижнюю часть

Добравшись до самой сетки уже, большого удивления не было. Знал что врятли кто лазил в бак, менял или чистил ее. да и пробег уже больше 110000км, ожидал такого результата.Вот для сравнения две сеточки.

Хорошенько вытер все это дело, промыл растворителем. Поставил новую сетку, встала как родная)))И приступил к сборке.

Поставил обратно в бак

И приступил к сборке в обратной последовательности))Так уже стоит бак чистый, одел на него фишку и шланг.

И так в конце машину разочек

Каких то сложностей не заметил. Единственное не удобно было держать бак, и снимать его. Так как в первый раз снимал. Время ушло около 3 часов.

Решился на это, просто для профилактики. Так как лишний раз нагрузку на насос не давать изза загрязненной сетки, машина не глохла, проблем ни каких не было. Ощущались не большии рывки при не больших оборотах.

В результате работы, сверх скорость или ускорение не получил. Стал плавнее набор скорости, при переключении передач пропали рывки. По расходу пока что не заметил, буду наблюдать для интереса!))

Цена вопроса: 260 ₽ Пробег: 111111 км

Описание бензонасоса

Для того чтобы получить доступ к бензонасосу, необходимо:

1. Убрать ковролин, расположенном в машине под задними сидениями.
2. После этого необходимо убрать пенопласт, который находится под ним и найти небольшую фишку бензонасоса и отсоединить его.
3. Далее перейти под автомобиль и отсоединить сам бензобак.
4. Отсоединить патрубки, ведущие к топливному баку — снять прочные штуцеры, которые находятся в открытом доступе.

Как видно из всего вышеперечисленного, получить доступ к бензонасосу просто — справиться с такой работой может даже начинающий автолюбитель. Особое значение имеют работы с реле бензонасоса. Тут необходимы определенные знания и умения, но это, как правило, уже важно при выполнении ремонта, где требуются дополнительные инструменты, знания и соответствующая квалификация.

Замена бензонасоса — бортжурнал Mazda 3 обычная 2005 года на DRIVE2

Разница бензина между европой и россией видна по налету и она просто ужасающая!

1) Вытаскиваем пред под капотом на бензонасос, заводим и ждем пока заглохнет.2) Отсоединяем разъем питания и снимаем бензотрубку (у меня почему то один фиг оттуда бенз давануло, что ппц)3) Делаем метки как была закручена крышка бензонасоса и как стоял сам насос (на крышке и на насосе есть стрелки, речь идет об их положении)4) Откручиваем крышку и вытаскиваем очень аккуратно насос, чтобы не повредить поплавок

5) Ставим новый, включаем зажигание и смотрим на уровень бензина, если показания уровня топлива остались прежними, то все собираем

Обслуживание бензонасоса

Для того чтобы проверить исправность бензонасоса Мазда 3, необходимо произвести действия в соответствии с определенным алгоритмом:

1. Отделить крепежные винты и снять привязные крюки в багажном отделении.
2. Снять ковролин под задними сидениями, отсоединив крепеж на ковролине задних дверей.
3. Снять крышку бензобака и отсоединить электропроводку, соблюдая максимальную аккуратность к сохранности проводов.
4. Подключить вольтметр и провернуть двигатель для снятия показаний.
5. При получении информации о напряжении батареи необходимо проверить проводимость. При ее отсутствии необходимо заменить бензонасос.
6. При отсутствии напряжения батареи необходимо снять панель отделки под блоком монтажа предохранителей и отсоединить электрическое реле блока управления топливным насосом.
7. Отсоединить провод от клеммы стартера бензонасоса.
8. При включенном двигателе замерить напряжение и при его отсутствии необходимо проверить работоспособность предохранителя управления двигателей и электропроводки.
9. Все изменения необходимо выполнять поочередно между всеми проводами подключения и кузовом Мазда 3.

Такие измерения дают возможность определить причину неисправности или места, где они могут появиться в ближайшее время и устранить такие сбои своевременно и с минимальными затратами.

Замена бензонасоса мазда 3 2.0 л 150л.с (кузов седан BK12F ) — DRIVE2

после покупки решил поменять топливный фильтр ))) вот так все началось после долгих поискав его под капотом и днищем машины пошел к офицалам ну те меня обрадовали сказав что у меня бензонасос в сборе с фильтром грубой ( сеточка ) и тонкой отчисти в одном корпусе ) т.

к до этого был форд фокус 1 ( хачьбэк) то замену произвел сам вместе со вскрытием ))) так как приходилось уже это делать ( для тех кто не знает форд фокус и мазда 3 со платформенные машины с очень похожей конструкцией подвески да и не только так же многие запчасти подходят друг от друга в связи с совместным производством ) так вот что бы поменять все это в сборе необходимо по технологии снимать бак !

чего мне ващее не хотелось и дело да же не только в деньгах просто бензонасос вещь прихотливая и может сгореть в любой момент учитывая качество нашего бензина то по этому лично на мой взгляд необходимо иметь к нему доступ в любое время а то на дороге или не дай бог на трассе встать из за него и снимать бак ) то лично для меня не вариант !

Фффф скрытие как токовое ) ножницы по металу молоток и аккуратность если будете делать лучше ножницами а потом пройтись болкаркой или специальными инструментом т. к можно порезать трубки насоса или их крепления плюс там провода ножницами канещь не красиво но не че за то не повредишь

снимать нужно аккуратно лучше взять деревяшку и через нее потихоньку пробивать молотком крышка из прочной пластмассы но без фанатизма )

насос самый обычный ) который можно купить везде такие от жигуаров до бэнтли наверное ставят ))) к стати в новом бензонасосе который я купил стоял китай я его заменил на немецкий насос

а это я после своего вандализма над машиной скрыл следы вмешательства ))) крышка лючка осталась с верху положил кусочек вырезаной жести и все закрыл вибропластом с двух сторон потом все на короткие саморезы под ключ которые и все

новый насос не фотал но он такой же как оригинал по всем посадочным нормально встал )

Ремонт бензонасоса

Ремонт бензонасоса выполняется достаточно просто, однако, может потребоваться много времени. Для этого необходимо просто отсоединить бензобак и выполнить простую замену бензонасоса. Помимо этого, важно понимать, что могут появиться сопутствующие проблемы, связанные с электропроводкой автомобиля и потому важно регулярно производить измерения напряжения.

Проверка работоспособности замененного бензонасоса производится путем подключения клемм аккумулятора автомобиля и недолгой работы двигателя. Еще до начала работы мотора можно услышать звук, который дает представление о его работоспособности. Далее важно оценить визуально наличие подтеков из соединений на задней части кузова.

Полезные советы

Для того чтобы правильно выполнить все работы, связанные с заменой и обслуживанием бензобака и бензонасоса, необходимо строго следовать определенным алгоритмам работы. Только таким образом можно обеспечить работоспособность автомобиля и его систем, что непременно позволит снизить затраты на последующий ремонт и обслуживание.

Особенности замены топливного фильтра на Мазде 3

Топливный фильтр очищает бензин от различных загрязнений и обеспечивает исправную работу топливной системы. Он относится к расходным материалам, которые следует регулярно менять. В статье рассказывается, когда нужно менять топливный фильтр на Мазда 3, дана пошаговая инструкция по замене и прилагается соответствующее видео.

В каких случаях нужна замена?

По рекомендациям производителей Мазда 3 менять топливный фильтр нужно через 40 тысяч километров пробега, эта информация указывается в руководстве по эксплуатации автомобиля.

Разобранный комплект для замены

Но это рекомендуемые сроки, на которые могут повлиять следующие факторы:

• качество топлива;
• условия эксплуатации автомобиля;
• качество расходного материала.

Учитывая эти факторы, замену нужно выполнять через 30 тысяч километров. Необходимость замены можно определить после диагностики.

Признаки некачественной работы топливной системы:

• на высоких скоростях появляются рывки, если не устранить причину, то рывки начинают появляться и на средней скорости;
• двигатель нестабильно работает на холостом ходу, может даже заглохнуть.

Но когда начинающие владельцы автомобилей Мазда решают поменять топливный фильтр, их ожидает немного неприятный сюрприз. Из-за конструктивных особенностей отдельно его поменять невозможно. Менять необходимо весь комплект, в который входит насос, фильтрующий элемент и указатель уровня топлива.

В старых моделях Мазды 3 блок помещался в моторном отсеке. В новых моделях производители его переместили в бензобак, считая, что при такой конструкции, в топливную систему попадет меньше посторонних частиц.

Можно попытаться заменить фильтр грубой очистки, который представляет собой обычную металлическую сеточку. Но это вряд ли решит проблему. Хотя стоимость комплекта довольно приличная, придется рано или поздно решиться на такую трату, так как исправная работа двигателя важнее, иначе позже может потребоваться более серьезный ремонт всей топливной системы.

Пошаговая инструкция по замене

Проблема с заменой фильтра может возникнуть при снятии блока бензонасоса. На некоторых моделях Мазда 3 его невозможно извлечь, не снимая бака. Чтоб добраться до фильтра в таких машинах, нужно выпилить часть днища. Но лучше таким методом не пользоваться, в первую очередь из-за соображений безопасности.

Подготовка

Если в автомобиле есть возможность извлечь блок бензонасоса из салона, то замена комплекта не представляет собой ничего сложного. Приступать к демонтажу и замене блока бензонасоса нужно на холодной машине. После поездки должно пройти не менее трех часов, чтобы можно было сбросить давление топлива. Иначе, при откручивании трубок может побежать бензин.

Монтажный блок с предохранителями

Перед процедурой извлечения бензонасоса необходимо выполнить следующие шаги:

1. Сначала обесточивается весь автомобиль путем снятия отрицательной клеммы с аккумулятора.
2. Далее необходимо открыть монтажный блок и вытащить предохранитель или реле бензонасоса.
3. Затем необходимо сбросить давление. Для этого нужно временно подключить аккумулятор, завести автомобиль и дать ему поработать, пока не заглохнет мотор от недостатка топлива.
4. Теперь можно снова отключить АКБ и вставить на место реле бензонасоса.

Процесс замены

Чтобы достать бензонасос нужно демонтировать бензобак, но это имеет смысл делать, если нужно промыть бензобак. Иначе добраться до топливного насоса можно через заднее сиденье.

Процедура замены состоит из следующих шагов:

1. Сначала демонтируется заднее пассажирское сиденье.
2. Открутив четыре болта нужно открыть люк.
3. Далее следует отключить все коммуникации, идущие к бензонасосу.

Бензонасос с коммуникациями

Затем нужно открутить крышку бензонасоса.

Вынимаем топливный насос в виде белого пластикового стакана. Следует обратить внимание на датчик уровня топлива, он очень хрупкий, поэтому надо быть аккуратным, чтобы его не повредить.

Бензонасос с фильтром

На место старого бензинового насоса устанавливается новый элемент.

Далее подключается электрическая проводка и коммуникации.

Затем на штатное место устанавливается предохранитель.

Подключаем аккумулятор и включаем зажигание. Нужно дождаться, чтобы топливо попало в систему. Эту процедуру, возможно, придется повторить несколько раз.

Таким образом, ясно, что замена топливного фильтра на Мазда 3 — сложная процедура, но вполне выполнимая своими руками.

Чтобы выполнить ее качественно, желательно все же бензонасос доставать не через заднее сиденье, а сняв бензобак. При этом обязательно нужно сделать промывку бензобака.

Видео «Замена сетки бензонасоса на Мазда 3»

В этом видео рассказывается, как заменить металлическую сетку топливного насоса на автомобиле Мазда 3.

Замена топливного фильтра Мазда 3

Замена топливного фильтра, как самостоятельной запчасти в автомобиле Мазда 3 не предусмотрена. Дело в том, что фильтры грубой и тонкой очистки топлива расположены в модуле погружного бензонасоса, который размещен в баке авто. Если вам и удастся самостоятельно извлечь этот модуль из бензобака, то сменить фильтр без последствий для работы топливной системы – вряд ли.

Топливных фильтров для Мазда 3 отдельно в оригинале не существует. Есть, конечно, китайские варианты для любителей неприятностей, как, например, B33063pr SINOLAR, представленный на фото.

Замена топливного фильтра Мазда 3

Во-первых, его качество вообще никакое, во-вторых, установить его в корпус и подключить трубку, идущую от насоса практически невозможно, а в-третьих, если это и получится, проблемы с бензонасосом вам обеспечены.

Не стоит искушать судьбу, лучше производить замену всего модуля в соответствии с регламентом. Выглядит он таким образом.

Подобрать его можно из таблицы, представленной ниже.

БРЕНД	АРТИКУЛ
ОРИГИНАЛ
MAZDA	ZY08-13-35XA
MAZDA	ZY08-13-35XB
MAZDA	ZY08-13-35XC
MAZDA	ZY08-13-35XD
MAZDA	ZY08-13-35XE
MAZDA	ZY08-13-35XG
MAZDA	ZY08-13-35XH
АНАЛОГИ
JS ASAKASHI	FS25004
FEBI	34604
ERA	775302
ERA	775238

Теперь детальнее о процессе извлечения блока бензонасоса. У некоторых модификаций Мазда 3 заменить даже модуль бензонасоса без снятия бака невозможно. Если только не использовать варварские методы, применяемые отдельными «кулибиными». У таких машин добраться до топливного насоса со стороны пассажирского сидения невозможно, поэтому извлечь его без снятия бака можно только выпилив часть днища.

Использовать такие приемы настоятельно не рекомендуется, в первую очередь, из соображений безопасности.

Если же в вашем автомобиле предусмотрена возможность демонтажа бензонасоса из салона, извлечь его из бака и заменить не представит особой сложности.

Замена топливного фильтра на Mazda 3 своими руками + фото

1. Поднимаем капот, открываем монтажный блок и вытаскиваем реле бензонасоса. Включаем зажигание, запускаем двигатель и ждем, пока он заглохнет от недостатка топлива.

2. Снимаем сиденье, откручиваем 4 самореза крепления люка и открываем его.

3. Отключаем все коммуникации.

4. Откручиваем крышку против часовой стрелки.

5. Вынимаем модуль топливного насоса и ставим новый.

6. Подключаем электропроводку и трубки топливопровода.

Ставим реле на место. Включаем зажигание, ждем, пока бензонасос закачает топливо в систему. Так повторяем несколько раз. Запускаем двигатель.

Оценка статьи:

Загрузка…

Сохранить себе в:

Adblock
detector

Ремонт Mazda 3 (Мазда 3): Топливная система. Описание, схемы, фото

Содержание

1. Ремонт mazda 3 (мазда 3): топливная система. описание, схемы, фото
2. Артикулы элементов топливной системы мазда 3
3. Бензонасосы на мазда 3 – интернет-магазин
4. Блок под капотом
5. Блок реле в салоне
6. В каких случаях нужна замена?
7. Замена топливного насоса мазда 3 bk
8. Замена топливного насоса мазда 3 бк
9. История одного провода. mazda 3 2022 год.
10. Меняем топливный фильтр
11. Обслуживание бензонасоса
12. Подготовка
13. Пожалуй, самый доступный аналог
14. Предохранители и реле — расположение и назначение мазда 3 / mazda 3
15. Процесс замены
16. Сеточка бензонасоса мазда 3 (бк) 1 седан — официальные цены, купить от производителя для mazda 3 (bk) 1 седан в москве
17. Снижение давления в системе питания
18. Снятие бензобака mazda 3 bk
19. Признаки забитого топливного фильтра

Ремонт mazda 3 (мазда 3): топливная система. описание, схемы, фото

1. Руководства по ремонту
2. Руководство по ремонту Mazda 3 (Мазда 3) 2003-2008 г.в.
3. Топливная система

2.1.6.1 Топливная система
Общие сведения Система впуска Основные особенности воздуховода с переменными характеристиками (VAD)(L3) Исполнительный механизм системы (VAD)(L3) Электромагнитный клапан системы (VAD)(L3) Обратный клапан системы (VAD)(L3) Топливный узел Блок топливного насоса

2. 1.6.2 Общие сведения

Автомобили Mazda 3 (GG) оборудованы новыми двигателеми серии L. Особенности двигателей серии L привелены ниже:
Рис. 2.53 . Схема системы управления топливной системой автомобиля Mazda 3: 1 – блок PCM; 2 – катушка зажигания; 3 – генератор; 4* – заслонка системы VAD; 5 – воздушный фи…

2.1.6.3 Система впуска

Функции, конструкция и работа системы впуска Mazda 3 (GG) с двигателями L3, LF и L8 такие же, как и на двигателе FS современной модели 323 (BJ), за исключением следующего: – для улучшения ремонтопригодности дроссельный патрубок AAS не используется. – впускной коллектор изготовлен из пластма…

2.1.6.4 Основные особенности воздуховода с переменными характеристиками (VAD)(L3)

Рис. 2.57 . Система VAD автомобиля Mazda 3 с двигателем L3: 1 – заслонка системы VAD; 2 – управляющий электромагнитный клапан системы VAD; 3 – вакуумная камера системы VAD; 4 – обратный клапан системы VAD

Система управления VAD открывает заслонку в корпусе воздушного фильтра …

2. 1.6.7 Обратный клапан системы (VAD)(L3)

Рис. 2.60 . Обратный клапан системы VAD: 1 – обратный клапан; 2 – зеленый; 3 – белый; 4 – впускной коллектор; 5 – вакуумная камера системы VAD

Обратный клапан (однонаправленный) сохраняет вакуум в вакуумной камере системы VAD. Обратный клапан позволяет воздуху проходить тольк…

2.1.6.8 Топливный узел

Рис. 2.61 . Топливный узел автомобиля Mazda 3: 1 – топливный бак; 2 – обратный клапан; 3 – блок топливного насоса; 4 – топливная форсунка; 5 – гаситель пульсаций; 6 – реле топливного насоса; 7 – контрольный разъем; 8 – быстросъемный соединитель; 9 – крышка заливной горловины топливног…

2.1.6.9 Блок топливного насоса

Рис. 2.62 . Топливный насос: 1 – блок топливного насоса; 2 – датчик указателя уровня топлива

В связи с тем, что на автомобиле используется система без возврата топлива в бак, блок топливного насоса, за исключением датчика указателя уровня топлива, является интегрированным. Чт…

---

1. Эксплуатация и техническое обслуживание автомобиля
1.0 Эксплуатация и техническое обслуживание автомобиля1.1. Описание автомобиля1.2. Система пассивной безопасности1.3. Использование автомобиля по назначению1.4. Устранение неисправностей, возникших в пути или перед началом движения1.5. Таблицы

2. Двигатель
2.0 Двигатель2.1. Общее описание новых двигателей моделей L8, LF и L32.2. Механическая часть двигателей2.3. Приложение 12.4. Приложение 22.5. Приложение 32.6. Двигатель Z6 – механическая часть2.7. Система смазки2.8. Система охлаждения2.9. Система впуска2.10. Топливная система2.11. Система выпуска отработавших газов и система снижения токсичности2.12. Система зажигания2.13. Система управления2.14. Таблицы

3. Трансмиссия
3.0 Трансмиссия3.1. Сцепление3.2. Механическая коробка передач3.3. Автоматическая коробка передач3.4. Приводной механизм3.5. Таблицы

4. Ходовая часть
4.0 Ходовая часть4.1. Колеса и шины4.2. Подвеска4.3. Таблицы

5. Рулевой механизм
5. 0 Рулевой механизм5.1. Общие сведения5.2. Общие проверки5.3. Рабочие операции с рулевым механизмом5.4. Таблицы

6. Тормозная система
6.0 Тормозная система6.1. Общие сведения6.2. Тормозная система6.3. Таблицы

7. Бортовое электрооборудование
7.0 Бортовое электрооборудование7.1. Общие сведения7.2. Система электроснабжения7.3. Система освещения7.4. Стеклоочистители и стеклоомыватели7.5. Иммобилайзер7.6. Проверки электрооборудования7.7. Таблицы

8. Кузов
8.0 Кузов8.1. Общие сведения8.2. Навесные компоненты кузова8.3. Остекление кузова8.4. Сиденья8.5. Кондиционер и отопитель8.6. Таблицы

Артикулы элементов топливной системы мазда 3

Каталожный номер оригинального топливного модуля для Mazda 3 BK —  ZY081335XH. Его аналоги:

• BOSCH 0-986-580-951
• ERA 77-52-38
• MEAT & DORIA 77-143-1
• AIRTEX E-10-811-M

Насос топливный MAZDA Mazda 3 (БK) ZY081335XH (Ссылка на источник фото)

Артикулы бензонасосов для Мазда 3 БК:

• DELON A-555-FM-1597
• Patron PFP-573
• KRAUF KR-1111-P
• ERA 77-0191

Бензонасос для Mazda 3 BK KRAUF KR-1111-P (Ссылка на источник фото)

Каталожные номера фильтров тонкой очистки:

• PATRON PFP-482
• JD JDF-0062
• GREENFILTERS IK-0133
• JS ASAKASHI FS-25004

Фильтр топливный Asakashi FS25004 (Ссылка на источник фото)

Фильтр грубой очистки (сетку) можно промыть.

Бензонасосы на мазда 3 – интернет-магазин

Блок под капотом

Расположен в левой части моторного отсека под защитной крышкой.

Схема

Назначение предохранителей

F1	40А FAN – Вентилятор охлаждения
F2	80А P/ST – EH PAS (рулевой усилитель)
F3	40А P/ST – Защита различных электрических цепей
F4	40А HEAD – Предохранитель передних фар
F6	60А GLOW – Свечи накаливания
F7	30А ABS1 – Анти блокировочная тормозная система (ABS), противозаносная система (DSC)
F8	20А ABS2 – Анти блокировочная тормозная система (ABS), противозаносная система (DSC)
F9	30А ENGINE – Защита различных электрических цепей
F10	Резерв
F11	30А IGKEY1 – Выключатель зажигания
F12	20А STARTER – Муфта стартера
F13	30А IGKEY2 – Выключатель зажигания
F14	30А GLOW1 – Свечи накаливания
F15	40А HEATER – Вентилятор салона
F16	30А GLOW 2 – Свечи накаливания
F17	40А DEFOG – Электрический обогреватель заднего стекла
F18	30А AUDIO – Аудиосистема (автомобили, оснащенные аудиосистемой BOSE)
F19	10А ABSIG – Анти блокировочная тормозная система (ABS), противо заносная система (DSC)
F20	15А FOG – Передние противотуманные фары
F21	15А HORN – Звуковой сигнал
F22	10А DRL – Дневное освещение
F23	20А H/CLEAN – Предохранитель омывателя фар, подогревателя топлива
F24	15А F/PUMP – Топливный насос
F25	10А P/ST IG – Предохранитель рулевого усилителя (ГУР)
F26	10А A/C MAG – Кондиционер воздуха
F27	15А ALT/TCM 1GA – Генератор/ Блок управления противо буксовочной системой
F28	10А GLOWSIG – Прикуриватель
F29	P. OUTLET – Питание дополнительных розеток
F30	10А ENG B – Блок РСМ, блок управления дозированием и подачей топливной присадки
F31	15А ROOM – Плафоны освещения салона
F32	10А ENG BAR 4 – Датчики концентрации кислорода
F33	10А ENG BAR 3 – Датчики концентрации кислорода
F34	10А EGIINJ – Предохранитель форсунки
F35	10А ENG BAR 1 – Защита различных электрических цепей
F36	ENG BAR 2 – Блок РСМ, топливный насос

Обозначение реле

R1	Реле ПТФ
R2	Реле клаксона
R3	Реле обогрева заднего стекла
R4	ETV цепь
R5	Реле подогрева топлива (дизель)
R6	Реле топливного насоса
R7	Не используется
R8	Не используется
R9	Реле омывателя фар
R10	Реле вентилятора
R11	Реле кондиционера
R12	Резерв
R13	Реле стартера
R14	Реле системы управления двигателем.

У нас на канале мы так же подготовили виде по данной статье. Смотрите и подписывайтесь.

Блок реле в салоне

Добраться к основным блочкам/датчикам реле в салоне Мазда 3 bk можно, после того, как вы снимите полностью и отсоедините от подходящих к нему штекеров, салонный монтажный блок с предохранителями и раскроете (раскрутите) белый пластиковый корпус защищающий основную плату где и находятся реле.

Снимаем монтажный блок предохранителей и реле

Схема реле представлена на рисунке выше вместе с предохранителями. Расшифровка ниже в таблице.

В видео ниже наглядно продемонстровано расположение реле отвественных за Дворники и снятие монтажного блока, где они расположены.

В каких случаях нужна замена?

По рекомендациям производителей Мазда 3 менять топливный фильтр нужно через 40 тысяч километров пробега, эта информация указывается в руководстве по эксплуатации автомобиля.

Разобранный комплект для замены

Но это рекомендуемые сроки, на которые могут повлиять следующие факторы:

• качество топлива;
• условия эксплуатации автомобиля;
• качество расходного материала.

Учитывая эти факторы, замену нужно выполнять через 30 тысяч километров. Необходимость замены можно определить после диагностики.

Признаки некачественной работы топливной системы:

• на высоких скоростях появляются рывки, если не устранить причину, то рывки начинают появляться и на средней скорости;
• двигатель нестабильно работает на холостом ходу, может даже заглохнуть.

Но когда начинающие владельцы автомобилей Мазда решают поменять топливный фильтр, их ожидает немного неприятный сюрприз. Из-за конструктивных особенностей отдельно его поменять невозможно. Менять необходимо весь комплект, в который входит насос, фильтрующий элемент и указатель уровня топлива.

В старых моделях Мазды 3 блок помещался в моторном отсеке. В новых моделях производители его переместили в бензобак, считая, что при такой конструкции, в топливную систему попадет меньше посторонних частиц.

Можно попытаться заменить фильтр грубой очистки, который представляет собой обычную металлическую сеточку. Но это вряд ли решит проблему. Хотя стоимость комплекта довольно приличная, придется рано или поздно решиться на такую трату, так как исправная работа двигателя важнее, иначе позже может потребоваться более серьезный ремонт всей топливной системы.

Замена топливного насоса мазда 3 bk

Бензонасос неразборный, запасные части к нему не поставляются, поэтому при возникновении неисправности нужно менять насос целиком, так говорит мануал.

Работы выполняются в следующем порядке:

• Открутить прижимное кольцо модуля. При отсутствии специального ключа используется молоток и деревянная выколотка.
• Достать топливный модуль Mazda 3 BK, слить бензин.

• Снять уплотнительное кольцо бензобака. Рекомендуется заменить на новое.
• Промаркировать положение проводов.
• Отсоединить наконечники зелёного и жёлтого проводов от клемм модуля.
• Сдвинуть датчик уровня по салазкам и снять.
• Зажать 4 фиксатора, снять нижнюю крышку модуля.

Чтобы отсоединить нижний колпак, нажимаем на защелки плоской отверткой.

• Достать насос из модуля, отсоединить колодку проводов от контактного разъёма, освободив фиксатор.

• Снять резиновую скобу и фильтрующую сетку.

• Сборку и установку модуля выполнить в обратной последовательности.

Замена бензонасоса авто «Мазда 3 БК» требует проведения большого объёма работ, поэтому рекомендуется заменить фильтры, прокладки, шланги, хомуты, чтобы не возвращаться к данной процедуре.

Замена топливного насоса мазда 3 бк

(Ссылка на источник фото)

Для замены элементов топливной системы, расположенных в баке Мазда 3 БК, необходимо его снять. Да можно сменить детали не снимая емкость с бензином, но тогда придется увеличить отверстие, расположенное под сиденьем второго ряда. Т.е. нужно будет разрезать кузов. Но мы пойдем путем описанным в мануале.

История одного провода. mazda 3 2022 год.

Такой ответ разозлил её парня: «Ты наверно ещё не понимаешь, но вам ублюдкам теперь не жить в Европе спокойно. Раз вы убиваете мирных жителей, то и ждите ответки твари. Что вы там устроили в Буче? Вон там тебе подобные носятся со своей Z и поддерживают войну, говорят, что с удовольствием бы убивали украинцев! Разве это можно оправдать? Хотя зачем спрашивать, конечно же да — ты же наполовину орк. Мы, украинцы, ничего не забываем, ходите теперь мрази и оглядывайтесь до конца жизни. Bас все европейцы презирают!»

Меняем топливный фильтр

Перед тем как начать разборку топливного модуля Mazda 3 BL, стоит слить оставшийся бензин. Теперь разбираем устройство:

Сначала нужно снять датчик уровня топливной смеси.  Для этого осторожно поддеваем его сзади и тянем на себя.

Далее отсоединяем два провода — желтый и зеленый. Обязательно запомните их расположение, чтобы не пришлось снова разбирать устройство.

Отложив датчик с проводами в сторону, снимаем белую крышку с нижней части топливного фильтра Мазда, извлекаем насос и скидываем клеммы.

Далее снимаем верхнюю крышку и отсоединяем гофрированный шланг. Если он не идет, можно разрезать его, а затем потянуть плоскогубцами.

После всех проделанных шагов меняем старый топливный фильтр Мазда 3 БЛ на новый и собираем механизм в обратном порядке. Если возникли проблемы с монтажом гофрированной трубки, советуем слегка нагреть ее и применив усилия, натянуть на патрубок. Для надежности можно затянуть металлическим хомутиком, чтобы после остывания и эксплуатации авто шланги не сползли.

После сборки конструкции не забудьте накинуть клемму и запустить двигатель, чтобы он пару минут поработал на холостом ходу.

Если все в порядке, загибать отогнутый металл в исходное положение, закрыть и затянуть крышку. Далее устанавливаем сиденье и на этом замену топливного фильтра Мазда 3 считается завершенной.

Обслуживание бензонасоса

Для того чтобы проверить исправность бензонасоса Мазда 3, необходимо произвести действия в соответствии с определенным алгоритмом:

1. Отделить крепежные винты и снять привязные крюки в багажном отделении.
2. Снять ковролин под задними сидениями, отсоединив крепеж на ковролине задних дверей.
3. Снять крышку бензобака и отсоединить электропроводку, соблюдая максимальную аккуратность к сохранности проводов.
4. Подключить вольтметр и провернуть двигатель для снятия показаний.
5. При получении информации о напряжении батареи необходимо проверить проводимость. При ее отсутствии необходимо заменить бензонасос.
6. При отсутствии напряжения батареи необходимо снять панель отделки под блоком монтажа предохранителей и отсоединить электрическое реле блока управления топливным насосом.
7. Отсоединить провод от клеммы стартера бензонасоса.
8. При включенном двигателе замерить напряжение и при его отсутствии необходимо проверить работоспособность предохранителя управления двигателей и электропроводки.
9. Все изменения необходимо выполнять поочередно между всеми проводами подключения и кузовом Мазда 3.

Такие измерения дают возможность определить причину неисправности или места, где они могут появиться в ближайшее время и устранить такие сбои своевременно и с минимальными затратами.

Подготовка

Если в автомобиле есть возможность извлечь блок бензонасоса из салона, то замена комплекта не представляет собой ничего сложного. Приступать к демонтажу и замене блока бензонасоса нужно на холодной машине. После поездки должно пройти не менее трех часов, чтобы можно было сбросить давление топлива. Иначе, при откручивании трубок может побежать бензин.

Монтажный блок с предохранителями

Перед процедурой извлечения бензонасоса необходимо выполнить следующие шаги:

1. Сначала обесточивается весь автомобиль путем снятия отрицательной клеммы с аккумулятора.
2. Далее необходимо открыть монтажный блок и вытащить предохранитель или реле бензонасоса.
3. Затем необходимо сбросить давление. Для этого нужно временно подключить аккумулятор, завести автомобиль и дать ему поработать, пока не заглохнет мотор от недостатка топлива.
4. Теперь можно снова отключить АКБ и вставить на место реле бензонасоса.

Пожалуй, самый доступный аналог

При отсутствии возможности купить оригинал топливного фильтра, советуем выбрать недорогой аналог Sinolar с артикулом B33063PR, который можно заказать в Китае.

(Ссылка на источник фото)

В комплект входят два фильтра: грубой и тонкой очистки.  Качество оставляет желать лучшего, но все крепежные элементы, детали и отверстия совпадают с оригинальным фильтром Мазда 3 БЛ.

Предохранители и реле — расположение и назначение мазда 3 / mazda 3



См. также Как менять предохранители

Предохранители служат для того, чтобы прервать цепь, когда сила тока превысит определенное значение, и защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием. Блок предохранителей расположен под панелью приборов со стороны водителя.

Каждый из предохранителей защищает свою цепь, принадлежность его к той или иной цепи обозначена на крышке блока предохранителей.

В блоке предохранителей установлены предохранители ножевого типа, цвет которых соответствует току защиты предохранителя. В случае выхода какого-либо элемента электрооборудования из строя, прежде всего, следует проверить состояние предохранителя. Исправность предохранителя определяется по наличию проволочного проводника, соединяющего контакты предохранителя (рис. 7.2).

Для замены вышедшего из строя предохранителя предварительно выключите соответствующую электрическую цепь, извлеките предохранитель из гнезда пинцетом (рис. 7.3).

Если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, проверьте защищаемую электрическую цепь. Если предохранитель защищает несколько цепей, то их необходимо подключать поочередно, чтобы по перегоранию предохранителя определить неисправную цепь.

Отопитель и кондиционер потребляют большой ток, поэтому блок предохранителей имеет выключатель для защиты их цепей. Если цепь размыкается выключателем, выключите отопитель и кондиционер, перед тем как нажать кнопку повторного включения выключателя.

Реле

Реле – это электронно-управляемый переключатель, который обычно используется следующим образом:

– переключает большие токи дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей;

– имеет более одного управляющего входа в отличие от механического переключателя;

– выполняет функцию таймера, например задает интервал работы стеклоочистителей.

Если электрическая цепь, управляемая реле, выходит из строя и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе. Если реле исправно работает, то вы должны услышать щелчок при его включении. Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах. Если реле не работает, это значит, что оно не получает основного электропитания или управляющего импульса или реле неисправно.

Большинство реле установлено в блоке предохранителей и реле, расположенном в моторном отсеке.

Некоторые специализированные реле расположены отдельно или в отдельных блоках под панелью приборов и в моторном отсеке.

Плавкие вставки, предохранители и реле включения
электрооборудования установлены в блоках, расположенных в моторном отсске и в салоне автомобиля за панелью приборов.

Примечание
На крышках блоков нанесены схемы расположения предохранителей.

БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОТОРНОМ ОТСЕКЕ

БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В САЛОНЕ АВТОМОБИЛЯ

Блок предохранителей расположен справа под бардачком

Цветовая маркировка предохранителей

Предохранители и плавкие вставки моторного отсека и защищаемые ими цепи

Таблица 14.8

№ Обозначение Величина тока, А Защищаемые цепи F1 FAN 40 Электровентилятор системы охлаждения F2 P/ST 80 Электронасос гидроусилителя рулевого управления* F3 BTN 40 Цепи питания различных электропотребителей: диагностический разъём, аварийнаясигнализация, передний стеклоочиститель и стеклоомыватель. центральный замок,габаритное освещение F4 HEAD 40 Фары F5 РТС 80 Обогреватель РТС F6 GLOW 60 Свечи накаливания (либо резерв) F7 ABS 1 30 АБС, система курсовой устойчивости** F8 ABS 2 20 АБС, система курсовой устойчивости** F9 ENGINE 30 Реле электронной системы управления двигателем (силовая цепь) F10 — Резерв F11 IG KEY 1 30 Выключатель (замок) зажигания (цепи электропотребителей, подключаемые при включении зажигания и не отключаемые при включении стартера) F12 STARTER 20 Втягивающее реле стартера (муфта) F13 IG KEY 2 30 Выключатель (замок) зажигания (цепи электропотребителей, подключаемые при включении зажигания и отключаемые при включении стартера) F14 GLCW1 30 Свечи накаливания (либо резерв) F15 HEATER 40 Климатическая установка (Вентилятор салона) F16 GLOW 2 30 Свечи накаливания, либо резерв F17 DEFOG 40 Обогрев заднего стекла F18 AUDIO 30 Аудиосистема (автомобили, оснащенные аудиосистемой BOSE), либо резерв F19 ABS IG 10 АБС, система курсовой устойчивости» F20 FOG 15 Передние противотуманные фары F2I HORN 15 Звуковой сигнал F22 DRL 10 Дневное освещение (или Резерв) F23 (H/CLEAN) 20 Омыватель фар**, подогреватель топлива F24 F/PUMP 15 Топливный насос F25 P/ST IG 10 Рулевой усилитель F26 A/C MAG 10 Электромагнитная муфта компрессора кондиционера F27 (ALT/TCM) 10/15 Генератор / Блок управления противобуксовочной системой F28 GLOWSIG 10 Прикуриватель (или резерв) F29 — Резерв F30 ENG B 10 Электронная система управления двигателем (Блок РСМ, блок управления дозированием и подачей топливной присадки) F31 ROOM 15 Щиток приборов, центральный замок, внутреннее освещение и подсветка приборов и органов управления F32 (ENG BAR 4) 10 ЭСУД (Датчики концентрации кислорода) F33 (ENG BAR 3) 10 ЭСУД (Датчики концентрации кислорода) F34 EG IING 10 ЭСУД (Форсунка) F35 ENG BAR 1 10 ЭСУД F36 ENG BAR 2 10 ЭСУД (Блок РСМ, топливный насос)

* — автомобили с двигателем 2,0 ** — в зависимости от комплектации

Реле моторного отсека и включаемые ими цепи

Предохранители салонного блокаи защищаемые ими цепи

Таблица 14. 10

№ Обозначение A Защищаемые цепи F37 (D/LOCK 2) 15 Центральный замок (Система двойной блокировки замков) F38 STOP LAMP/ HORN 10 Стоп-сигнал, звуковой сигнал (либо — резерв) F39 HEAD HIGH L 10 Дальний свет (левая фара) F40 HEAD HIGH R 10 Дальний свет (правая фара) F41 — Резерв F42 — Резерв F43 CIGAR 15 Прикуриватель F44 RADIO 7. 5 Аудиосистема F45 MIRROR 10 Электрический привод регулировки зеркал заднего вида F46 TAIL R 7.5 Задний габаритный фонарь (правый), передний габаритный фонарь (правый), Фонари освещения регистрационного знака F47 OBD 10 Диагностический разъём F48 — Резерв F49 (TR/LOCK) 20 Цепь замка F50 CPU PWR 10 Блок управления электрооборудованием F51 HAZARD 15 Указатели поворота и аварийная сигнализация F52 (SUN ROOF) 20 Люк в крыше F53 WASHER 20 Очиститель и омыватель ветрового стекла F54 — Резерв F55 P/WIND R 30 Электростеклоподьемники (правый) F56 P/WINDL 30 Электростеклоподьемники (левый) F57 (ALARM) 7. 5 Охранная сигнализация F58 (M/DEF) 7.5 Электрические обогреватели наружных зеркал F59 _ Резерв F60 HEAD LOW R 15 Ближний свет (правая фара), корректор фар F61 HEADLOWL 15 Ближний свет (левая фара) F62 _ Резерв F63 _ Резерв F64 — Резерв F65 SAS 10 Система подушек безопасности F66 METER 10 Иммобилайзер, щиток приборов, система блокировки ключа в замке зажигания, стеклоочиститель и стеклоомыватель F67 IGNITION 20 АБС, система курсовой устойчивости*, противозаносная система (DSC), электронасос гидроусилителя рулевого управления (EHPAS) F68 WIPER 20 Стеклоочиститель и стеклоомыватель F69 ENGINE 20 Электронная система управления двигателем F70 (IG SIG) 10 Стеклоочиститель, выключатель стеклоподъёмника F71 (SAS 2) 7. 5 Система подушек безопасности F72 — Резерв F73 — Резерв F74 (SEAT WARM) 20 Подогрев сидений F75 D/LOCK 1 25 Центральный замок F76 A/C 10 Реле электромагнитной муфты компрессора кондиционера, блок управления отопителем F77 P/WINDL» 30 Электростеклоподьемники (левый) F78 P/W1NDR» 30 Электростеклоподъёмннки (правый) F79 BACK 10 Фонари света заднего хода F80 (SUN ROOF) 7,5 Люк в крыше F81 TAILL 7. 5 Габаритное освещение (левая сторона) — Задний габаритный фонарь и передний габаритный фонарь F82 ILLUMI 7.5 Противотуманные фары, подсветка панели приборов и органов управления F83 — Резерв F84 — Резерв F85 — Резерв F86 — Резерв

* — автомобили с двигателем 2,0 **— в зависимости от комплектации

Реле салонного блока и включаемые ими цепи

Процесс замены

Чтобы достать бензонасос нужно демонтировать бензобак, но это имеет смысл делать, если нужно промыть бензобак. Иначе добраться до топливного насоса можно через заднее сиденье.

Процедура замены состоит из следующих шагов:

1. Сначала демонтируется заднее пассажирское сиденье.
2. Открутив четыре болта нужно открыть люк.
3. Далее следует отключить все коммуникации, идущие к бензонасосу.

   Бензонасос с коммуникациями

4. Затем нужно открутить крышку бензонасоса.
5. Вынимаем топливный насос в виде белого пластикового стакана. Следует обратить внимание на датчик уровня топлива, он очень хрупкий, поэтому надо быть аккуратным, чтобы его не повредить.

   Бензонасос с фильтром

6. На место старого бензинового насоса устанавливается новый элемент.
7. Далее подключается электрическая проводка и коммуникации.
8. Затем на штатное место устанавливается предохранитель.
9. Подключаем аккумулятор и включаем зажигание. Нужно дождаться, чтобы топливо попало в систему. Эту процедуру, возможно, придется повторить несколько раз.

Таким образом, ясно, что замена топливного фильтра на Мазда 3 — сложная процедура, но вполне выполнимая своими руками.

Чтобы выполнить ее качественно, желательно все же бензонасос доставать не через заднее сиденье, а сняв бензобак. При этом обязательно нужно сделать промывку бензобака.

Сеточка бензонасоса мазда 3 (бк) 1 седан — официальные цены, купить от производителя для mazda 3 (bk) 1 седан в москве

Сеточка бензонасоса Mazda 3 (BK) 1 Седан — оригиналы и аналоги, по низким ценам от прямых производителей и дистрибьютеров. Гарантия на весь товар и легкий возврат. Огромный выбор с проверкой по Вин коду. Консультации специалистов и удобный подбор в оригинальных каталогах. Ассортимент нашего интернет-магазина, один из самых больших в России.

Независимо от того, где вы находитесь, мы доставим товар в указанные сроки, и он гарантированно подойдет на заявленный автомобиль. Мы знаем все о специфичности запчастей и их применимости. Не сомневайтесь в выборе той или иной запчасти, мы все равно проверим каждый заказ на соответствие и перезвоним, таким образом мы страхуем вас от возможных ошибок, обеспечиваем лучший сервис при покупке и безупречную поддержку клиентов.

Снижение давления в системе питания

После остановки двигателя Мазда 3 БК давление в системе питания сохраняется в течение 5-6 часов. Сброс давления выполняется в следующем порядке:

• Выключите зажигание.
• Отсоедините минусовой провод от аккумулятора.

• Снимите предохранитель № 24 бензонасоса Mazda 3 BK в блоке моторного отсека.
• Подсоедините провод к клемме аккумулятора.
• Запустить двигатель. После выработки бензина и остановки мотора выключить зажигание.

Замена трубопроводов системы питания выполняется по результатам визуального осмотра и проверки на герметичность.

Подушка заднего сидения оборудована тремя скобами, две из которых вставляются в фиксаторы, приваренные к полу салона, а третья крепит подушку в задней части по центру. Для снятия сидения Mazda 3 BK инструмент не нужен – достаточно дёрнуть вверх передний край подушки и вывести из зацепления скобы.

(Ссылка на источник фото)

Установка заднего сидения выполняется в обратной последовательности – требуется вставить скобы в фиксаторы и нажать вниз до щелчка.

Снятие бензобака mazda 3 bk

Топливный бак не ремонтируется, так как изготовлен из пластмассы. Размер технологического люка топливного модуля мал для снятия. Для замены бензонасоса требуется демонтаж бака. Перед снятием необходимо откачать бензин до минимального уровня. Работу целесообразно выполнять на автоподъёмнике.

Порядок выполнения работ следующий:

• Подготовить набор гаечных ключей, плоскогубцы, отвёртки.
• Вывернуть 4 винта крышки технологического люка, крышку снять.

(Ссылка на источник фото)

• Вывести фиксаторы из зацепления, отсоединить контактный разъём бензонасоса.
• Отсоединить топливные шланги от трубок Мазда 3.
• Открутить две гайки от адсорбера, отсоединить пароотводные трубки.

• Ослабить хомут, снять шланг заливной горловины Mazda 3 BK.

• Гайки крепления защитного экрана глушителя к хомуту бака открутить, достать пистон.
• Снять защитный щиток, открутив болты крепления.
• Под бензобак установить опору. Вывернуть болт крепящий хомут бака к кузову спереди, затем два болта в задней части.

• Снять шланг воздухоотводящего шлага наливной трубы.
• Убрать опору, опустить бак Mazda 3 BK.

Установка бака производится в обратной последовательности. После монтажа и заполнения необходимо проконтролировать соединения топливной емкости на герметичность.

Признаки забитого топливного фильтра

(Ссылка на источник фото)

Любой бензин или другое горючее содержит нежелательные примеси, которые постепенно засоряют систему. Топливный фильтр Мазда 3 снижает процент попадания грязи, воды и ржавчины, фильтруя и нейтрализуя загрязнители. Со временем он тоже засоряется, что негативно влияет на работу двигателя.

(Ссылка на источник фото)

Чтобы этого не случалось, необходимо делать профилактику и знать явные признаки, которые дают понять, когда стоит заменить топливный фильтр Mazda 3:

1. При очевидном снижении мощности двигателя. Иногда он может работать перебоями — слабеть, как при огромной нагрузке, затем снова набирать нормальную мощность.
2. Перебои в работе двигателя на холостом ходу также свидетельствуют о засорении фильтра Mazda 3. Но иногда причиной могут быть другие неисправности.
3. Двигатель не реагирует при нажатии на педаль, рывками набирает мощность, но в итоге начинает работать как положено.
4. Заметный перерасход горючего, который часто сопровождается нестабильной работой двигателя, перебоями и потерей мощности.
5. Еще одним явным признаком грязного фильтра является отключение двигателя при включении нейтральной скорости.
6. По ровной дороге автомобиль едет нормально, но как только начинается небольшой подъем, мотор теряет мощность, начинает работать с перебоями.

Иногда эти признаки сочетаются. Если игнорировать проблему и вовремя не поменять фильтр Mazda 3 BL, могут возникнуть серьезные проблемы с топливной системой Mazda 3.

Когда менять топливный фильтр. Когда менять топливный фильтр Как поменять топливный фильтр на Мазда 3

Для предотвращения попадания пыли и других частиц грязи в топливную систему силового агрегата автомобиля используется фильтр тонкой очистки топлива. Если бы этот элемент не был установлен в автомобиле, то различные загрязнения забивали бы систему, что приводило к выходу из строя мотора. Таким образом, транспортное средство перестало бы функционировать должным образом.

С учетом конструкции фильтрующей части и ее изготовления степень очистки состоит из двух и более ступеней очистки:

1. Сначала происходит грубая фильтрация, удаляются крупные частицы грязи, попадающие в бензобак вместе с топливом;
2. Далее идет тонкая очистка.

Информация. По типу конструкции фильтроэлементы делятся на сборные и разборные. Отличие фильтров в том, что первые полностью заменяются в случае неисправности. Причем последний можно разобрать и обновить только поврежденные детали.

Как часто Mazda 3 требует замены топливного фильтра?

Многие начинающие автомобилисты понятия не имеют, что такое топливный фильтр. Они также не знают о его замене. Обычно вся информация по обновлению устройства указывается в техническом паспорте автомобиля. Производители утверждают, что на автомобиле Мазда 3 замена топливного фильтра производится каждые 30-60 тысяч километров пробега. Однако это значение условное, так как все зависит от условий эксплуатации. Также стоит отметить причины, повышающие степень изношенности:

Все это становится причиной быстрого износа фильтра, а значит, в результате некорректно работает сам автомобиль Мазда 3.

Признаки необходимости замены топливного фильтра Mazda 3 bk

Фильтр имеет большое значение для правильной работы автомобиля.

Каждый водитель должен понимать признаки, указывающие на повреждение устройства:

• Неравномерная работа силового агрегата;
• Потеря мощности при движении;
• Повышенный расход топлива;
• Двигатель не работает на высоких оборотах;
• Топливо подается в недостаточном количестве;
• Следы подтекания топлива на самом фильтре, а также на стыках магистралей;
• Такие же следы видны на месте, где машина долго стояла;
• Из-за замерзшей воды в топливе зимой топливо не поступает в двигатель.

Важная информация! При обнаружении таких признаков владельцу автомобиля Мазда 3 следует немедленно обратиться в техническую службу.

Замена топливного фильтра Мазда 3 БК в нашем автосервисе

Качественный ремонт заключается не только в использовании качественного материала и наличии опыта замены, но и в выполнении всех процедур. Наши механики оказывают следующие услуги:

• Диагностика для выявления всех неисправностей и возможных причин;
• Замена топливного фильтра Mazda 3 BK;
• При необходимости промывка топливной системы;
• Замена поврежденных элементов.

Только после этих процедур ремонт считается качественным.

Основные моменты замены топливного фильтра на Mazda 3

Замена топливного фильтра – проблема, с которой сталкивался каждый владелец транспортного средства.

Для его устранения наши механики производят следующие манипуляции:

1. Снять крышку бензобака для снижения давления в системе;
2. Снять пластиковую защиту топливного устройства;
3. Демонтировать заднее колесо;
4. Отсоедините топливные шланги и снимите крепежные болты;
5. Демонтировать элемент;
6. При необходимости очистить систему;
7. Обновление поврежденных деталей;
8. Установить новый фильтр;
9. Установите все детали в обратном порядке.

Внимание! Все ремонтные работы, а также замену топливного фильтра на Мазда 3 производить только в сервисных условиях. Также не откладывайте устранение неполадок.

Не заменяйте самостоятельно, не затягивайте с ремонтом и не используйте некачественные материалы, потому что это вызовет серьезные проблемы, например:

• Недостаточная пропускная способность;
• Неполная очистка элемента;
• Прорыв фильтра;
• Обледенение в зимнее время;
• Утечка топлива;
• Повреждение двигателя;
• Неправильная работа всей системы.

Повреждение может случиться в самый неподходящий момент, и вы попадете в дорожно-транспортное происшествие. А ликвидировать последствия будет намного дороже, чем плановая замена фильтрующего элемента.

Важная информация! Не стоит обращаться в сервисы, в которых вы не уверены. Большинство из них проводят процедуру дешево и некачественно.

Наши преимущества или почему нам доверяют замену бензинового фильтра Мазда 3

Чтобы замена бензинового фильтра Мазда 3 прошла правильно, качественно и в срок, важно выбрать качественную услугу из огромного списка мастерских. Мы рекомендуем обращаться в нашу техническую службу по следующим причинам:

Поломка автомобиля – серьезная проблема, поэтому мы гарантируем быстрое, качественное и недорогое устранение неполадок. А чтобы поломка не была внезапной, рекомендуется:

• Регулярно отправлять автомобиль на техосмотр, процедуру можно выполнить в нашем сервисе;
• Использовать только качественные материалы и топливо;
• Своевременно реагировать на любые неисправности;
• Постоянно проверяйте состояние фильтра.

Исправный автомобиль Mazda 3 обеспечит безопасное передвижение. А правильный уход продлит срок службы машины.

Замена топливного фильтра как самостоятельной запчасти в автомобиле Мазда 3 не предусмотрена. Дело в том, что топливные фильтры грубой и тонкой очистки находятся в модуле погружного топливного насоса, который находится в баке автомобиля. Если вам удастся снять этот модуль с бензобака самостоятельно, то вряд ли вы сможете поменять фильтр без последствий для работы топливной системы.

Топливный фильтр для Mazda 3 отдельно в оригинале не существует. Есть, конечно, и китайские варианты для бедолаг, например показанный на фото B33063pr SINOLAR.

Замена топливного фильтра Мазда 3

Во-первых, его качество вообще плохое, во-вторых, установить его в корпус и подключить трубку, идущую от насоса, практически невозможно, в-третьих, если получится, вам гарантированы проблемы с бензонасосом.

Не искушай судьбу, лучше заменить весь модуль в соответствии с регламентом. Он выглядит так.

Вы можете выбрать его из таблицы ниже.

БРЕНД	КОД ПРОДАВЦА
ОРИГИНАЛ
МАЗДА	ЗИ08-13-35СА
МАЗДА	ЗИ08-13-35СБ
МАЗДА	ЗИ08-13-35СК
МАЗДА	ЗИ08-13-35СД
МАЗДА	ЗИ08-13-35СЭ
МАЗДА	ЗИ08-13-35СГ
МАЗДА	ЗИ08-13-35СХ
АНАЛОГИ
Дж. С. АСАКАСИ	ФС25004
ФЕБИ	34604
ЭРА	775302
ЭРА	775238

Теперь подробнее о процессе снятия блока бензонасоса. Для некоторых модификаций Мазда 3 даже замена модуля бензонасоса без снятия бака невозможна. Если только не использовать варварские методы отдельных “кулибиных”. В таких автомобилях невозможно добраться до бензонасоса с пассажирского сиденья, поэтому снять его без снятия бака можно только выпилив часть днища.

Настоятельно не рекомендуется использовать такие методы, в первую очередь из соображений безопасности.

Если в вашем автомобиле предусмотрена возможность демонтажа топливного насоса из салона, его снятие с бака и замена не представят особых трудностей.

1. Поднять капот, открыть монтажный блок и вытащить реле топливного насоса. Включаем зажигание, запускаем двигатель и ждем, пока он не заглохнет от недостатка топлива.

2. Снять сиденье, открутить 4 винта крепления люка и открыть его.

3. Отключить все коммуникации.

4. Отвинтите крышку против часовой стрелки.

5. Вынимаем модуль бензонасоса и ставим новый.

6. Подключаем электропроводку и топливные трубки.

Ставим реле на место. Включите зажигание, подождите, пока топливный насос накачает топливо в систему. Так повторяем несколько раз. Заводим двигатель.

В данном фотоотчете речь пойдет о замене топливного фильтра на Мазда 3. В принципе несложная работа, которую можно выполнить своими руками за 30-60 минут.

Где и когда менять топливный фильтр Mazda 3

Топливный фильтр на Mazda 3 легко найти, заглянув под машину. Фильтр расположен под днищем рядом с задним колесом .

Мазда 3 Замена топливного фильтра Периодичность:

На Мазда 3 до 2007 года топливный фильтр меняется каждые 60 000 км или каждые 3 года.

На Mazda 3 после 2008 года интервал замены топливного фильтра – каждые 30 000 км или каждые 2 года (кроме автомобилей с турбированным двигателем L3).

Номер оригинального топливного фильтра Mazda 3 — Z60520490C. Аналоги: MANN FILTER WK61446, MAHLE KL559, CLEAN FILTER MBNA1514 и другие.

Как поменять топливный фильтр Мазда 3

Для начала нужно снять пластиковую защиту топливного фильтра, открутив пару болтов. Затем поддомкрачиваем и снимаем заднее колесо на легкий доступ к фильтру . Далее необходимо отсоединить топливные шланги и открутить болты крепления топливного фильтра.

На топливном фильтре нарисована стрелка, указывающая направление установки. Прежде чем снимать старый фильтр, запомните, куда он указывает, и установите новый фильтр.

После этого можно снять старый топливный фильтр, слить остатки топлива и снять крепеж. Затем установите крепления на новый фильтр и установите на место топливный фильтр.

Данная инструкция с фото более подробно расскажет вам как поменять топливный фильтр на Мазда 3.

Расположение топливного фильтра Мазда 3. топливного фильтра, вам нужно будет отсоединить шланги подачи топлива. Сделать это удобнее с помощью небольших пластиковых съемников.

Топливный шланг отсоединен.

Отвернуть болт крепления топливного фильтра и отсоединить второй шланг.

Снимите фильтр, помня, какой стороной он был установлен. В этом поможет стрелка, нарисованная на корпусе.

Слить остатки топлива из фильтра.

Одним из важных элементов топливной системы является топливный фильтр. Этот элемент предотвращает дальнейшее попадание возможных загрязнений в топливную магистраль. Это могут быть элементы коррозии, вода, другие загрязнения. Они попадают в бак вместе с некачественным топливом после заправки на сомнительной АЗС, а также образуются непосредственно в системе.

Проблема качества топлива не перестает быть актуальной с течением времени на просторах постсоветских стран.

Среди поклонников автомобиля Мазда можно встретить мнение, что в автомобиле третьего семейства отсутствует топливный фильтр. Это мнение основано на незнании расположения фильтра. Кроме того, некоторые утверждают, что топливный фильтр на этой модели не требует замены, так как рассчитан на весь срок службы.

Однако, если почитать документацию по обслуживанию автомобиля, то станет ясно, что периодичность замены топливного фильтра установлена ​​производителем в 40 тыс. км. Учитывая нестабильное качество топлива на отечественных АЗС, целесообразно сократить этот интервал до 30 тысяч.
На машинах более ранних модификаций фильтр устанавливался в подкапотном пространстве, теперь он установлен в топливном баке. В результате риск засорения топливопровода сводится к минимуму.

Для правильной диагностики забитого топливного фильтра следует обратить внимание на рывки и толчки кузова автомобиля при резком ускорении автомобиля или высокой скорости. Это свидетельствует о недостаточной подаче топлива и требуется замена топливного фильтра на Мазда 3.
Через определенное время такие толчки будут возникать даже в случае незначительного добавления газа. Дополнительными проблемами могут быть плавающие холостые обороты, а то и двигатель может заглохнуть.

Замена топливного модуля

Отличительной особенностью замены топливного фильтра на Mazda 3 является необходимость модульной замены. В состав такого модуля входит топливный насос с установленным внутри фильтром тонкой очистки, а также фильтр грубой очистки, который находится здесь же.

1. Подготовительные работы.
Прежде чем приступить к собственно замене, необходимо выполнить следующие операции:
. Отсоединение минусовой клеммы от аккумулятора.
. Сброс избыточного давления во избежание разбрызгивания топлива. Проводится на холодном автомобиле с помощью предохранителя бензонасоса с последующим пробным пуском двигателя стартером. После такой попытки следует снова отключить минусовую клемму и предохранитель.

. Снимите топливный бак, поместив машину над смотровой ямой или на подъемнике.
Промывать бензобак при каждой замене топливного фильтра нецелесообразно, поэтому при необходимости снимите бензобак.

2. Замена топливного модуля.
. Замена топливного фильтра Мазда 3 предполагает снятие заднего дивана.
. Отсоединяем топливопровод, предусмотрительно не допуская вытекания из него топлива.
. Отсоедините провода датчика уровня топлива и патрубка выхода воздуха.
. Откручиваем большую гайку на бензобаке и вынимаем белое стекло. Необходимо следить за тем, чтобы указатель уровня оставался неповрежденным, а остатки бензина могли стекать обратно в бак.
. Снимите внешнюю крышку, получив доступ к фильтру грубой очистки. А вот фильтр тонкой очистки снимать не нужно, если только вы не хотите оценить его состояние.
. В дальнейшем при обратной сборке операции необходимо производить в обратном порядке. При этом необходимо записать пробег, при котором на автомобиле Мазда 3 производилась замена топливного фильтра.

Нюансы и особенности

При подготовке к замене топливного модуля следует учитывать, что ориентировочная стоимость оригинальной запчасти достигает 12 тысяч рублей. Экономить на замене только фильтра грубой очистки нецелесообразно. В этом случае, если вы планируете заменить топливный фильтр Мазда 3, следует искать аналоги среди других компаний, выпускающих запчасти для этого японского автомобиля. Не стоит полагаться на мнения владельцев, которые предлагают заменить установленный фильтр на аналогичный блок, «подходящий по размерам от ВАЗа». Обращайте внимание только на рекомендованные аналоги.

Среди этих фильтров можно рассмотреть такие аналоги как:
. Фильтр Airtex, артикул E10763M. Известный производитель бензонасосов и сопутствующих деталей и агрегатов работает на рынке более 75 лет. Имеет представительства в Англии и Испании, на американском континенте – в США, Канаде и Мексике. Ориентировочная стоимость – около 7100 руб.

Фильтр Эра, артикул 775238. Производство Италия, более дешевый аналог предлагается покупателям от 65 000 руб. Под теми же номерами Мазда и немцы выпускают фильтр для этой модели. Фильтр Мессмера обойдется вам примерно на 500 рублей дороже.
. Фирменный фильтр Spart под номером FP2432 производится в США и Турции. Стартовая цена на этот фильтр начинается от 6 тысяч рублей.

При выборе модуля, планируя замену топливного фильтра на Мазда 3 других производителей, следует учитывать такие технические показатели, как создаваемое давление (бар), производительность (л/ч), максимально допустимое давление (л/ч) час). Также нужно учитывать геометрические размеры.

Фильтр топливный мазда 3 1.6 где находится. Когда менять топливный фильтр. Когда это необходимо

Одним из важных элементов топливной системы является топливный фильтр. Этот элемент предотвращает дальнейшее попадание возможных загрязнений в топливную магистраль. Это могут быть элементы коррозии, вода, другие загрязнения. Они попадают в бак вместе с некачественным топливом после заправки на сомнительной АЗС, а также образуются непосредственно в системе.

Проблема качества топлива не перестает быть актуальной с течением времени на просторах постсоветских стран.

Среди поклонников автомобиля Мазда можно встретить мнение, что в автомобиле третьего семейства отсутствует топливный фильтр. Это мнение основано на незнании расположения фильтра. Кроме того, некоторые утверждают, что топливный фильтр на этой модели не требует замены, так как рассчитан на весь срок службы.

Однако, если почитать документацию по обслуживанию автомобиля, то станет ясно, что периодичность замены топливного фильтра установлена ​​заводом-изготовителем в 40 тыс. км. Учитывая нестабильное качество топлива на отечественных АЗС, целесообразно сократить этот интервал до 30 тысяч.
На машинах более ранних модификаций фильтр устанавливался в моторном отсеке, а теперь он установлен в топливном баке. В результате риск засорения топливопровода сводится к минимуму.

Для правильной диагностики забитого топливного фильтра следует обратить внимание на рывки и толчки кузова автомобиля при резком ускорении автомобиля или высокой скорости. Это свидетельствует о недостаточной подаче топлива и требуется замена топливного фильтра на Мазда 3.
Через определенное время такие удары будут возникать даже в случае незначительного добавления газа. Дополнительными проблемами могут быть плавающие холостые обороты, а то и двигатель может заглохнуть.

Замена топливного модуля

Отличительной чертой замены топливного фильтра на Мазда 3 является необходимость модульной замены. В состав такого модуля входит топливный насос с установленным внутри фильтром тонкой очистки, а также фильтр грубой очистки, который находится здесь же.

1. Подготовительные работы.
Прежде чем приступить к собственно замене, необходимо выполнить следующие операции:
. Отсоединение минусовой клеммы от аккумулятора.
. Сброс избыточного давления во избежание разбрызгивания топлива. Проводится на холодном автомобиле с помощью предохранителя бензонасоса с последующим пробным пуском двигателя стартером. После такой попытки следует снова отключить минусовую клемму и предохранитель.

. Снимите топливный бак, поместив машину над смотровой ямой или на подъемнике.
Промывать бензобак при каждой замене топливного фильтра нецелесообразно, поэтому при необходимости снимите бензобак.

2. Замена топливного модуля.
. Замена топливного фильтра Мазда 3 предполагает снятие заднего дивана.
. Отсоединяем топливопровод, предусмотрительно не допуская вытекания из него топлива.
. Отсоедините провода датчика уровня топлива и патрубка выхода воздуха.
. Откручиваем большую гайку на бензобаке и вынимаем белое стекло. Необходимо следить за тем, чтобы указатель уровня оставался неповрежденным, а остатки бензина могли стекать обратно в бак.
. Снимите внешнюю крышку, получив доступ к фильтру грубой очистки. А вот фильтр тонкой очистки снимать не нужно, если только вы не хотите оценить его состояние.
. В дальнейшем при обратной сборке операции необходимо производить в обратном порядке. При этом необходимо записать пробег, при котором на автомобиле Мазда 3 производилась замена топливного фильтра.

Нюансы и особенности

При подготовке к замене топливного модуля следует учитывать, что ориентировочная стоимость оригинальной запчасти достигает 12 тысяч рублей. Экономить на замене только фильтра грубой очистки нецелесообразно. В этом случае, если вы планируете заменить топливный фильтр Мазда 3, следует искать аналоги среди других компаний, выпускающих запчасти для этого японского автомобиля. Не стоит полагаться на мнения владельцев, которые предлагают заменить установленный фильтр на аналогичный блок, «подходящий по размерам от ВАЗа». Обращайте внимание только на рекомендованные аналоги.

Среди этих фильтров можно рассмотреть такие аналоги как:
. Фильтр Airtex, артикул E10763M. Известный производитель бензонасосов и сопутствующих деталей и агрегатов работает на рынке более 75 лет. Имеет представительства в Англии и Испании, на американском континенте – в США, Канаде и Мексике. Ориентировочная стоимость – около 7100 руб.

Фильтр Эра, артикул 775238. Производство Италия, более дешевый аналог предлагается покупателям от 65 000 руб. Под теми же номерами Мазда и немцы выпускают фильтр для этой модели. Фильтр Мессмера обойдется вам примерно на 500 рублей дороже.
. Фирменный фильтр Spart под номером FP2432 производится в США и Турции. Стартовая цена на этот фильтр начинается от 6 тысяч рублей.

При выборе модуля, планируя замену топливного фильтра на Мазда 3 других производителей, следует учитывать такие технические показатели, как создаваемое давление (бар), производительность (л/ч), максимально допустимое давление (л/ч) час). Также нужно учитывать геометрические размеры.

Решил пойти подешевле и заказал фильтр тонкой очистки (ZY08-13-35XF)

и грубая очистка из Китая. И так начнем, расскажу про замену в смотровой яме (на подъемнике намного проще)

сначала снимаем задний диван и откручиваем 4 болта на люке, потом снимаем топливную трубку и блок с провода

Спускаемся в яму, откручиваем 2 пластиковые гайки от считывающего экрана (фото не делал и все понятно)

Снимаем 2 трубки с адсорбера

Двумя домкратами поднимаем заднюю часть автомобиля так, чтобы уши свисали на 5 сантиметров над землей, а третий подставляем под бак через брусок (для увеличения площади\ u200bsupport)

откручиваем головкой на 12 3 болта крепления бака и постепенно опускаем домкрат (над баком надо будет отцепить трубку идущую к адсорберу) после того как все отцепим снимаем бак, откручиваем гайку бензонасоса , специального ключа у меня не было и я его откручивал ударами через молоток по выступам на гайке, кстати нужно обратить внимание на расположение стрелок и затягивать точно так же, берем насос из бака

и приступаем к разборке, снимаем нижнюю часть (она защелкивается)

отсоединяем поплавок

снимаем фильтр грубой очистки, вытаскиваем насос

и выключаем его в порядке

3

чтобы отделить верхнюю часть от фильтра, нужно сдвинуть 2 защелки отверткой

чтобы натянуть шланг на штуцер, я немного нагрел строительным феном. Для установки поплавка на место пришлось на новом фильтре надфилем 9 просверлить канавку.0003

Устанавливаем все в обратном порядке и ставим бак на место, не забыв защелкнуть трубку адсорбера сверху бака, иначе скорее всего будет греметь. И в завершение хочу показать небольшой ужас, сравнение сетки грубой очистки

и самое главное сам фильтр тонкой очистки (после разрезания корпуса)

На всю работу включая фото у меня ушло 2 часа .

Спасибо, что дочитали до конца и до скорой встречи!

Ценник: 2 400 ₽ Пробег 85000 км

www.drive2.com

Замена топливного фильтра Mazda 3 1.6 – Бортжурнал Mazda 3 ~low boost turbo~ 2007 года на DRIVE2

Всем привет ✌ Начнем с истории. Уезжая на отдых в Питер с любимой, на обратном пути недалеко от Москвы (в Клину) машина стала троить, пропадала мощность и двигатель перестал набирать обороты. Больше 3000 оборотов не набирал! Я немного испугался, думаю, вот он золотой пробег в 200 тысяч. Горела лямбда-проверка, оборвана греющая проволока. Ну думаю я перегрел лямбду. Скинул, сел и дальше поехал, но недалеко(((( Проклял заправку в Питере, что масло залили. Кое-как добрались до дома… На следующий день завел встал и поехал по делам, все было нормально пока не наступил вечер, завелось все тоже самое… Мое решение и СТО (автосфера) топливный фильтр, ну думаю просто хотел поменять, так и не поменяли за такой пробег.

Пообщавшись с другом tolian23, он посоветовал мне установить японский фильтр (asakashi fs25004) и фильтр грубой очистки (krauf KR2222F) Заказал на emex и 8 марта начал выкорчевывать. Люки не вырезал, жалко кузов. Скинул бак за 40 минут и поставил 25, благо есть гараж и инструменты))))

Полноразмерный

Новые фильтры.

Полный размер

Откручиваем люк и скидываем чип.

Полный размер

Откручиваем экран, он на пластиковых гайках и отгибаем в сторону.

Поднимите бак.

Полный размер

Снимаем топливные шланги, вставляем 2 тонкие отвертки и вытаскиваем, стараясь не сломать главное!

Полный размер

Заглушаем штуцер и чистим.

Полный размер

Гайку откручиваем молотком и деревяшкой, Мягкая гайка не ломается.

Полный размер

Снимаем с защелок датчик уровня топлива, трубку мод, вытаскиваем насос и снимаем хомут.

Полный размер

Фильтр держит 2 защелки. Они хрупкие и их можно сломать, что я и сделал соответственно 😁

Full size

Чистим все это дело (кроме старых фильтров) карбюраторной и дроссельной жидкостью.

Полный размер

Еще гофру взял в авто 49, на всякий случай. Прогреваем феном и сажаем, стягивая сверху хомутом для надежности.

Полный размер

Вот сколько на 200000 км пробега.

Полный размер

Собираем все как было, в обратном порядке.

В общем работы на 3 часа максимум, результат почувствовал сразу, машина наконец-то поехала. Также промыл дроссельную заслонку, коллектор и форсунки. Есть одно но! Сама помпа вот-вот умрет, гад гудит… Но дело не в фильтре и не в кривых руках🙌 руки откуда надо, а то на заводе не работал и не имел 4 категория за корчевание 😂😂😂 это про срок службы, на забитом в хлам фильтре. В дальнейшем поменяю помпу на большей производительности и сил от wrx sti, но это будет когда куплю компрессор PK23-E. Всем удачи и бобра, обожаю ваши лейки 🤗 P.S. Простите если есть ошибки, писал с телефона.

Цена вопроса: 1 850 ₽ Пробег: 100500 км

www.drive2.ru

Замена топливного фильтра – Mazda 3, бортжурнал 2005 года на DRIVE2

Пришло время поменять топливный фильтр. Заказал Existe JS Asakashi FS25004 за 2000р. Прочитав несколько отчетов по замене, я был готов к тому, что придется снимать бензобак, но надеялся на лучшее.

Хм… не повезло 🙁

новый фильтр

Бак снял один. Сделать это сложно, но можно. Лучше все вместе.

Место под бачок

Гайка крепления помпы далась мне не сразу. Он снял его, постукивая молотком по ребрам гайки через кусок дерева. Сильно применять не стоит. мягкий пластик. не ломается, но хорошо гнется. Сняв помпу, очень удивился чистоте бака внутри

.

Теперь можно переходить непосредственно к замене фильтра.

Насос в сборе.

Разборка топливного насоса.

1. снять датчик уровня топлива. Он крепится к фильтру с помощью защелки.

2. Снимите нижнюю часть фильтра. застегивается на 4 защелки. удалить точно вниз с небольшим усилием.3. Снимаем сеточку с моторчика бензонасоса, просто подцепив ее отверткой.4. тянем мотор бензонасоса контролируя провода.

5. Отсоедините разъем от двигателя.

6. в открывшемся отверстии найдите 2 защелки, которые держат крышку помпы и отщелкните их (на фото не видно, но их примерное расположение отмечено

7. Отрезать старую трубку.

Насос разобран. затем начинается самая сложная часть процесса – установка трубки. Прежде чем пытаться натянуть трубку на штуцер, ее необходимо нагреть. Первую я перегрел((. После этого заехал в магазин запчастей для отечественных авто и купил еще 3. Если начинать с фильтра, то будет жутко неудобно трубку на крышку надевать. штуцер толще, чем на фильтре, поэтому к этому процессу нужно подходить с особой тщательностью.- Нагреваем штуцер на крышке насоса около 1 минуты на расстоянии 10 см. окружности.

Трубку нагреваем 1-2 минуты на расстоянии около 10 см, крутя в руках для равномерного нагрева.

Я предварительно собрал насос, чтобы понять, как правильно надевать трубку. Оказалось, что крышку относительно фильтра нужно повернуть на 180 градусов, чтобы при сборке все встало на свои места. Далее нагреваем трубку таким же образом со стороны фильтра (1-2 минуты на расстоянии 10 см). Здесь арматуру нельзя нагревать. Одеваться легче.

Сборка топливного насоса.

И положить в бензобак. На бензобаке есть маркировка, на сколько нужно затягивать гайку. Я выбрал золотую середину).

И поставить бак на место. Бак поставил один. Мне показалось, что стрелять из него сложнее, хотя многие утверждают, что все наоборот.

Фото старого фильтра. С него капала грязь.

Что изменилось: 1. Машина заводилась легче. расход топлива снизился примерно на 1,5 литра

3. моральный покой.

Цена вопроса: 2 000 ₽ Пробег: 152000 км

www.drive2.ru

Особенности замены топливного фильтра на Мазда 3

Топливный фильтр очищает бензин от различных загрязнений и обеспечивает правильную работу топливной системы. Относится к расходным материалам, которые следует регулярно менять. В статье рассказывается, когда нужно менять топливный фильтр на Мазда 3, дается пошаговая инструкция по его замене и прилагается соответствующее видео.

Разобранный комплект для замены

• Качество топлива;
• условия эксплуатации автомобиля;
• качество расходных материалов.

С учетом этих факторов замену необходимо проводить через 30 тыс. км пробега. Необходимость замены может быть определена после диагностики.

Признаки плохой топливной системы:

• появляются рывки на высоких оборотах, если не устранить причину, то рывки начинают появляться на средних оборотах;
• двигатель работает нестабильно на холостом ходу, может даже заглохнуть.

Но когда начинающие владельцы Mazda решают сменить топливный фильтр, их ждет неприятный сюрприз. Из-за конструктивных особенностей его нельзя изменить отдельно. Необходимо менять весь комплект, в который входит насос, фильтрующий элемент и указатель уровня топлива.

В старых моделях Mazda 3 блок размещался в моторном отсеке. В новых моделях производители перенесли его в бензобак, считая, что при такой конструкции в топливную систему будет попадать меньше посторонних частиц.

Можно попробовать заменить фильтр грубой очистки, представляющий собой обычную металлическую сетку. Но вряд ли это решит проблему. Хотя стоимость комплекта вполне приличная, рано или поздно вам придется решиться на такую ​​растрату, так как важнее правильная работа двигателя, иначе впоследствии может потребоваться более серьезный ремонт всей топливной системы.

Пошаговая инструкция по замене

Проблема с заменой фильтра может возникнуть при снятии блока топливного насоса. На некоторых моделях Мазда 3 его нельзя снять без снятия бака. Чтобы добраться до фильтра в таких машинах нужно вырезать часть днища. Но этим методом лучше не пользоваться, в первую очередь из соображений безопасности.

Обучение

Если в автомобиле есть возможность снять блок ТНВД из салона, то замена комплекта не составит труда. Приступать к демонтажу и замене блока бензонасоса нужно на холодном автомобиле. После движения должно пройти не менее трех часов, прежде чем можно будет сбросить давление топлива. В противном случае при откручивании трубок может бежать бензин.

Монтажный блок с предохранителями

Перед снятием топливного насоса необходимо выполнить следующие действия:

1. Сначала весь автомобиль обесточивается путем снятия минусовой клеммы с аккумулятора.
2. Далее необходимо открыть монтажный блок и вытащить предохранитель или реле бензонасоса.
3. Затем нужно сбросить давление. Для этого нужно временно подключить аккумулятор, завести автомобиль и дать ему поработать, пока двигатель не заглохнет от нехватки топлива.
4. Теперь можно снова отключить аккумулятор и заменить реле бензонасоса.

Процесс замены

Чтобы достать бензонасос, нужно демонтировать бензобак, но это имеет смысл делать, если нужно промыть бензобак. В противном случае можно добраться до бензонасоса через заднее сиденье.

Процедура замены состоит из следующих этапов:

Таким образом, понятно, что замена топливного фильтра на Мазда 3 процедура сложная, но вполне выполнимая своими руками.

Для качественного выполнения все же желательно достать бензонасос не через заднее сиденье, а сняв бензобак. В этом случае необходимо промыть бензобак.

Видео “Замена сетки бензонасоса на Мазда 3”

В этом видео показано, как заменить металлическую сетку бензонасоса на Мазда 3.

Топливный фильтр очищает бензин от различных загрязнений и обеспечивает правильную работу топливной системы . Относится к расходным материалам, которые следует регулярно менять. В статье рассказывается, когда менять 3, дается пошаговая инструкция по замене и прилагается соответствующее видео.

[ Скрыть ]

В каких случаях необходима замена?

• качество топлива;
• условия эксплуатации автомобиля;
• качество расходных материалов.

С учетом этих факторов замену необходимо проводить через 30 тыс. км пробега. Необходимость замены может быть определена после диагностики.

Признаки плохой топливной системы:

• появляются рывки на высоких оборотах, если не устранить причину, то рывки начинают появляться на средних оборотах;
• двигатель работает нестабильно на холостом ходу, может даже заглохнуть.

Но когда начинающие владельцы Mazda решают сменить топливный фильтр, их ждет неприятный сюрприз. Из-за конструктивных особенностей его нельзя изменить отдельно. Необходимо менять весь комплект, в который входит насос, фильтрующий элемент и указатель уровня топлива.

В старых моделях Mazda 3 блок размещался в моторном отсеке. В новых моделях производители перенесли его в бензобак, считая, что при такой конструкции в топливную систему будет попадать меньше посторонних частиц.

Можно попробовать заменить фильтр грубой очистки, представляющий собой обычную металлическую сетку. Но вряд ли это решит проблему. Хотя стоимость комплекта вполне приличная, рано или поздно вам придется решиться на такую ​​растрату, так как важнее правильная работа двигателя, иначе впоследствии может потребоваться более серьезный ремонт всей топливной системы.

Пошаговая инструкция по замене

Проблема с заменой фильтра может возникнуть при снятии блока топливного насоса. На некоторых моделях Мазда 3 его нельзя снять без снятия бака. Чтобы добраться до фильтра в таких машинах нужно вырезать часть днища. Но этим методом лучше не пользоваться, в первую очередь из соображений безопасности.

Обучение

Если в автомобиле есть возможность снять блок ТНВД из салона, то замена комплекта не составит труда. Приступать к демонтажу и замене блока бензонасоса нужно на холодном автомобиле. После движения должно пройти не менее трех часов, прежде чем можно будет сбросить давление топлива. В противном случае при откручивании трубок может бежать бензин.

Перед снятием бензонасоса необходимо выполнить следующие действия:

1. Сначала обесточивается весь автомобиль путем снятия минусовой клеммы с аккумулятора.
2. Далее необходимо открыть монтажный блок и вытащить предохранитель или реле бензонасоса.
3. Затем нужно сбросить давление. Для этого нужно временно подключить аккумулятор, завести автомобиль и дать ему поработать, пока двигатель не заглохнет от нехватки топлива.
4. Теперь можно снова отключить аккумулятор и заменить реле бензонасоса.

Процесс замены

Чтобы достать топливный насос, нужно демонтировать бензобак, но это имеет смысл делать, если нужно промыть бензобак. В противном случае можно добраться до бензонасоса через заднее сиденье.

Процедура замены состоит из следующих этапов:

Таким образом, понятно, что Мазда 3 процедура сложная, но вполне выполнимая своими руками.

Для качественного выполнения все же желательно достать бензонасос не через заднее сиденье, а сняв бензобак. В этом случае необходимо промыть бензобак.

Видео “Замена сетки бензонасоса на Мазда 3”

В этом видео показано как заменить металлическую сетку бензонасоса на Мазда 3.

Когда менять топливный фильтр

Замена топлива фильтр Mazda 3

Одной из основных частей топливной системы является топливный фильтр. Этот элемент предотвращает дальнейшее попадание возможных загрязнений в топливную магистраль. Это могут быть элементы коррозии, вода, другие загрязнения. Они попадают в бак вместе с плохим топливом после заправки на непонятной АЗС, они тоже создаются специально в системе.

Проблема свойств топлива не перестает со временем гореть на просторах государств постсоветского пространства.

Когда менять топливный фильтр

Среди любителей автомобилей Мазда можно встретить мнение, что в автомобиле третьего семейства отсутствует топливный фильтр. Это мировоззрение основано на незнании того, где должен быть установлен фильтр. Кроме того, некоторые говорят, что топливный фильтр этой модели не требует замены, так как рассчитан на весь срок службы.

Замена топливного фильтра Мазда 3

Но если почитать документацию по обслуживанию автомобиля, то станет ясно, что периодичность замены топливного фильтра установлена ​​заводом-изготовителем в 40 тыс. км. Учитывая нестабильное качество топлива на российских АЗС, целесообразно сократить этот интервал до 30 тысяч.

На более ранних машинах фильтр устанавливался в моторном отсеке, теперь же он установлен в топливном баке. В результате риск засорения топливопровода сводится к минимуму.

Для правильной диагностики забитого топливного фильтра следует обратить внимание на рывки и толчки кузова автомобиля при резком ускорении автомобиля или высокой скорости. Это свидетельствует о недостаточной подаче топлива и необходимо заменить топливный фильтр на Мазда 3.
Через определенное время такие толчки будут возникать даже в случае незначительного добавления газа. Дополнительными проблемами могут быть плавающие холостые обороты, а то и двигатель может заглохнуть.

Замена топливного модуля

Отличительной особенностью замены топливного фильтра на Мазда 3 является необходимость модульной замены. В состав такого модуля входит топливный насос с установленным внутри фильтром тонкой очистки, а также фильтр грубой очистки, который находится здесь же.

Mazda 3/Axela попытка замены топливного фильтра

заменил топливный фильтр тонкая чистка, после установки появился сильный шум при работе нового фильтра ,…

Мазда3. замена бензонасоса. без снятия бака. 2017

Снятие бензонасоса и Замена его фильтров на машине Mazda3 2005г.

1. Подготовительные операции.

Прежде чем приступить к собственно замене, необходимо выполнить следующие операции:

Отсоединение минусовой клеммы от аккумулятора.

Сброс избыточного давления во избежание разбрызгивания топлива. Проводится на холодном автомобиле с помощью предохранителя бензонасоса с последующим пробным пуском двигателя стартером. После такой попытки следует снова отключить минусовую клемму и предохранитель.

Снимите топливный бак, поместив машину над смотровой ямой или на подъемнике.

Промывать бензобак при каждой замене топливного фильтра нецелесообразно, поэтому при необходимости снимите бензобак.

2. Замена топливного модуля.

Замена топливного фильтра Мазда 3 предусматривает снятие заднего дивана.

Отсоединяем топливопровод, предусмотрительно не допуская вытекания из него топлива.

Отсоедините провода датчика уровня топлива и воздухоотводной трубки.

Откручиваем большую гайку на бензобаке и вынимаем белое стекло. Необходимо следить за тем, чтобы указатель уровня оставался неповрежденным, а остатки бензина могли стекать обратно в бак.

Снимите внешнюю крышку, получив доступ к фильтру грубой очистки. А вот фильтр тонкой очистки снимать не нужно, если только вы не хотите оценить его состояние.

В дальнейшем при обратной сборке операции необходимо производить в обратном порядке. В этом случае необходимо записать пробег, при котором замена топливного фильтра на Мазда 3.

Нюансы и особенности

При подготовке к замене топливного модуля следует учитывать, что ориентировочная стоимость оригинальной запчасти достигает 12 тысяч рублей. Экономить на замене только фильтра грубой очистки нецелесообразно. В таком случае, если вы планируете заменить топливный фильтр Мазда 3, стоит поискать аналоги среди других фирм, производящих запчасти для этого японского автомобиля. Не стоит полагаться на мнения владельцев, которые предлагают заменить установленный фильтр на аналогичный блок, «подходящий по размерам от ВАЗа». Обращайте внимание только на рекомендованные аналоги.

Среди этих фильтров можно рассмотреть такие аналоги, как:

Фильтр Airtex, артикул Е10763М. Известный производитель бензонасосов и сопутствующих деталей и агрегатов работает на рынке более 75 лет. Имеет представительства в Англии и Испании, на американском континенте – в США, Канаде и Мексике. Ориентировочная стоимость – около 7100 руб.
Сменный топливный фильтр mazda 3

. Фильтр Эра, артикул 775238. Производство Италия, более дешевый аналог предлагается покупателям от 65 000 руб. Под теми же номерами Мазда и немцы выпускают фильтр для этой модели. Фильтр Мессмера обойдется вам примерно на 500 рублей дороже.

Фирменный фильтр Spart под номером FP2432 производится в США и Турции. Стартовая цена на этот фильтр начинается от 6 тысяч рублей.

При выборе модуля, планируя замену топливного фильтра на Мазда 3 других производителей, следует учитывать такие технические показатели, как создаваемое давление (бар), производительность (л/ч), максимально допустимое давление (л/ч) час). Также нужно учитывать геометрические размеры.

Замена топливного фильтра как самостоятельной запчасти в автомобиле Мазда 3 не предусмотрена. Дело в том, что топливные фильтры грубой и тонкой очистки находятся в модуле погружного топливного насоса, который находится в баке автомобиля. Если вам удастся снять этот модуль с бензобака самостоятельно, то вряд ли вы сможете поменять фильтр без последствий для работы топливной системы.

Топливный фильтр для Mazda 3 отдельно в оригинале не существует. Есть, конечно, и китайские варианты для бедолаг, например показанный на фото B33063pr SINOLAR.

Замена топливного фильтра Мазда 3

Во-первых, его качество вообще плохое, во-вторых, установить его в корпус и подключить трубку, идущую от насоса, практически невозможно, в-третьих, если получится, вам гарантированы проблемы с бензонасосом.

Не искушай судьбу, лучше заменить весь модуль в соответствии с регламентом. Он выглядит так.

Вы можете выбрать его из таблицы ниже.

БРЕНД	КОД ПРОДАВЦА
ОРИГИНАЛ
МАЗДА	ЗИ08-13-35СА
МАЗДА	ЗИ08-13-35СБ
МАЗДА	ЗИ08-13-35СК
МАЗДА	ЗИ08-13-35СД
МАЗДА	ЗИ08-13-35СЭ
МАЗДА	ЗИ08-13-35СГ
МАЗДА	ЗИ08-13-35СХ
АНАЛОГИ
Дж.С. АСАКАСИ	ФС25004
ФЕБИ	34604
ЭРА	775302
ЭРА	775238

Теперь подробнее о процессе снятия блока бензонасоса. Для некоторых модификаций Мазда 3 даже замена модуля бензонасоса без снятия бака невозможна. Если только не использовать варварские методы отдельных “кулибиных”. В таких автомобилях невозможно добраться до бензонасоса с пассажирского сиденья, поэтому снять его без снятия бака можно только выпилив часть днища.

Настоятельно не рекомендуется использовать такие методы, в первую очередь из соображений безопасности.

Если в вашем автомобиле предусмотрена возможность демонтажа топливного насоса из салона, его снятие с бака и замена не представят особых трудностей.

1. Поднять капот, открыть монтажный блок и вытащить реле топливного насоса. Включаем зажигание, запускаем двигатель и ждем, пока он не заглохнет от недостатка топлива.

2. Снять сиденье, открутить 4 винта крепления люка и открыть его.

3. Отключить все коммуникации.

4. Отвинтите крышку против часовой стрелки.

5. Вынимаем модуль бензонасоса и ставим новый.

6. Подключаем электропроводку и топливные трубки.

Ставим реле на место. Включите зажигание, подождите, пока топливный насос накачает топливо в систему. Так повторяем несколько раз. Заводим двигатель.

Топливный фильтр мазда 3 расположение. Когда менять топливный фильтр. Подготовка к замене

Замена топливного фильтра как самостоятельной запчасти в автомобиле Мазда 3 не предусмотрена. Дело в том, что фильтры грубой и тонкой очистки топлива находятся в модуле погружного топливного насоса, который находится в баке автомобиля. Если вам удастся самостоятельно снять этот модуль с бензобака, то поменять фильтр без ущерба для работы топливной системы вряд ли получится.

Топливный фильтр для Mazda 3 отдельно в оригинале не существует. Есть, конечно, и китайские варианты для любителей повозиться, например показанный на фото B33063pr SINOLAR.

Замена топливного фильтра Мазда 3

Во-первых, его качество вообще никакое, во-вторых, установить его в корпус и подключить трубку, идущую от насоса, практически невозможно, в-третьих, если получится, проблемы с бензонасос вам гарантирован.

Не искушай судьбу, лучше заменить весь модуль в соответствии с регламентом. Похоже на это.

Вы можете подобрать его из таблицы ниже.

БРЕНД	КОД ПРОДАВЦА
ОРИГИНАЛ
МАЗДА	ЗИ08-13-35СА
МАЗДА	ЗИ08-13-35СБ
МАЗДА	ЗИ08-13-35СК
МАЗДА	ЗИ08-13-35СД
МАЗДА	ЗИ08-13-35СЭ
МАЗДА	ЗИ08-13-35СГ
МАЗДА	ЗИ08-13-35СХ
АНАЛОГИ
ДЖС АСАКАСИ	ФС25004
ФЕБИ	34604
ЭРА	775302
ЭРА	775238

Теперь подробнее о процессе снятия блока бензонасоса. Для некоторых модификаций Мазда 3 невозможно заменить даже модуль бензонасоса без снятия бака. Лишь бы не использовать варварские методы отдельных “кулибиных”. В таких автомобилях невозможно добраться до бензонасоса с пассажирского сиденья, поэтому снять его без снятия бака можно только выпилив часть днища.

Настоятельно не рекомендуется использовать такие методы, в первую очередь из соображений безопасности.

Если в вашем автомобиле предусмотрена возможность демонтажа топливного насоса из салона, снять его с бака и заменить не составит особого труда.

1. Поднять капот, открыть монтажный блок и вынуть реле топливного насоса. Включаем зажигание, запускаем двигатель и ждем, пока он не заглохнет от недостатка топлива.

2. Снять сиденье, открутить 4 самореза люка и открыть его.

3. Отключаем все коммуникации.

4. Отвинтите крышку против часовой стрелки.

5. Вынимаем модуль бензонасоса и ставим новый.

6. Подсоедините проводку и топливопроводы.

Ставим реле на место. Включаем зажигание, ждем пока бензонасос закачает топливо в систему. Повторяем это несколько раз. Заводим двигатель.

В данном фотоотчете речь пойдет о замене топливного фильтра на Мазда 3. В принципе несложная работа, которую можно выполнить своими руками за 30-60 минут.

Где и когда менять топливный фильтр Mazda 3

Топливный фильтр на Mazda 3 легко найти, заглянув под машину. Фильтр расположен под днищем в районе заднего колеса .

Периодичность замены топливного фильтра Мазда 3:

На Мазда 3 до 2007 года топливный фильтр меняют каждые 60 000 км или каждые 3 года.

На Mazda 3 после 2008 года интервал замены топливного фильтра – каждые 30 000 км или каждые 2 года (кроме автомобилей с турбированным двигателем L3).

Номер оригинального топливного фильтра Mazda 3 Z60520490C. Аналоги: MANN FILTER WK61446, MAHLE KL559, CLEAN FILTER MBNA1514 и другие.

Как поменять топливный фильтр Мазда 3

Для начала нужно снять пластиковую защиту топливного фильтра, открутив пару болтов. Затем поддомкрачиваем и снимаем заднее колесо на легкий доступ к фильтру . Далее необходимо отсоединить топливные шланги и открутить болты крепления топливного фильтра.

На топливном фильтре нанесена стрелка, указывающая направление установки. Прежде чем снимать старый фильтр, запомните, куда он направлен, и установите новый фильтр.

После этого можно снять старый топливный фильтр, слить остатки топлива и снять крепеж. Затем установите крепления на новый фильтр и установите на место топливный фильтр.

Эта инструкция с фото более подробно расскажет вам, как поменять топливный фильтр на Мазда 3.

Расположение топливного фильтра Мазда 3.

Снять топливо 90 фильтра, вам нужно будет отсоединить топливные шланги. Удобнее это делать с помощью небольших пластиковых стрипперов.

Топливный шланг отсоединен.

Отверните болт крепления топливного фильтра и отсоедините второй шланг.

Снимите фильтр, помня, какой стороной он был установлен. В этом поможет стрелка, нарисованная на корпусе.

Слейте остатки топлива из фильтра.

Заводской регламент технического обслуживания автомобилей Mazda 3 не содержит информации о стандартных сроках замены фильтра очистки топлива. Это означает, что теоретически бензиновый фильтр остается работоспособным на протяжении всего срока службы автомобиля. Возможно, такая продолжительность обеспечивается контролем качества топлива на японских заправках, но отечественный бензин вносит свои негативные коррективы.

По мнению многих автовладельцев, фильтрующий элемент следует обновлять каждые 40 тысяч километров пройденного пути, однако на официальном сайте замена топливного фильтра не входит ни в одну процедуру технического обслуживания и может выполняться только как дополнительная услуга за отдельную плату.

На практике у каждой второй иномарки, проехавшей по дорогам России более тридцати тысяч километров, могут наблюдаться такие симптомы, как рывки при разгоне, плавающие обороты холостого хода, повышенный расход топлива и проблемы с запуском двигателя.

Для устранения таких неисправностей необходимо заменить топливный фильтр на Мазда 3.

Устройство фильтрующего устройства

На Мазда 3 фильтр очистки бензина, топливный насос и указатель уровня топлива смонтированы в одном устройстве – топливный модуль, который находится непосредственно в бензобаке автомобиля. С одной стороны, такое расположение защищает элементы от механических повреждений и воздействия внешней среды (окисление, коррозия), с другой стороны серьезно усложняются работы по техническому обслуживанию и ремонту.

На предыдущих моделях использовалась другая конструкция: например, в Mazda 323F (BA) фильтр тонкой очистки топлива закреплялся на перегородке моторного отсека возле главного тормозного цилиндра. И хотя для удобства работы требовалось демонтировать ряд навесного оборудования с силового агрегата, процедура замены фильтрующего элемента прошла без особого труда.

На Mazda 323F в модификации BJ топливный фильтр устанавливался в баке, однако большой размер технологического отверстия в днище салона обеспечивал свободный доступ к блоку для замены.

В связи с особенностями строения кузова Мазда 3 для замены топливного модуля приходится полностью снимать бензобак с автомобиля.

Подготовка к замене

Топливный фильтр следует заменять при холодном двигателе и при минимальном количестве бензина в баке.

В первую очередь необходимо стравить избыточное давление в системе. Для этого вытащите предохранитель топливного насоса (F24 – F/PUMP, 15А) из соответствующего гнезда монтажного блока. Затем автомобиль заводится до полной выработки остатка бензина в магистралях. После того как машина заглохнет самостоятельно, нужно выключить зажигание и отсоединить аккумулятор.

Для доступа к топливному модулю необходимо полностью снять заднее сиденье. Далее откручиваются винты крепления, и снимается крышка технологического отверстия.

Прежде чем продолжить, очистите корпус топливного фильтра и прилегающие к нему поверхности от пыли и грязи, чтобы мусор не попал в бензобак, и подложите тряпку под штуцер топливопровода. Далее отсоединяется газовая магистраль, проводка насоса и фиксатор патрубка выхода воздуха. После этого бензобак снимается со стороны днища автомобиля.

Внимание! Некоторые автовладельцы, не желая снимать топливный бак, рекомендуют расширить смотровой люк болгаркой или ножницами по металлу. Категорически не рекомендуется заменять бензиновый фильтр таким способом.

Демонтаж топливного бака

Бензобак Мазда 3 крепится к днищу автомобиля двумя металлическими ленточными стяжками. Перед началом работы нужно подпереть бак домкратом или другим упором и ослабить болты крепления стяжек. Затем нужно отсоединить наливной шланг от бака. При необходимости отодвиньте в сторону или снимите трос стояночного тормоза, идущий к правому заднему колесу. Снимать бензобак удобнее вместе с помощником, чтобы не уронить деталь и не повредить топливопроводы.

Замена топливного модуля

Для демонтажа топливного модуля необходимо открутить фиксирующую заглушку, после чего можно вытащить корпус в сборе из монтажного отверстия в баке.

Старайтесь не повредить поплавок и тросик датчика уровня топлива, особенно если вы планируете чистить только сетку первичной очистки топлива и повторно использовать демонтированный модуль.

Внимание! Перед заменой заднего сиденья обязательно проверьте герметичность соединений на работающем автомобиле.

Демонтаж топливного модуля

Снять фильтр тонкой очистки бензина Мазда 3 невозможно без нарушения целостности топливного модуля. Если все же такая необходимость возникла, необходимо выполнить следующие действия:

Поднять верхнюю крышку модуля и по возможности слить бензин из внутренних полостей;

Отсоединить фиксатор и проводку датчика уровня топлива и демонтировать сам датчик;

Снимите нижнюю часть корпуса топливного модуля, отсоедините и выньте топливный насос.

Чтобы снять гофрированную трубку, ее придется аккуратно отрезать или стянуть, прогреть строительным феном. При переустановке гофры ее необходимо дополнительно закрепить хомутом. Наглядно изучить процесс разборки топливного модуля Мазда 3 можно на следующем видео:

Во многих случаях недорогая продукция китайских производителей оказывается неработоспособной даже при вскрытии упаковки, а попытки установки фильтрующих элементов аналогичны в форма от других машин может обернуться внезапной поломкой или возгоранием.

Когда автовладелец сталкивается с необходимостью замены топливного фильтра, каждый идет своим путем:

1. Автомобиль загоняется на СТО, после всех проделанных работ оплачивается счет за топливный фильтр и замена.
2. Топливный фильтр Мазда 3 приобретается самостоятельно, но работа по замене поручается автослесарю.
3. Владелец выполняет все этапы лично.

Второй и третий пункты говорят о том, что владелец Mazda 3 делает выбор между оригинальной деталью с солидной стоимостью и недорогим китайским аналогом. Надо сказать, что многим второй вариант кажется более предпочтительным.

Расположение фильтра зависит от того, старая ли у вас модель Mazda 3 или новая. В первом случае проведите обыск в моторном отсеке, а во втором осмотрите сам бензобак. Так было реализовано усовершенствование топливной системы, чтобы в двигатель попадало меньшее количество всевозможных примесей.

Когда нужна замена?

Если посмотреть в руководстве по эксплуатации Мазда 3, то можно найти рекомендуемый срок, по истечении которого деталь подлежит замене – каждые 40 тысяч километров. Диагностика на СТО поможет точно определить, есть ли необходимость замены. А провести его необходимо, если вы заметили в эксплуатации своего автомобиля следующие особенности:

1. Когда Мазда 3 разгоняется до приличных скоростей, при езде появляются странные рывки. Если вы ничего не сделаете на этом этапе, эти привычки вождения также проявятся на средних скоростях.
2. Потеряна стабильность холостого хода. В некоторых случаях автомобиль может даже заглохнуть в этом режиме.

Все это говорит о неисправности топливной системы. И в этом случае владельцы обнаруживают неприятную особенность: замена топливного фильтра Мазда 3 в одиночку невозможна. Его нужно переставить в компанию с насосом и указателем уровня топлива.

Пошаговая инструкция по замене

Даже если нет необходимости снимать бензобак, как поменять топливный фильтр на Мазда 3 – вопрос, который интересует всех новичков. Однако ничего сложного в процессе нет, если следовать определенным инструкциям.

Подготовка

Прежде всего, все работы должны выполняться только после того, как машина простояла не менее 3 часов. После этого можно выполнять определенные действия поэтапно.

Во время подготовки сбрасывается давление топлива. Без этого каждая трубка, которую вы открутите для замены топливного фильтра, будет выливать топливо. Для реализации с отключенным аккумулятором реле бензонасоса снимается. Затем мощность возвращается, и машина работает до тех пор, пока в системе есть топливо. После этого Мазда 3 глохнет и реле можно вернуть на место.

Процесс замены

1. После снятия задних пассажирских сидений необходимо открыть люк. Для этого достаточно открутить 4 болта.
2. Откручивается крышка топливного насоса, ранее лишенная всех коммуникаций.
3. Вынимается старый бензонасос, представляющий собой стакан из белого пластика. Аккуратно замените старую деталь на новую. Особое внимание следует уделить датчику уровня топлива из-за его хрупкости.
4. Новое стекло возвращается на место старого. Крышка скручена и все провода подключены к бензонасосу. Предохранитель возвращается на место. Аккумулятор подключен.
5. Поворачиваем ключ зажигания и ждем пока бензин будет в системе Мазда 3. Не расстраивайтесь, если не получилось с первого раза, вполне возможно, что потребуется несколько попыток.

Инструкция наглядно показывает, что хотя процесс замены 3 нельзя назвать элементарным, он вполне осуществим для человека, не имеющего профессии автомеханика. Однако желающие выполнить процедуру более качественно, вполне могут потратить дополнительное время и снять весь бензобак, чтобы доступ к заменяемой детали был лучше.

Видео замена сетки бензонасоса на мазде 3

В этом видео подробно рассказывается как заменить металлическую сетку бензонасоса на автомобиле мазда 3.

Для предотвращения попадания пыли и других частиц грязи в топливную систему силового агрегата автомобиля используется фильтр тонкой очистки топлива. Если бы этот элемент не был установлен в автомобиле, то различные загрязнения забивали бы систему, что приводило к выходу из строя двигателя. Это означает, что транспортное средство перестанет функционировать должным образом.

С учетом конструкции фильтрующего элемента и его производства степень очистки состоит из двух и более ступеней очистки:

1. Сначала происходит грубая фильтрация, удаляются крупные частицы грязи, которые попадают в бензобак вместе с топливо;
2. Далее происходит тонкая очистка.

Информация. По типу конструкции фильтроэлементы делятся на сборные и разборные. Отличие фильтров в том, что первые полностью заменяются в случае неисправности. А последний можно только разобрать и заменить поврежденными деталями.

Как часто требуется замена топливного фильтра на Mazda 3?

Многие начинающие автолюбители понятия не имеют, что такое топливный фильтр. Они также не знают о его замене. Обычно вся информация по обновлению устройства указывается в техническом паспорте транспортного средства. Производители утверждают, что на автомобиле Мазда 3 замена топливного фильтра производится каждые 30-60 тысяч километров пробега. Однако это значение условное, так как все зависит от условий эксплуатации. Также стоит отметить причины, повышающие степень износа:

Все это становится причинами быстрого износа фильтра, а значит, в результате некорректно работает сам автомобиль Мазда 3.

Признаки необходимости замены топливного фильтра Mazda 3 bk

Фильтр необходим для правильной работы автомобиля.

Каждый водитель должен понимать признаки, указывающие на повреждение устройства:

• Неравномерная работа силового агрегата;
• Потеря мощности при движении;
• Повышенный расход топлива;
• Двигатель не работает на высоких оборотах;
• Недостаточная подача топлива;
• Следы подтекания топлива на самом фильтре, а также на стыках магистралей;
• Такие же следы видны в том месте, где долго стояла машина;
• Из-за замерзшей воды в топливе зимой топливо не поступает в двигатель.

Важная информация! При обнаружении таких признаков владельцу автомобиля Мазда 3 следует немедленно обратиться в техническую службу.

Замена топливного фильтра Мазда 3 БК в нашем автосервисе

Качественный ремонт заключается не только в использовании качественного материала и наличии опыта замены, но и в выполнении всех процедур. Механики нашего сервиса оказывают следующие услуги:

• Диагностика для выявления всех неисправностей и возможных причин;
• Замена топливного фильтра Мазда 3 БК;
• При необходимости промыть топливную систему;
• Замена поврежденных элементов.

Только после этих процедур ремонт считается качественным.

Основные моменты замены топливного фильтра на Mazda 3

Замена топливного фильтра – проблема, с которой сталкивался каждый владелец транспортного средства.

Для его устранения наши механики производят следующие манипуляции:

1. Снять крышку топливного бака для снижения давления в системе;
2. Снять пластиковую защиту топливного устройства;
3. Демонтировать заднее колесо;
4. Отсоедините топливные шланги и снимите крепежные болты;
5. Демонтировать элемент;
6. При необходимости очистить систему;
7. Обновление поврежденных деталей;
8. Установлен новый фильтр;
9. Установите все детали в обратном порядке.

Внимание! Все ремонтные работы, а также замена топливного фильтра на Мазда 3 должны производиться только в сервисных условиях. Также нельзя откладывать решение проблем.

Заменять самостоятельно, затягивать с ремонтом или использовать некачественные материалы нельзя, так как это вызовет серьезные проблемы, например:

• Недостаточная пропускная способность;
• Неполная очистка элемента;
• Прорыв фильтра;
• Ледообразование в зимнее время;
• Утечки топлива;
• Повреждение двигателя;
• Неисправность всей системы.

Повреждение может произойти в самый неподходящий момент, и вы окажетесь в дорожно-транспортном происшествии. А устранение последствий обойдется намного дороже, чем плановая замена фильтрующего элемента.

Важная информация! Не следует обращаться в службы, в которых вы не уверены. Большинство из них выполняют процедуру дешево и некачественно.
