Aux вход на магнитоле: Специфика и задачи AUX в автомагнитоле

Содержание

Выход аух в автомагнитоле для чего он. Как подключить к магнитоле AUX-выход. Необходимые материалы и инструменты

AUX или линейный вход — это разъем, через который к автомобилю можно подключить внешний источник звука. Такую аббревиатуру можно обнаружить на автомагнитоле или непосредственно на приборной панели транспортного средства. Данное приспособление позволяет быстро подсоединить к акустической системе автомобиля МР-3 плеер, телефон, ноутбук или любое другое портативное устройство. При подключении аудио файлы с них будут напрямую транслироваться на встроенные динамики автомобиля.

Разъем AUX представляет собой небольшое круглое отверстие диаметром в 3,5 миллиметров. В него свободно входит штекер с конфигурацией фигурного металлического стержня, как для обычных наушников.

В дорогих машинах разъём AUX монтируется рядом с прикуривателем или магнитолой, и закрывается наружной крышкой, исключающей попадание во внутрь углубления влаги и пыли. Наличие входа избавляет владельца автомобиля от необходимости доукомплектовать салон многофункциональной магнитолой, и даёт возможность пользоваться не только ресурсами подключенного электронного носителя, но и воспроизводить музыку из интернета.

Почему это удобно?

  • Существенно расширяются технические функции обычных магнитол.
  • Можно слушать не только избранную музыку, но и трансляции с виртуальных радиостанций.
  • Возможно дополнительное подключение абсолютно любых внешних устройств.
  • Не требуются финансовые вложения для обновления встроенных автомобильных аудио систем.
  • Трансляция звука через подключенный к AUX входу телефон будет ничуть не хуже чем качество воспроизведённой музыки с флеш носителя или диска.

Как воспользоваться входом AUX?

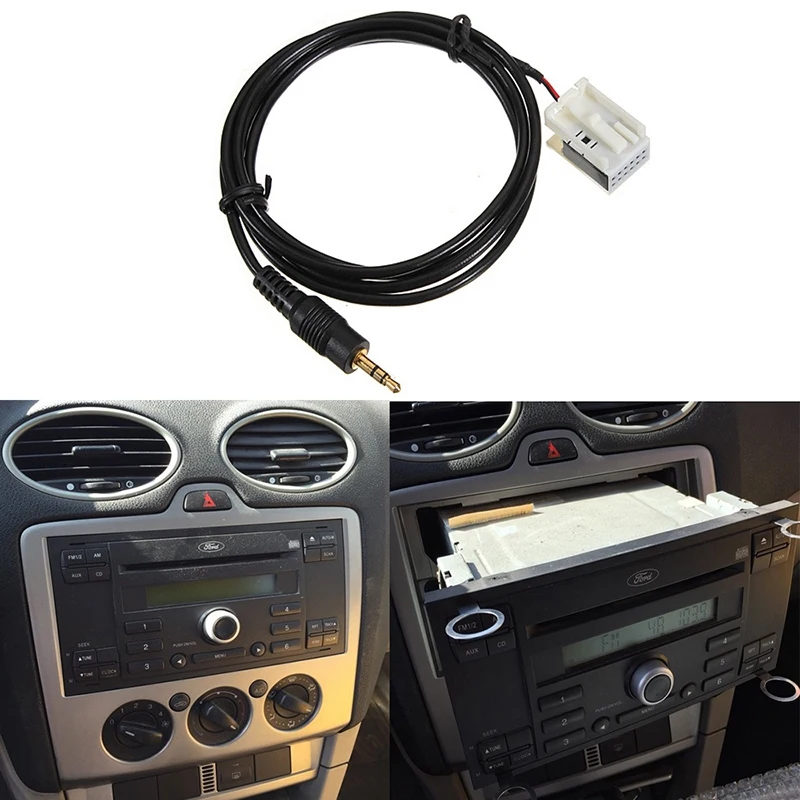

Для подключение к этому виду линейного входа необходимо иметь специальный переходник. Один из его концов должен заканчиваться удлинённым штекером.

Вторая сторона переходника должна соответствовать разъёму телефона, смартфона, планшета или ноутбука. Этот небольшой провод позволит подключить портативное устройство к автомобилю для беспрепятственной передачи любых аудиофайлов файлов.

Приобрести переходник можно как дополнительный аксессуар в магазине с автомобильной техникой или электронникой. Также он часто идёт в заводской комплектации некоторых устройств.

AUX вход своими руками

Если ваша машина и встроенная в ней магнитола не имеют AUX разъёма, то при желании его можно установить самостоятельно. При отсутствии технических навыков следует заказать услугу у специалиста на СТО.

Для монтажа гнезда AUX потребуются три небольших провода длинной сорок, пятьдесят сантиметров с малым сечением. Их нужно будет припаять к каналам стерео-выхода из проигрывателя на основное устройство. После этого провода выводятся наружу и на них крепится гнездо для аудио разъёма с тремя контактами. Сам AUX разъем фиксируется в удобном для использования месте на приборной панели или непосредственно на магнитоле.

Многие звуковоспроизводящие устройства (например, магнитолы, музыкальные центры, CD/MP3-проигрыватели, телевизоры) имеют разъем, предназначенный для подачи внешних сигналов – вход AUX. В этой статье мы рассмотрим практическое использование данного гнезда.

Линейный вход AUX

Амплитуда сигнала, подаваемого на линейный вход, изменяется в диапазоне от 0,5 до 1 В. Такой уровень сигнала выдают любые музыкальные воспроизводящие устройства, которые имеют разъем Его обычно помечают как AUX OUT. Такой же уровень сигнала подается и на наушники. Поэтому выход головных телефонов можно подключать на вход AUX.

Подключение линейного входа

Область применения упомянутого разъема довольно широка. Так, например, если вы хотите прослушать музыку с MP3-плеера или смартфона (планшета) через мощные колонки, а не через наушники, то можно подключить ваше устройство на вход AUXмузыкального центра или другого подобного аппарата. Для подключения понадобится шнур-переходник. С одной стороны кабеля должен быть разъем типа «джейк» 3,5мм (штекер для наушников), а с другой стороны – пара разъемов типа «тюльпан». Сам шнур должен быть четырехжильным акустическим с внешней медной оплеткой. Такой кабель можно купить в магазине или сделать своим руками. Разъем «джейк» можно срезать от нерабочих наушников или купить в радиомагазине. Приобретая разъемы, вы можете выбрать их форму и исполнение – от самого дешевого (пластмассового) до самого дорогого (металлического позолоченного). Когда вы нашли все штекеры и провод, можно приступать к сборке. Зачищаем изоляцию на концах провода и припаиваем к ним разъемы. У «джейка» центральные контакты – сигнальные, а внешний – общий провод. У «тюльпана» все обстоит точно так же. Некоторые устройства имеют выход на наушники под стандарт «миниджейк», в таком случае необходимо припаять соответствующий разъем. Распайка при этом остается прежней. После этого обязательно проверьте кабель мультиметром в режиме «прозвонки», чтобы исключить неправильное соединение.

Установка AUX-входа

Итак шнур готов, можно подключать наш плеер к музыкальному центру. Подсоединяем кабель на AUX и включаем на воспроизводимом аппарате режим AUX IN. У цифровых приборов это делается через меню, а у аналоговых – с помощью переключателя. Следует помнить, что перед тем как включить воспроизведение на плеере, необходимо уменьшить уровень громкости на музыкальном центре либо другом воспроизводимом устройстве. Это делается для того чтобы прибор не «орал» на полную катушку, если на выходном канале подан мощный сигнал.

Заключение

По такому принципу можно подключать различные устройства (ноутбуки, нетбуки, iPod, планшеты и прочее) к приборам, которые содержат частоты – музыкальные центры, телевизоры, домашние кинотеатры, кассетные магнитолы и т. д. Хорошая связка получается при соединении CD/MP3-проигрывателей и кассетных магнитол. Последние в эпоху цифровой музыки используются крайне редко, хотя и имеют порой гораздо лучшие характеристики. Так что подобная связка дает новую жизнь аналоговой технике.

На чтение 9 мин. Просмотров 10k.

Зная, что такое AUX в автомагнитоле, водители смогут расширить функциональные возможности системы. Обозначение располагается на проигрывателе или на приборной панели.

Аббревиатура AUX — это такое обозначение разъема в магнитоле, что позволяет подключить другие источники звука.

Для чего нужен этот выход

Линейный выход Аукс в магнитоле необходим для подключения к проигрывателю смартфона, планшета или mp3 плеера. При этом звук будет передаваться через автомобильные динамики.

В некоторых автомобилях их объединили, и автовладелец может подключить телефон, отвечая на звонок. Для этого можно подключить микрофон в магнитолу через AUX. Поэтому на панели сверху разъема Аукс написано «AUX IN».

В работающем состоянии на выход подается сигнал с амплитудой в диапазоне 0,5-1 В.

Также действует усилитель, передающий звук на динамики.

Некоторые водители не знают, что означает вход в магнитоле с надписью AUX. В этом случае можно перепутать 2 одинаковых разъема. Ниже от выхода с приставкой «IN», есть штекер с надписью «OUT».

AUX OUT — разъем, предназначенный для выхода звука. Поэтому в него вставляют провод для вывода музыки. Для этого подойдут динамики. Незнающие автомобилисты сталкиваются с проблемами вывода звука в магнитоле и не догадываются, что такое Аукс. Поэтому при возникновении проблем с громкостью или неработающим проигрывателем меняют его, однако дело может заключаться в неправильности подключения устройства.

Как пользоваться

При обнаружении разъема Аукс на автомагнитоле водитель пытается определить, что это такое, как пользоваться этой функцией. Систему можно найти во многих устройствах, воспроизводящих звук. Однако на старых проигрывателях для кассет или в старых версиях CD магнитол линейного выхода нет. Но это не означает, что автолюбитель не сможет подсоединить плеер или смартфон, чтобы воспроизвести на динамиках свою музыку.


Чтобы начать прослушивание музыки в машине, потребуется определить, как через Аукс подключается воспроизводящее устройство, и начать слушать музыку с других источников. Если в магнитоле есть AUX-штекер, то для начала использования необходим провод, где размер jack должен быть 3,5 мм. С другой стороны переходника находятся несколько разъемов для подключения внешнего устройства. Если не найден соответствующий выход на проигрывателе, то владелец автомобиля способен сам сделать его. После подключения воспроизводящего девайса можно слушать музыку.

Как включить AUX

Если AUX в автомагнитолу был встроен изначально, то в системе потребуется его разблокировать. Чтобы включить на магнитоле Аукс как устройство, подающее сигнал на динамики, необходимо перевести проигрыватель в режим ожидания. Для этого следует нажать на кнопку SRC, затем — войти в меню при помощи MENU. Удерживать кнопку потребуется до тех пор, пока не произойдет активация системы. В меню следует прокрутить правой ручкой управления, чтобы переключить Аукс. На дисплее автомагнитолы может отображаться AUX ON/OFF, что означает, включен или выключен вход.

Автолюбителям хорошо известно, что штатные магнитолы, даже в таких серийных автомобилях как Форд Фокус 2 и Шевроле Лачетти, всегда отличались скудным функционалом. С использованием в современном мире всевозможных смартфонов, планшетов, мп3 плееров мы привыкли слушать музыку в любом месте где бы мы не находились. Но как быть в ситуации, когда хочется послушать музыку в машине, а подключить гаджет через aux на CD магнитоле нет возможности. Точнее его просто нет заводской версии. И как быть в данной ситуации? Существует ли инструкция как сделать aux на любой магнитоле? Будем разбираться.

Что представляют собой aux входы и выходы

В России и некоторых странах СНГ их называют линейные выходы. Они представляют собой небольшого размера разъёмы, на которые можно подать напряжение от 0.4 — 1.9 вольт. В западных странах такой разъём имеет маркировку aux out или cd out.

Если на вашем устройстве имеются такие разъёмы как aux вход или aux выход, то в большинстве случаях такой проигрыватель снабжён усилителем аудио сигнала и способен работать с другими внешними устройствами. Подключив через такой разъём смартфон или мп3 плеер можно будет прослушивать аудио файлы через динамики автомобиля.

Но самое печальное то, что не на всех магнитолах старого образца такие выходы имеются. И при желании послушать любимую музыку со своего носителя владельцу придётся покупать магнитолу с установленным aux входом или же сделать aux на штатной магнитоле заплатив в первом и втором варианте немалые деньги.

После некоторых размышлений не редко появляется мысль, может существует вероятность сделать такой разъём самостоятельно. Рассмотрим варианты.

Устанавливаем aux вход на магнитоле CD

На самом деле большинство магнитол снабжено aux разъёмами, но на лицевую панель производитель по каким-то причинам выводить их не посчитал необходимым для решения задачи по выводу aux выхода на магнитоле CD автолюбителю понадобится некоторый ряд расходных материалов и инструменты:

  • средняя крестовая отвёртка;
  • изолирующая лента;
  • специальные ключи, что бы достать магнитолу;
  • USB кабель от компьютерного контроллера;
  • перемычка от компьютерного жёсткого диска;
  • небольшой кусок кабеля со штекером 3.5 мм.

Ножом аккуратно снимаем декоративную пластину, поддев её за край. С помощью отвёртки выкручиваем два самореза которые крепят решётку и поднимаем её вверх. С помощью специальных ключей извлекаем магнитолу.

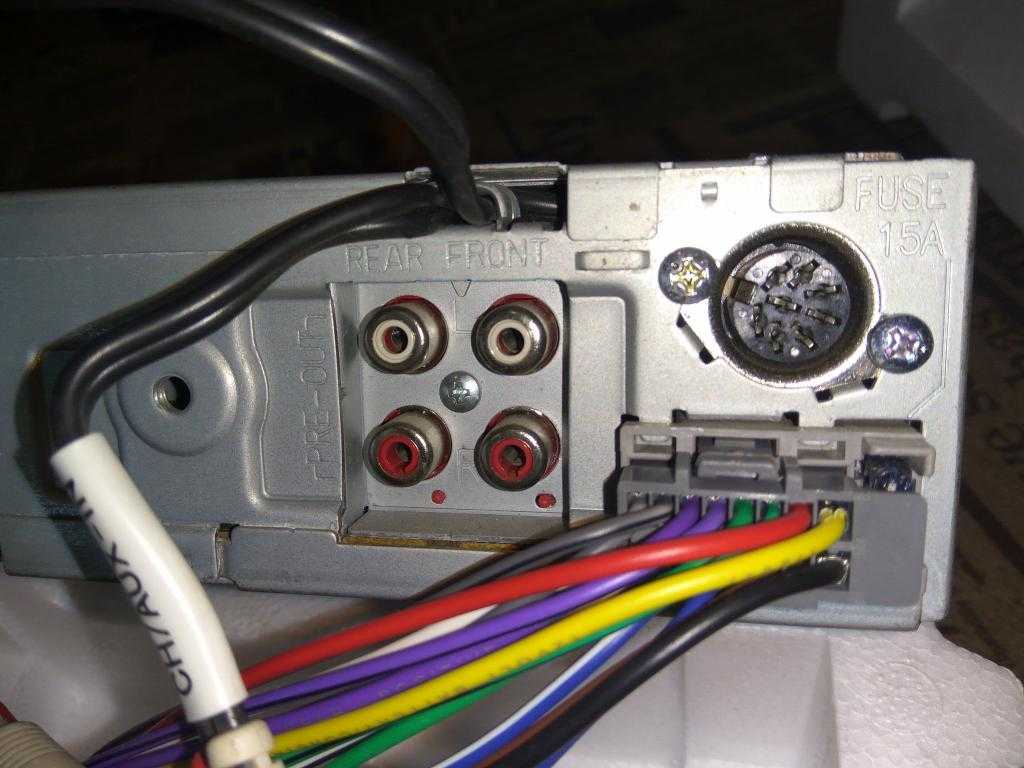

Вытащив магнитолу, мы видим на задней планке корпуса белый прямоугольный разъём.

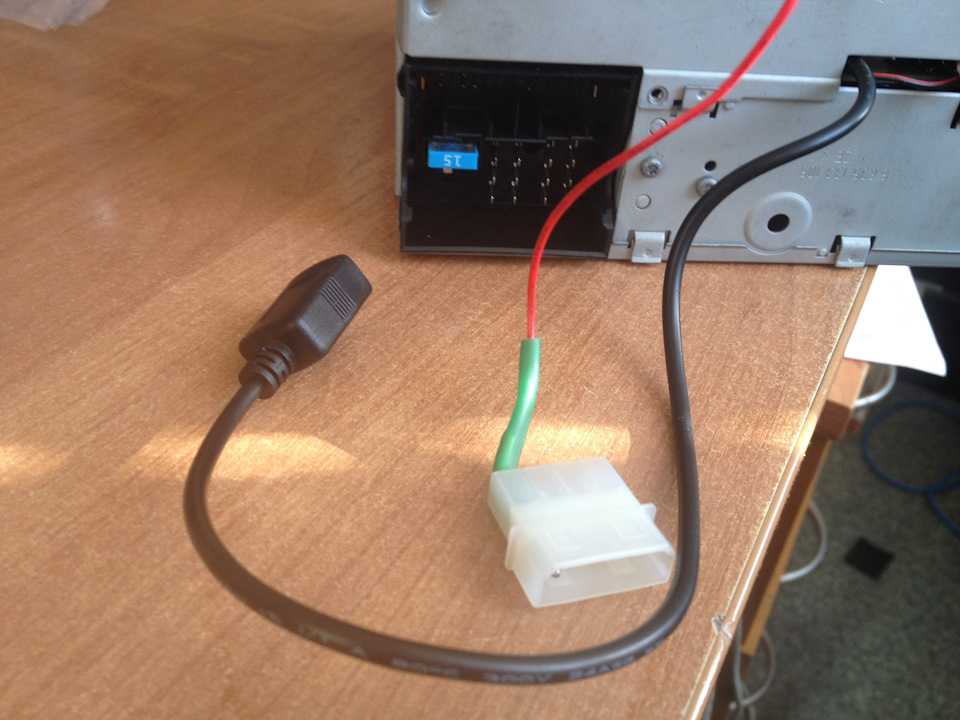

К нему необходимо подключить USB штекер с кабелем и перемычку. Кабель компьютерного контроллера состоит из трёх жил левый канал, правый канал и экран. К двужильному кабелю со штекером 3.5 подсоединяем провода левого и правого каналов и хорошо изолируем с помощью изолирующего материала. Устанавливаем автомагнитолу на место. Кабель со штекером выводим в салон автомобиля.

Как сделать aux на штатной магнитоле

К сожалению, не на всех магнитолах, установленных штатно имеются внешние aux разъёмы. Так что с большей долей вероятности магнитолу придётся разбирать, что бы добраться до главной платы проигрывателя. Для этого нам будут нужны следующие материалы и инструменты:

  • изолированные провода сечением 0.5 см и длиной 40 — 50 см;
  • штекер 3.5 мм;
  • термоусадочные трубки;
  • паяльник;
  • средняя крестовая отвёртка;

Ножом аккуратно снимаем декоративную пластину над магнитолой, поддев её за край. Так же с помощью ножа поддеваем и далее снимаем руками декоративную панель возле рычага передач.

Откручиваем крепёжные саморезы крепления магнитолы. Снимаем магнитолу и отключаем все провода на задней стенке корпуса. Снимаем крышку проигрывателя выкрутив удерживающие её болты и извлекаем его из корпуса.


Получив доступ к плате внимательно осмотрите её. Необходимо найти три точки с маркировкой LCH, RCH (левый и правый каналы) и GND («земля»). К найденным трём точкам с помощью паяльника крепим три провода и убираем их в термоусадочный канал. Собираем проигрыватель в обратной последовательности, а сделанный нами кабель выводим в удобное для вас место в салоне автомобиля. На конец кабеля припаиваем штекер 3.5 мм.

Делаем aux на кассетный проигрыватель

Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда. Конечно, такие раритеты не сравнимы с качеством проигрывателей таких брендов как Bose, тем не менее ещё остались ценители таких устаревших устройств. И поверьте, им так же хочется слушать любимые мелодии со своего смартфона или мп3 плеера через старенький кассетный проигрыватель в своём автомобиле.

А для счастья им нужно:

  • провода, экранированные 40 см, сечением 0.5 см;
  • термоусадочные трубки;
  • штекер 3.5 мм;
  • средняя крестовая отвёртка.

Вытаскиваем магнитолу из ниши открутив болты крепления. Выкручиваем болты, удерживающие крышку устройства. Сняв крышку магнитолы, мы получим доступ к лентопротяжному механизму который крепится с помощью металлических защёлок. Отогнув защёлки извлекаем механизм получив тем самым доступ к регулятору громкости.

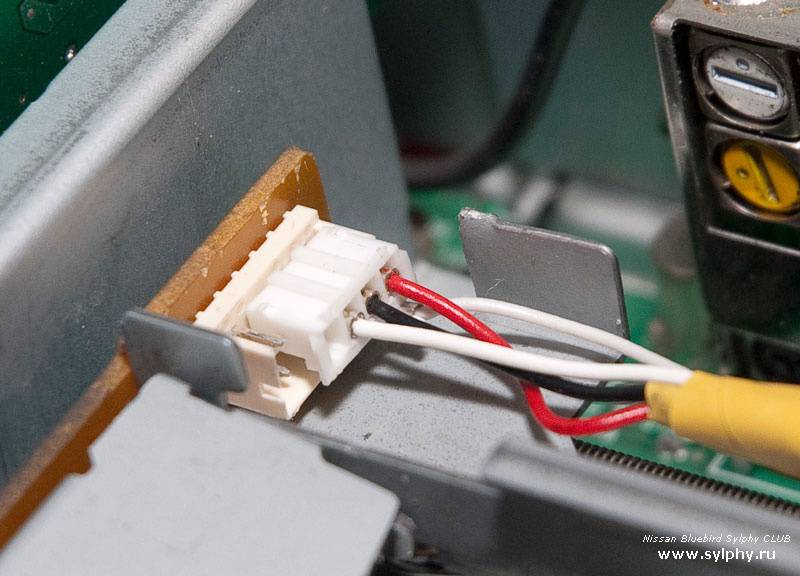

Извлекаем его и припаиваем к нему три провода общий, для левого стерео канала и для правого стерео канала. Убираем провода в термоусадочный канал и собираем автомагнитолу. Установив проигрыватель на своё место выводим провод в салон или в бардачок и присоединяем к нему с помощью пайки штекер 3.5 мм.

Как мы видим установить aux выход можно на любой магнитоле. Многое конечно зависит от производителя изделия и конечно же от конструктивных составляющих. В современных моделях таких фирм как Bose нет необходимости задумываться о том, как подключить через aux любое мобильное устройство. Но к сожалению, на рынке радиоэлектроники ещё очень много устройств требующих серьёзных доработок.

2012-05-31 в 22:34

Как то в гараже нашел такой магнитофон XING BAO TD-3001 (B), и подумал почему бы его каким нибудь другим образом использовать по назначению. Тем более хотелось на даче и музыки послушать пока ведется строительство. Но смущало одно – отсутствие линейного входа. В предыдущих статьях описывалось как сделать такой апгрейд, но каждый случай требует своего подхода.
Перейдем к делу. Первым что я сделал так это естественно его разобрал, и изучил механику касcетоприемника (ведь кассеты нам не нужны а радио ещё пригодится). После разглядывания понял, чтобы включилась система кассетоприемника требуется замкнуть два провода, я их сразу же и спаял. Это дает понять мозгам магнитофона что типа работает кассета.
Вот так я это осуществил, красный и желтый провод спаял, а белый болтается, пришлось временно его от антенны оторвать.

Следующим шагом стала распайка провод от кассетной головки, на неё подал сигнал и как обычно расстроился, потому что звук был совсем уж не такой как хотелось.
Поискав по плате какие-нибудь микросхемы, нашел одну очень интересную с названием BA3308. На сколько я понял, её задача усилить сигнал от головки и подать на усилитель TEA2025b а также служит для переключения режимов радио\кассета. Найдя даташит на микросхему BA3308 понял что нужно подавать сигнал на 3 и 7 контакт. Припаяв временно для эксперимента провода понял что я оказался прав, и вышло это так:

В плане использовать магнитофон с mp3 плеером Transcend T.sonic 520 так как он без надобности лежал.

В этом магнитофоне имеются вход для микрофона и выход на наушники. Так как караоке мы не увлекаемся и для сохранения внешнего вида я решил использовать в качестве разъема линейного входа, разъем для микрофона. Вышло это так:


После окончательного теста на работоспособность все собрал и закрутил все болтики. Никто и не догадается что этот магнитофон не простой.
Для читателей этой статьи я записал ролик который показывает как все работает и что все функции как смена режима кассета\радио, регулировка громкости сохранились.

Не пропустите обновления! Подписывайтесь на нашу группу

Распаял AUX в гамнитоле: by_keht — LiveJournal

[Ворнинг! Нижеприведённый текст содержит откровения человека, абсолютно не разбирающегося в теме, поэтому терминология и методология могут не совпадать с правильными.]

Магнитола – важнейшая часть автомобиля. И не удивительно, ибо музыка создаёт настроение, заполняет атмосферу, да и просто не даёт сойти с ума в бесконечных дом-работа-дом-работа.

Моя машина оборудована вот таким вот счастьем (Pioneer DEH-1700R):

Древний аппарат! Читать умеет исключительно CD. Никаких MP3, флех и LineIn – извольте нарезать болванку c cda. И это проблема! Нереально заставить себя поехать купить сидиэрку и что-то записать! Да и треков всего штук двадцать помещается… В бардачке уже целый склад поцарапанно-нечитабельных дисков. Музыку из каждого могу смело записывать нотами по памяти…

Есть ещё радио. . Но вы же слышали наше радио? Попса-реклама-попса-реклама-попса-реклама-шансон-реклама-тыцтыц-реклама… Нуегонахуй, короче!

Что остаётся? Исключительно апгрейд. Современные девайсы давно умеют читать флехи, карты памяти. Почти на всех есть AUX для внешнего источника звука. Самые дешёвые аппараты, в которых нет ни кассетной деки, ни сидюка, а только усб/кардридер/aux стоят всего 65$. Полноценный аппарат стоит уже в районе 100$.

Год, даже больше, наверное, я ходил по сайтам инет-магазов разглядывая и выбирая. Но каждый раз в последний момент давал обратный ход. И дело даже не в жабе! Дело в том, что в моей магнитоле отличный звук. Усилитель с хорошими характеристиками, “супер-бас”, эквалайзер, тон-компенсация. А то что можно взять за сотню – самый лоу класс. Даже моё никчёмное ухо чётко чует разницу.

Так бы я и мучался, если б однажды не наткнулся в интернетах на статейку о том, что в любую гамнитолу можно воткнуть AUX. Так можно дать вторую жизнь даже древнему кассетнику или заводской магнитоле.  Идея не нова, ещё в глубоком детстве я слышал, что башковитые пацаны превращают магнитолы в усилители.

Современные аппараты зачастую уже имеют на плате необходимую разводку, однако AUX вырезан подлыми маркетологами в младших моделях линейки. Иногда его можно разлочить программно, иногда придётся допаять недостающие детали. Если есть неиспользуемый выход на CD-чейнджер, можно использовать его в качестве AUX, сделав хитрый переходник. Схемы для этих способов лежат в интернетах для множества моделей магнитол.

Однако, в моём случае ни чейнджера, ни нераспаянного AUX нет в принципе. Выход из ситуации, однако, есть. Что нужно сделать, чтобы музыка с внешнего плеера заиграла через магнитолу? Достаточно банально соединить вход усилителя с выходом плеера.

Сложность тут только одна – к усилителю изначально уже подключен сигнал от самой магнитолы. Либо от CD, либо от радио. А значит их нужно отключать на время работы AUX. В основном подключают вместо неиспользуемого диапазона AM радио.

Смотрим схему тюнера:


Видим, что AM и FM имеют общий выход. Значит, активации AUX штатными кнопками магнитолы не выйдет. Придётся ставить внешний коммутатор, который будет соединять с усилителем по выбору либо тюнер, либо внешний сигнал. Запомним, 23 для левого канала и 24 для правого.

Можно, конечно, вообще выкинуть радио нафиг, тогда всё значительно упрощается. Но так не интересно!

Сигнал от тюнера (TUN L) идёт в микруху-селектор. Как видно со схемы ниже, в неё же приходит сигнал от читалки диска (CD L). Очевидно, что именно здесь происходит выбор, от какого источника подавать сигнал на усилитель (POWER AMP). Логично будет врезать коммутатор здесь:

Смотрим следующую схему – проследим пусть сигнала от тюнера до селектора.

На пути лишь по кондесатору (запомним – С151 и С152) на каждый канал. Будем перед ними впаивать коммутатор. Кстати, пришло время разобраться, что это за зверь такой.

Коммутатором у меня будет пятиконтактный разъём-мама для 3.5 джека, выдранный с ненужной звуковухи:

Фишка в том, что контакты 1-4 и 3-2 нормально замкнуты. Но как только мы вставляем джек, они размыкаются. Сам джек имеет такую разводку:


Он будет соединятся с котактами разъёма 2, 4, 5. Получается, что 5 мы должны подпаять к земле, 2 – к входу правого канала, 4 – к входу левого. Оставшиеся 1 и 3 припаиваем к выходам тюнера, левому и правому соответственно.  Схематично это выглядит так:

Берём следующую схему ищем, как разведена реальная плата и прикидываем, как припаивается коммутатор. Выходы, входы и конденсаторы между ними находим по номерам, которые нашли разглядывая предыдущие схемы. (на нижеприведённой схеме нужных чисел не видно. Т.к. плата двухсторонняя, подписи оказались на схеме обратной стороны, которую я здесь постить не буду – она практически такая же).

В месте, обозначенном крестом дорожки придётся разрезать – сигнал радио теперь не должен попадать на вход напрямую. Его путь лежит теперь через коммутатор.

Теперь самое интересное! Вскрываем магнитолу, подпаиваемся, режем дорожки.


Красный и оранжевый провода – к конденсаторам перед входом. Подпаятся сюда было непросто!
Зелёный и синий провода – выходы тюнера.

А это разъём-коммутатор:

Готово! Подключаем питание, динамики, плеер. Переключаемся на радио и слышим хэви-метал. Ура! Работает! Можно собирать корпус, втыкать в машину и пользовать!

ЗЫ. Идея использования пятиконтактного разъёма и схемы магнитолы найдены тут: http://remont-aud.net/forum А ещё там есть куча готовых рецептов по распайке/активации AUX.

ЗЫ2. В домашних условиях я запитывал магнитолу от molex разъёма комповского БП.

Воспроизвести видео на магнитоле с телефона

Современные штатные головные устройства и универсальные автомагнитолы отличаются от простых аналогов расширенным функционалом и возможностями. При этом сегодня, прежде всего, автолюбителей интересует возможность быстрого и простого подключения всевозможных мобильных устройств (MP3 плееров, USB накопителей, планшетов, смартфонов и т.д.) для воспроизведения музыки.

Производители учитывают такие тенденции, выпуская магнитолы, которые имеют различные входы и выходы на задней панели, а также USB, AUX, Bluetooth и т.д. Однако, старая магнитола или штатное ГУ на еще относительно свежих авто может не иметь таких возможностей, то есть воспроизводит только CD/MP3 с дисков и радио.

В подобной ситуации выходом становится разъем AUX, который с большой вероятностью имеется в большинстве магнитол и ГУ на машинах, в среднем, от 2005 года выпуска. Далее мы рассмотрим AUX, что это такое, чем отличается от USB, какие плюсы и минусы имеет такое подключение и т.д.

Как подсоединить смартфон к магнитоле

Первым делом нужно проверить поддержку магнитолой USB-подключения. Для этого осмотрите устройство со всех сторон, и найдите разъём с подписью «USB». Если надписи над портами отсутствуют, то найти нужный вход можно визуально. Посмотрите, как выглядит USB-штекер и попробуйте обнаружить похожий разъём на панели проигрывателя. Самые популярные магнитолы с поддержкой USB:

  • Pioneer 4018;
  • Suzuki Grand Vitara;
  • SP-4004;
  • Alpine CDE-131R;
  • Pioneer 7621;

После этого следует загрузить на смартфон любимые композиции. Обратите внимание, что записанная музыка должна быть в формате MP3. Затем подсоедините один конец кабеля к телефону, а второй – к магнитоле. На экране телефона должно появиться оповещение о соединении с проигрывателем. Откройте верхнюю шторку уведомлений и перейдите в раздел «Откладка по USB» или «Способ подключения». Названия вкладок зависят от модели смартфона, а также версии Android. Здесь нажмите на «Передача файлов».

Показать дополнительные параметры

Режим работы USB — Передача файлов

Данная функция позволяет магнитоле проигрывать имеющиеся на телефоне мелодии, причём не важно где они расположены – на SD-карте или во внутренней памяти.

Как запустить музыку

Сразу после подключения магнитола запустит FM-радио – не обращайте внимания. Принцип управления композициями зависит от года выпуска проигрывателя. На старых магнитолах сделать это можно только с помощью встроенных кнопок. А уже на более свежих моделях возможно слушать песни прямо со смартфона.

Просто запустите встроенное приложение «Музыка» и выберите нужную мелодию. В течение нескольких секунд выбранная композиция заиграет из магнитолы.

Как видим, способ с кабелем работает отлично, но он имеет один огромный недостаток – шнур постоянно мешается под рукой во время вождения. Лучше всего записать музыкальные композиции на обычную флешку и вставить её в магнитолу. Конечно, здесь нельзя управлять проигрывателем со смартфона, но зато можно повысить безопасность вождения. Также на телефон можно установить навигатор, и слушать указания движения с динамиков автомобиля. Еще способ Как подключить телефон через блютуз к магнитоле Таким образом, после ознакомления с данным материалом можно без проблем подключить смартфон к магнитоле. Стоит отметить, что при подключении телефона через USB-кабель можно выбрать функцию зарядки, тогда устройство будет понемногу заряжать аккумулятор.

Сопряжение телефона и магнитолы по USB

Универсальный способ. Годится для практически всех телефонов и магнитол, кроме самых старых. Нужно найти USB-порт на головном устройстве (в новых моделях он расположен на передней панели). Также вам понадобится USB-кабель. Его легко узнать: на одной стороне находится штекер для подключения по USB, на другой — для соединения с телефоном.

Классический USB-кабель. С одной стороны находится порт для соединения с магнитолой, с другой — для подключения к смартфону

Подключите кабель к обоим устройствам. После этого зайдите в настройки телефона, найдите там пункт «USB-подключение» (название может меняться в зависимости от модели техники) и выберите подпункт «Передача данных». Готово! Теперь магнитола может использовать встроенную память и карту памяти телефона в качестве носителей информации. Для управления в таком случае используется само головное устройство.

В новых автомагнитолах можно управлять воспроизведением и с той, и с другой техники. Например, можно включить музыку прямо на смартфоне, а головное устройство будет использоваться в качестве усилителя. Нередко такой вариант удобнее, поскольку не надо переключать композиции, а можно сразу выбрать ту, что вам нужна.

У подключения через кабель USB есть достоинство — в процессе телефон будет заряжаться (правда не так быстро, как от обычной розетки). Недостаток этого способа — наличие самого шнура, который занимает место и может за что-нибудь зацепиться.

Для чего нужен канал AUX IN и как его подключить

При помощи данного канала можно прослушать включенную на телефоне композицию через динамики музыкального центра. Дополнительно канал может быть использован для воспроизведения сигнала, передаваемого на него с компьютера или телевизора.

AUX IN можно найти на обратной стороне акустической системы. Бывает, его размещают на передней панели управления данным устройством. Выглядит данный вход, как два расположенных рядом разъема RCA («тюльпан»), однако, можно встретить «крупные» (6,3 мм) либо «маленькие» (3,5 мм) разъемы Jack.

Каналом выхода сигнала на внешних устройствах, как правило, выступает min-Jack, используемый для подключения наушников. Для того чтобы передать сигнал на динамики центра необходим провод mini-Jack – RCA, обязательно четырехжильный с внешней медной оплеткой. Его легко найти во многих магазинах, поскольку используется он достаточно широко. К тому же, его достаточно просто сделать самостоятельно, использовав для этого провод от наушников. В процессе изготовления кабеля потребуется произвести замену динамиков на штекеры RCA, установив вместо левого «тюльпан» белого цвета, а вместо правого – красный.

Подключение так же производится довольно просто: mini-Jack втыкается в устройство – носитель, а установленные «тюльпаны» — в акустическую систему согласно цвету разъема. Так, в разъем белого цвета втыкается штекер, окрашенный белым, в красный — окрашенный красным. У некоторых моделей музыкальных центров канал для проигрывания композиций устанавливается вручную – в этом случае следует выбрать AUX.

Теперь можно запустить воспроизведение музыки на ее носителе. Если параллельно через другие каналы на центр не будет поступать сигнал, он начнет воспроизводить включенную вам композицию. Бывают случаи, когда при одновременной подаче нескольких сигналов через разные каналы центра каналов происходит их наложение друг на друга и вы одновременно слышите несколько мелодий. Чтобы избежать подобной ситуации, следует произвести выбор необходимого режима проигрывания либо отключить звук с остальных каналов.

Чтобы при подключении телефона к музыкальному центру не держать его все время рядом, можно воспользоваться Bluetooth-адаптером. Установив его на акустическую систему у вам появится прекрасная возможность передавать ее динамикам музыку практически с любого из внешних устройств, не задумываясь о том, хватит ли вам длины провода.

При помощи AUX IN можно произвести подключение к центру телевизора или компьютера и производить передачу сигнала с этих устройств, что будет весьма удобно при просмотре фильмов и интересных передач.

Таким образом, использование AUX IN, значительно расширяет возможности применения вашего музыкального центра, позволяя, при помощи дополнительных проводов или переходников, обеспечить качественную звукопередачу. Это значит, что, при желании, легко и просто можно организовать у себя дома свой небольшой домашний кинотеатр и наслаждаться качественным «звуком вокруг» сидя на любимом диване.

Музыкальный центр Электроника

Соединение через AUX

Разъем AUX — один из первых, что появились в автомобильных магнитолах. Схожие порты имелись ещё в кассетных магнитофонах. Для соединения со смартфоном используется порт 3,5 мм, который обычно применяется для подключения наушников. Нужен только шнур, на обеих сторонах которого расположены штекеры 3,5 мм.

Экран выбора способа подключения носителя на современном головном устройстве

Никаких дополнительных усилий не надо — вы просто вставляете штекеры в телефон и магнитолу. Не придётся ничего настраивать. Однако есть и недостатки. Невозможно управлять воспроизведением с головного устройства. Автомагнитола будет использоваться в качестве усилителя, так что из её регулировок будет доступна только настройка громкости.

Как подключить через AUX: видео о подробностях

Дополнительные проблемы — наличие неудобного шнура и постепенная разрядка телефона (через AUX он не заряжается).

Подключение смартфона с помощью AUX

Этот тип подключения позволяет использовать автомагнитолу в качестве усилителя, при этом воспроизведение музыкальной композиции производится телефоном.

Аудио информация может быть получена:

  1. Из интернета онлайн;
  2. По радио;
  3. С записанных и сохраненных файлов.

Для осуществления подключения нужен только переходник AUX с соответствующим разъемом.

Этот тип связи между телефоном и автомагнитолой не выгоден:

  1. Запас энергии на смартфоне быстро уходит;
  2. Телефон нельзя подзаряжать во время воспроизведения музыки через AUX-соединение;
  3. Дополнительно подключенные провода в машине создают неудобства.

  1. Не требует сложных настроек, универсально;
  2. Выбор музыкальных композиций производится с мобильного устройства;
  3. Возможность формирования плейлиста по собственному вкусу;
  4. Простота управления;
  5. Возможность организации громкой связи, через которую могут общаться все присутствующие в автомобиле;
  6. Работает на самых простых устройствах.

Во время разговора по телефону передача музыки на магнитолу прекращается. Некоторые относят это к неудобству, кто-то считает это плюсом, поскольку громкие звуки не мешают слышать собеседника.

Видео инструкция связи двух устройств

В этом видео подробно описаны способы соединения двух устройств для прослушивания аудио материалов:

Распространённые проблемы в ходе работ

ПроблемаСимптомыПричиныРешение
Магнитола «не видит» смартфон при подключении через AUXВ углу экрана телефона на секунду появляется значок наушников, который затем пропадает; звук воспроизводится только через динамики портативной техники; музыка звучит и из телефона, и из колонок магнитолы.Техника неправильно определяет, что именно к ней подключено.специальные приложения, вроде SoundAbout, которые дают возможность выбирать «направление» звука на кабель или наушники. Также можно купить двойник Jack 3.5 мм. Одно из его гнёзд соединяется со смартфоном, второе — с аудиоустройством. Правда, при этом снизится громкость.
Смартфон «не видит» магнитолу через BluetoothBluetooth на обоих устройствах включён, но телефон не может найти аудиоустройство.Скорей всего, проблема в настройках. Возможно, в одном из приспособлений используется устаревший протокол Bluetooth.проверьте протоколы. Изучите настройки. Обязательно включите пункт «Доступен всем». В ряде случаев помогает обновление прошивки головного устройства. Экзотический вариант, который можно использовать владельцам некоторых магнитол JWC — на 30 минут снять клемму с аккумулятора, затем снова подключить её.
Нет контакта по USBПри подключении через USB-порт ничего не происходит, или смартфон заряжается, но магнитола его «не видит».Почти всегда проблема в повреждённом кабеле или сломанном порте. Также возможно, что вы не включили на смартфоне функцию «Передача данных».Попробуйте другой кабель. Если с ним все в порядке, перейдите в настройки USB на телефоне и проверьте, разрешено ли соединение.

Помните — при соединении телефона с головным устройством не должно возникать проблем! Это простая и быстрая процедура! Если подключение не удалось, скорее всего, дело в настройках.

Что такое AUX-выход на магнитоле?

Итак, что такое AUX, как его сделать и подключить? Для начала разберемся в понятии. AUX представляет собой вход, предназначенный для подключения источника аудиосигнала. Это может быть обычный МП3-плеер, мобильный телефон, планшет, подключенный через соответствующий кабель. По сути, при подключении плеера водитель сможет прослушивать аудиозаписи через автомагнитолу, как через усилитель.


Подключение МП3-плеера к автомагнитоле через AUX-вход

В этом случае на линейный вход будет поступать импульс с амплитудой, которая находится в рамках параметров от 0. 5 до 1 вольта. Любые девайсы для воспроизведения аудио, которые оборудованы соответствующим выходом, могут выдавать подобный импульс. Что касается именно выхода, то он обычно маркируется как AUX OUT или CD OUТ (что встречается значительно реже).

На сегодняшний день многие автолюбители используют специальные тюнеры, которые подключаются через прикуриватель, и позволяющие слушать музыку через flash-накопитель. При этом эти люди утверждают, что тюнер, подключенный через прикуриватель, является отличной альтернативой подключению плеера через AUX. Мы хотим сразу же сказать, что качество воспроизведения аудиофайлов принципиально отличается — подключите сами и вы это поймете. При правильном подключении AUX-выход будет выдавать намного более качественный звук, чем обычный китайский тюнер.


Подключенный носитель информации к автомагнитоле

Как подключить телефон к магнитоле через USB, AUX, Bluetooth

Автор Сергей Василенков На чтение 7 мин. Просмотров 68. 4k. Опубликовано

Если ещё совсем недавно верхом совершенства считались магнитолы, читающие CD-диски, то сейчас они уже морально устарели. И как правило, производители штатных автомобильных аудиоустановок просто не успевают реагировать на все новшества, одно из которых — симбиоз магнитолы и мобильного телефона. Как же соединить мобильное устройство с магнитолой в автомобиле? Чтобы послушать в машине музыку, можно воспользоваться любым из перечисленных ниже способов, например, подключить телефон через USB.

Варианты подключения гаджетов в автомобиле

В настоящее время существует большое количество вариантов, позволяющих подключить телефон к автомобильной магнитоле. Последней в этом случае отводится роль усилителя звука. Эти способы довольно удобны, не требуют внесения изменений в конструкцию магнитолы и предоставляют возможность для прослушивания любимой музыки, хранящейся в смартфоне любого меломана.

Как связать устройства посредством USB

Одним из самых распространённых вариантов считается подключение с использованием USB-разъёма. Его наличие предоставляет доступ к информации, размещённой на стандартной компьютерной флеш-карте.

К недостаткам варианта подключения телефона к магнитоле через USB относят наличие кабеля, который протягивается от автомагнитолы до смартфона

Но USB-разъём может также использоваться и для подключения смартфона с помощью специального кабеля. На одном его конце имеется разъём, который позволяет подключиться к телефону, тогда как на другом располагается USB-штекер. Интеграция мобильных устройств с простыми магнитолами невозможна, а потому последние используются при этом только в качестве обыкновенной флешки.

Чтобы воспроизводить музыку, достаточно выполнить подключение кабеля к разъёму смартфона и входу магнитолы. Затем нужно в настройках гаджета выбрать пункт «USB-подключение» и произвести активацию режима «Передача данных». Это позволит магнитоле производить считывание всех файлов, содержащих музыку. Теперь можно слушать любимые песни без проблем. Управление режимами прослушивания в этом случае осуществляется с магнитолы.

На более дорогих магнитолах возможна интеграция с гаджетом, что предоставляет возможность управления музыкальными режимами с любого из участников тандема. Кроме того, может быть произведён запуск приложений, установленных на смартфоне, например, какого-то особенного проигрывателя. Но в этом случае автомагнитола выступает в роли обыкновенного усилителя.

Видео: как подружить USB, AUX и штатную магнитолу

Описанный выше способ подключения достаточно удобен. Кроме того, что появляется возможность управлять файлами, используя магнитолу, ещё и происходит подзарядка смартфона.

К недостаткам такого варианта можно отнести наличие кабеля, который должен быть протянут от магнитолы до смартфона. А если соединительный шнур короткий, то до специальной подставки телефон не дотянется, поэтому он будет постоянно падать.

Подключение устройств с использованием АУКС

Подключение с использованием выхода AUX считается одним из первых вариантов, используемых для присоединения к автомобильной магнитоле внешних носителей. Уже кассетные магнитолы имели такие выходы, что позволяло произвести подключение к ним разных устройств. Выполнен такой выход в виде обычного круглого разъёма, имеющего диаметр 3,5 мм — такие сейчас используют на телефонах для подключения наушников.

Для соединения между собой магнитолы и телефона нужен только кабель со штекерами

Для соединения между собой проигрывающего устройства и телефона достаточно кабеля, на обоих концах которого имеются штекеры диаметром 3,5 мм, вставляющиеся в магнитолу и смартфон.

Видео: как подключить мобильный телефон к автомагнитоле с помощью разъёма под наушники

Такое подключение подразумевает использование проигрывателя телефона, а значит, и управление можно будет осуществлять только с него. Иными словами, магнитола играет роль усилителя, а значит, с её помощью можно лишь осуществлять регулировку уровня звука.

Недостатками этого способа подключения являются:

  • наличие кабеля;
  • неудобное управление, так как для переключения трека надо каждый раз брать в руки телефон;
  • разрядка телефона в процессе проигрывания.

Как послушать музыку в машине через Bluetooth

Одним из современных методов соединения любого мобильного устройства с автомагнитолой можно назвать использование для этой цели Bluetooth. Однако этот способ поддерживается далеко не каждым проигрывающим устройством. Доступ к нему чаще всего есть у мультимедийных систем, имеющих сенсорный дисплей.

Большой плюс соединения магнитолы с телефоном по bluetooth — отсутствие шнура

Здесь полностью отсутствуют какие-либо шнуры — пользователь просто подключает Bluetooth как на смартфоне, так и на мультимедийной системе, после чего производится их сопряжение. Такое соединение обеспечивает полную интеграцию устройств. Всё управление происходит посредством магнитолы.

Видео: подключаем смартфон с помощью блютуза

Bluetooth считается одним из комфортных вариантов подключения гаджета к проигрывателю автомобиля. С помощью магнитолы можно не только прослушать музыку, но и воспроизвести видеофайлы. Во многих моделях предусмотрена возможность использования Bluetooth в качестве переговорного устройства. Приём входящего вызова и ведение переговоров осуществляется через магнитолу, что исключает необходимость держать телефон возле уха.

К недостаткам использования этого способа подключения можно отнести то, что поддерживается эта функция, как было сказано ранее, не всеми автомагнитолами. И даже те, в которых эта поддержка заложена, соединяются не со всеми моделями смартфонов. Кроме того, возможно «подвисание», когда воспроизводятся файлы больших размеров.

Что предпринять, если магнитола не «видит» смартфон

Нередки случаи, когда любители совмещать езду на автомобиле с прослушиванием модной музыки сталкиваются с проблемой: не удаётся совершить соединения магнитолы и смартфона посредством Bluetooth, USB-порта или AUX-разъёма. Почему так происходит?

Почему не удаётся воспроизвести аудиофайлы

Если все попытки осуществить подключение телефона к магнитоле не увенчались успехом, то нужно произвести ряд проверок.

  1. Убедиться в исправности соединительного кабеля. Его проверку можно произвести, подсоединив телефон с помощью этого же кабеля к компьютеру. Если подключение проходит нормально, значит, надо искать причину в чём-то другом. Для проверки кабеля подключаем телефон с его помощью к компьютеру
  2. Проверить исправность разъёмов магнитолы. Здесь тестирование производится по той же схеме, что и в первом случае.
  3. Убедиться в поддержке данной моделью магнитолы программного обеспечения, установленного на смартфоне.
  4. Узнать о наличии вирусов на телефоне. В этом случае считывающее устройство магнитолы может просто «отказаться» переносить файлы, содержащие вирусы.

Что сделать, чтобы устройство смогло передать данные

Возможные методы решения проблемы выбираются, исходя из причин поломки:

  1. Начать можно с перезагрузки телефона — не исключена вероятность возникновения системного сбоя. Перезагружаем смартфон для решения возможной проблемы системного сбоя
  2. Вытащить соединительные кабели из гнёзд и вставить их вновь, слегка при этом покачав. Это поможет, если в местах соединения просто плохой контакт.
  3. Для проверки попробовать подключить к магнитоле другое устройство.
  4. «Прошить» телефон, чтобы он мог подключаться к автомагнитоле. Эти программки в большом количестве можно найти в интернете. После обновления программного обеспечения, возможно, проблемы исчезнут.
  5. При соединении по bluetooth, возможно, необходимо ввести пин-код на обоих устройствах. Чаще всего это четыре нуля или четыре единицы.
  6. Можно также попробовать произвести сброс до уровня заводских настроек и попробовать включить устройство снова.

Видео: как подсоединить айфон к магнитоле

Подключение телефона к магнитоле посредством USB, AUX и Bluetooth — несложная операция, которая, тем не менее, имеет свои особенности. Соблюдение всех правил подключения гарантирует качество работы устройств и удовольствие от проигрывания музыки или прослушивания радио во время нахождения в автомобиле.

  • Автор: Сергей Василенков
