Активация камеры заднего вида: Подключение камеры заднего вида

Содержание

Подключение камеры заднего вида

Дата: 21.05.2020 | Категория: Безопасность, Полезные аксессуары в салон

    Содержание:
  • Подключение камеры заднего вида своими руками
  • Как подключать провода камеры и питание
  • Схемы подключения камеры заднего вида к автомагнитоле и монитору
  • Как подключить камеру заднего вида к навигатору
  • Подключение беспроводной камеры заднего вида
  • Подключение камеры заднего вида через реле
  • Куда установить камеру заднего вида на автомобиль
  • Как настроить камеру заднего вида на авто

Установка на автомобиль камеры заднего вида значительно повышает безопасность движения. Этот прибор может быть установлен в качестве дополнения к парктронику (парковочному ассистенту) либо отдельно. В любом случае задняя видеокамера существенно облегчит выполнение маневрирования, особенно во время парковки.

Подключение камеры заднего вида своими руками

Существует несколько основных способов подключения камеры заднего вида в автомобиле. Исходящий сигнал можно завести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.

Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.


Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.

Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.



Как подключать провода камеры и питание

Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.

Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.


Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.

При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер (конвертор напряжения).

Последний вопрос — к какому проводу или разъёму подсоединять видеовыход. Здесь всё зависит от вида используемого отображающего устройства и схемы подключения. Проще всего, если стандартный разъём RCA можно подключить непосредственно к магнитоле или навигатору. В противном случае придётся использовать переходники.

Ниже будет описано, как правильно самому подсоединить видеокамеру при использовании разных вариантов подключения.



Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».


Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.

Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.


Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.



Как подключить камеру заднего вида к навигатору

Для подключения к навигатору нужно, чтобы устройство обладало видеовходом либо возможностью беспроводного подключения.

В первом случае схема практически не отличается от описанной выше, с возбуждением по видеовходу (см. схему выше). Отличие только в том, что большинство навигаторов имеют разъём другого типа. Эту проблему можно решить с помощью переходника либо заранее приобретя видеокамеру с соответствующим выходом.


Вариант беспроводного подключения см. ниже.



Подключение беспроводной камеры заднего вида

Многие автолюбители интересуются, как подключить видеокамеру без прокладывания в салоне проводки с сопутствующим снятием обшивки. Это можно сделать с помощью беспроводного модуля. Передатчик видеосигнала устанавливается рядом с самой камерой и запитывается от задних фар.


Приёмник размещается поблизости от отображающего устройства (автомагнитолы, навигатора или монитора). Такой вариант не подходит при использовании магнитолы с активацией по отдельному входу.



Подключение камеры заднего вида через реле

Нередко возникает необходимость подсоединения видеокамеры через реле. Нередко на дисплее появляются сильные помехи из-за нестабильного напряжения или использования ШИМ-модуляции. На некоторых автомобилях в последнем случае видеокамеры вообще не запускаются.


Решением становится именно использование реле. На управляющий вход переключателя подаётся плюс с задних фонарей. Видеокамера запитывается от сети 12 В через силовые контакты реле.



Куда установить камеру заднего вида на автомобиль

Вопрос, куда крепить камеру, тоже очень важен. Нужно обеспечить полноценный обзор и отсутствие помех. Желательно также снизить вероятность вандализма, попадания на прибор грязи и жидкости. Исходя из этого, существует несколько основных вариантов размещения видеокамеры:

  1. В плафоне подсветки номера. Это очень удобный вариант, специально предусмотренный конструкцией ряда автомобилей.
  2. В бампере. Видеокамеру овальной либо круглой формы можно установить в предварительно просверленное отверстие.
  3. В ручке багажника. Это особенно удобно, если ручка конструктивно выполнена в общем корпусе вместе с молдингом над номером.
  4. Прикрепить на рамку номера.



Как настроить камеру заднего вида на авто

Ещё один актуальный вопрос — как правильно настроить видеокамеру. Иногда после установки оказывается, что изображения вообще нет или оно «нечитаемое». Возможная проблема — несоответствие видеостандартов оборудования. В этом случае нужно использовать переходники (адаптеры видеосигнала). Хотя может быть дешевле просто купить изделие другой модели.

Ещё одна возможная ситуация — неправильно заданные режимы монитора. В этом случае нужно переключить параметры в инженерном меню.


Даже если всё работает правильно, не помешает дополнительная регулировка камеры, позволяющая получить на экране парковочные линии. Как отрегулировать изделие, зависит от особенностей конкретной модели.

Как подключить камеру заднего вида к магнитоле

Опубликовано 17.04.2020 | Обновлено в 01. 06.2021 | Добавлено в Безопасность |

В данной статье рассматривается вопрос, как подключить камеру заднего вида к магнитоле. Преимущества этого прибора, какие модели имеются на рынке, их преимущества и недостатки, как выбрать нужную именно вам модель, как самостоятельно подключить к магнитоле и настройка устройства.

Подробнее

Как пользоваться разметкой камеры заднего вида

Опубликовано 20.04.2020 | Обновлено в 01.06.2021 | Добавлено в Безопасность |

Камера заднего вида с разметкой значительно повышает эффективность и безопасность парковки. Какие бывают варианты разметки, в чём преимущество динамической, как правильно настроить и отрегулировать масштабную сетку и как её при необходимости отключить — читайте в предоставленном нашими экспертами материале.

Подробнее

Распиновка камеры заднего вида

Опубликовано 22.05.2020 | Обновлено в 29.03.2022 | Добавлено в Безопасность |

В этой статье рассматриваются различные по типу камеры заднего вида для автомобиля с распиновкой на 4 и 5 проводов, их особенности и самостоятельное подключение к монитору. Рассматриваются возможные варианты подключения и последствия этого.

Подробнее

Подключение камеры заднего вида к зеркалу

Опубликовано 27.07.2020 | Обновлено в 01.06.2021 | Добавлено в Безопасность |

Камеру заднего вида можно подключить к зеркалу со встроенным дисплеем или видеорегистратором. Как правильно установить, соединить и настроить оборудование, какие схемы подключения используются для разных моделей камер и зеркал — читайте в нашем обзоре.

Подробнее

Камера заднего вида: PAL или NTSC?

Опубликовано 29.10.2020 | Обновлено в 01.06.2021 | Добавлено в Безопасность, Полезные аксессуары в салон |

Какую камеру заднего вида выбрать для своего автомобиля, что лучше — PAL или NTSC? Как влияет стандарт оборудования на качество видеосъёмки? Наши эксперты рассказали, чем отличаются эти форматы и на что следует обращать внимание при выборе автомобильной видеокамеры.

Подробнее

Подключение камеры заднего вида к магнитоле 🚗

Камера заднего вида

Ставить или нет, камеру заднего хода, решает каждый водитель сам. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

А для тех, кто хочет узнать больше об ошибке 23 на магнитоле пионер, мы подготовили отдельный материал.

Номерная рамка с камерой заднего вида

Содержание

  1. Как выбрать камеру
  2. Как и где должна устанавливаться
  3. Порядок и схема подключения камеры заднего вида
  4. Подключение камеры заднего хода к магнитоле Pioneer
  5. Видео как подключить камеру заднего хода
  6. Заключение

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

Камера заднего вида для парковки

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

  • В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
  • Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
  • Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.
  • Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
  • Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

ремонтный набор для локального цинкования кузова

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Камера SHO-ME

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Автомобильный магнитный держатель для телефона

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. В случае если вы устанавливаете магнитолу самостоятельно, советуем для начала ознакомиться со схемой подключения магнитолы в машине.

Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи. Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

Набор автохимии для мойки автомобиля

А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

  1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
  2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
  3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
  4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

Печка дополнительного прогрева салона автомобиля

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.
Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

FM модулятор (ФМ трансмиттер) с Bluetooth

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Видео как подключить камеру заднего хода

Автомобильный видеорегистратор зеркало 3 в 1

Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

Заключение

Мы приложили не мало усилий для создания этой статьи, старались написать ее простым и понятным языком. Но получилось у нас это сделать или нет решать только Вам. Если остались вопросы, создайте тему на «Форуме», мы и наше дружное сообщество обсудим все детали, и найдем на него оптимальный ответ.

И напоследок, есть желание помочь проекту? Подпишись на наше сообщество «Вконтакте».

Мойка высокого давления

Как я добавил функции автомобилю по шине CAN, не умея программировать / Хабр

Цель этой статьи — рассказать о моём опыте модификации автомобиля и экспериментах с шиной CAN.

Сначала я решил добавить фронтальную камеру в свой 2017 Chevrolet Cruze. Поскольку у автомобиля уже есть заводская камера заднего вида, то на высоком уровне нужно было выяснить две вещи:

  1. Способ передачи видео с фронтальной камеры, которую я добавлю.
  2. Способ отображения на экране картинки с камеры заднего вида в любое время.

Видеочасть была простой. Из предыдущего опыта я знал, что можно сделать видеомикшер на реле.

Запуск на экране оказался более сложным, и после некоторого расследования я пришёл к выводу, что машина должна подавать сигнал от камеры заднего вида на экран через какую-то шину данных.

У Chevrolet две разные шины данных. Первая — это стандартная CAN, быстрая (500 Кбит/с) и надёжная, она используется для критических данных. Вторая — то, что GM называет LAN (GMLAN), более старая и медленная шина (33,3 Кбит/с), которая используется для данных, не связанных с безопасностью.

Мне нужен был способ прослушивать трафик по CAN, то есть снифер. Для этой цели невероятно полезно устройство PCAN.


Peak Can

Peak Can (PCAN) представляет собой USB-устройство, способное перехватывать и передавать сообщения. Благодаря программному обеспечению Pcan View можно начинать работу без особого обучения.

Поскольку камера заднего вида менее важна для безопасности, чем другие компоненты, я предположил, что искомые данные, скорее всего, будут на шине GMLAN.

Самая простая точка доступа — разъём OBD2. Я подключил Peak Can к шине GMLAN, запустил программное обеспечение — и сразу началось прослушивание трафика.

Цель состояла в том, чтобы перепроектировать вызов камеры заднего вида. Для этого с включённым снифером я повёл машину задним ходом, чтобы она включила дисплей, а затем несколько раз попробовал парковаться. На протяжении всего этого процесса я заметил один ID с сообщениями, которые последовательно имитировали мои действия.

Тогда я припарковался и через Pcan View попытался передать то же самое сообщение, которое я видел, когда включался и выключался дисплей. В мгновение ока я уже взаимодействовал с шиной.

Передача сообщения через PCAN

Впрочем, я не планировал постоянно ездить с ноутбуком. Нужен был способ автоматизировать эти функции — и здесь пригодилась Arduino. Возможность напрямую получать питание 12V в сочетании с большим количеством ресурсов и поддержки в интернете сделала этот выбор очевидным.

В дополнение к Arduino для завершения проекта мне понадобилось два компонента: модуль CAN и модуль реле. По сути, Arduino — это мозг, запускающий и выполняющий код. Модуль CAN предоставляет возможность взаимодействовать с шиной данных, а реле обеспечивает питание фронтальной камеры, а также действует как видеомикшер между ней и камерой заднего вида.


Модуль mcp2515 (сверху), Arduino Uno (посередине), модуль реле (снизу)

После добавления и настройки соответствующих библиотек Arduino установил связь с автомобилем.

Прослушивание трафика через Arduino

Поскольку я уже знал, что могу запустить дисплей, то начал думать о том, КАК это сделать. Первоначальная идея состояла в том, чтобы установить на панели специальную кнопку мгновенного вызова, но я начал думать: «А что ЕЩЁ в сети можно использовать в качестве триггера?»

В ходе экспериментов я обнаружил, что по шине GMLAN также передаются сообщения с ID, соответствующим кнопке «Отмена круиз-контроля».

Это было идеально, потому что круиз-контроль включается на скоростях более 65 км/ч, когда я буду использовать переднюю камеру, а на скоростях ниже 15 км/ч будет включаться камера заднего вида, чтобы помочь с парковкой, так что они никогда не будут перекрываться. После написания некоторого кода я смог заставить Arduino распознать, когда нажимается кнопка отмены круиз-контроля.

Распознавание однократного нажатия кнопки

Однако я не хотел, чтобы камера активировалась каждый раз, когда я отменяю круиз-контроль, поэтому я решил, что лучший подход — превратить её (по сути) в многофункциональную кнопку. Камера активируется только в том случае, если кнопка «дважды нажата».

После долгого уикенда изучения функции millis и отладки кода я успешно запрограммировал распознавание двойного нажатия.

Распознавание двойного нажатия

И когда я привязал его к своим командам для управления дисплеем, у меня собралась довольно крутая небольшая утилита.

Двойное нажатие + команды

Теперь у меня была возможность включать и выключать дисплей, но оставалась одна проблема — что насчёт камеры заднего вида? Мне нужно было, чтобы они с фронтальной камерой работали вместе, словно их так настроили на заводе.

На блок-схеме я изобразил, как я это представляю.

Я быстро понял, что для такой системы нужно в любой момент времени знать состояние трёх переменных:

  • Модуль передней камеры: водитель включил или выключил его?
  • Дисплей камеры: изображение на дисплее включено или выключено?
  • Задний ход: автомобиль в реверсе или нет?

Не имея опыта программирования, это было очень сложно сделать, и я всё свободное время думал о разных подходах.

В конце концов, я добился успеха!

Активный мониторинг

Теперь я смог реализовать операционную логику, которая контролирует реле.

Управление через реле

На протяжении всего процесса я всё больше узнавал об Arduino и заметил, что версия Nano способна делать всё, что нужно, при этом у неё меньший размер и более низкая цена. Она идеально подходит для постоянной установки в автомобиль. Я разработал модель и распечатал на 3D-принтере корпус для размещения компонентов в качестве компактного блока для установки.


3D корпус

Наконец настал день, когда я увидел результаты. Хотя нужно ещё повозиться с таймингом, но было приятно видеть, что модуль корректно работает.

Включение/выключение режима парковки, включение/выключение фронтальной камеры, автоматическое переключение на камеру заднего вида и автоматическое переключение обратно

В целом, этот опыт меня многому научил и открыл глаза на возможности интеграции непосредственно с шиной CAN. Довольно удивительно, чего можно достичь соединением по двум проводам.

В будущем я планирую написать углублённый учебник о том, как добавить дополнительную функциональность к существующим кнопкам в вашем автомобиле, используя бесплатное программное обеспечение и компоненты.

установка на Duster, артикулы, подключение

Главная » Renault » Duster » Duster 1

Duster 1

Автор Михаил На чтение 5 мин Опубликовано

Часто на парковках и во дворах случаются мелкие, но обидные ДТП, чреватые царапинами и потёртостями лакокрасочного покрытия. Установка камеры заднего вида на Дастер поможет предотвратить эти происшествия. Устройство незаменимо при движении задним ходом или парковке. С его помощью можно увидеть препятствия незаметные в зеркалах.

Благодаря увеличенной светочувствительности, камеру можно использовать даже в тёмное время суток.

Содержание

  1. Выбор камеры для Рено Дастер
  2. Активация на магнитоле (после рестайлинга)
  3. Установка камеры заднего вида на Duster
  4. Заключение
  5. Видео

Выбор камеры для Рено Дастер

Прежде чем покупать камеру заднего вида, необходимо продумать несколько важных моментов. Главные из них – это способ установки и методика подключения.

  • По типу крепления существует две группы устройств – штатные и универсальные. Их отличие в креплении разного вида. Универсальные в отличие от штатных могут устанавливаться на разные автомобили без каких-либо существенных доработок. Следует учесть, что есть камеры, предназначенные только для установки в бампер, другие монтируются в районе подсветки номерного знака, поменять их местами не получится. Но есть и универсальные варианты.
  • По методике подключения вариантов тоже может быть несколько – к штатной магнитоле, салонному зеркалу заднего вида или к отдельному монитору. Вместе с камерой потребуются штекеры или переходники для них и дополнительные провода. Иногда всё необходимое продаётся в комплекте. Штекеры для подключения обычно имеют стандартный вид и переходники не требуются, но случаются и исключения.
  • При выборе камеры заднего вида на Рено Дастер обратите внимание на защитные функции, главная из них – водонепроницаемость. Учитывайте, что устройство крепится на внешней части кроссовера, а значит подвержено перепадам температуры, воздействию воды во время дождя или мойки и другим негативным факторам.
  • В списке функций большинства видеокамер заднего вида есть специальная виртуальная разметка, которая вместе с изображением выводится на экран головного устройства Рено Дастер и делает процесс парковки легче. Если эта опция не нужна, можно купить камеру без неё или отключить, просто отсоединив два провода.
  • В качестве штатного дополнительного оборудования камера заднего вида появилась на Дастер после рестайлинга 2015 года. Она соединена с головной мультимедийной системой и активируется, если перевести рычаг КПП в положение «задний ход». Однако в стандартной прошивке стоит программный блокиратор видеокамеры, чтобы его убрать придётся обратиться к официальному дилеру.
  • Можно пойти альтернативным путём и установить софт «Menavrus», но это может привести к некорректной работе системы в дальнейшем. Если на вашем Рено Дастер уже установлена магнитола Media NAV, то подключить видеокамеру можно легко и быстро. Естественно перед этим устройство необходимо закрепить на корме Duster и протянуть провода к разъёму мультимедиа в салоне.

Обзор разных решений по тюнингу Renault Duster 1 поколения в этом материале.

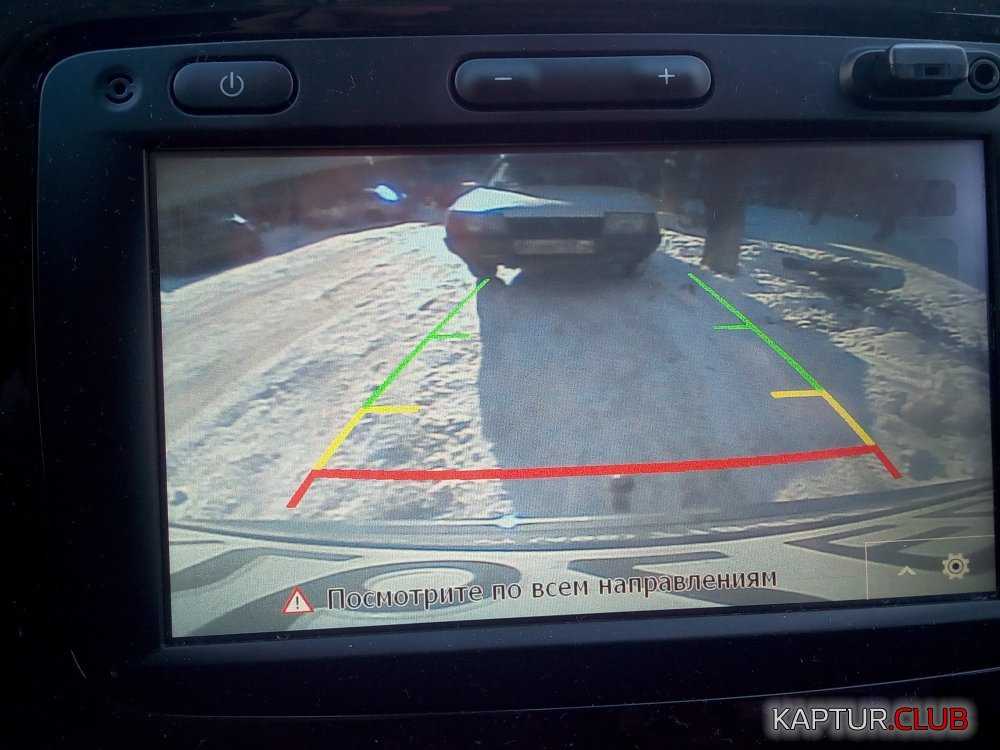

Активация на магнитоле (после рестайлинга)

Поговорим о том, как активировать камеру Duster на головном устройстве Media NAV, работающем на софте 4.0.6 и более поздних вариантах:

  • Заранее скачайте в интернете и запишите на флешку программу Micom Config.
  • Запустите в мультимедийной системе Рено Дастер Windows CE.
  • Вставьте флешку со скачанной программой в головное устройство и зайдите в неё.
  • Откройте папку «Bin».
  • Найдите в папке и откройте файл «Dmicom.exe».
  • Перейдите во вкладку под названием Environment (вторая слева).
  • Найдите параметр «Rear View Camera» и в графе рядом с ним вместо «Non-Fitted» выберите «Fitted».
  • Нажмите на поле с надписью «Write ECU config».
  • Для установки меньшего интервала времени нужного для включения камеры откройте вкладку «Reverse Camera».
  • Здесь в самой нижней строке вместо числа 5000 пропишите 500.
  • Нажмите «Write Tempo Time» (рядом справа).
  • Чтобы сохранить изменения, нажмите «Enregister».
  • После этого головное устройство Дастер перейдёт в режим перезагрузки. Когда Media NAV снова включится, видеокамера будет активирована.

Процедуру нельзя проводить на Media NAV Evolution!

Процедуру нельзя проводить на Media NAV Evolution!

Тюнинг решетки радиатора Duster 1 подробно описан в этом тексте.

Установка камеры заднего вида на Duster

Камера заднего вида подключается к головному устройству Duster, которое для этого придётся снять. Делается это так:

  • Снимите козырёк вверху на центральной консоли. Для этого просто потяните его к себе, преодолевая сопротивление защёлок.
  • Демонтируйте облицовочную панель консоли. Чтобы освободить её от защёлок, понадобится небольшая пластиковая монтажка или пластиковая карточка.
  • Открутите четыре винтика, которыми крепится магнитола Дастер, и выньте её, потянув на себя.
  • С тыльной стороны устройства находятся разъёмы для подключения к электрооборудованию Duster. Вам нужен разъём с 24-контактной распиновкой.
  • От гаджета к головному устройству Дастер идут четыре проводка. Первый из них (жёлтого цвета) отвечает за передачу сигнала от камеры и имеет положительный ток, подключается к контакту 10. Второй провод видеосигнала (минусовой) подсоедините к контакту 22.
  • Оставшиеся два проводка – это питание. «Плюс» подключите к контакту 3, а «минус» к контакту 21.

Теперь расскажем, как осуществить установку самой камеры на Рено Дастер:

  • Демонтируйте внутреннюю панель багажной двери
  • Чтобы протолкнуть провод внутри крышки багажника, придётся немного помучиться. Удобней будет протолкнуть сначала проволоку, а за ней привязанный к её концу провод. Он должен выйти из отверстия в верхней части двери.
  • Далее кабель можно проложить под обивкой салона над линией окон у самой крыши.
  • После – по передней стойке за бардачок, а там уже выведите проводки к центральной консоли туда, где находится разъём головного устройства.
  • Камеру на Дастер лучше крепить строго по центру багажной двери. Если сместите вправо или влево, то смещена будет и картинка.
  • Чтобы проверить подключённую видеокамеру, включите зажигание и переведите рычаг коробки передач в режим заднего хода. На экране мультимедиа появится изображение с камеры.

Установка жабо на Renault Duster подробно описана в этом материале.

Заключение

После установки камеры заднего вида на Дастер проверьте, правильно ли она отображает картинку, удобен ли вам выбранный угол обзора.

При необходимости видеокамеру можно немного сместить.

Видео

Тюнинг

Оцените автора

Подключение камеры заднего вида Toyota & Subaru

Home  /  Доп. материалы  /  Подключение камер  /  Подключение камеры заднего вида Toyota & Subaru





Когда осуществляется подключение камеры заднего вида, существует две основные ситуации, вынуждающие задать вопрос:
Ситуация №1 — Как подключить заводскую OEM камеру к не штатному головному устройству?
Ситуация №2 — Как подключить не оригинальную камеру заднего хода, к штатному головному устройству?

Заводские камеры заднего вида и сами штатные головные устройства имеют свои уникальные разъемы для подключения, в то время как видеовход у камер на вторичном рынке головных устройств, всегда имеют RCA разъем.



Как подключить не оригинальную камеру заднего хода к штатному головному устройству



Подключить напрямую к разъему головного устройства RCA камеру невозможно, по крайней мере, без резки проводки. На этот случай существуют готовые решения в виде специализированных адаптеров.

Разъемы подключения, схемы и адаптеры камер

Адаптеры для подключения камер заднего вида

МодельГодГоловное устройствоАдаптер
Toyota 4Runner2013OEM Navigattion System or OEM ScreenMDA-BCUS3EP
Toyota Avalon2015OEM Navigattion System or OEM ScreenMDA-BCUS4EP
Toyota Avalon2013-2014OEM Navigattion System or OEM ScreenMDA-BCUS3EP
Toyota Camry2012-2013OEM Navigattion System or OEM ScreenMDA-BCUS3EP
Toyota Camry2014 — 2016OEM Navigattion System or OEM ScreenMDA-BCUS4EP
Toyota Corolla2012-2013OEM Navigattion System or OEM ScreenMDA-BCUS3EP
Toyota Corolla2014 — 2016OEM Navigattion System or OEM ScreenMDA-BCUS4EP
Toyota Highlander2013OEM Navigattion System or OEM ScreenMDA-BCUS3EP
Toyota Highlander2014 — 2015OEM Navigattion System or OEM ScreenMDA-BCUS4EP
Toyota Prius2012-2015OEM Navigattion System or OEM ScreenMDA-BCUS3EP
Toyota Prius PHV2012-2015OEM Navigattion System or OEM ScreenMDA-BCUS3EP
Toyota Prius c2012-2014OEM Navigattion System or OEM ScreenMDA-BCUS3EP
Toyota Prius c2015OEM Navigattion System or OEM ScreenMDA-BCUS4EP
Toyota Prius v2012-2014OEM Navigattion System or OEM ScreenMDA-BCUS3EP
Toyota Prius v2015OEM Navigattion System or OEM ScreenMDA-BCUS4EP
Toyota RAV42013OEM Navigattion System or OEM ScreenMDA-BCUS3EP
Toyota RAV42014 — 2016OEM Navigattion System or OEM ScreenMDA-BCUS4EP
Toyota RAV4 EV2013-2014OEM Navigattion System or OEM ScreenMDA-BCUS3EP
Toyota Sequoia2013OEM Navigattion System or OEM ScreenMDA-BCUS3EP
Toyota Sequoia2014 — 2016OEM Navigattion System or OEM ScreenMDA-BCUS4EP
Toyota Sienna2015OEM Navigattion System or OEM ScreenMDA-BCUS4EP
Toyota Tacoma2012-2013OEM Navigattion System or OEM ScreenMDA-BCUS3EP
Toyota Tacoma2014 — 2016OEM Navigattion System or OEM ScreenMDA-BCUS4EP
Toyota Tundra2014 — 2016OEM Navigattion System or OEM ScreenMDA-BCUS4EP
Toyota Venza2013-2014OEM Navigattion System or OEM ScreenMDA-BCUS3EP
Toyota Venza2015 — 2016OEM Navigattion System or OEM ScreenMDA-BCUS4EP
Subaru BRZ2013-2015OEM Navigattion System or OEM ScreenMDA-BCUS3EP
Subaru Forester2012-2014OEM Fujitsu TenMDA-BCUS3EP
Subaru Impreza2012-2013OEM Fujitsu TenMDA-BCUS3EP
Subaru WRX2012-2013OEM Fujitsu TenMDA-BCUS3EP
Subaru Impreza2012-PresentCM631UD (with 4. 3″» screen)MDA-BCAU2
Subaru Impreza / WRX / STI2008-PresentOEM Kenwood NavigationMDA-BCAU2
Subaru XV Crosstrek2012-PresentCM631UD (with 4.3″» screen)MDA-BCAU2
Subaru Forester2011-PresentCP635U1/CP435L1/CP335R1/CP235K1MDA-BCAU2
Subaru Forester2011-PresentTomTom Portable Navigation DeviceMDA-BCAU2
Subaru Forester2009-PresentOEM Kenwood NavigationMDA-BCAU2
Subaru Exiga2008-PresentOEM Kenwood NavigationMDA-BCAU2
Subaru Legacy2010-2012OEM Navigation and DVD MapMDA-BCAU2
Subaru Outback2010-2012OEM Navigation and DVD MapMDA-BCAU2
Scion FR-S2013-2015OEM Navigattion System or OEM ScreenMDA-BCUS3EP
Scion iQ2013-2015OEM Navigattion System or OEM ScreenMDA-BCUS3EP
Scion tC2013-2015OEM Navigattion System or OEM ScreenMDA-BCUS3EP
Scion xB2013-2015OEM Navigattion System or OEM ScreenMDA-BCUS3EP
Scion xD2013-2015OEM Navigattion System or OEM ScreenMDA-BCUS3EP
Scion FR-S2016OEM Navigattion System or OEM ScreenMDA-BCUS4EP
Scion iA2016OEM Navigattion System or OEM ScreenMDA-BCUS4EP
Scion iM2016OEM Navigattion System or OEM ScreenMDA-BCUS4EP
Scion tC2016OEM Navigattion System or OEM ScreenMDA-BCUS4EP
Scion xB2016OEM Navigattion System or OEM ScreenMDA-BCUS4EP



Как подключить заводскую OEM камеру к не штатному головному устройству



Существует и обратная ситуация, когда необходимо подключить родную заводскую камеру заднего вида к не оригинальному головному устройству. Подключить напрямую разъем заводской камеры к обычному RCA разъему невозможно, по крайней мере, без резки проводки. Почти все заводские камеры заднего вида на японских автомобилях предназначены для работы от 6V, а для подключения к альтернативным головным устройствам — предполагается использование 12V, что ставит многих в тупик, так как в этом случае сохранить заводскую камеру становится сложнее. Многие идут на замену камеры на не оригинальную или на установку различных кустарных, недолговечных понижающих реле.

Для подключения OEM камер к головным устройствам вторичного рынка мы рекомендуем использовать специализированные, фирменные, высококачественные адаптеры MDA-BC1

MDA-ВС1 это адаптер, который преобразует 12V в 6V, кроме того, он также обеспечивает возможность подключения через RCA видеовход, что позволяет без особого труда организовать подключение камеры заднего вида, к любой 2DIN медисистеме, дисплею и т. д. На вход адаптера подключается 4 PIN’овый коннектор заводской камеры, а на выходе для подключения к дисплею используется RCA разъем.

Основные Японские медиацентры
МодельТипМодельТипМодельТип
NCN-D51DVD Navi TVCD tunerND3T-W56DVD NaviNDKT-W52DVD Navi TV cassette tuner
NCN-W51DVD Navi TVCD tunerNDDA-W56DVD NaviNHMP-D52HDD Navi TV MDCD tuner
NDP-D51RDVD Navi TVDVD tunerNDDN-W56DVD NaviNHMP-W52HDD Navi TV MDCD tuner
NDP-W51RDVD Navi TVDVD tunerNh4T-W56DVD NaviNCMT-D53Navi TVMD tuner
NKP-D51DVD Navi TV cassette tunerNHDN-W56DVD NaviNCMT-W53Navi TVMD tuner
NKP-W51DVD Navi TV cassette tunerNHDN-W56GDVD NaviND3A-W53ADVD Navi TVMDCD tuner
NKT-D51Navi TV cassette tunerNHDP-W56SDVD NaviND3N-D53DVD Navi TVMDCD tuner
NKT-W51Navi TV cassette tunerNHXT-W56DDVD NaviND3N-W53DVD Navi TVMDCD tuner
NMCN-D51MDVD Navi TVMDCD tunerND3T-W57DVD Basic MD NaviNDCT-D53DVD Navi TVCD tuner
NMCN-W51MDVD Navi TVMDCD tunerNDDN-W57DVD simple navigationNDCT-W53DVD Navi TVCD tuner
NMCT-D51DVD Navi TVMDCD tunerNh4N-W57Standard MD NaviNDCT-W53EDVD Navi TVCD tuner
NMCT-W51DVD Navi TVMDCD tunerNHDA-W57GHigh-end navigationNDDP-W53RDVD Navi TVDVD tuner
NMT-D51Navi TVMD tunerNHDP-W57SSuperior NaviNHDP-D53HDD Navi TV DVDMD tuner
NMT-D51MDVD Navi TVMD tunerNHDT-W57Standard NaviNHDP-W53HDD Navi TV DVDMD tuner
NMT-W51Navi TVMD tunerNHDT-W57DDual NaviNHDT-W53HDD navigation TVDVD tuner
NMT-W51MDVD Navi TVMD tunerNHZN-W57DTB built-in navigationNHDT-W53MHDD navigation TVDVD tuner
NCKT-D52Navi TV cassette tunerNDDN-W58DVD simple navigationND3A-W54APREMIUM 3DECK MODEL
NCKT-W52Navi TV cassette tunerNh4N-W58Standard MD NaviND3T-D54STANDARD 3DECK MODEL
NCMT-D52Navi TVMD tunerNh4N-W58GStandard MD NaviND3T-W54STANDARD 3DECK MODEL
NCMT-W52Navi TVMD tunerNHDT-W58Standard NaviNDCN-D54HIGH VALUE 2DECK MODEL
ND3A-D52ADVD Navi TVMDCD tunerNHDT-W58GStandard NaviNDCN-W54HIGH VALUE 2DECK MODEL
ND3A-W52ADVD Navi TVMDCD tunerNHZA-W58GHigh-end DTV NaviNDCT-W54EETC MODEL
ND3N-D52DVD Navi TVMDCD tunerNHZP-W58SSuperior DTV NaviNHCT-D54BASIC HDD MODEL
ND3N-W52DVD Navi TVMDCD tunerNHZT-W58Standard DTV NaviNHCT-W54BASIC HDD MODEL
ND3T-D52MDVD Navi TVMDCD tunerNHZT-W58GStandard DTV NaviNHDN-W54GHDD STYLISH AV MODEL
ND3T-D52VDVD Navi TVMDCD tunerNHZA-W59GHigh-end DTV G NaviNHDP-D54HDD ALL IN ONE MODEL
ND3T-W52MDVD Navi TVMDCD tunerNHZN-W59GStandard DTV G NaviNHDP-W54HDD ALL IN ONE MODEL
ND3T-W52VDVD Navi TVMDCD tunerNHDT-W59GStandard G NaviNHDT-W54VTWIN HDD MODEL
NDDP-D52RDVD Navi TVDVD tunerNHDT-W59Standard NaviND3T-W55Standard 3 deck model
NDDP-W52RDVD Navi TVDVD tunerNSDT-W59Link NaviNDCN-D55High-value 2 deck model
NDKT-D52DVD Navi TV cassette tunerNSDN-W59Simple navigationNDCN-W55High-value 2 deck model
Nh4T-W55HDD All-in-one modelNHXT-W55VHDD Multi-AV modelNDDA-W55Premium 2 deck model
NSCN-W59CEntry NaviDAN-W62Sumahonabi corresponding displayNSZT-W61GSmart Navi
NHDT-W60GCasual HDD navigationNSZT-Y62G9 inches Smart NaviNSDD-W61Casual Navi
NHZA-W60GPremium HDD NavigationNSCP-W64Entry NaviNSCT-W61Basic Navigation
NHZN-W60GSmart HDD navigationNSZA-X64TT-Connect Nabi 8 inches modelNSCP-W61Entry Navi
NSCN-W60Entry NaviNSZN-W64TT-Connect NaviNHZN-X61G8 inches Exceed Navi
NSDN-W60Casual SD NaviNSZT-W64Standard NaviNHBA-X62G8 inches Premium Navi BD
NSZD-W60Premium SD NaviNSZT-Y64TT-Connect Nabi 9 inches modelNHZN-X62G8 inches Exceed Navi
NSZT-W60Smart SD NaviNSZT-YA4TT-Connect Nabi 9 inches model Alphard Vellfire only modelNHBA-W62GPremium Navi BD
NHZA-W61GPremium NaviNHDN-W55GHDD stylish AV modelNHZD-W62GExcellent navigation
NHZN-W61GExceed NaviNHDT-W55HDD standard modelNSZT-W62GSmart Navi
NSCP-W62Entry NaviNSLN-W62Multi-link Navi

Используя адаптер MDA-BC1 в сочетании со специализированными переходниками, адаптер позволяет осуществлять подключение камеры заднего вида к большому перечню моделей авто:



Адаптер

MDA-BC1 в сочетании с переходником BC18 — MDA-BC1+BC18





МодельГодТип устройства
Toyota Camry2010-2011OEM Navigation & OEM Back-up Camera and 8 Speakers. (Does not work on 6 speaker model)
Toyota Sienna2006-2010OEM Navigation System and OEM Back-up Camera
Toyota 4Runner2006-2012OEM Navigation System and OEM Back-up Camera
Toyota 4Runner2013OEM amplifier & OEM Navigation System and OEM Back-up Camera
Toyota Avalon2011-2012OEM Navigation System and OEM Back-up Camera
Toyota Sequoia2008-2009OEM Navigation System and OEM Back-up Camera
Toyota Sequoia2010-2011OEM amplifier (14 Speakers) & OEM Navigation and OEM Back-up Camera
Toyota Sequoia2012OEM amplifier & OEM DVD Navigation System and OEM Back-up Camera
Toyota Tundra2007-2009OEM Navigation System and OEM Back-up Camera
Toyota Tundra2010-2011OEM JBL Sound System & OEM Navigation System and OEM Back-up Camera
Toyota Tundra2012-2013OEM JBL Sound System & OEM Navigation System and OEM Back-up Camera
Toyota Highlander2009-2012OEM Navigation System and OEM Back-up Camera
Toyota Highlander2013OEM JBL Sound System & OEM Navigation System and OEM Back-up Camera
Toyota Highlander HV2011-2012OEM Navigattion System or OEM Screen and OEM Back-up Camera
Toyota Highlander HV2013OEM JBL Sound System & OEM Navigation System and OEM Back-up Camera
Toyota Venza2009-2012OEM Navigation and OEM Back-up Camera



Адаптер

MDA-BC1 в сочетании с переходником BC28EP — MDA-BC1+BC28EP





МодельГодТип устройства
Toyota Avalon2015-2016OEM Navigation and OEM Back-up Camera
Toyota Camry2014-2016OEM Back-up Camera (From Dec. 2013 production only)
Toyota Camry Hybrid2014-2015OEM Navigation and OEM Back-up Camera and 10 Speakers (Does not work on 6 speaker equipped models)
Toyota Camry Hybrid2016OEM Navigation and OEM Back-up Camera
Toyota Corolla2014-2016OEM Back-up Camera
Toyota Highlander2014-2015OEM Back-up Camera
Toyota Highlander Hybrid2014-2015OEM Back-up Camera
Toyota RAV42013OEM Back-up Camera (From Nov. 2013 production models only)
Toyota RAV42014-2016OEM Back-up Camera (From Nov. 2013 production models only)
Toyota Sequoia2014-2016OEM Back-up Camera
Toyota Sienna2015OEM Back-up Camera
Toyota Tacoma2014-2016OEM Back-up Camera
Toyota Tundra2014-2016OEM Back-up Camera
Toyota 4Runner (Any Spec)2014OEM Back-up Camera
Toyota 4Runner2015-2016OEM Navigation and OEM Back-up Camera
Toyota Venza2015-2016OEM Navigation and OEM Back-up Camera
Toyota Prius2010-2011OEM Navigation and OEM Back-up Camera
Toyota Prius c2015OEM Back-up Camera
Toyota Prius v2015-2016OEM Back-up Camera



Адаптер

MDA-BC1 в сочетании с переходником BC6 — MDA-BC1+BC6





МодельГодТип устройства
Toyota Sienna2011-2014OEM Navigation System and OEM Back-up Camera
Toyota Sequoia2010-2011without JBL & with 8 speakers & OEM Navigation System and OEM Back-up Camera (Not compatible to models with rear-view mirror integrated back-up camera)
Toyota Sequoia2012Navigation System and OEM Back-up Camera (Without factory amplifier)
Toyota Tundra2010-2011without JBL Sound System & with OEM Navigation System and OEM Back-up Camera
Toyota Tundra2012-2013Navigation System and OEM Back-up Camera (Without factory amplifier)



Адаптер

MDA-BC1 в сочетании с переходником BC28EP — MDA-BC1+BCS29





МодельГодТип устройства
Subaru Legacy / Outback2008–2009navigation with map disc on integrated DVD drive (outside North America)
Subaru Legacy / Outback2010-2012navigation
Subaru Impreza / WRX / STI / OBS2008–upOEM Kenwood Navi
Subaru Forester2009–upOEM Kenwood Navi
Subaru Exiga2008–upOEM Kenwood Navi
Subaru Forester2011–upCP635U1
Subaru Impreza2012–upCP635U1
Subaru Crosstrek2012–upCM631UD (with 4. 3″ screen and HD radio)
Subaru Forester2011–upOEM HU with TomTom Portable Navigation Device





Адаптер

MDA-BC1 в сочетании с переходником BC28EP — MDA-BC1+BCS29



МодельГодТип устройства
Scion FR-S2016BeSpoke Navigation & Display Audio
Scion iM2016BeSpoke Navigation & Display Audio
Scion tC2016BeSpoke Navigation & Display Audio

Category:
  Подключение камер

Tags:
  Subaru, Scion, Toyota

Prev reading

Выпуск №22 — Ford добавил Siri в SYNC MyTouch, Opel Insignia с CarPlay и Uber с картами TomTom

Next reading

Распиновка разъема AV (VTR, TV вход) на автомагнитолах Mazda

Камера заднего вида: подключение к магнитоле

Дополнительное оборудование в авто позволяет в одних случаях повысить комфорт, а в других безопасность. В свою очередь, установка камеры заднего вида на автомобиль значительно облегчает эксплуатацию ТС, а также позволяет избежать ДТП при езде задним ходом.

Как показывает практика, данное решение будет полезным для начинающих водителей и опытных автовладельцев. Однако перед тем как выбрать и установить камеру заднего хода, важно знать, какой тип камеры лучше купить, как подключить камеру заднего вида в авто правильно и т.д. Давайте разбираться.

Содержание статьи

  • Выбор камеры заднего вида для автомобиля
  • Установка камеры заднего вида: место для монтажа
    • Общая схема подключения камеры заднего вида
  • Подведем итоги

Выбор камеры заднего вида для автомобиля

Перед тем, как рассматривать само подключение камеры заднего вида, необходимо правильно подойти к вопросу подбора самого устройства. С учетом множества подобных изделий на рынке, каждый потенциальный покупатель стремится приобрести лучший вариант по соотношению качества и цены.

Конечно, можно сразу купить камеру высокого разрешения, которая будет хорошо показывать даже в темное время суток. Минус — высокая стоимость данных изделий. Также  бывает, что не всегда  дорогие продукты в полной мере соответствуют заявленным характеристикам.

При этом от недорогой камеры заднего вида к магнитоле также не следует ожидать высокого качества. Вполне очевидно, что лучше подбирать средний вариант по разумной цене, обращая внимание на основные нюансы.

Установка камеры заднего вида: место для монтажа

Итак, после покупки самого устройства необходимо решить задачу, как установить камеру заднего вида. Основная задача — подобрать оптимальное положение, а также получить наилучший обзор,  который ничем не будет ограничен.  На практике бывает так, что даже качественная  дорогая камера не справляется с возложенными функциями в полной мере, если место для монтажа подобрано не верно.

Так вот, зачастую камера ставится над госномером автомобиля. Это место позволяет получить максимальные углы обзора, на дисплее видна только дорога, а не элементы самого авто. Главное, поставить камеру так, чтобы она не была слишком утоплена и одновременно не выпирала.

Конечно, есть и недостатки в виде загрязненности камеры по причине наружной установки, а также несколько возрастают риски кражи оборудования. Этого можно избежать, установив камеру заднего вида в салоне. Однако обзорность резко ухудшается, страдает качество изображения и т.д.

Общая схема подключения камеры заднего вида

Хотя порядок подключения камеры заднего вида на разных магнитолах может несколько отличаться, общие принципы похожи. Главное, знать, как подключить камеру заднего вида к магнитоле и получить наилучший обзор.

  • Как уже было сказано выше, лучше, чтобы камера стояла снаружи и располагалась над задним номером. Оптимальным вариантом будет установка поближе к краю, причем важно, чтобы камера не сильно выступала наружу.
  • Определившись с местом, можно начинать монтаж. Как правило, для установки потребуется засверлить пару отверстий под крепежные болты, а также отверстие под кабель. Делать это нужно аккуратно, а также крайне желательно обработать отверстия и болты антикоррозионными составами.
  • Установив крепежный кронштейн, переходим к подключению камеры заднего вида. Камера имеет два провода. Один провод сигнальный, а второй является питанием. Зачастую от камеры идут короткие провода, то есть их нужно удлинять самостоятельно. Кстати, многие камеры уже в комплекте имеют удлинитель для видеосигнала.

Далее, питание для видеокамеры берут от задних фар, чтобы после включения заднего хода одновременно включалась и сама камера. Завершив подключение, все провода, проложенные в салоне и багажнике, нужно надежно закрепить и уложить так, чтобы избежать повреждений. Как видно, если правильно подобрана камера заднего вида, установка камеры и монтажные работы не являются сложными.

Рекомендуем также прочитать статью о том, как подключить усилитель к магнитоле. Из этой статьи вы узнаете, как выполняется подключения усилителя к магнитоле, а также на какие особенности следует обращать внимание в рамках выполнения данной процедуры.

  • Подключение камеры заднего хода к магнитоле также достаточно простое. Фактически, нужно подключить «тюльпан» видеокабеля от камеры к соответствующему выводу на мультимедийном устройстве (уточнить в мануале к магнитоле). Далее нужно зайти в настройки магнитолы, найти пункт «камера заднего вида» и активировать режим. Камера заработает, но включаться автоматически не будет.
  • Чтобы включение происходило автоматически, следует подключить провод управления к заднему фонарю. В результате только тогда, когда включен задний ход, на камеру будет приходить питание, а сама магнитола будет переключаться в режим заднего хода.

Обратите внимание, на авто с АКПП камера заднего вида при таком подключении может включаться случайно. Чтобы этого не происходило, нужно ставить датчик задержки включения камеры. Кроме этого, подключение задней камеры к магнитоле на автомате не отличается от аналогичного на МКПП.

Еще добавим, что более сложным считается подключение камеры к магнитоле в том случае, если сигнал от камеры идет не по кабелю, а по беспроводной связи. С одной стороны, в этом случае меньше проблем с укладкой проводки и подключением, однако с другой  сама настройка усложняется. Для таких моделей камер следует отдельно изучать руководство по подключению, а также учитывать возможную несовместимость магнитолы с камерой.

Подведем итоги

Как видно, подключение камеры заднего вида к магнитоле в большинстве случаев не является сложным. Главное, точно знать, какой тип камеры подойдет наилучшим образом, как правильно установить и как подключить камеру заднего хода.

На практике, если стоит выбор, что лучше, парктроник или камера, данное решение превосходит парктроник по всем показателям. Грамотно установленная камера обеспечивает хороший обзор, а не просто уведомляет обычным сигналом о близости препятствия, исключаются ложные срабатывания и т.п.

Рекомендуем также прочитать статью о том, как подключить сабвуфер в машине. Из этой статьи вы узнаете об особенностях подключения сабвуфера, а также тонкостях и нюансах, которые необходимо учитывать.

В качестве итога отметим, что в условиях мегаполиса камера заднего хода является не просто опцией, а насущной необходимостью. На деле, процесс парковки значительно упрощается.

Также намного проще и дешевле сразу установить камеру, чем ремонтировать свой и/или чужой автомобиль в случае различных происшествий и ДТП, которые часто происходят именно при движении задним ходом. В любом случае, камера заднего вида является надежным помощником, упрощает эксплуатацию авто и повышает безопасность.

Активация камеры заднего вида

для вторичной камеры заднего вида для моделей Mercedes – TopVehicleTech.com Активация камеры заднего вида

для вторичной камеры заднего вида для моделей Mercedes – TopVehicleTech.com
  • org/ListItem”> Дом
  • Аксессуары
  • ключ для активации камеры заднего вида при использовании вторичной камеры заднего вида | Различные модели Мерседес

Connects2Vision

Артикул: CAM-MB4-AD

£150.00

В наличии Распроданный

Название по умолчанию
    + Описание + Характеристики + Приложение для автомобиля + Документация + Обзоры + Часто задаваемые вопросы

Описание

Ключ для активации камеры заднего вида — позволяет добавить дополнительную камеру заднего вида на экран OEM.

CAM-MB4-AD — это дополнительный интерфейс камеры с кодером для использования на различных моделях Mercedes (полные применимые модели см. в приложениях для автомобилей). Продукт использует ключ для активации задней камеры с видеовходом. Это позволяет просматривать камеру автоматически с помощью задней передачи или вручную с помощью бортовых средств управления транспортными средствами. Кодировщик можно использовать только в одном автомобиле, после чего использование в других автомобилях блокируется, комплект для установки камеры продается отдельно.

Характеристики

  • Кодировщик бортовой диагностики камеры заднего вида для Mercedes
  • Позволяет активировать камеру заднего вида
  • Кабель видеовхода в комплекте
  • Совместимость с COMAND NTG 2.5

Приложение для транспортных средств

Марка Модель Примечание к модели лет Головное устройство Соединитель
Мерседес Класс А В169 2008 – 2012 Автомобили с COMAND APS NTG4/NTG4-212/COMAND Online NTG 4. 5 Специально для OEM
Мерседес B-Класс В245 2008 – 2011 Специально для OEM
Мерседес CLS W219 2008 – 2009 Автомобили с COMAND NTG 2.5 Специально для OEM
Мерседес Е-Класс W211 2008 – 2009 Автомобили с COMAND NTG 2.5 Специально для OEM
Мерседес G-Класс Г463 2008 – 2018 Автомобили с COMAND NTG 2.5 Специально для OEM
Мерседес ГЛ Х164 2008 – 2016 Автомобили с COMAND NTG 2.5 Специально для OEM
Мерседес мл В164 2008 – 2011 Автомобили с COMAND NTG 2.5 Специально для OEM
Мерседес R-Класс В251 2008 – 2017 Автомобили с COMAND NTG 2. 5 Специально для OEM
Мерседес СЛ Р230 2008 – 2011 Автомобили с COMAND NTG 2.5 Специально для OEM
Мерседес СЛК Р171 2008 – 2011 Автомобили с COMAND NTG 2.5 Специально для OEM
Мерседес Виано В639 2003 – 2014 Автомобили с COMAND NTG 2.5 Специально для OEM



Документация

Инструкции

Как связаться с TopVehicleTech? +

Мы всегда рады помочь, поэтому, если у вас есть вопрос или вам нужно связаться с нами, посетите раздел Контакты.

Как проверить, подходит ли эта деталь для моего автомобиля? +

При выборе продукции для конкретного автомобиля убедитесь, что марка, модель и год выпуска вашего автомобиля указаны в заявке на транспортное средство, а также проверьте наличие примечаний о совместимости и соответствие представленных изображений изображениям вашего автомобиля, например: для комплектов стереоустановок. Если вы все еще не уверены, мы всегда рады помочь, и вы можете связаться с нами через наш чат «Пообщайтесь с нами», ссылка, показанная на всех страницах, или через «Свяжитесь с нами».

Как я могу отследить свой заказ? +

После размещения заказа вы получите номер для отслеживания DPD. Чтобы отследить свой заказ, просто введите данные отслеживания в разделе «Отслеживание моего заказа».

Какова ваша политика возврата? +

Мы гордимся нашей беспрепятственной политикой возврата. Чтобы увидеть больше информации о возврате, пожалуйста, посетите наш Возврат и возмещение.

Как работает Кларна? +

Помимо приема платежей со всех основных платежных карт, мы рады предложить нашим клиентам варианты оплаты Klarna, чтобы помочь распределить расходы, в том числе: – Оплата через 3 месяца, беспроцентные платежи каждый месяц. – Оплата в течение 30 дней, беспроцентная. Для получения дополнительной информации, пожалуйста, посетите наш Klarna

Посмотреть все

По вашему запросу ничего не найдено.

Товар успешно добавлен в корзину

Всего в корзине:

Продолжить покупки

Перейти к оформлению заказа

Валюты

GBP

Перевод

Английский

Руководство по установке резервной камеры

| The Drive

The Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Итак, вы хотите установить камеру заднего вида на свой надежный, но устаревший автомобиль. Отличная идея! Эти полезные инструменты оказали такое влияние на автомобильную промышленность, что теперь они считаются необходимыми функциями безопасности. Но поездки в автосалон — не единственный способ получить камеры заднего вида.

Камеры заднего вида теперь легко доступны в качестве запасных частей, которые любой может установить на старые автомобили. На новых автомобилях камера заднего вида полностью интегрирована в электронику, поэтому компоненты системы скрыты. Это также является целью при установке пользовательской установки послепродажного обслуживания.

С несколькими изменениями в задней части автомобиля и парой проводных соединений вам больше не придется вытягивать шею назад, чтобы проверить, тренируется ли маленький Тимми в конце подъездной дорожки. Команда специалистов Drive готова помочь вам в этом процессе.

Готов?

Основы резервной камеры

Приблизительное время работы: Один час

Уровень навыков: Новичок

Система автомобиля: Электрика

2020 Резервная камера Ram Rebel, Ram

Что такое резервная камера?

Резервная камера, встроенная производителем в автомобильные системы, отображает небольшое живое изображение из-за автомобиля, когда автомобиль переключается на заднюю передачу. Это дает водителю более четкое представление о том, что находится позади него или нее, и помогает гарантировать, что Fido не получит глубокий массаж тканей от ваших шин.

Вот список типов камер, а также типов широко используемых дисплеев.

Типы камер

  • На кронштейне : камера прикреплена к кронштейну, но отделена от него, который можно установить на поверхности автомобиля.
  • Устанавливается заподлицо : Камера, максимально сливающаяся с поверхностью автомобиля.
  • Рамка номерного знака : Камера встроена в рамку номерного знака.
  • Перекладина номерного знака : Камера расположена по центру перемычки, которая тянется поперек и крепится к верхней части номерного знака.
  • OEM-специфический : Если у вас новый подержанный автомобиль, он может быть совместим с определенной деталью, например, с ручкой защелки, в которую встроена камера для чистого заводского вида.

Типы дисплеев

  • Интегрированный OEM : Заводской блок, который поставляется с автомобилем и устанавливается на приборной панели или на ней.
  • Вторичный рынок в приборной панели : Дополнительная информационно-развлекательная стереосистема с экраном, который устанавливается заподлицо с приборной панелью
  • Вторичный рынок на приборной панели : Автономный монитор, который можно разместить поверх приборной панели.
  • Зеркало заднего вида : В зеркало заднего вида встроен монитор. Иногда экран в половину зеркала, иногда во весь рост. Когда он не используется, он просто выглядит как зеркало.

Проводная и беспроводная : Проводным камерам резервного копирования требуется физическое проводное соединение, чтобы видео с камеры отображалось на дисплее. Однако беспроводные варианты используют метод сигнала и приемника и не требуют провода.

Chrysler 200, салон 2016 года, Chrysler

Камера заднего вида, безопасность

Работа с автомобилем может быть грязной, особенно если вы работаете с поверхностями, которые никогда раньше не удосужились очистить. Это также может быть опасно, так как электричество, движущееся со скоростью, скажем так, электричества, может остановить ваше метрономическое сердцебиение. Итак, вот что вам нужно, чтобы ваши джинсы, рубашка и кожа оставались безупречными, а ваши кости полностью неповрежденными.

Организация инструментов и снаряжения таким образом, чтобы все было легко досягаемо, сэкономит драгоценные минуты, ожидая, когда ваш ловкий ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. (Вам не понадобится паяльная лампа для этой работы. Пожалуйста, не заставляйте ребенка давать вам паяльную лампу — Ред.)

Вам также понадобится ровное рабочее пространство, например, пол в гараже, подъезд или улица стоянка. Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете какие-либо правила при использовании улицы, потому что мы не собираемся оплачивать ваши штрафы.

Все, что вам нужно для установки камеры заднего вида

Мы не экстрасенсы и не копаемся в вашем ящике с инструментами или в гараже, поэтому вот что вам нужно для выполнения работы.

Список инструментов

  • Флатехеда отвертка
  • Phillips отвертка
  • Инструменты удаления отделки/панели
  • Стрипперы проволоки
  • .
  • Изолента
  • Стяжки
  • Друг

Список деталей

  • Камера заднего вида
  • Пучок проводов
  • Монитор или информационно-развлекательная система (при необходимости)
  • Резиновая втулка
Posi-Taps, Основной светодиод

Как установить камеру заднего вида

Давайте сделаем это!

Добавление камеры

  1. Убедитесь, что автомобиль выключен.
  2. Безопасно отсоедините клеммы аккумуляторной батареи автомобиля.
  3. При необходимости снимите номерной знак.
  4. Установите камеру в желаемое положение на транспортном средстве.
  5. Маркером отметьте место соприкосновения шнура камеры с автомобилем.
  6. В зависимости от типа автомобиля и места расположения камеры вам, вероятно, потребуется снять внутреннюю панель с внутренней части двери, люка или задней двери. На бампере это может и не понадобиться.
  7. Убедитесь, что нет проводов, тросов или деталей отделки, которые можно повредить при сверлении отверстия снаружи автомобиля.
  8. Определите, какой размер сверла просверливает достаточно большое отверстие, чтобы вместить провод камеры и резиновую втулку. Простого визуального осмотра обычно достаточно.
  9. Используя выбранное сверло, просверлите отверстие в том месте, где вы сделали отметку.
  10. Установите в отверстие резиновую втулку, чтобы скрыть шероховатые края металла и защитить провод.
  11. Проложите проводку камеры через отверстие.
  12. Прикрепите камеру к транспортному средству либо с помощью прилагаемого оборудования, либо с помощью оборудования, которое вы приобрели отдельно.

Начало установки проводки

  1. Подсоедините прилагаемый жгут проводов к проводу камеры. Он разделится на провод видео, провод питания и, возможно, провод обратного сигнала.
  2. Для более аккуратного вида найдите жгут проводов существующего производителя и попытайтесь соединить и проложить проводку рядом с ним.
  3. Определите источник питания для камеры, возможно, это либо фонарь заднего хода, либо подсветка номерного знака.
  4. С помощью мультиметра определите положительный и отрицательный провода от источника света.
  5. Соедините положительный провод камеры с положительным световым проводом, а отрицательный провод камеры с отрицательным. Это можно сделать с помощью сращивания или соединителя Posi-Tap.

Сращивание проводов

  1. Если Posi-Taps недоступны, вам потребуется соединить провода вместе. Для простоты мы рекомендуем армейское соединение, так как оно не требует пайки.
  2. Используя инструмент для зачистки проводов, возьмитесь за провод положительного света и снимите часть пластикового покрытия, чтобы открыть медь.
  3. Разделить открытую часть меди на две части.
  4. Пропустите положительный провод камеры через отверстие между медными проводами.
  5. Оберните и скрутите положительный провод камеры вокруг светового провода, чтобы обеспечить прочное соединение.
  6. Оберните соединение термоусадочной пленкой и/или заклейте лентой для безопасности и защиты.
  7. Повторить для отрицательного провода.
Оборудование для резервной камеры Alpine HCE-C1100, Alpine через Amazon

Провод сигнала заднего хода

Чтобы дисплей отображал видеопоток, ему необходим сигнал, предупреждающий систему о том, что автомобиль движется задним ходом. В некоторых случаях информационно-развлекательная система будет иметь автоматическое определение сигнала, определяющее наличие входящего видеосигнала. Если это так, пропустите этот шаг.

  1. Вместе с другом определите источник сигнала — это любой провод, на который подается положительное напряжение 12 вольт, — когда автомобиль движется задним ходом. Люди часто используют проводку для фонарей заднего хода, но некоторые жгуты проводов для стереосистем имеют встроенное соединение.
  2. Вставьте разъем в источник сигнала (повторите шаги, описанные выше).
  3. Соедините сигнальный провод с видеопроводом и подготовьтесь к прокладке.

Прокладка проводки

  1. В зависимости от типа автомобиля определите, хотите ли вы проложить провод под полом автомобиля или через его потолок.
  2. Снимите или частично отсоедините все элементы отделки, ковровое покрытие, обшивку потолка или дверную резину, необходимые для незаметной прокладки провода.
  3. Уберите два провода из поля зрения и протяните их к передней части автомобиля.
  4. Прикрепите снятые детали отделки.

Подключение дисплея

После того, как монитор установлен, будь то на приборной панели, над ним или в зеркале заднего вида, пришло время подключить его к источнику питания, видео и сигнальному проводу.

В некоторых случаях шнур питания монитора можно подключить прямо к блоку предохранителей с помощью наращенного адаптера.

  1. С помощью мультиметра определите подходящее место и подключите кабель питания.
  2. Убедитесь, что предохранитель выключается при выключении зажигания, иначе соединение может разрядить аккумулятор.

В других случаях проводку питания можно подключить к существующему стереофоническому блоку.

  1. Снимите декоративную накладку, чтобы добраться до проводки стереосистемы.
  2. Найдите силовые кабели для стереосистемы.
  3. Подключите плюс к плюсу и минус к минусу.
  4. Подсоедините провод сигнала заднего хода к проводу триггера заднего хода.
  5. Подключите видеопровод.
  6. Прикрепите снятые детали отделки.

Закрытие

  1. Надежно подсоедините клеммы аккумулятора.
  2. Завести машину.
  3. Включите заднюю передачу автомобиля, чтобы увидеть, включается или включается ли монитор и отображается ли видеопоток сзади.
  4. Если работает, выключите машину. Если это не так, вернитесь к шагам и проверьте свою работу.
  5. Соберите все лишние провода с помощью изоленты, стяжек и липучек.
  6. При необходимости переустановите головное стереоустройство.
  7. Установите на место все снятые внутренние детали, панели или покрытия.

Поздравляем, ваш автомобиль стал безопаснее и современнее.

Nissan Rogue 2020 года, Nissan

Советы по установке камеры заднего вида

Вот The Drive 9Советы 0271 по установке камеры заднего вида.

  • Тянуть запутавшийся провод по всему автомобилю может быть неприятно, поэтому лучше подготовить инструменты, которые облегчат этот процесс. Используйте механизм подачи проволоки или съемник, чтобы протянуть эти провода через труднодоступные места.

Как часто вам нужно устанавливать камеру заднего вида?

  • Мы хотели бы сказать, что это будет одноразовая установка, но только дураки думают, что электроника вечна. Даже если она проработает 10 лет, в будущем вы захотите перейти на более качественную камеру с более четким изображением.

Лайфхаки

Поскольку у вас может не быть доступа к нужным инструментам или у вас может не быть друга, от которого можно было бы избавиться, мы также составили список наших лучших лайфхаков, чтобы сделать вашу жизнь проще и меньше опустошать ваш карман.

Рекомендуемые продукты

Комплект резервной камеры и монитора LeeKooLuu

Автомобильная камера заднего вида eRapta ERT01 2-го поколения

Задняя камера TOGUARD 7″ с зеркальным видеорегистратором

подсказка Есть вопрос? : [email protected]

2020 Архивы – Carbon Car Systems

Показано с 1 по 24 из 50 результатов !

Добавить в корзину

Комплект камеры заднего вида для заводского экрана Toyota Hilux 2020–2023 | AutoChimp AC-TOY-RC6

Камеры заднего вида

189,00 $   170,10 $

или 4 платежа по 47,25 $ с постоплатой

  • Распродажа!

    Добавить в корзину

    Крышка фонаря ремня безопасности AutoChimp для Toyota Hilux серии N80 | AC-TOY-SEATBELT

    Полные стереосистемы, аксессуары для установки

    30,00 $   27,00 $

    или 4 платежа по 7,50 $ с постоплатой

  • Распродажа!

    Выберите опции

    Переключатель активации камеры заднего вида AutoChimp для Toyota 2020–2023 | AC-TOY-CAMON-2020

    Камеры заднего вида

    99,00 $ – 119,00 $
    89,10 $ – 107,10 $
  • Распродажа!

    Выберите опции

    Переключатель активации камеры заднего вида AutoChimp для Toyota 2010–2019 | AC-TOY-CAMON-2010

    Камеры заднего вида

    99,00 $ – 119,00 $
    89,10 $ – 107,10 $

    5 Распродажа!

    В корзину

    Комплект двойной камеры AutoChimp для Toyota Hilux 2020–2023 гг.

    | AC-TOY-DUAL-2020 Камеры заднего вида

    199,00 $   179,10 $

    или 4 платежа по 49,75 $ с доплатой

  • Распродажа!

    Добавить в корзину

    Комплект двойной камеры AutoChimp для Toyota Hilux 2016–2020 гг. | AC-TOY-DUAL-2016

    Аксессуары для установки, камеры заднего вида

    199,00 $   179,10 $

    или 4 платежа по 49,75 $ с постоплатой

  • 5!

    Выберите опции

    Kenwood DMX820WS для Toyota Hilux N80 Stereo Upgrade |

      989,10 $

    или 4 платежа по 262,25 $ с постоплатой

    • Распродажа!

    Выберите опции

    Комплект для установки стереосистемы AutoChimp Kenwood для Toyota | 2012–2023

    Стереоустановочные комплекты

    189,00 $ — 368,00 $
    170,10 $ — 331,20 $
  • Распродажа!

    Добавить в корзину

    Kenwood DMX820WS для Toyota Landcruiser Stereo Upgrade 200 Series |

      764,10 $

    или 4 платежа по 199,75 $ с постоплатой

    • Распродажа!

    В корзину

    Kenwood DMX820WS для Toyota Landcruiser Stereo Upgrade 70 78 & 79 Series | 2012–2018

    Комплексные стереорешения

    849,00 $   764,10 $

    или 4 платежа по 199,75 $ с постоплатой

  • Распродажа!

    Добавить в корзину

    Обновление стереосистемы Kenwood DMX820WS для Toyota Camry |

      854,10 $

    или 4 платежа по 224,75 $ с постоплатой

    • 90!

    Добавить в корзину

    Kenwood DDX920WDABS для Toyota Landcruiser Stereo Upgrade 200 Series | с 2018 по 2020 год

    Complete Stereo Solutions

    1 299,00 $   1 169,10 $

    или 4 платежа по 299,75 $ с постоплатой

  • Распродажа!

    Добавить в корзину

    Kenwood DDX920WDABS для Subaru BRZ Stereo Upgrade |

      1 259,10 $

    или 4 платежа по 349,75 $ с постоплатой

  • !

    Выберите опции

    Kenwood DDX920WDABS для обновления стереосистемы Toyota Hilux N80 |

      1 214,10 $

    или 4 платежа по 312,25 $ с постоплатой

  • !

    Выберите опции

    Комплект для установки стереосистемы AutoChimp Kenwood для Mitsubishi | 2013–2023

    Принадлежности для установки, комплекты для установки стереосистем

    239,00 долл. США – 368,00 долл. США
    215,10 $ – 331,20 $
  • Распродажа!

    Выберите опции

    Kenwood DDX9020DABS для Isuzu Dmax Stereo Upgrade | Модели экранов с 2012 по 2020 год

    Полные стереорешения, серия DMX9021S

    1 299,00 долл. США   1 169,10 долл. США

    или 4 платежа по 320,75 долл. США 5 904 901 с оплатой после продажи!

    Выберите опции

    Kenwood DMX7022S для Isuzu Dmax Stereo Upgrade | Модели экрана с 2012 по 2020 год

    Complete Stereo Solutions, серия DMX7

    979,00 $   881,10 $

    или 4 платежа по 234,75 $ с постоплатой

  • Распродажа!

    Выберите параметры

    Kenwood DMX7022S для Subaru BRZ Обновление стереосистемы |

    1049,00 $   944,10 $

    или 4 платежа по $ 249,75

      с постоплатой
    • 5 9!

      Выберите опции

      Kenwood DMX7022S для обновления стереосистемы Isuzu Dmax |

        881,10 $

      или 4 платежа по 234,75 $ с постоплатой!

      Выберите опции

      Kenwood DMX7022S для Isuzu MUX Stereo Upgrade | 2012–2020

      Автомобильные стереосистемы, комплексные стереосистемы, серия DMX7

      999,00 долл. США   899,10 долл. США

      или 4 платежа по $237,25 с постоплатой

    • Нет в наличии

      Выберите опции

      Kenwood DMX7022S для Mitsubishi Triton MQ MR Stereo Upgrade | 2015–2020

      Complete Stereo Solutions, серия DMX7

      899,00 $   809,10 $

      или 4 платежа по 212,25 $ с постоплатой

      45

      45

      45

      Выберите параметры

      Kenwood DDX9020DABS для Toyota Hilux N80 Stereo Upgrade | с 2016 по 2020 год

      Complete Stereo Solutions, серия DMX9021S

      1199,00 $   1079,10 $

      или 4 платежа по 299,75 $ с постоплатой

      4 Распродажа!

      Выберите параметры

      Kenwood DDX9020DABS для Subaru BRZ Обновление стереосистемы |

        или 4 платежа по

      5 с постоплатой 9 0005 Распродажа!

      Выберите опции

      Kenwood DDX9020DABS для Isuzu Dmax Stereo Upgrade | 2012 to 2020

      Complete Stereo Solutions, DMX9021S Series

      $1,299. 00   $1,169.10

      or 4 payments of $324.75 with Afterpay

    2021 Archives – Carbon Car Systems

    Showing all 23 results

    Sort by popularitySort by средний рейтингСортировать по последнимСортировать по цене: от низкой к высокойСортировать по цене: от высокой к низкой
    • Распродажа!

      Добавить в корзину

      Комплект камеры заднего вида для заводского экрана Toyota Hilux 2020–2023 | AutoChimp AC-TOY-RC6

      Камеры заднего вида

      189,00 $   170,10 $

      или 4 платежа по 47,25 $ с постоплатой

    • 4

      5!

      Добавить в корзину

      Крышка фонаря ремня безопасности AutoChimp для Toyota Hilux серии N80 | AC-TOY-SEATBELT

      Комплексные стереосистемы, аксессуары для установки

      30,00 $   27,00 $

      или 4 платежа по 7,50 $ с постоплатой

    • Распродажа!

      Выберите опции

      Переключатель активации камеры заднего вида AutoChimp для Toyota 2020–2023 | AC-TOY-CAMON-2020

      Камеры заднего вида

      99,00 $ – 119,00 $
      89,10 $ – 107,10 $

      5 Распродажа!

      В корзину

      Комплект двойной камеры AutoChimp для Toyota Hilux 2020–2023 гг.

      | AC-TOY-DUAL-2020 Камеры заднего вида

      199,00 $   179,10 $

      или 4 платежа по 49,75 $ с доплатой

    • Распродажа!

      Выберите опции

      Комплект для установки стереосистемы AutoChimp Kenwood для Toyota | 2012–2023

      Комплекты для установки стереосистем

      189,00 $ – 368,00 $
      170,10 $ – 331,20 $5

      00

      Выберите опции

      Комплект для установки стереосистемы AutoChimp Kenwood для Mitsubishi | с 2013 по 2023 год

      Installation Accessories, Stereo Installation Kits

      $239.00 – $368.00
      $215.10 – $331.20
    • Out of Stock

      Select options

      Kenwood DMX7022S for Mitsubishi Triton MQ MR Stereo Upgrade |

      899,00 $   809,10 $

      или 4 платежа по $ 212,25 с постоплатой

      • 55555 0005 Распродажа!

      Выберите опции

      Kenwood DDX9020DABS для Mitsubishi Triton MQ MR Stereo Upgrade | 2015–2021

      Complete Stereo Solutions, серия DMX9021S

      1199,00 долл. США   1079,10 долл. США

      или 4 платежа по 299,75 долл. США с постоплатой 90!

      Выберите опции

      Kenwood DMX9720XDS для стереосистемы Toyota Hilux N80 | 2016–2023

      Комплексные решения для стереосистем

      1 999,00 долл. США   1799,10 $

      или 4 платежа по 449,75 $ с постоплатой

    • Распродажа!

      Выберите опции

      Kenwood DMX9720XDS для стереосистемы Mitsubishi Triton MQ MR | 2016–2023

      Complete Stereo Solutions

      1 899,00 $   1 709,10 $

      или 4 платежа по 449,75 $ с постоплатой

    • !

      Добавить в корзину

      Kenwood DMX8521S Стерео AV цифровой мультимедийный блок | USB-C + HDMI

      Автомагнитолы

      949,00 $   854,10 $

      или 4 платежа по 237,25 $ с постоплатой

    • Распродажа!

      Добавить в корзину

      Kenwood DMX7522S Stereo 6,8 ″ цифровой медиа -единицы

      Car Stereos

      $ 849,00 $ 764. 10

      OR 4 Payments of $ 212.25.

      Выберите опции

      Kenwood DMX7022S Stereo 6,8″ Digital Media Unit

      Автомобильные стереосистемы, серия DMX7

      749,00 $   674,10 $

      или 4 платежа по 187,25 $ с постоплатой

    • Распродажа!

      Выберите опции

      Kenwood DMX8521S для Isuzu MUX Stereo Upgrade |

      1199,00 $   1079,10 $

      или 4 платежа по 299,75 $ с постоплатой 90!

      Выберите параметры

      Kenwood DMX8521S для Isuzu Dmax Stereo Upgrade | 2012–2020 все модели

      Автомобильные аудиосистемы, автомобильные стереосистемы, комплектные стереосистемы

      1099,00 $   989,10 $

      или 4 платежа по 274,005 $ с постоплатой!

      В корзину

      Kenwood DMX8521S для Subaru BRZ Обновление стереосистемы | 2016–2022

      Автомобильные стереосистемы, комплексные стереосистемы

      1,09 $9. 00   989,10 $

      или 4 платежа по 274,75 $ с постоплатой

    • Распродажа!

      В корзину

      Kenwood DMX8521S для Toyota Landcruiser Обновление стереосистемы |

        899,10 $

      или 4 платежа по 249,75 $5 после оплаты

      !

      В корзину

      Kenwood DMX8521s для Toyota Hiace Обновление стереосистемы | с 2007 по 2019 год

      Автомобильные стереосистемы, комплектные стереосистемы

      999,00 $   899,10 $

      или 4 платежа по 249,75 $ с постоплатой

    • Распродажа!

      Добавить в корзину

      Kenwood DMX8521S для Toyota 86 Stereo Upgrade |

      1 129,00 $   1 016,10 $

      или 4 платежа по 282,25 $

      • 5 с постоплатой!

      Выберите опции

      Kenwood DMX8521S для обновления стереосистемы Mitsubishi Triton MQ MR |

      Автомобильные стереосистемы

      1149,00 $   1034,10 $

      или 4 платежа по 287,25 $5 с постоплатой 9!

      Выберите опции

      Автомобильная магнитола Stinger HEIGh20 для Isuzu MUX | 2012–2020

      Автомобильные стереосистемы, комплексные решения для стереосистем

      1 999,00 долл. США   1 799,10 долл. США

      или 4 платежа по номеру 499,75 $ с постоплатой

    • Распродажа!

      Выберите опции

      Stinger HEIGh20 Автомобильная магнитола для Isuzu Dmax |

        1 799,10 $

      или 4 платежа по 499,75 $ с постоплатой

    • !

      Добавить в корзину

      AutoChimp AC-SUB-HRN Kenwood Стерео жгут для моделей Subaru | 2015–2022

      Принадлежности для установки

      $ 169,00 $ 152,10

      или 4 Платежи $ 42,25 с Afterpay

    Autochimp Archives – Carbon Car Systems

    15. Стоимость 1–24 -й архивы

    . 40015. 40015. 40015 All All All All All All All All All All All All All All All All All All All All All All All All All All All All All All All All All -Systems

    . по среднему рейтингуСортировать по последнимСортировать по цене: от низкой к высокойСортировать по цене: от высокой к низкой

    • Распродажа!

      Добавить в корзину

      Комплект камеры заднего вида для заводского экрана Toyota Hilux 2020–2023 | Авточимп AC-TOY-RC6

      Камеры заднего вида

      189,00 $   170,10 $

      или 4 платежа по 47,25 $ с доплатой

    • Распродажа!

      Добавить в корзину

      Крышка фонаря ремня безопасности AutoChimp для Toyota Hilux серии N80 | AC-TOY-SEATBELT

      Полные стереосистемы, аксессуары для установки

      30,00 $   27,00 $

      или 4 платежа по 7,50 $ с постоплатой

    • Распродажа!

      Выберите опции

      Переключатель активации камеры заднего вида AutoChimp для Toyota 2020–2023 | AC-TOY-CAMON-2020

      Камеры заднего вида

      99,00 $ – 119,00 $
      89,10 $ – 107,10 $

      5 Распродажа!

      Выберите опции

      Переключатель активации камеры заднего вида AutoChimp для Toyota 2010–2019 | AC-TOY-CAMON-2010

      Камеры заднего вида

      99,00 $ – 119,00 $
      89,10 $ – 107,10 $
    • Распродажа!

      Добавить в корзину

      Адаптер RCA для сверхмощных камер Autochimp, 4 контакта на RCA | AC-HEAVY-RCA

      Камеры заднего вида

      20,00 $   18,00 $

      или 4 платежа по 5,00 $ с постоплатой

    • Распродажа!

      В корзину

      Комплект двойной камеры AutoChimp для Toyota Hilux 2020–2023 гг.

      | AC-TOY-DUAL-2020 Камеры заднего вида

      199,00 $   179,10 $

      или 4 платежа по 49,75 $ с постоплатой

    • Распродажа!

      В корзину

      Комплект двойной камеры AutoChimp для Toyota Hilux 2016–2020 гг. | AC-TOY-DUAL-2016

      Аксессуары для установки, камеры заднего вида

      199,00 $   179,10 $

      или 4 платежа по 49,75 $ с постоплатой

      5!

      Выберите опции

      Kenwood DMX820WS для Toyota Hilux N80 Обновление стереосистемы | с 2016 по 2020 год

      Complete Stereo Solutions

      1099,00 $   989,10 $

      или 4 платежа по 262,25 $ с постоплатой

    • Распродажа!

      Выберите опции

      Комплект для установки стереосистемы AutoChimp Kenwood для Toyota | 2012–2023

      Комплекты для установки стереосистемы

      189,00 $ – 368,00 $
      170,10 $ – 331,20 $5

      00

      Добавить в корзину

      Обновление стереосистемы Kenwood DMX820WS для FJ Cruiser | с 2007 по 2015 год

      Complete Stereo Solutions

      849,00 $   764,10 $

      или 4 платежа по 199,75 $ с постоплатой

    • Распродажа!

      Добавить в корзину

      Kenwood DMX820WS для Toyota Landcruiser Stereo Upgrade 200 Series |

        764,10 $

      или 4 платежа по 199,75 $ с постоплатой

      • 90!

      В корзину

      Kenwood DMX820WS для Toyota Landcruiser Stereo Upgrade 70 78 & 79 Series |

        764,10 $

      или 4 платежа по 199,75 $ с постоплатой

      90!

      Добавить в корзину

      Обновление стереосистемы Kenwood DMX820WS для Toyota Hilux | 2014–2015 ~ N70

      Комплексные стереорешения

      899,00 $   809,10 $

      или 4 платежа по $212,25 с постоплатой

    • Распродажа!

      Добавить в корзину

      Kenwood DMX820WS для Subaru Impreza Обновление стереосистемы |

        854,10 $

      или 4 платежа по 224,75 $ с постоплатой

      • 90!

      Добавить в корзину

      Обновление стереосистемы Kenwood DMX820WS для Toyota Camry | 2012–2018

      Комплексные стереорешения

      949,00 $   854,10 $

      или 4 платежа по 224,75 $ с постоплатой

    • Распродажа!

      Добавить в корзину

      Обновление стереосистемы Kenwood DMX820WS для Toyota Rav4 |

        854,10 $

      или 4 платежа по 224,75 $ с постоплатой

      • 90!

      Добавить в корзину

      Kenwood DMX820WS для Subaru Forester SJ Обновление стереосистемы | с 2014 по 2015 год

      Complete Stereo Solutions

      949,00 $   854,10 $

      или 4 платежа по 224,75 $ с постоплатой

    • Распродажа!

      Добавить в корзину

      Kenwood DDX920WDABS для Toyota Landcruiser Stereo Upgrade 200 Series |

        1 169,10 $

      или 4 платежа по 299,75 $ с постоплатой

    • !

      В корзину

      Kenwood DDX920WDABS для Toyota FJ Cruiser Stereo Upgrade | 2007 to 2015

      Complete Stereo Solutions

      Rated 5. 00 out of 5

      $1,299.00   $1,169.10

      or 4 payments of $299.75 with Afterpay

    • Sale!

      Выберите опции

      Комплект для установки стереосистемы AutoChimp Kenwood для Mitsubishi | 2013–2023

      Принадлежности для установки, комплекты для установки стереосистемы

      239,00 $ – 368,00 $
      215,10 $ – 331,20 $
    • Распродажа!

      Выберите опции

      Kenwood DMX7022S для обновления стереосистемы Subaru Impreza |

      999,00 $   899,10 $

      или 4 платежа по $ 232,25 с постоплатой

      45

      4

      Выберите опции

      Kenwood DDX9020DABS для обновления стереосистемы VW Amarok | с 2011 по 2015 год

      Complete Stereo Solutions, серия DMX9021S

      1 249,00 долл. США   1 124,10 долл. США

      или 4 платежа по 312,25 долл. США с постоплатой

      4 Распродажа 9!

      Выберите параметры

      Kenwood DDX9020DABS для обновления стереосистемы Subaru Impreza | 2008–2011

      Complete Stereo Solutions, серия DMX9021S

      1199,00 долл. США   1079,10 долл. США

      или 4 платежа по 299,75 долл. США

        1 с постоплатой
      • Распродажа!

        Выберите опции

        Kenwood DMX9720XDS для Ford Ranger PX1 Stereo Upgrade | 2012–2015

        Complete Stereo Solutions

        2 199,00 долл. США   1 979,10 долл. США

        или 4 платежа по 499,75 долл. США с камерой резервного копирования

        ? | Клуб Тесла Моторс

        Добро пожаловать в Tesla Motors Club

        Обсудите Tesla Model S, Model 3, Model X, Model Y, Cybertruck, Roadster и многое другое.

        Регистр

        • Хотите удалить рекламу? Зарегистрируйте учетную запись и войдите в систему, чтобы видеть меньше рекламы, и станьте участником поддержки, чтобы удалить почти всю рекламу.

        JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

        #1
