6 акпп powershift: устройство и принцип работы, плюсы и минусы

Содержание

6DCT450, 6DST470, DST250 Getrag Описание Проблемы

Все АКПП

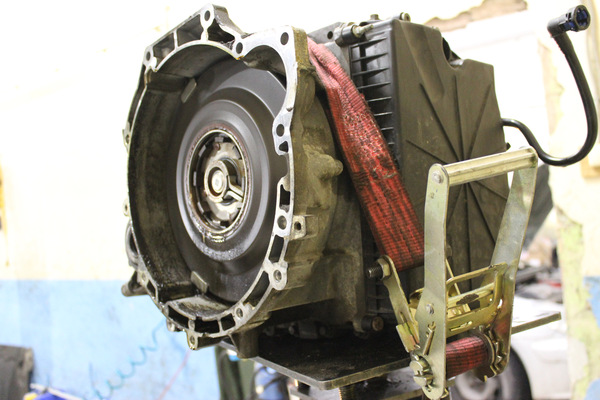

Powershift 6DCT450 (MPS6), 6DCT470 (SPS6), DCT250 (DPS6)

Гетраг организовал совместные предприятия с автопроизводителями и вместе они запустили в серию два различных автомата\робота по типу конструкции корзины двойного сцепления:

– в 2008 г.- WD (Wet Dual Clutch – мокрое сцепление) – привычное гидравлическое управление и работа в среде масла и с 2010 года – DD (Dry Dual Clutch – сухое сцепление)- электронно-гидравлическое управление. Европейские коробки выпускаются на родине одеколона – в немецком Колоне.

Гетраг для своей роботизированной трансмиссии Powershift употребляет аббревиатуру – DCT (Dual-clutch transmission). Имеются модификации: – с сухим сцеплением DPS6 (6DCT250) для 1.5 литровых французских авто и фордовских до 2-х литров.

– с WD мокрым сцеплением SPS6 (6DCT470) для японцев Мицубиши (Galant Fortis, Lancer, Outlander, а с 2010 года cX).

– с WD “мокрым” сцеплением 6DCT450 – для американских Крайслера, Форда (DPS6/MPS6), английских Лэндроверов и европейских Вольво (MPS6). DCT Ford являются самыми ремонтируемыми коробками на нашем рынке.

**Об особенностях , маркировке, модификациях**
Принципиальное отличие от ступенчатых коробок – это вместо задумчивого, но амортизирующего гидротрансформатора с турбинами используется быстрый и отзывчивый двойной барабан сцепления, который заменяет все остальные пакеты фрикционов внутри АКПП. Это конструктивное развитие мерседесовской идеи, что раскручивать вал коробки должны не “вентиляторы” турбин в масле, а фрикционы блокировки. И внутрь конструкции гидротрансформатора вместо турбин удалось “запихнуть” два сцепления блокировки, которые подключаются параллельно, а не последовательно. Схема работы: – два сцепления (синее-4 и желтое-6 ) подключают по очереди разные валы (полый наружный и цельный внутренний) выбирая передачи 1-3-5 и 2-4-6. Подробнее о принципе работы этих коробок описано на странице – ДСГ DQ250. По классификации Гетраг DCL, L – означает продольное (longitudinal) расположение трансмиссии Dual Clutch для заднего привода, DCT – (Т – transversal \поперечное расположение для переднего привода). Первая цифра 7DCT – количество скоростей. Цифры 450 (750…250) – рекламируемый передаваемый момент в Н-м, но до которого программисты стараются не допускать слишком эмоциональных водителей. Методом проб и дорогих ошибок рынок машин поделился таким образом, что для DCT с низким крутящим моментом (до 300 Нм) рациональнее устанавливать коробки с сухим сцеплением. А для мощных и дорогих машин конкурентным преимуществом пользуется “мокрое” сцепление. Все это связано с конструктивной сложностью двойного барабана DCT, малейший износ фрикционов которого приводит к плохо контролируемым вибрациям и превосходству ступенчатых коробок Айсин и ZF. Форд для своих Фиеста, C-Max, и др. с двигателями до 250Нм крутящего момента в 2010-м году запустил 6-ти скоростную DPS6 или DCT250 с сухим сцеплением.

Типичные проблемы коробок DCT WD (с мокрым сцеплением)

Основная конструктивная идея по переключению передач для DCT WD взята у ступенчатых коробок и переключения производятся с помощью гидравлики и соленоидов, которыми управляет компьютер трансмиссии. И соответственно многие возрастные болезни родственны типичным болезням ступенчатых коробок: Механическая фрикционная взвесь из горячего масла забивает клапана гидроблока и соленоидов, попадает на трущиеся поверхности и способствует износу алюминия, вибрациям и залипаниям клапанов, особенно когда фрикционы изношены.

Что ведет к цепной реакции износа металла и дальнейшего загрязнения масла.

Однако еще большим пачкуном масла здесь является заменитель «бублика» — двойная корзина сцепления 121550. А также слабым местом является демпфер с пружинами, который заменяет гидротрансформатор и довольно быстро теряет заводские зазоры. Из-за чего эти двойные пружины начинают «болтаться» в своих каналах и съедать металл направляющих. Кроме грязи демпфер порождает вибрации, которые убивают крышку с манжетой и остальные узлы «железа» этого автомата.

В 6DCT450 предусмотрели еще более емкий

наружный фильтр – 121013 по сравнению с вариаторами. Масло для этой коробки требует чистоты и своевременной замены. Проверяется и выставляется уровень по переливной пробке при температуре +40°С. При дальнейшем нагревании должно начать выливаться масло, по прозрачности которого и определяют необходимость замены. Агрессивная езда может потребовать замены уже после пробега в 30-50 ткм. Аккуратная езда позволяет менять масло с фильтром реже.

К типу масла неприхотлива.

Фильтров-картриджей существует несколько модификаций, различных для DCT450 … DCT470. Фильтр тонкой очистки обычно входит в ремкомплект Оверол Кит для замены во время капремонта. По скорости загрязнения наружного фильтра можно косвенно оценить износ корзины.

При переборке меняют и главный фильтр гидроблока — 121010. Который к тому времени обычно уже полностью забит грязью и может заметно блокировать циркуляцию масла. В капремонт эти автоматы обычно приходят уже с симптомами болезней.

И после диагностики обычно заказывают комплект расходников корзины (пружины и ретейнеры), крышку-манжету, фильтры, Ремкомплект прокладок и фрикционные\ стальные диски. Иногда эти детали берут по отдельности, но с перерывом в несколько недель.

Подобрать ремкомплекты – нажми клавишу слева

Для полной переборки DCT450 заказывают Ремкомплект прокладок (ОверолКит), фильтры (если нет в оверолките), комплекты пружин, пластиковых проставок и вошеров для демпфера и фрикционы со стальными дисками для обоих сцеплений. Всегда меняют крышку-сальник корзины.

Замена фильтра с маслом – типичное и рекомендуемое обслуживание WD коробок Powershift. Наиболее распространены в этом обслуживании коробки Форд\Вольво MPS6 (6DCT450). Фильтр тонкой очистки – 121013. Меняется при каждой смене масла, чтобы беречь сцепление, гидроблок и соленоиды. Фильтр гидроблока 6DCT450 — 121010B. Имеет двойную фетровую мембрану. Меняют при капремонте. Фильтр для Мицубиши SPS6 (6DCT470) при капремонте – 121010C. Масло (Dual Clutch), под которое производитель настраивал компьютеры – у каждого свое и коробка довольно капризна к качеству и типу масла. Особенно заметно это начинает чувствоваться по мере старения масла, фрикционов и соленоидов. Смену масла производят на специализированных сервисах, мастерами, имеющими опыт ремонта этих коробок. И чем чаще меняется масло, тем дольше можно будет проездить на машине до капремонта коробки. Первую смену масла можно провести после 50-60 ткм при более-менее спокойной манере вождения. Уровень масла и его чистота критически важны для коробки, поэтому для взрослой коробки рекомендуется при каждой возможности доливать масло ATF и по сливающемуся маслу из контрольной пробки убедиться, что уровень масла выставлен верно. (- уровень масла проверяется при прогретой коробке и работающем двигателе).
— Ремкомплект прокладок и сальников DCT450 – № 121002. Одинаково часто заказывают ремкомплекты: более полный от Пресижн и чуть более дорогой от Транстек. Ремкомплекты содержат минимально необходимые расходники и прокладки, которые чувствительно влияют на работу этой тонко настроенной коробки. Довольно заметно влияет на работу трансмиссии и соленоидов износ тефлоновых колец суппорта 121199. Кольца меняются очень часто при локальных бюджетных ремонтах «освежить». Для DPS6 (DCT250) свой ремкомплект сальников и колец 127002. Но более важным фактором для капремонта ДСГ является износ фрикционов, которые нагружены на порядок сильнее, чем фрикционы ступенчатых коробок. Комплект фрикционов для двойного барабана DCT450 -№ 121003. Примечание: – фрикционы имеют несимметрично ориентированные насечки, по которым циркулирует масло и требуют правильной установки при монтаже. Износ этих капризных фрикционов даже до половины толщины недопустим и приводит к вибрациям и перегреву, а также к ускоренному износу соленоидов-электрорегуляторов. Комплект стальных дисков заказывают при каждой переборке – № 121004.

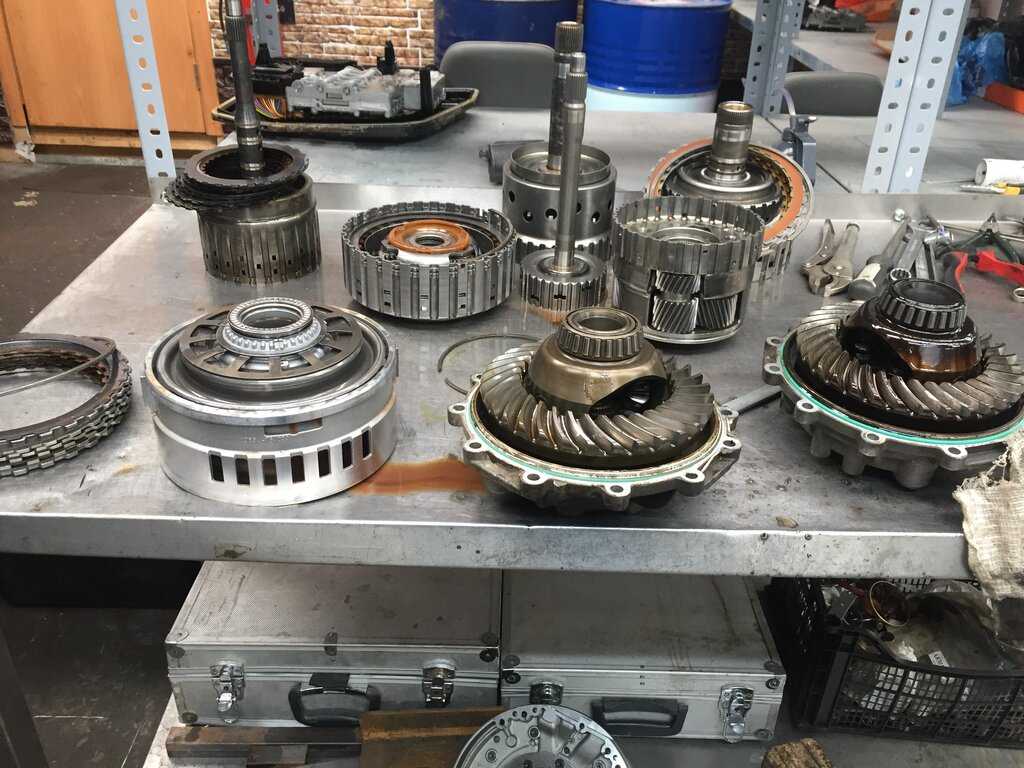

Для капремонта переборки 6DCT450 всегда заказывают комплект расходников демпфера: пружин – 121800 и ретейнеров-клипс – 121698. Износ клипс и вошеров («сухарики» у Фордов – 121200), ослабление пружин приводит к нештатным толчкам и вибрациям, что негативно влияет на работу фрикционов и самой корзины. Сухарики-вошеры стали делать усиленными, большей длины (37. 5 мм вместо 33 мм), чтобы уменьшить на них нагрузку и увеличить ресурс.
Сама корзина сцепления сделана с необычно высокой степенью точности комплектующих, так как здесь в один узел собраны фрикционы всех пакетов сцепления и элементы гидротрансформатора, поэтому уже при небольшом износе или отклонении от заводских допусков сцепление начинает работать с ударами\толчками и запускает цепную реакцию износа. Так же опасными для коробки становятся куски раскрошившегося от перегревов и динамической нагрузки пластика ретейнеров. Корзина разбирается с помощью специального ключа 121419B. (слева) Проблемы корзины часто прогнозируют по состоянию (подтеканию) крышки-сальника 121070. Крышка-манжета — очень хрупкий расходник, в первую очередь изнашивается от нештатных вибраций – 121070. C поршнями и крышкой этой коробки работают как с хрупким предметом, не допуская даже прикосновений пальцами к резиновому фартуку. Монтаж крышки 070 производится со специальным инструментом, иначе из-за неидеальной установки ее перекашивает и повторяется проблема с подтеканиями. Так же на герметичность сальника крышки влияет точная диагностика и устранение всех проблем демпфера, сцепления. В последнее время стали устанавливать пружинку резинового фартука, аналогичную сальникам.
Часто при переборке коробки со сгоревшими фрикционами меняют поршни обоих пакетов сцепления — 121008.
Замена гидроблока 121740 — редкий случай, чаще промывают и чистят или ищут БУ гидроблок. Отдельно — гидравлическую часть с соленоидами, отдельно — электрику мехатроника. Соленоиды PWM загрязняются осадком из масла и начинают «заедать», то есть срабатывают не мягко изменяя давление, а с зависаниями и толчками. Пока износ не критичный, промывка может помочь и продлить ресурс соленоидов. Проверяются на стенде и по результатам диагностики чистятся/промываются (ультразвуком или промывкой) до полного восстановления штатной работы. Новые соленоиды пока не заказываются мастерами из-за слишком высокой цены.

Менее распространены в ремонте Мицубишевские SPS6 (6DCT470). Они конструктивно значительно отличаются от немецких автоматов, но некоторые расходники взаимозаменяемы. Япония вообще считает, что спокойные вариаторы более перспективны, чем нетерпеливые роботы ДСГ. Как говорили мудрецы: «Кроткие наследуют Землю», а «терпеливые водители не нуждаются в капремонте автоматов».

Еще реже встречаются в ремонте – коробки Пауэршифт DD с сухим сцеплением PS250 (6DCT250), которые используют для переключений электромоторы-приводы.

Мануал для ремонта 6DCT450 и 6DCT470 уже выпущен американской ATSG, который можно найти с помощью гугла в сети.

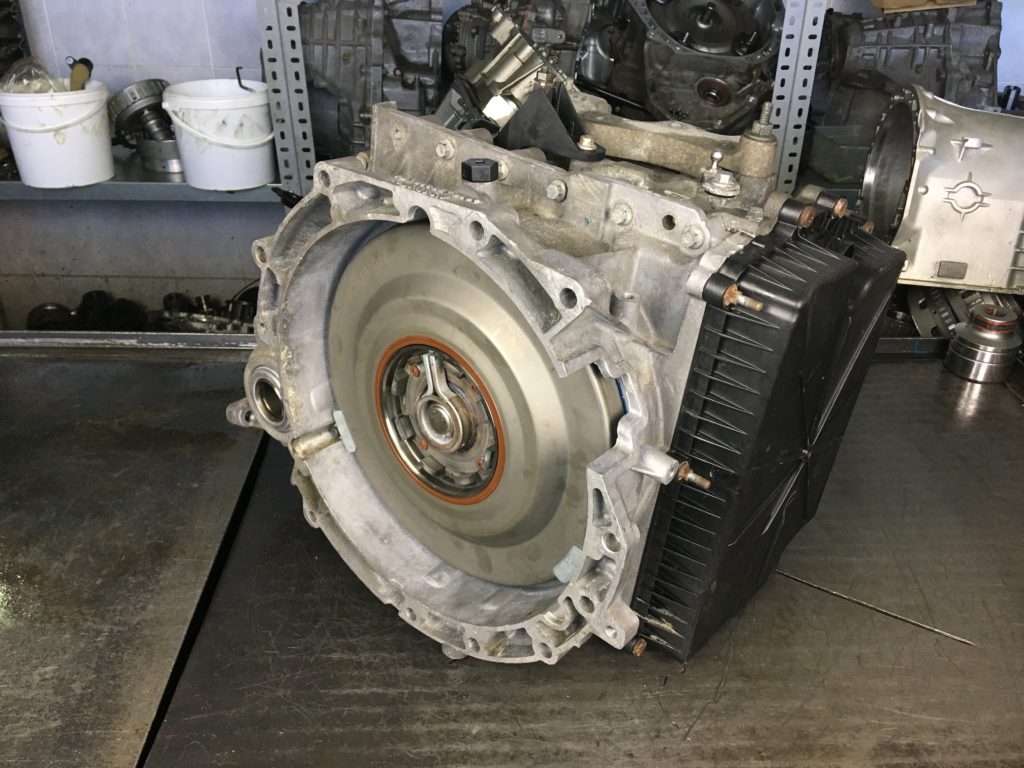

На каких авто устанавливалось семейство трансмиссий MPS6 (6DCT450):

LAND ROVER	FREELANDER(LR2)	2010-..11	UK	6 SP F/AWD	L4 2. 0L 2.2L	MPS6(6DCT450)	WD Clutch
LAND ROVER	RANGE ROVER LRX	11	UK	6 SP 4X4	L4 2,0L 2.2L	MPS6(6DCT450)	WD Clutch
VOLVO	C30/C30 R	2008-..11	BEL	6 SP FWD	L4 1.6L 2.0L	MPS6(6DCT450)	WD Clutch
VOLVO	C70	08-..11	SWE	6 SP FWD	L4 1.6L 2.0L	MPS6(6DCT450)	WD Clutch
VOLVO	S40	08-..11	BEL CHN	6 SP FWD	L4 2.0L	MPS6(6DCT450)	WD Clutch
VOLVO	S/V60	10-..11	CHN SWE	6 SP FWD	L4 1.6L 2.0L	MPS6(6DCT450)	WD Clutch
VOLVO	S80	09-..11	SWE	6 SP FWD	L4 1.6 2.0L	MPS6(6DCT450)	WD Clutch
VOLVO	V50	08-. .11	BEL	6 SP FWD	L4 2.0L	MPS6(6DCT450)	WD Clutch
VOLVO	V70	09-..11	SWE	6 SP FWD	L4 1.6L 2.0L	MPS6(6DCT450)	WD Clutch
VOLVO	XC60	10-..11	BEL	6 SP FWD	L4 2.0L	MPS6(6DCT450)	WD Clutch
VOLVO	XC90	10-..11	SWE	6 SP FWD	L5 2.4L	MPS6(6DCT450)	WD Clutch
Ford	C-MAX	2008-..		6 SP FWD	L4 1.6L 2.0L	MPS6(6DCT450)	WD Clutch
Ford	FOCUS, S-MAX, Fiesta	2008-..		6 SP FWD	L4 1.6L 2.0L 2.5L	MPS6(6DCT450)	WD Clutch
Ford	GALAXY	2010-..		6 SP FWD	L4 2,0L 2.2L	MPS6(6DCT450)	WD Clutch
Ford	KUGA	2010-. .		6 SP FWD	L4 2,0L 2.2L 2.5	MPS6(6DCT450)	WD Clutch
Ford	MONDEO	2010-..		6 SP FWD	L4 2,0L 2.2L 2.5	MPS6(6DCT450)	WD Clutch

Примерный ассортимент запчастей для ремонта этой АКПП

Актуальную цену и наличие – можно узнать, нажав номер детали.

Полное наименование	Код, узнать наличие\цену
Комплект уплотнений и сальников, DCT250 (6DCT250, DPS6) FORD Overhaul Kit 2010-2013	121002A
Комплект Прокладок и Сальников с фильтром-картриджем, пистонами для вилок переключения, без поршней, DCT450 (6DCT450), MPS6 FORD/VOLVO/LAND ROVER 2007-11 (Ремкомплект\ Оверол кит\ Overhaul Kit)	121002B
Комплект Прокладок и Сальников без поршней, с фильтром-картриджем, SPS6 (DCT470, W6DGA)-6 Speed Dual Clutch (DSG) 2009-12 (Ремкомплект\ Оверол кит\ Overhaul Kit)	121002C
Комплект фрикционных дисков, Friction pack Getrag DCT450/(6DCT450)MPS6 /DCT470 (SPS6, W6DGA) (DSG)	121003BC
Комплект стальных дисков (в комплекте стальной диск 2. 0мм–8шт, 2.2мм–2шт), DCT450/(6DCT450)MPS6 /DCT470 (SPS6, W6DGA) (DSG) LandRover, Ford, Volvo, Chrysler, 2007-11	121004BC
Мастеркит DCT450(6DCT450)MPS6 FORD/MITSUBISHI/VOLVO/LAND ROVER(EVOQUE) (Комплект прокладок и сальников, всех фрикционов и сталей) Master kit, состоит из комплектов 121002B-TK + 121003BC-EM + 121004BC	121007B
Комплект обрезиненных поршней, 4 штуки DCT450/(6DCT450)MPS6 /DCT470 (SPS6, W6DGA) 2008-up	121008BC
Внутренний фильтр гидроблока, Filter DCT450(6DCT450)MPS6 FORD/MITSUBISHI/VOLVO/LAND ROVER(EVOQUE)	121010B
Внутренний фильтр гидроблока, DCT470/SPS6(6DCT470), PEUGEOT/MITSUBISHI/CITROEN	121010C
Фильтр картридж, DCT450/(6DCT450)MPS6 /DCT470 (SPS6, W6DGA)	121013BC
Комплект: картридж-фильтр и наружный корпус. DCT450/(6DCT450)MPS6 /DCT470 (SPS6, W6DGA)	121013BCK
Крышка передняя обрезиненная, Front Cover, DCT450 (DSG)/ 6DCT-450/MPS6 2005-Up	121070B
Крышка передняя обрезиненная c фиксирующей ПРУЖИНОЙ, Front Cover, DCT450 (DSG)/ 6DCT-450/MPS6 2005-Up	121070BA
Крышка передняя обрезиненная, Front Cover, DCT470 (DSG)(отличается от DCT450) (бывшая 131070C)	121070C
Cальник полуоси левый/правый, DCT450 AXLE (62x38x13)	121076B
Фрикционный диск, Friction plate K2(C2) (2-4-6) (32Tx1. 9x142x180.1 зубья снаружи) DCT450/(6DCT450)MPS6 /DCT470 (SPS6, W6DGA) 2008-Up	121100BC
Фрикционный диск, Friction plate (34Tx1.9x142x193.5 зубья снаружи) K1(C1)1st-3rd-5th, Reverse DCT450/(6DCT450)MPS6 /DCT470 (SPS6, W6DGA) 2008-Up	121110BC
Стальной диск DCT450 (DSG)/ DCT470 (DSG) Steel plate, K1/K2 [42х2х173] (зубья внутрь)	121120B
Стальной диск DCT450 (DSG)/ DCT470 (DSG) Steel plate, K1/K2 [42х2.2х173] (зубья внутрь)	121120BA
Комплект пластиковых шайб (4 штуки), 6DCT450 (MPS6) Washer Kit	121200B
Комплект “сухарей” корзины сцепления из 9-ти штук, пластиковые, улучшенные, синего цвета, длиной 37,5мм, 6DCT450 (MPS6) FORD, Thrust Washer Kit	121200BB
Комплект “сухарей” корзины сцепления из 9-ти штук, пластиковые, обычные, длиной 33мм, 6DCT450 (MPS6) FORD, Thrust Washer Kit	121200BC
Подшипник ступицы сцепления передний (не разрезной) (52мм посадочное, 11,7 ширина) DCT450	121262B
Датчик скорости, DCT450 (6DCT450) FORD	121436B
Комплект многодискового сцепления в сборе, Drum DCT450(6DCT450)MPS6, Ford Mondeo 2007-2014	121550BA
Комплект многодискового сцепления в сборе, неразборный, ребилд (восстановленное заводом-изготовителем) DCT450 (6DCT450) MPS6, Ford	121550C
Комплект пластиковых ретейнеров (клипсы) корзины сцепления DCT450/(6DCT450)MPS6 /DCT470 (SPS6, W6DGA) (DSG) LandRover, Ford, Volvo, Chrysler, 2007-up (Меняется вместе с позицией 121800BC+121200B)	121698BC
Комплект демпферных пружин корзины сцепления DCT450/(6DCT450)MPS6 /DCT470 (SPS6, W6DGA) (DSG) LandRover, Ford, Volvo, Chrysler, 2007-up (Меняется вместе с позицией 121698BC + 121200B)	121800BC
Вилка переключения 2-4 передач DCT450	121842B
Вилка переключения передач DCT450	121842BB
Комплект уплотнений и сальников, DCT250 (6DCT250, DPS6) FORD Sealing Kit 2010-2013	127002
Сальник (28х20х6) DCT250 (6DCT250, DPS6) Входного вала внутренний	127070A
Сальник (62х40х8,6) DCT250 (6DCT250, DPS6) Входного вала внешний	127070
Электромотор привода сцепления DCT250/DPS6/PS195	127440

ATPshop. ru — запчасти для ремонта АКПП всех легковых автомобилей

Мы работаем на рынке запчастей АКПП с 2006 года

Контакты

Телефоны:

+79858646580, +7(495)9793330, +7(985)1070888

Адрес:

Москва, ул. Смирновская, 25 корп.10 (БЦ “Смирновский)
Самовывоз заказов: Пн-Чт с 10:00 до 18:00, Пт – до 17:00 (обязательно резервирование деталей).

ICQ:

load time: 0,0761 s, source: cache

arrow_upward

Проблемы коробки powershift. Все о роботе.

Коробка Powershift Ford — принцип работы

Конструкция данной коробки передач представляет собой агрегат из сдвоенных параллельных механических коробок передач, которые функционируют независимо друг от друга. Во время движения одна часть муфты включает четные передачи, а другая отвечает за включение нечетных ступеней. Тем самым удается избежать разрыва мощности, что повышает безопасность эксплуатации автомобиля с автоматической коробкой передач. Установлено, что благодаря использованию автоматических коробок передач PowerShift удается снизить расход топлива на 8%.

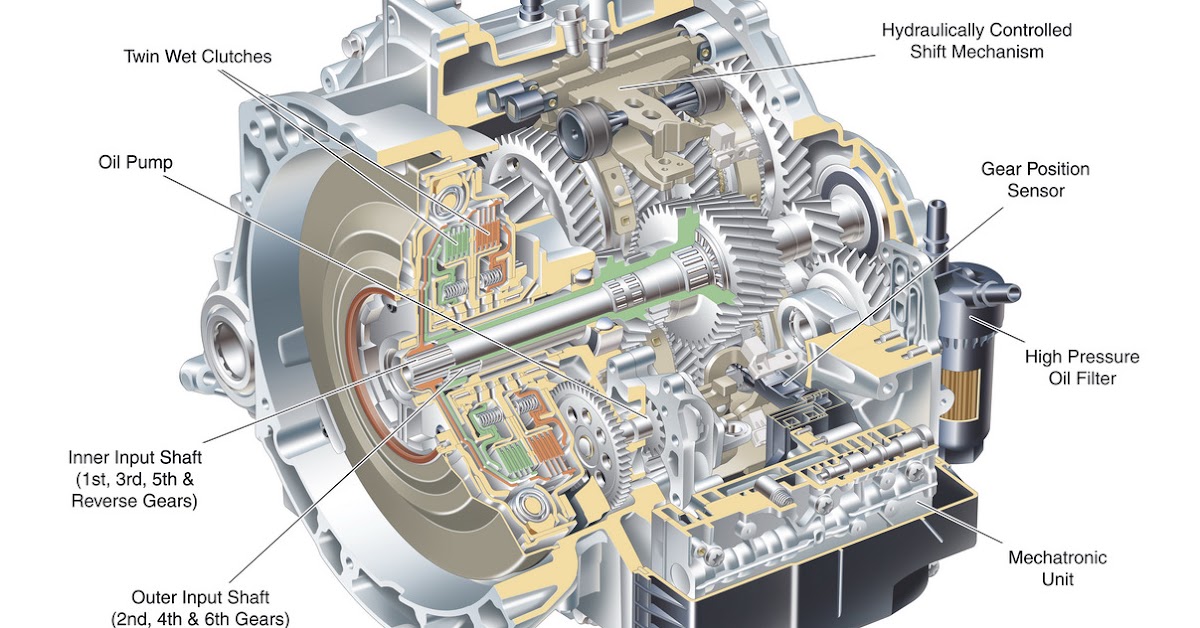

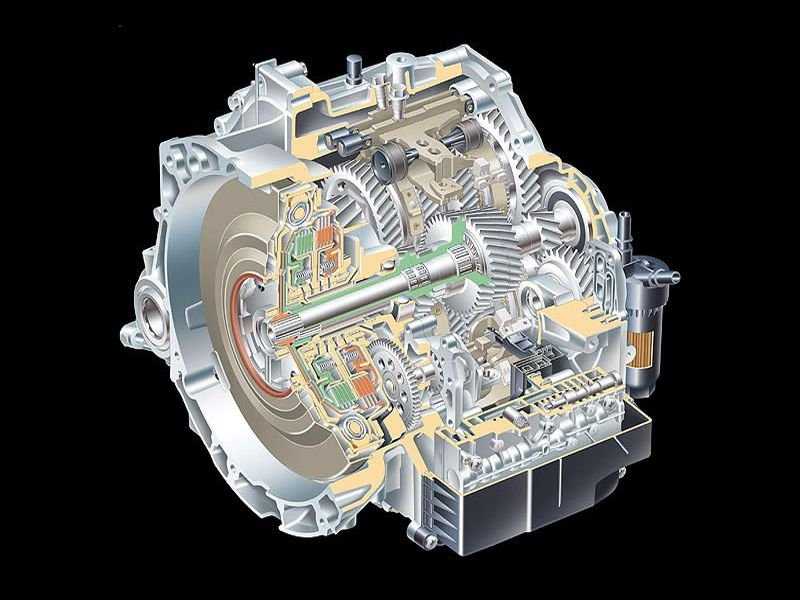

Короба передач Power Shift схема

На какие автомобили устанавливается Powershift

Данная модификация преселективных коробок передач устанавливается на автомобиле марки Форд. PowerShift конструктивно относится к коробкам передач с мокрым сцеплением, а так же и сухим. Подобное положительно сказывается на показателях надёжности и безпроблемности эксплуатации коробки передач. В тоже время необходимо помнить об обязательной регулярной смене масла (касательно мокрых коробок). В том случае, если автовладелец пренебрегает процедурой замены масла, могут возникнуть проблемы с охлаждением и смазкой большого количества подвижных элементов. Мы выполняем качественный ремонт Powershift Форд Фокус 3 в Москве, точная диагностика и опыт более 6 лет в обслуживании роботизированных коробок позволяют нам выполнять работу в кратчайшие сроки.

Коробка передач Powershift компактна и устанавливается на различные автомобили

Благодаря своим компактным размерам автоматическая коробка передач PowerShift может с одинаковым успехом устанавливаться как на мощный седан Мондео, так и на компактные автомобили Форд Фокус. АКПП может использоваться при продольном и поперечном расположении двигателя. Подобное позволяет существенно расширить число моделей автомобилей марки Форд и Volvo, на которые устанавливается данная модификация трансмиссии.

ЧИТАЙТЕ ТАКЖЕ DSG — коробка робот от Volkswagen S-Tronic Audi — описание, отзывы и характеристики Преселективная коробка передач: что это?

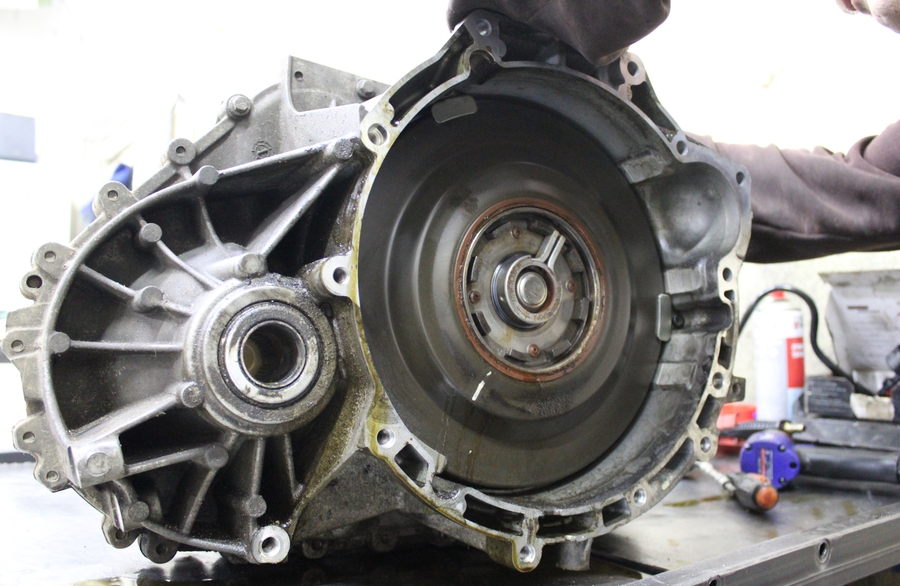

Как устроено двойное сцепление

Что такое Powershift. Чтобы доступно описать устройство Powershift, можно сказать, что оно представлено в виде двух трансмиссий, которые функционируют, используя каждая собственную систему сцепления. Первое сцепление предназначено для передачи мощности на I, III, V передачи; второе – на II, IV, VI соответственно.

Для увеличения эксплуатационного срока элементов сцепления и надежности Powershift, в системе предусмотрена автоматическая регулировка износа. Рабочий ход деталей исполнительного устройства строго ограничен.

Существует две версии трансмиссий Powershift Ford:

европейская;
американская.

Для Powershift Форд Фокус европейского исполнения характерно сцепление сухого типа, все элементы системы погружены в трансмиссионную жидкость.

Версия сухого сцепления чаще встречается на транспортных средствах американского авторынка. Сцепление без масла лучше преодолевает силы сопротивления. Здесь не требуется установка специальных гидравлических систем в виде трубопроводов, охладительных устройств (вентиляторов), насосов и пр.

АКПП Powershift управление

Управление коробкой передач Powershift Форд осуществляется полностью при помощи электроники. Встроенные автоматические системы следят за давлением масла, его температурой и скоростью вращения внутренних валов и муфты. Компьютерный мозг (мехатроник) соотносит обороты двигателя и скорость движения автомобиля. Электроника принимает решение о смене передач и выполняет это максимально быстро. Изменение ступеней происходит в доли секунды и полностью незаметно для водителя. Полностью отсутствуют прерывания мощности, что повышает безопасность при совершении обгонов и других скоростных манёврах. Коробки передач PowerShift имеет функцию ручного переключения, которая позволяет изменять ступени по желанию автовладельца. Отметим, что отдельные модификации коробок передач подразумевают установку на руле специальных подрулевых переключателей, позволяющих автовладельцу выполнять смену ступеней без рычага селектора АКПП.

Как работает АКПП Powershift?

В режиме Драйв автоматика коробки передач сменяет ступени при достижении оборотов в 2500 – 3000 оборотов двигателя в минуту. Имеется возможность включения спортивного режима, при котором коробка передач позволяет раскручивать двигатель до отметки в 5000 – 6000 оборотов в минуту. При этом активируется специальная система, которая позволяет даже при включении ручного режима переключения передач защитить двигатель от длительной работы на высоких оборотах. В данном случае коробка передач не позволит автовладельцам самостоятельно включить пониженную передачу, при которой двигатель будет работать на своих максимальных характеристиках. Тем самым обеспечивается долговечность работы, как самой коробки, так и двигателя автомобиля. Также имеется встроенный датчик температуры масла, который не только определяет температуру смазки, но и анализирует качество смазывающих составов. При необходимости автоматика предупреждает автовладельца об имеющихся проблемах с трансмиссией.

Отзывы о коробке передач PowerShift

Отзывы автовладельцев о коробке передач PowerShift в целом положительны, однако необходимо учитывать факт, что эта автоматическая коробка передач имеет куда более сложную конструкцию, нежели классические автоматы и механика. Неудивительно, что такая усложнённая конструкция привела к ухудшению показателей надёжности. Проблемным местом коробки является муфта и валы, которые работают в условиях повышенных нагрузок. В том случае, если автовладелец не регулярно меняет масло или же использует некачественные смазывающие составы, это неизменно приводит к быстрому выходу из строя подвижных элементов коробки передач. Также не редкость выход из строя управляющей электроники, которая крайне критична к перегреву. Ремонт коробки передач Форд Фокус PowerShift должен выполняться исключительно в сервисных центрах и авторизированных мастерских. Специалисты таких сервисных центров обладают специальным оборудованием, что позволяет с лёгкостью определять имеющуюся проблему в коробке передач и устранять её в максимально короткий срок.

Положительные

Отрицательные

Симптомы неисправности сцепления PowerShift 6DCT450 (MPS6)

Исправная система сцепления обеспечивает качественную передачу мощности от двигателя к колесам. Авто демонстрирует отличные показатели динамики и не требует много топлива на содержание, а при переключении передач не возникает трудностей – все происходит максимально плавно.

На наличие проблем в работе PowerShift 6DCT450 (MPS6) указывает ряд признаков:

сцепление не включается;
при работе прибора возникают рывки;
включение и выключение прибора сопровождает сильный шум.

Перечисленные выше признаки характеризуются целым комплексом причин. Первый может быть связан:

выставленными по ошибке зазорами;
повреждением диска;
поломкой диафрагменной пружины;
нарушением работы педали;
необходимостью дополнительной регулировки педали;
необходимостью смазки подшипника.

Сбои в работе гидравлики могут возникнуть из-за загрязнения. Включение сцепления может сопровождаться проблемами не только при повреждении диска, но и при попадании на него масла даже в небольшом количестве. При недостаточном количестве жидкости также могут возникать перебои в работе. В процессе эксплуатации нажимные пружины ослабевают, что сопровождается сложностями при включении системы. В этом случае достаточно обычной отладки оборудования.

ВАЖНО! Наиболее очевидным признаком, указывающим на поломку системы сцепления, служит чрезмерная вибрация. Ее возникновение связано с плохо закрепленным силовым механизмом, износом оборудования или повреждением комплектующих.

Powershift проблемы — с чем можно столкнуться?

В большинстве случаев по причине неправильной эксплуатации коробки передач и при отсутствии должного сервисного ухода возникают проблемы с PowerShift. Именно поэтому при эксплуатации данной модификации коробок передач рекомендуется выполнять все необходимые процедуры по сервисному обслуживанию трансмиссии. Необходимо также прогревать коробку передач в зимнее время года, что позволит улучшить её смазку и продлит беспроблемный срок эксплуатации АКПП. Наша компания занимается ремонтом PowerShift более 7 лет, если Вам требуется качественное обслуживание, обращайтесь.

Сбой коробки PowerShift

Проблемы у коробки передач PowerShift могут также возникать при активном и агрессивном стиле вождения автомобиля. По отзывам специалистов и владельцев автомобилей с этим типом автоматической коробки передач, данная трансмиссия не любит быстрой езды и частых переключений ступеней.

Преимущества и недостатки КПП Powershift

Тем, кто решил приобрести автомобиль с АКПП модели «Пауэр Шифт», стоит подробнее изучить плюсы и минусы этого вида агрегата. Так, к достоинствам этой коробки передач относятся следующие факторы:

Отсутствие потерь мощности двигателя и его тяги за счет конструктивных особенностей АКПП. Автомобили, оснащенные коробкой Powershift, потребляют примерно на 8% меньше топлива, чем машины с классическим «автоматом». Сдвоенная муфта, работающая со смазкой, позволяет с успехом применять АКПП на машинах с высокооборотистыми двигателями, при этом каких-либо ограничений по передаточным числам не существует. По этой причине коробка Пауэр Шифт хорошо сочетается, например, с современными моторами, работающими на дизельном топливе. Конечно, агрегат не лишен и недостатков. Так, например, АКПП поддерживает режим D (drive), который подходит тем, кто ездит в спокойном стиле, и S (sport) для ценителей динамики и скорости, но не имеет промежуточных вариантов. Владельцы автомобилей, которые оснащены коробкой Powershift на сухом сцеплении, отмечают, что в некоторых случаях мгновенно ускориться не получается (как правило, этот недочет встречается в машинах, оснащенных сухим сцеплением).

Минусом можно считать и то, что в обслуживании элемент довольно дорог, и при получении поломки ремонт нередко проводится за счет владельца, поскольку неисправность не считается гарантийным случаем. К недостаткам относится и необходимость регулярного обслуживания: хотя производитель заверяет, что в АКПП залито масло до конца эксплуатации, рекомендуется менять жидкость спустя 50-60 тысяч километров.

Разработчик РКПП Powershift

Основание компании Getrag приходится на 1935 год. Штаб-квартира производителя все это время находится в Германии. Изначально вектор развития предприятия был направлен на изготовление зубчатых колес. При их производстве активно задействовались лучшие отраслевые решения и самые современные технологии.

Именно благодаря такому подходу удалось добиться столь стремительного и успешного развития. Сегодня Гетраг по праву удерживает лидирующие позиции в своей сфере. Клиентами бренда являются свыше 13000 компаний, которые расположены в различных странах на самых разных континентах.

Какая коробка передач на Ford Focus III поколения. Какая коробка передач на Ford Focus III поколения Сколько ходит powershift ford focus 3

Золотая 1 млн коробка на конвеере Getrag 2012 год

Производитель трансмиссий Getrag создал совместное предприятие с FoMoCo (Ford Motor Company) по выпуску преселективных коробок передач с двумя сцеплениями. Также как и у DSG они бывают двух видов:

с мокрым сцеплением WD (Wet Dual Clutch)
с сухим сцеплением DD (Dry Dual Clutch)

КПП по конструкции идентична коробке DSG с мокрым сцеплением, разница лишь в программном обеспечении и количестве передач: у DSG их максимально 7, а у PowerShift – 6. Для VAG механическую часть и программное обеспечение разрабатывала компания Borg Warner, а для Ford – Getrag и Luk. DSG работает жестче, с легким рывком при старте и хорошо ощутимым торможением двигателем под сброс газа. У PowerShift переключение мягче, почти как у классического гидромеханического автомата, зато эффективно притормаживать мотором можно лишь в ручном режиме. Специализированный клубный сервис DCT+ осуществляет диагностику и ремонт коробки автомат Форд Фокус 3 в Москве с гарантией.

Расшифровки обозначений (Getrag)

DCL – продольное расположение кпп (L)

DCT – поперечное расположение кпп (T)

6DCT/7DCT – 6/7 скоростей

250/450/750 – передаваемый крутящий момент в Н/м

Для DCT с низким крутящим моментом (до 300 Нм) устанавливаются коробки с сухим сцеплением DD. Для более мощных автомобилей идёт “мокрое” сцепление WD (450/470 и т.д.).

На Форд Фокус 3 устанавливается 3 типа трансмиссий: МКПП, АКПП Ford Focus 3, робот (сухой 6DCT250 и мокрый 6DCT450 для дизельных версий).

6F35 в сборе

Гидроблок 6F35

6 ступенчатые АКПП 6F30/F35/6F50/6F15 от Ford – совместный с General Motors. По механической части автоматическая трансмиссия с гидротрансформатором 6F35 является почти полным аналогом трансмиссий при-ва GM 6T40/6T45, запчасти для производства которых максимально унифицированы для снижения себестоимости разработки и отличаются электрической частью, фильтрами, поддонами и выходами для установки на разные компоновки и прочими небольшими нюансами.

Данная модель кпп (6F35) устанавливается на практически весь модельный ряд Форда (C-Max, Ecosport, Escape, Fiesta, Focus, Galaxy, Kuga, Mondeo, S-Max). Если брать конкретно Focus, то н модель с двигателем 1.5 литра идёт 6F35, с двигателем 1.0 литра идёт 6F15.

Трансмиссия производиться на заводах в США (Sterling Heights, Michigan, также Sharonville, Ohio) и в Китае. В целом семейство 6F – по современным меркам надежные и комфортные АКПП с 6-ю передачами. Отличаются от предыдущих поколений американских 4-х ступенчатых автоматов тем, что несколько раньше требуется профилактический ремонт и очистки системы, и, как большинство современных экономичных акпп, не любит агрессивной езды.

В отличии от GM-кой серии 6T, серия 6F настроена на менее динамичную и более бережную программу работы АКПП. Ford регулярно обновляет прошивку ЭБУ АКПП, в основном все обновления нацелены на урезание драйва и сохранение гидроблока и гидротрансформатора.

Начиная с 2012 года в конструкцию были внесены значительные изменения в гидравлическую и электрическую часть, а также в расходные материалы. К примеру, фильтр сделали полностью из пластика, но сохранив двойную мембрану из фетра. Менять лучше почаще.

Фильтр одноразовый и менять его стоит с каждой сменой масла. Срок замены масла сильно зависит от режимов эксплуатации. При спокойной езде по трассе первая смена масла может понадобиться примерно после 80-100 тыс км пробега. Но после продолжительных нагрузок вблизи предельного крутящего момента (на низких скоростях), в городских побках могут потребовать замены масла уже после 20 тыс км. Вообщем, как обычно, в среднем раз в 60 тыс. км. Также стоит превентивно ремонтировать гидротрансформатор, не дожидаясь выхода его из строя (примерно на 150 тыс км). Чем агрессивнее вождение, тем быстрее съедается фрикцион.

Вся серия 6F капризна к уровню масла, не имеет щупа и уровень масла проверяется по переливной пробке. И как все современные переднеприводные коробки не любит нагрузок при холодном масле. Зимние прогревы КПП перед ездой строго рекомендованы.

Типовой ремонт 6F35/6F15

В усредненный типовой ремонт коробки автомат Форд Фокус 3 с акпп 6F35/6F15 входит:

обязательный ремонт гидротрансформатора
ремонт/чистка гидроблока с заменой колец и уплотнений
комплект фрикционов и стальных дисков
замена поврежденных деталей в механической части
расходные материалы

DCT+ специализированный сервис выполняет диагностику, обслуживание и ремонт коробки автомат фф3 в Москве в клубном сервисе. Полный цикл ремонта без сторонних подрядчиков: гидротрансформатора (свой цех), гидроблока. В наличии ремонтные и контрактные АКПП серии 6F, а также запчасти к ним. Работаем с 2009-го года.

Цены для 6F35/6F15

Диагностика: бесплатно!

Контрактная (б/у) КПП: .

Устройство 6DCT250 (DPS6)

Коробка Powershift 6DCT250 является продуктом новейших разработок кпп с двумя сцеплениями от Getrag. Они объединяют удобство обычной автоматической коробки передач с характеристиками и высоким уровнем эффективности механических коробок передач. Все коробки передач Getrag с двойным сцеплением работают без прерывания потока мощности и добиваются сокращения выбросов СО2 4-8%. По сравнению с классическими гидротрансформаторными автоматическими трансмиссиями DPS6 с сухим двойным сцеплением и электромеханическим приводом достигает уменьшения потребления топлива до 20% (в сравнении с обычным автоматом, а не на автомобиле вообщем).

Как обычно Getrag декларирует, что в 6DCT250 масло залито на весь срок службы. Но менять всё же стоит чтобы избежать проблем раньше времени.

6-ти ступенчатая трансмиссия 6DCT250 была разработана для установки в переднеприводной-поперечной компоновке в сегменте компактных автомобилей и рассчитана на крутящий момент до 280 Нм. Её можно оборудовать с отдельно с системой полного привода, а также функцией Start-/Stop без модификации оборудования. Также DPS6 можно использовать в гибридном приводе (совмещать с электродвигателем).

Сравнение эффективности механической КПП и 6DCT250

Основные особенности 6DCT250:

Использует сухое сцепление, которое не охлаждается в масле. Повышается эффективность.
Заполняется маслом и герметизируется на всю жизнь (расчетный срок службы 10 лет или 240 000 км), не требует периодического технического обслуживания.
Имеет сухой вес 73 кг
Более быстрые переключения передач и более низкие потери при передаче крутящего момента.
Электро-механические приводы устраняют необходимость в гидравлических линиях.
Сухое сцепление не требует охлаждения
Сложность конструкции может привести к проблемам и трудностям в ремонте

Стоить отметить, что производители переключаются с кпп с сухими сцеплениями на кпп с мокрыми сцеплениями из-за более высокой надежности и тепловых ограничений (даже при применении с низким крутящим моментом, который является областью сухих сцеплений).

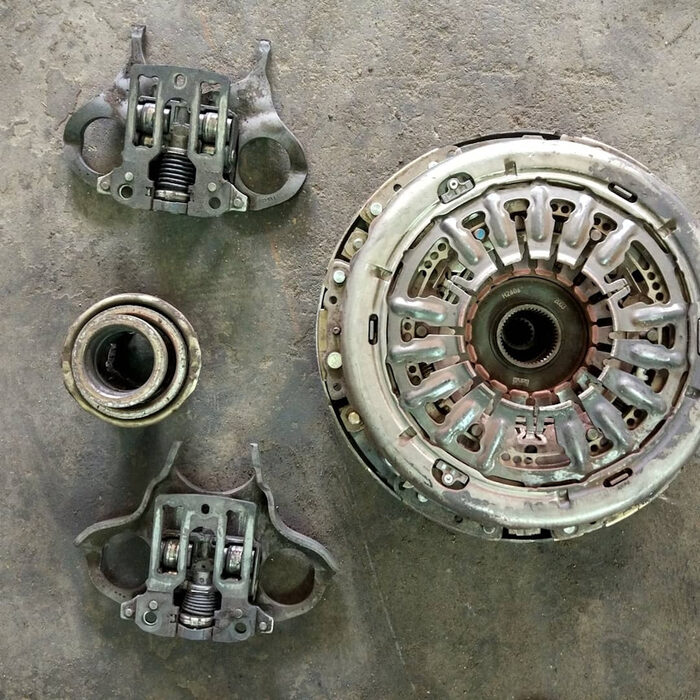

Из чего состоит Powershift 6DCT250:

Как упоминалось ранее, DPS6 механически состоит из 2 механически коробок, которые взаимодействуют с использованием электрооборудования и электроники.

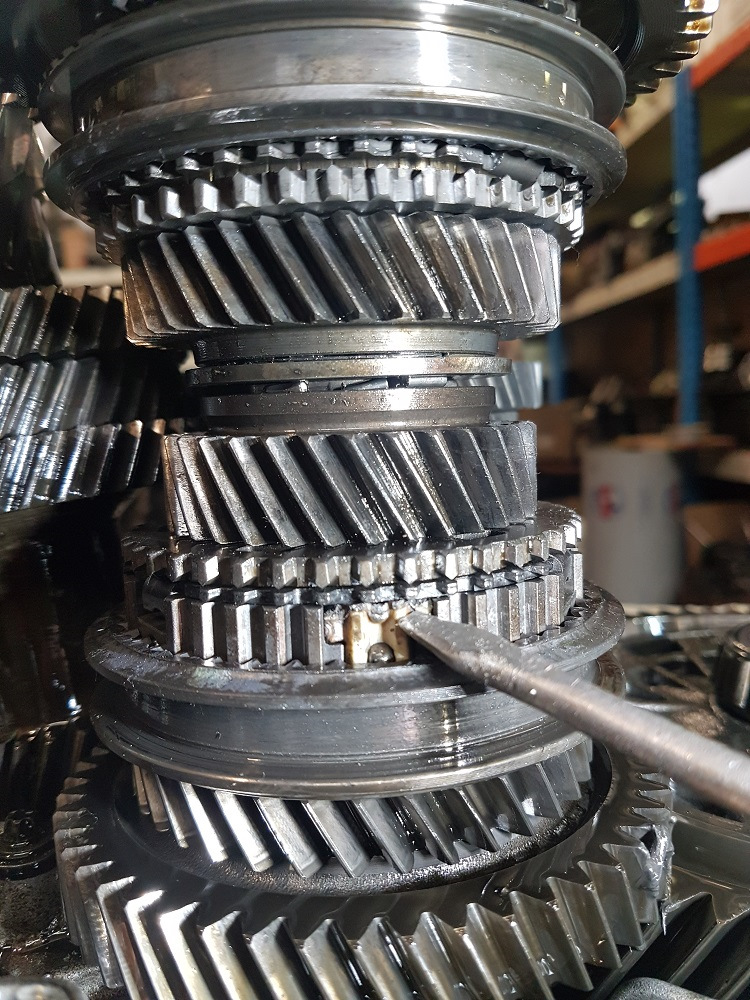

Двойные сцепления и двойные входные валы

Имеются 2 входных вала, один из которых полый (синий), а другой твердый (желтый) и сидит коаксиально внутри полого вала.
Внутренний вал (желтый) имеет неподвижные шестерни для передач 1, 3 и 5; в то время как внешний вал (синий) имеет фиксированные передачи для 2, 4, 6 и наоборот. Обратите внимание, что этот вал имеет только 2 механизма, каждый из которых используется для двух передач.
Каждый из этих валов соединен с муфтой через шлицы снаружи вала.
Такая компоновка обеспечивает компактную упаковку обеих муфт.
В отличие от других муфт, видимых в ручных коробках передач, в нормальном состоянии покоя сцепление удерживается пружинами (т. Е. не передает крутящий момент) и должно быть приведено в действие для закрытия и удерживаться закрытым удерживающим током, приложенным к приводу,
Передающая электроника гарантирует, что только одна муфта будет закрыта в любое время.

Выходные валы

Коробка передач имеет два выходных вала (показаны голубым). Вопреки первоначальным соображениям, они не несут передачи, соответствующие входным валам. Вместо этого шестерни, которые они несут, определяются порядком вилок селектора.
Передачи на выходных валах не фиксированы, но являются свободными. Как и механическая коробка передач, они оснащены синхронизаторами для соответствия скоростям и блокировки передач.
Передачи 1, 3,4, 5, 6 и реверс оснащены одним синхронизатором, а передача 2 – двойной синхронизацией.
Вторая передача соединена с задней шестерней на одном и том же валу (хотя оба они могут свободно вращаться, они делают это вместе).
Обратите внимание, что оранжевые обратные передачи на обоих выходных валах напрямую связаны друг с другом. Однако они не взаимодействуют ни с желтыми, ни с синими входными валами.
В результате выходные валы и входные валы не находятся в одной плоскости – вместо этого они расположены в треугольной формации.

Дифференциал

Оба выходных вала передают крутящий момент через выходную шестерню на общий дифференциальный вал (зеленый).
Этот дифференциал не находится в той же плоскости, что и выходные валы, он снова смещен – 4 вала расположены в форме параллелограмма.
Дифференциал служит той же цели, что и автомобиль, оборудованный механикой – он позволяет вращаться каждому из ведомых колес с разной скоростью (например, при повороте).

Рукава с синхронизатором и вилки селектора

При обсуждении выходных валов было упомянуто, что ни одна из передач не прикреплена к валам, а вместо этого свободно вращается.
Существует 4 синхронизатора (и соответствующие сборки), которые позволяют этим свободно вращающимся зубчатым колесам соответствовать скорости выходного вала и блокировать шестерни. 3 из этих втулок используются для зацепления двух передач (в разное время), а 1 рукав используется только для одной шестерни.
Каждая из этих рукавов синхронизатора имеет соответствующую вилку переключения, которая может перемещать гильзу в любую сторону (чтобы зафиксировать шестерню) или посередине (чтобы разблокировать шестерню).

До этого момента компоненты, которые были рассмотрены, все знакомы, так как они очень напоминают механические коробки передач – скорее, две коробки передач, так как у нас есть два сцепления, два входных вала и два выходных вала. Только при дифференциале обе эти единицы объединены в один выход. Далее будут рассмотрены компоненты, которые как раз и являются всей фишкой DCT Powershift 6DCT250.

Сдвиговые приводы (актуаторы)

На данный момент нам нужно сосредоточиться на двух электродвигателях, присутствующих в TCM, поскольку они обеспечивают вращательный выход из TCM, чтобы приводить в действие вилки селектора.
Двигатели имеют беcщеточный дизайн DC. Они имеют встроенные датчики Холла для определения положения ротора и подсчета количества пройденных им вращений.
Через систему цилиндрических зубчатых колес эти вращающиеся селекторные барабаны проходят под определенным углом (диапазон хода для этих барабанов составляет 200 – 290 градусов).
У боковых переключателей есть щель, разрезанная в них. Вилка селектора имеет язычок, который находится в этом гнезде.
Слот расположен под углом к концам хода, так что, когда рычаг селектора вращается, язычок принудительно перпендикулярно направлению вращения (то есть параллельно оси селекторного барабана). Если это путать, чтобы понять, представьте, как винт преобразует вращательное движение отвертки в прямое движение.
Благодаря этому вращательное движение, создаваемое электродвигателями, может быть преобразовано в перемещение вилки селектора вперед-назад . Это позволяет вилкам селектора перемещать втулки синхронизатора вперед или назад для блокировки и разблокировки определенных передач.
Для сравнения, в механической коробке передач вилки селектора управляются вручную с помощью рычагов переключения передач.

Приводы сцепления

Подобно приводу переключения, привод сцепления преобразует движение электродвигателя в боковое движение.
И снова используется бесщеточный двигатель постоянного тока.
Как упоминалось ранее, сцепление удерживается открытым давлением пружины по умолчанию и не передает крутящий момент.
Чтобы закрыть муфту, двигатель вращает червячную передачу, которая толкает привод сцепления.
Чтобы держать сцепление закрытым, к мотору прикладывается удерживающий ток.
Следующие 2 анимированных изображения представляют собой репрезентативное представление о том, как срабатывает каждая из муфт. В DSG принцип тот же.

Блок управления передачами (TCM)

Блок управления TCM 6DCT250

На изображении для исполнительных механизмов сдвига изображена розовым деталь, описанную как TCM. Чуть выше на картинке, у которой есть входные разъемы от ECU. Сторона, противоположная этому, имеет выход 2 двигателей, которые мы видели ранее.

TCM собирает входные сигналы от различных датчиков, оценивает вход и управляет приводами соответственно.

Входы, используемые TCM, включают:

Дальность передачи (P / R / N / D / S / L и т. Д.)
Скорость автомобиля
Частота вращения двигателя и крутящий момент двигателя
Положение дроссельной заслонки
Температура двигателя
Температура окружающей среды (для определения того, насколько вязким является трансмиссионное масло, для холодных запусков)
Угол поворота рулевого колеса (чтобы избежать перегрузок или понижающей передачи при поворотах)
Входы тормоза
Скорость входного вала (для обоих входных валов)
Отношение (наклона) автомобиля от модуля управления кузова (BCM)

TCM управляет двигателями исполнительных механизмов с помощью управления с разомкнутым контуром, чтобы обеспечить адаптивное управление. Это позволяет TCM идентифицировать и адаптироваться к следующему:

Точки зацепления сцепления (вентиляторы F1 будут слышать о «точке укуса муфты»)
Коэффициент трения сцепления
Положение каждого узла синхронизатора

Информация для вышеуказанного хранится в энергонезависимой оперативной памяти в TCM. Это то, что составляет изученные модели управления для конкретной коробки передач.

Датчики

Есть несколько датчиков, которые собирают и предоставляют информацию TCM, как из DCT, так и в другое место в транспортном средстве. Те, которые связаны с самим DCT:

Датчик скорости входного вала (датчик ISS) – магнито-резистивный датчик – по одному на входной вал
Датчик скорости выходного вала (датчик OSS) – снова магнито-резистивный датчик – один датчик, прикрепленный к дифференциалу
Датчик диапазона передачи (датчик TR) – для определения положения рычага селектора и преобразования его в сигнал ШИМ

Режимы работы Powershift DPS6

Sport (S) и SelectShift (+/-)

Режим Sport (S) позволяет двигателю подниматься выше перед переключением на более высокую передачу.
Это позволяет разрешать запросы водителя для переключения на более высокие и понижающие передачи с помощью кнопки +/-.
Это только «запросы», потому что TCM будет оценивать это по отношению к другим входам до начала переключения передач – например, это предотвращает переключение на более высокие обороты, чтобы избежать попадания в отсечку

Режим парковки (P)

Режим парковки

На выходном валу зафиксирована стоянка для стоянки чтобы выходной вал не вращается.
Защелка (штифт) подпружинивается, чтобы гарантировать, что она не выпрыгивает, если не отсоединена.
Обе муфты не приводятся в действие, поэтому оба они автоматически открываются.
Приводы сдвига блокируют шестерни 1 и R – поскольку извлечение автомобиля из P приведет к выбору одной из этих передач.
В руководстве пользователя также рекомендуется установить стояночный тормоз (ручной тормоз) для обеспечения того, чтобы этот механизм не снимал всю нагрузку на автомобиль (например, на склоне).

Режим помощи при старте с уклона

Эта функция не является неотъемлемой частью 6DCT250, она также использует тормозную систему.
Когда автомобиль находится в остановленном состоянии на уклоне, превышающем 3 градуса, активируется помощь.
Тормозная система находится под давлением, чтобы удерживать автомобиль, пока не будет установлен достаточный крутящий момент для перемещения транспортного средства. Это может занять 2-3 секунды.
Это позволяет водителю перемещать правую ногу от тормоза к педали газа, при этом не откатываясь.

Режим нейтрали (N)

Сцепления будут отключены при использовании тормозов.
Это увеличивает экономию топлива, улучшает понижающую передачу на посадку и улучшает надежность сцепления.

Предупреждающие режимы

Если температура сцепления будет повышаться, генерируются предупреждения, чтобы инструктировать водителя остановиться на транспортном средстве до тех пор, пока сцепление не остынет. Водитель также может ускорить движение транспортного средства, чтобы охладить сцепление через воздушный поток (сцепления могут перегреться при остановке и движении).
Чтобы уменьшить нагрев муфты, сцепление будет задействовано быстрее, чем обычно, а крутящий момент двигателя снижается.
Если температура сцепления превышает 300 градусов по Цельсию, муфты отсоединяются.
Если один из двигателей привода сцепления выходит из строя, тогда трансмиссия адаптируется к этому, используя только шестерни на другой муфте.
Если датчики скорости не работают на входном валу, то шестерни на этом валу блокируются.
Если сам TCM или датчик TR (диапазон передачи) не работают, то обе муфты отсоединяются, и транспортное средство не может управляться.
Эти режимы отказа вызовут MIL / CEL (индикатор неисправности / индикатор двигателя).

Типовые проблемы 6DCT250

В основном проблемы бывают со сцеплением, блоком TCM, вилками переключения и, тоже встречающиеся, проблемы с механической частью КПП (см. примеры работ). Также течёт сальник первичного вала.

Рассмотрим основные связанные с блоком TCM:

Дёргается коробка при переключении с 1-ой на 2-ую. Необходимо обновление программного обеспечения (прошивки) блока управления TCM.
Во время работы на приборной панели загорается лампа ESP и появляется надпись “Помощь подъема в гору недоступна”.
Пропадают передачи (необязательно все), отключается ползущий режим

При установке нового блока управления роботом (TCM) необходимо его прописать (VIN, калибровка). Оказываем такую услугу тоже.

P0606 – Неисправность процессора
P07A3 – Заедание во включенном состоянии фрикционного элемента А коробки передач.
P0702 – Электрическая неисправность системы управления коробкой передач
P0707 – низкое напряжение входного сигнала в электрической цепи выключателя диапазона трансмиссии A
P0715 – электрическая цепь датчика А частоты вращения первичного вала
P0718 – прерывистый сигнал в электрической цепи датчика А частоты вращения первичного вала
P0720 – электрическая цепь датчика выходного вала
P0723 – прерывистый сигнал в электрической цепи датчика выходного вала
P0805 – Электрическая цепь датчика положения сцепления
P0806 – неисправность электрической цепи датчика положения сцепления
P0810 – датчик положения сцепления
P087A – цепи концевого выключателя В педали сцепления
P087b – неисправность электрической цепи концевого выключателя педали сцепления
P0882 – Низкое напряжение входного сигнала питания
P0900 – разрыв электрической цепи исполнительного устройства сцепления
P0901 – проблемы качества работы исполнительного устройства сцепления
P090A – обрыв цепи исполнительного механизма муфты
P090b – нарушение параметров цепи исполнительного механизма муфты
P0949 – Адаптивный сбор данных ASM не выполнен.
P1719 – Неверный сигнал крутящего момента двигателя.
P1799 – Разрыв электрической цепи между TCM и ABS.
P2701 – Проблемы с работой фрикционного элемента коробки передач.
P2765 – неисправность датчика вращения первичного вала(турбины)
P2802 – низкое напряжение входного сигнала в электрической цепи диапазона трансмиссии
P2831 – неисправность вилки переключения передач А
P2832 – проблемы с качеством работы вилки переключения передач
P2836 – Электрическая цепь положения вилки переключения передач В
P285C – Параметры цепи исполнительного механима вилки А
P2860 – Параметры цепи исполнительного механизма вилки В
P2872 -Заклинивание муфты А в зацеплении
P287A – Заклинивание муфты В в зацеплении
P287B – калибрование вилки переключения передач не зарегестрированно
P090C – низкое напряжение в цепи исполнительного механизма муфты В
Р0607 – характеристики модуля управлением
U0294 – Потеря связи с PMM
U0415 – Недействительные данные полученные от модуля ABS
U1013 – Недействительные данные мониторинга внутреннего модуля упрвления полученные от TCM
U0101 – Потеря связи с TCM
U0028 – шина передачи данных автомобиля
U0073 – шина передачи данных модуля управления выключена

Адаптация сцепления

Советы по правильной эксплуатации 6DCT250 от Getrag

Прежде чем поставить автомобиль на «P» водитель должен удерживая педаль тормоза, поднять ручник (стояночный тормоз), и только после этого можно переводить кулису на «P».
В режимах «R»,«D» и «S» нельзя допускать длительной работы двигателя при нажатой педали тормоза. В положении селектора «D» и при нажатой педали тормоза сцепление у робота Пауэршифт DPS6 6DCT250 полностью не размыкается и немного проскальзывает, поэтому через некоторое время возможен локальный перегрев узла. Специалисты компании советуют посоветовали не стоять так дольше двух-трех минут и переводить рычаг селектора в «N» или «P».
Буксировка автомобиля в режиме «N» разрешается до 60 км/ч.

Цены для 6F35/6F15 (АКПП с ГДТ)

Диагностика: бесплатно!
Замена масла частичная: 1500 (работа) + расх
Замена масла полная: 2000 (работа) + расх
Ремонт гидротрансформатора – 8-12 т.р. Ремонт гидроблока – от 6 т.р. Кап. ремонт: 10000 руб + з/ч. Гарантия от 6 мес.
Контрактная (б/у) КПП: .

Автоматическая коробка передач PowerShift от Форда – это преселективная коробка с двумя сцеплениями и сдвоенной муфтой. Одной из особенностей данной коробки передач является максимально гладкие переключения передач, которые происходят без прерывания мощности.

К преимуществам автоматических коробок передач PowerShift можно отнести снижение расхода топлива и улучшенные показатели динамики автомобиля.

Коробка Powershift Ford – принцип работы

Коробка передач Power Shift схема

На какие автомобили устанавливается Powershift

Коробка передач Powershift компактна и устанавливается на различные автомобили

АКПП Powershift управление

Управление коробкой передач Powershift Форд осуществляется полностью при помощи электроники. Встроенные автоматические системы следят за давлением масла, его температурой и скоростью вращения внутренних валов и муфты. Компьютерный мозг (мехатроник) соотносит обороты двигателя и скорость движения автомобиля. Электроника принимает решение о смене передач и выполняет это максимально быстро. Изменение ступеней происходит в доли секунды и полностью незаметно для водителя. Полностью отсутствуют прерывания мощности, что повышает безопасность при совершении обгонов и других скоростных манёврах. Коробки передач PowerShift имеет функцию ручного переключения, которая позволяет изменять ступени по желанию автовладельца. Отметим, что отдельные модификации коробок передач подразумевают установку на руле специальных подрулевых переключателей, позволяющих автовладельцу выполнять смену ступеней без рычага селектора АКПП.

В режиме “D” автоматика коробки передач сменяет ступени при достижении оборотов в 2500 – 3000 оборотов двигателя в минуту. Имеется возможность включения спортивного режима, при котором коробка передач позволяет раскручивать двигатель до отметки в 5000 – 6000 оборотов в минуту. При этом активируется специальная система, которая позволяет даже при включении ручного режима переключения передач защитить двигатель от длительной работы на высоких оборотах. В данном случае коробка передач не позволит автовладельцам самостоятельно включить пониженную передачу, при которой двигатель будет работать на своих максимальных характеристиках. Тем самым обеспечивается долговечность работы, как самой коробки, так и двигателя автомобиля. Также имеется встроенный датчик температуры масла, который не только определяет температуру смазки, но и анализирует качество смазывающих составов. При необходимости автоматика предупреждает автовладельца об имеющихся проблемах с трансмиссией.

Какое масло заливать

Какое масло залито в коробку передач с завода?

Каталожный № WSS-M2C200-D2
Трансмиссионная жидкость объем -2.1 литр.

Рекомендуемая частота, при которой необходима замена масла в КПП, указана в руководстве по эксплуатации автомобиля, но следует, учитывает и многие другие факторы: сезон, загрязнённость, погодные условия, интенсивность использования автомобиля. Масло в КПП нужно для плавной работы, а также для того, чтобы шестерни КПП не стирались друг о друга. Масло связывает продукты коррозии и эксплуатации механических частей КПП, а также отводит тепло от деталей.

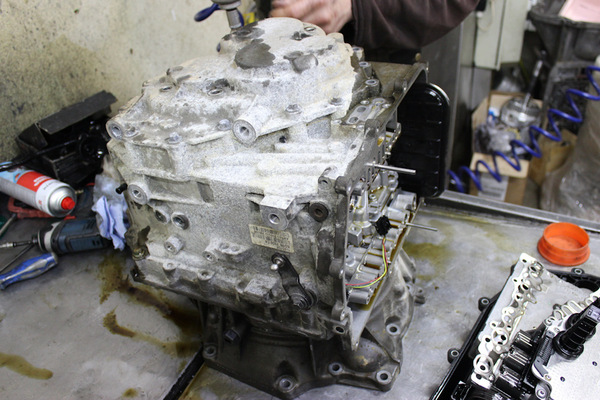

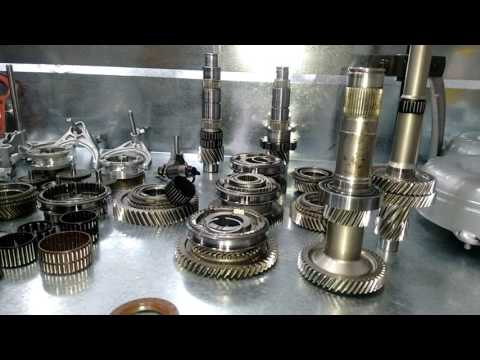

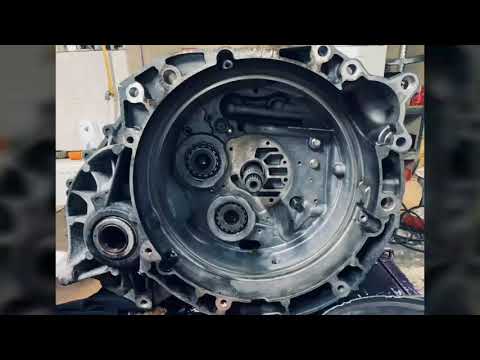

Как выглядит коробка изнутри

Коробка передач в принципе состоит из двух независящих друг от друга секций.

При движении одна секция коробки передач постоянно кинематически замкнута, а в другой секции уже включена следующая передача, но сцепление этой передачи пока выключено.
Первичный вал состоит из двух частей и является сердцем коробки передач. Он состоит из внешнего первичного (полого) вала и внутреннего первичного (центрального) вала.
Первичный (полый) вал приводит в действие четные передачи (2-ю, 4-ю и 6-ю передачи), а также через промежуточную шестерню передачи заднего хода.
Первичный (центральный) вал приводит в действие нечетные передачи (1-ю, 3-ю и 5-ю передачи).
Оба первичных вала соединены соответственно через внешнее зубчатое зацепление с диском сцепления.

Передача крутящего момента выполняется через соответствующий диск сцепления, расположенный параллельно для обеих секций коробки передач. По причинам безопасности двойное сцепление сконструировано таким образом, что в состоянии покоя оно разомкнуто. Этот вид сцепления обозначается как так называемое “закрытое сцепление”. В закрытых сцеплениях усилие прижима равно нулю, пока к пружине рычага не прилагается усилие или прилагается незначительное усилие. Сцепления оборудованы внутренним следящим управлением коррекции износа, это позволяет удерживать в узких рамках необходимый ход исполнительного устройства и, таким образом, необходимое пространство для установки.Для гашения крутильного колебания в диски сцепления встроены гасители крутильных колебаний.Ведущий шкив двойного сцепления установлен на первичном (полом) валу коробки передач.

Powershift проблемы коробки передач 6DCT250 – с чем можно столкнуться?

На данный момент основная неисправность течь сальника первичного вала, масло попадает на сцепление и происходит проскальзывание. Так, были случаи, когда заклинивало вилки (актуаторы) включения сцеплений. При течи масла из коробки передач нужно заменить 2 сальника и само сцепление. В начале 2012 года в коробке меняли прошивку, до этого Focus досаждал рывками и вибрацией – при трогании, переключениях передач или движении на небольшой скорости.

В большинстве случаев по причине неправильной эксплуатации коробки передач и при отсутствии должного сервисного ухода возникают проблемы с PowerShift. Именно поэтому при эксплуатации данной модификации коробок передач рекомендуется выполнять все необходимые процедуры по сервисному обслуживанию трансмиссии. Необходимо также прогревать коробку передач в зимнее время года, что позволит улучшить её смазку и продлит беспроблемный срок эксплуатации АКПП.

Аварийный режим

В программном обеспечении TCM имеются функции, перехватывающие управление коробкой передач при возникновении серьёзной неисправности.
Выбор применяемой стратегии производится исходя из характера неисправности.
Автомобиль остается готовым к работе в ограниченной степени, если нет ошибки в самом модуле TCM или в датчике TR (диапазон коробки передач)
ПРИМЕЧАНИЕ: Если модуль TCM неисправен, оба сцепления разъединяются и дальнейшая поездка больше невозможна. Если вышел из строя датчик TR, запуск автомобиля невозможен, или коробка передач находится в положении N и дальнейшая поездка больше невозможна.
В зависимости от того, в каком положении передачи и в какой дорожной ситуации появляется неисправность, принимаются разные меры.

При выходе из строя электродвигателя, который включает рычажный исполнительный элемент сцепления, модуль TCM управляет только исправным электродвигателем. Например, при выходе из строя электродвигателя 1, этот путь коробки передач блокируется (1-я, 3-я и 5-я передача). Модуль TCM управляет теперь только электродвигателем 2. Он через рычажный исполнительный элемент включает сцепление передачи заднего хода, а также 2-й, 4-й и 6-й передачи.

При выходе из строя системы переключения или датчиков частоты вращения реакция на ошибку может простираться от блокировки отдельных передач и блокировки всего пути коробки передач (четные/нечетные передачи) вплоть до возможности движения только на уже включенной передаче.

В аварийном режиме на щитке приборов отображается текстовое сообщение, соответствующее типу неисправности, и/или горит MIL (контрольная лампа системы управления двигателем) и/или горит контрольная лампа коробки передач.
При повторном запуске (зажигание выключено примерно 15 секунд) проводится самопроверка, чтобы проверить наличие ошибок в системе. Если неисправность затем повторяется, вновь активируется аварийный режим. Если ошибка отсутствует, индикации на щитке приборов не последует, и лампа MIL и/или контрольная лампа коробки передач не загорится. Однако неисправность остается в памяти TCM. В случае неисправности рекомендуется продолжать движение по возможности по кратчайшему пути в цех либо поставить автомобиль в безопасном месте.

В первую очередь надо разобраться, что же такое АКПП (автоматическая коробка переключения передач), и какие у нее достоинства и недостатки.

Прежде всего, она упрощает работу водителя при управлении авто. Не нужно думать о сцеплении и о плавности переключения, действия проходят на автомате, что существенно улучшает комфорт водителя при поездке. Современная коробка передач уже может подстраиваться под водителя, под его манеры управления автомобилем. Стоить отметить еще один плюс, что и работа трансмиссии значительно увеличивается.

Но нужно подчеркнуть и недостатки:

расход топлива значительно выше, чем при механической;
дорогое обслуживание машины;
коэффициент полезного действия ниже, чем в механике;
конструкция коробки имеет сложное строение;
переключение скорости движения медленное.

Что касается Фокуса, то его «коробка» включает 5 передач (задний ход и 4 — передний ход), которые переключаются сами, водитель лишь задает вперед или назад и выбирает передачу, используя педаль газа.

Трансмиссия Форда Фокуса 3 считается одной из лучших и надежных.

Необходимо знать несколько правил, чтобы коробка не вышла из строя:

периодически проверять и менять масло;
рычаг селектора долго прослужит, если его плавно переключать;
не стоит ездить на слишком высокой скорости.

Если придерживаться этих трех несложных правил, то АКПП прослужит вам довольно долго.

Система устроена таким образом, что не перейдет на пониженную на большой скорости. Также электроника проверяет нагрузку двигателя и скорость движения машины. При остановке авто на автомате включается первая скорость.

АКПП Форда включает в себя 4 составных:

гидротрансформатор: он выполняет функцию сцепления;
планетарный ряд: выполняет функцию шестеренок и придает плавности при переключении;
тормозная лента: осуществляет переключение коробки передач;
устройство управления: функция контроля перехода.

Переключение передач система осуществляет самостоятельно согласно скорости автомобиля. Водителю в этом случае остается наслаждаться и задавать направление движения.

Автомобиль Ford Focus 3 поколения пришёл на смену своему предшественнику, причём сделал это довольно удачно. Машина осталась надёжной, стала более современной, оснащается актуальной электроникой.

Это не самый дорогой представитель автоконцерна Ford, но именно Focus входит в число самых продаваемых автомобилей в мире.

АКПП, устанавливаемые на Фокус 3, вызывают много вопросов. Это достаточно спорный вариант коробки передач, на покупку которого решаются не все. Хотя на практике работает трансмиссия чётко, без особых нареканий на эффективность и долговечность.

До сих пор автомобилисты и эксперты не могут прийти к единому мнению относительно замены масла в АКПП на Форде Фокус 3. Потому нужно детально рассмотреть этот вопрос и дать соответствующие рекомендации автовладельцам.

Периодичность замены

Начнём с информации, которую предоставляет официальное руководство по эксплуатации к Ford Focus 3 поколения. В нём указывается, что масло, заливаемое в автоматическую коробку передач (PowerShift), служит в течение всего срока. То есть менять его не нужно. Из-за этого возникают некоторые сложности относительно процедуры замены у тех, кто решается вопреки мануалу поменять в АКПП рабочую жидкость.

Специалисты советуют всё же не отталкиваться от официального руководства по эксплуатации, а периодически менять в коробке передач смазку. Вопрос только в том, когда вы будете , и на каком пробеге замена станет необходимостью.

В случае коробки-автомата, установленной на Форд Фокус 3, замену следует осуществлять каждые 100 тысяч километров пробега. Это средняя оптимальная продолжительность работы смазочного материала.

Если условия эксплуатации тяжёлые, тогда межсервисный интервал сокращается до 60 – 80 тысяч километров. Практика показывает, что даже в России Фокусы 3 ведут себя хорошо, коробки выдерживают местный климат и достаточно низкое качество дорог. Потому большинство автовладельцев без проблем пройдут 100 тысяч километров и даже больше.

Ничего вечного не существует, так что утверждение о «неубиваемости» заводской смазки в АКПП Фокуса нельзя считать справедливым. По мере эксплуатации масло будет терять свои свойства и характеристики. Коробка начнёт работать с перебоями, возникнут серьёзные неполадки и поломки. В результате потребуется дорогостоящий ремонт.

Учитывая эти факты, лучше периодически менять смазку и продлевать срок службы коробки передач, чем заниматься сложным и финансово затратным ремонтом. При сильном износе АКПП может потребоваться её полная замена.

Старайтесь следить за тем, сколько км. вы прошли на старом масле, периодически проверяя его состояние. Если заметите явные признаки износа жидкости, обязательно отправляйте машину в автосервис или меняйте смазку самостоятельно. В случае с автомобилем Форд Фокус 3 замена масла в роботизированной АКПП может выполняться своими руками при наличии соответствующих инструментов, условий и навыков.

Объём и состояние

Поскольку коробка передач на модели Форд Фокус 3 относится к необслуживаемым АКПП, здесь нет традиционного мерного щупа. Это несколько усложняет процедуру измерения объёма жидкости в картере, но не делает её невозможной.

Последствия работы на изношенном масле

Автоматическая коробка, устанавливаемая на Форде Фокусе 3, имеет достаточно сложную конструкцию и общую организацию своей работы. Ремонтировать её тяжело, в связи с чем в интересах самого автовладельца поддерживать работоспособность коробки в течение всего эксплуатационного срока.

Есть несколько причин не придерживаться правил производителя и всё же периодически менять смазку в трансмиссии. Постепенный износ и дальнейшая езда с потерявшим свои изначальные свойства маслом приводит к таким последствиям:

быстрее изнашиваются внутренние компоненты коробки передач;
образуются задиры;
появляется коррозия;
изнашиваются уплотнительные элементы;
меняется рабочая температура;
теряют свои свойства сальники;
увеличивается вероятность поломки трансмиссии.

Чтобы вы не столкнулись с такими проблемами, и вам не пришлось платить огромные деньги за ремонт или замену АКПП, следите за состоянием своей машины, вовремя меняйте все расходные материалы и не забывайте про важность периодических профилактических осмотров.

Первичная функция TCM состоит в том, чтобы собирать и анализировать входящие сигналы с датчиков. Обработав все сигналы, TCM уже управляет исполнительными элементами.

Главные функции TCM – это переключение и выжим сцепления. Модуль TCM с помощью четырех бесщеточных двигателей постоянного тока с интегрированными датчиками холла регулирует систему сцепления и переключения передач.

На коробке PowerShift применяется двойное сухое сцепление в сочетании с электромагнитным регулированием в
этой коробке передач одновременно выбирается две передачи. При этом одна передача включена в режиме движения,
вторая уже в зацеплении, но за счет второго сцепления которое разомкнуто мгновенно переходит на следующую
передачу. В зависимости от положения педали газа и запроса водителя размыкается сцепление активированной до этого передачи и одновременно смыкается сцепление предварительно выбранной передачи. В результате такого перекрытия сцеплений при изменении передачи потери тягового усилия минимальны.

Выбор режимов работы РКПП осуществляется рычагом селектора режимов работы роботизированной коробки передач, который установлен на полу между передними сидениями, соединенный с РКПП тросом.

1 – Блок сцепления.
2 – Двойной выжимной подшипник.
3 – Два электромеханических рычажных исполнительных элементов.
4 – Два электродвигателя постоянного тока.

Сцепления оборудованы внутренним следящим управлением коррекции износа. Тем самым удерживая в узких рамках необходимый ход исполнительного устройства. В сцепление встроены гасители крутильных колебаний.

Трансмиссия для самых маленьких

Автор:

Ben Wojdyla

Комментарии (22)

Компания Ford пообещала, что к 2013 году будет выпущена линейка шестиступенчатых трансмиссий. шесть скоростей для небольших автомобилей. Вы знаете, как Фокус и… ммм… все такое.

Прежде чем вы закатите глаза и застонете по поводу очередной автоматической коробки передач, обратите внимание, что это не ваша традиционная автоматическая коробка передач. Ушли в прошлое насосы для жидкости, охладители трансмиссии, сложные гидравлические системы управления и неуклюжие, медленные переключения передач, на их место пришла инновационная система переключения передач с двойным сухим сцеплением с компьютерным управлением, меньшим весом и огромным приростом эффективности.

Трансмиссия основана на двух отдельно работающих редукторах, каждая из которых имеет собственное сухое сцепление, которые совместно передают мощность на колеса. Одно сцепление передает мощность для первой, третьей и пятой передач, в то время как другое работает для второй, четвертой и шестой, поскольку требуется ускорение или замедление, набор передач, противоположный включенному, готовит следующую прогнозируемую передачу, делая переключения быстрыми и плавными. Вся система обходится без традиционной запутанной гидравлической системы управления и привода в пользу электромеханического привода и сухого картера трансмиссии, герметизированного на весь срок службы и не требующего технического обслуживания.

Поскольку эта трансмиссия больше похожа на механическую коробку передач с автоматическим переключением передач, чем на старую и поломанную автоматическую коробку передач, она имеет другой набор особенностей. Возьмем, к примеру, проблему отката на горке — на обычном автомате трансмиссия дает тягу вперед даже в состоянии покоя, и все, что вы делаете, — это трогаетесь с места с наклонной остановки, а на машине с механической коробкой передач, если вы останавливаетесь на горке вы должны управлять процедурой остановки и запуска с помощью тормозов. С PowerShift это тоже так, но здесь это управляется автоматически с помощью электронных нянек, которые следят за такими вещами, как холмы, и контролируют тормоза для вас, обеспечивая бесперебойную работу.

Изящный трюк, возникающий при использовании муфт вместо насоса в гидротрансформаторе, — это возможность отключать шестерни и двигаться по инерции, и PowerShift тоже может это делать. Нажмите на тормоза и накатите, и вы сделаете это на «нейтрали», не потребляя мощность двигателя и, таким образом, повышая эффективность. Говоря об эффективности, все эти причудливые гаджеты действительно дают впечатляющие цифры — новая коробка передач PowerShift обеспечивает улучшение топливной экономичности на целых 9% по сравнению с текущими коробками передач, и без всех грязных битов обычной автоматической коробки передач новая коробка передач весит почти 30 фунтов. легче, чем агрегат в нынешнем Ford Focus. И это именно то место, где он займет свое место, в линейке небольших автомобилей Ford, как далеко он зайдет, мы еще не уверены, но ожидаем, что он проживет долгую жизнь и превратится в Focus следующего поколения, а также такие автомобили, как Fiesta и, возможно, даже Transit Connect (мы можем только надеяться). Пресс-релиз следует ниже:

В 2010 ГОДУ FORD ПРЕДСТАВЛЯЕТ ТОПЛИВОЭФФЕКТИВНУЮ КОРОБКУ ПЕРЕДАЧ POWERSHIFT С ДВОЙНЫМ СЦЕПЛЕНИЕМ В СЕВЕРНОЙ АМЕРИКЕ
ДЕТРОЙТ, 21 января 2009 г. в Северной Америке в 2010 году для сегмента малолитражных автомобилей.
PowerShift обеспечит топливную экономичность механической коробки передач с удобством и простотой автоматической коробки передач премиум-класса, что делает ее ключевой технологией, поскольку Ford стремится к лучшей в своем классе или одной из лучших показателей экономии топлива с каждым новым автомобилем. внедряется в Северной Америке.
«PowerShift представляет собой настоящее конкурентное преимущество для Ford и является одной из многих технологий, которые помогут нашим глобальным платформам для малолитражных автомобилей установить новый мировой стандарт эффективности и качества вождения», — сказала Барб Самарджич, вице-президент Global Powertrain Engineering, который объявил о сроках производства PowerShift на Всемирном конгрессе Automotive News 2009 года. «Эта усовершенствованная шестиступенчатая коробка передач является улучшением по сравнению с современными автоматическими коробками передач с точки зрения экономии топлива, а также предоставляет клиентам еще больше удовольствия от вождения».
В целом, компания Ford обязалась к 2013 году почти на 100 процентов своих трансмиссий использовать усовершенствованные шестиступенчатые коробки передач. в то же время позволяя Ford Flex и Ford Escape достичь непревзойденной экономии топлива в своих сегментах.
Ford использует шестиступенчатые коробки передач, усовершенствованные двигатели внутреннего сгорания, такие как EcoBoost, гибриды, полностью электрические транспортные средства, снижение веса автомобиля и рулевое управление с электроусилителем для повышения экономии топлива и сокращения выбросов парниковых газов на 30 процентов к 2020 году.
Автоматическая коробка передач Comfort
По сравнению с традиционными автоматическими четырехступенчатыми коробками передач PowerShift может помочь снизить расход топлива до 9 процентов в зависимости от области применения.
PowerShift обеспечивает полный комфорт автоматической коробки передач с более сложной динамикой движения благодаря непрерывному крутящему моменту благодаря технологии двойного сцепления, состоящей, по сути, из двух параллельно работающих механических коробок передач, каждая из которых имеет свой собственный независимый блок сцепления. Одно сцепление отвечает за нечетные передачи — 1, 3 и 5, а другое — за четные — 2, 4 и 6. Последующие переключения передач координируются между обоими сцеплениями, поскольку они включаются и выключаются для плавной передачи крутящего момента на колеса.
В Европе Ford в настоящее время предлагает коробку передач PowerShift для Ford Focus. В этом PowerShift используется двойная система мокрого сцепления для управления более высокими уровнями крутящего момента 2,0-литрового двигателя TDCI, доступного в Focus.
В Северной Америке для повышения эффективности и долговечности будет использоваться производная от трансмиссии Ford PowerShift с сухим сцеплением. Сухое сцепление передает мощность и крутящий момент через накладки сцепления механической коробки передач, в то время как в большинстве автоматических коробок передач используются мокрые диски сцепления, погруженные в масло. В результате коробка передач PowerShift с сухим сцеплением не требует масляного насоса или гидротрансформатора, обеспечивая превосходную механическую эффективность.
«Сухое сцепление — это настоящая находка для более легких транспортных средств, — сказал Пьеро Аверса, менеджер отдела разработки автоматических трансмиссий Ford. «PowerShift более эффективен, он экономит вес, более долговечен, более эффективен, а блок загерметизирован на весь срок службы и не требует регулярного обслуживания».
PowerShift, в отличие от обычных автоматических коробок передач, не требует более тяжелого гидротрансформатора или планетарных передач. Кроме того, производная с сухим сцеплением устраняет необходимость в тяжелых насосах, гидравлических жидкостях, линиях охлаждения и внешних охладителях, которые требуются для трансмиссий с мокрым сцеплением. В результате коробка передач PowerShift с сухим сцеплением может весить почти на 30 фунтов меньше, чем, например, четырехступенчатая автоматическая коробка передач, установленная на сегодняшнем Ford Focus.
Еще больше отличает PowerShift с точки зрения привлекательности для клиентов качество переключения передач, ощущение запуска и общая динамика движения, которым способствует умелое сочетание эксклюзивных для Ford электромеханических систем, функций программного обеспечения, калибровки и элементов управления. Эти уникальные особенности вождения включают в себя:
• Нейтральный выбег — муфты отключаются при торможении, улучшая переключение на пониженную передачу и надежность сцепления, а также уменьшая паразитные потери для повышения экономии топлива.
• Точное управление сцеплением в форме проскальзывания сцепления для обеспечения гашения крутильных колебаний двигателя. Эта функция снижает шум, вибрацию и жесткость (NVH) при низких оборотах двигателя и обеспечивает более низкие пределы пробуксовки для повышения экономии топлива.
• Низкоскоростное движение или режим медленного движения с интегрированным тормозным усилием – эта функция имитирует низкоскоростное управление, к которому водители привыкли в автоматической коробке передач. Величина крутящего момента в режимах Drive и Reverse точно контролируется, постепенно увеличиваясь по мере сброса тормозного давления.
• Режим холма или помощь при трогании с места. Предотвращает скатывание автомобиля назад на уклоне за счет поддержания давления в тормозной системе до тех пор, пока двигатель не создаст достаточный крутящий момент для движения автомобиля в гору, что повышает уверенность водителя, комфорт, безопасность и надежность сцепления.

Некоторые из вас могут удивиться, почему Медведь, держащий акулу, появился в этом посте в эпизодической роли. Что ж, Форд предоставил этот пресс-релиз под эмбарго около 19:20 во вторник без фотографий трансмиссии, о которой идет речь, и мы устали где-то около десяти часов. Так как у нас еще не было фотографий — ну — медведь держит акулу.

Автоматическая коробка передач — Powershift* | Коробка передач | Запуск и вождение | V60 2016 Late

Автоматическая коробка передач Powershift передает крутящий момент от двигателя к ведущим колесам с помощью двойных дисков механического сцепления, в отличие от Geartronic, в которой вместо этого используется гидравлический преобразователь крутящего момента.

D: Положения автоматической передачи. +S–: Положения ручной передачи. S: Спортивный режим*.

Коробка передач Powershift работает так же и имеет те же элементы управления и функции, что и автоматическая коробка передач Geartronic.

Единственным исключением является функция “Geartronic – Зимний режим”:

Powershift позволяет трогаться с места на скользком дорожном покрытии, если 2-я передача включена вручную – вместо 3-й передачи с Geartronic.

Буксировка

Модель с коробкой передач Powershift не следует буксировать, так как она зависит от работающего двигателя для получения достаточной смазки. Если буксировка все же должна иметь место, маршрут должен быть как можно короче и при этом с очень низкой скоростью.

В случае неуверенности в том, оснащен ли автомобиль коробкой передач Powershift или Geartronic, это можно проверить, проверив обозначение на табличке коробки передач под капотом, Обозначения типов. Обозначение «MPS6» означает, что это коробка передач Powershift, иначе это автоматическая коробка передач Geartronic.

См. также важную информацию в разделе Буксировка.

На заметку

Двойное сцепление коробки передач имеет защиту от перегрузки, которая срабатывает, если становится слишком жарко, например, при падении. если автомобиль удерживается неподвижно с педалью акселератора на подъеме в течение длительного времени.

Перегрев трансмиссии вызывает тряску и вибрацию автомобиля, загорается предупреждающий символ и появляется сообщение на комбинированном приборе. Трансмиссия также может перегреваться при медленном вождении в пробках (10 км/ч (6 миль/ч) или медленнее) на подъеме или с прицепом. Коробка передач охлаждается, когда автомобиль стоит, при нажатой педали тормоза и двигателе, работающем на холостом ходу.

Перегрева при медленной езде в пробках можно избежать, ездя поэтапно:

Остановите автомобиль и подождите, удерживая ногу на педали тормоза, пока расстояние до движущегося впереди транспорта не окажется на умеренном расстоянии, проедьте небольшое расстояние вперед, а затем подождите еще некоторое время, удерживая ногу на педали тормоза.

Важно

Используйте ножной тормоз, чтобы остановить автомобиль на подъеме – не удерживайте автомобиль педалью акселератора. В этом случае коробка передач может перегреться.

Текстовое сообщение и действие

В некоторых случаях на комбинированном приборе может отображаться текстовое сообщение одновременно с горящим символом.

Symbol	Message	Driving characteristics	Action
	Transmission hot Brake to hold	Сложно поддерживать постоянную скорость при постоянной частоте вращения двигателя.	Перегрев коробки передач. Держите автомобиль неподвижно, используя ножной тормоз. Для быстрого охлаждения: дайте двигателю поработать на холостом ходу с рычагом переключения передач в положении N или P, пока сообщение не исчезнет.0130	Горячая трансмиссия Паркуйтесь безопасно. Дайте двигателю поработать.	Перегрев коробки передач. Немедленно припаркуйте автомобиль безопасным образом. Для быстрого охлаждения: дайте двигателю поработать на холостом ходу с рычагом переключения передач в положении N или P, пока сообщение не исчезнет..
	Охлаждение коробки передач Дайте двигателю поработать	Нет привода из-за перегрева коробки передач.	Перегрев коробки передач. Для быстрого охлаждения: Запустите двигатель на холостом ходу, когда рычаг переключения передач находится в положении 9.0072 N или P , пока сообщение не исчезнет.

В таблице показаны три шага с повышенной степенью серьезности, если трансмиссия перегрелась. Параллельно с текстовым сообщением водителю также сообщается, что электроника автомобиля временно меняет ходовые качества. При необходимости следуйте инструкциям в текстовом сообщении.

Примечание

Примеры в таблице не указывают на неисправность автомобиля, а показывают, что функция безопасности была активирована с целью предотвращения повреждения каких-либо компонентов автомобиля.

Предупреждение

Если предупредительный символ в сочетании с текстом Трансмиссия горячая, припарковаться безопасно Дайте двигателю поработать игнорируется, тогда нагрев в коробке передач может стать настолько сильным, что передача мощности между двигателем и коробкой передач будет временно остановлена, чтобы предотвратить срабатывание сцепления. неисправен – затем автомобиль теряет управляемость и останавливается до тех пор, пока температура коробки передач не остынет до приемлемого уровня.

Другие возможные текстовые сообщения с соответствующими предложениями по решениям, касающимся автоматической коробки передач, см. в разделе Сообщения.

Текстовое сообщение гаснет автоматически после выполнения действия или после однократного нажатия на кнопку OK на стебле индикатора.

Ford Fiesta 6-ступенчатая автоматическая коробка передач Powershift

Ford Fiesta 6-ступенчатая автоматическая коробка передач Powershift Индивидуальная трансмиссия speed , изготовленная на заводе Ford-Gertrag в Мексике. Абсолютно новая коробка передач Powershift представляет собой две трехступенчатые механические коробки передач, объединенные и приводимые в действие электрическим приводом с двумя передачами. Использование электрического управления, а не стандартной мощности за счет веса, помогает трансмиссии увеличить пробег Fiesta на 10%, и Ford также будет использовать ее на предполагаемом Focus.

Тем не менее, с момента его отправки годом ранее значительное количество покупателей сообщали о проблемах с Powershift, как в Интернете, так и у американских автоконтроллеров, начиная от резких изменений скорости и заканчивая тем, что не работает какое-либо устройство. Пара сообщила, что ожидает получить новые передачи, и нет менее двух сообщений о различных проблемах с передачей.

Ford Fiesta 6-ступенчатая автоматическая коробка передач Powershift

Шестиступенчатая трансмиссия Ford PowerShift модели передает экономичность механической коробки передач без проблем, характерных для модифицированной трансмиссии премиум-класса. Это поистине гигантский случай! Вот некоторая инсайдерская информация о том, как работает трансмиссия.

PowerShift обеспечивает полный комфорт настраиваемого с более умопомрачительным компонентом вождения благодаря постоянному крутящему моменту от системы двойного захвата, которая включает в основном две механические коробки передач, работающие параллельно, каждая со своей собственной свободной рукояткой. Одна рукоятка проходит по неровной оснастке — 1, 3 и 5, а другая — по четным приспособлениям — 2, 4 и 6. В связи с изменением приспособлений между обеими рукоятками вносятся изменения, поскольку они ослепляют и убираются для устойчивой передачи крутящего момента на колеса. .

Fiesta 6 Speed Powershift Автоматическая трансмиссия

Fiest 6 Speedshift PowerShif пластины рукоятки, погруженные в масло. Таким образом, трансмиссия PowerShift с сухим режимом работы не требует масляного насоса или гидротрансформатора, обеспечивая преимущественное механическое преимущество.

PowerShift , в отличие от обычных модифицированных трансмиссий, не требует более тяжелого гидротрансформатора или планетарных механических узлов. Более того, подчиненный с сухим сцеплением избавляется от необходимости в больших насосах, водяных жидкостях, линиях охлаждения и внешних охладителях, которые требуются для трансмиссий с мокрым сцеплением. Таким образом, коробка передач PowerShift с сухим сцеплением может весить не более 30 фунтов, например, четырехступенчатая индивидуальная коробка передач, установленная на сегодняшнем Ford Focus.

В отличие от традиционных модифицированных четырехступенчатых коробок передач, PowerShift может помочь сократить расход топлива до 9 процентов, в зависимости от области применения.

Автоматическая трансмиссия Ford Fiesta Powershift . Часть этой разработки трансмиссии Ford велась почти 25 лет, чтобы вычислить мощность, чтобы разогнаться до скорости, чтобы воплотить ее в жизнь. В частности, шестиступенчатая модифицированная трансмиссия Ford PowerShift с сухим сцеплением является одной из первых трансмиссий, в которой используется технология Torque Hole Filling (THF) — разработанная Ford и проверенная концепция и методология, предусмотренная четверть века назад. THF использует сочетание числовых расчетов, инструментов компьютерного моделирования (CAE) и последовательностей управления коробкой передач, чтобы заполнить то, что обычно называют открытием крутящего момента — легкое сглаживание драйверов может ощущаться посреди переключения на повышенную передачу, когда есть мерцающее падение передачи. выход крутящего момента потребовался после подъема крутящего момента.

Чтобы справиться с этим тестом, в середине 1980-х годов было раскрыто усовершенствование наиболее идеального подхода для поощрения управления двигателем и трансмиссией , чтобы стереть открытие крутящего момента. Дальнейшая разъяснительная работа и развлечение показали, что эта ведущая мысль была вдохновляющей, но ожидаемое развитие, которое должно было реализовать ее, еще не достигло полного развития.

Ford Fiesta 6-ступенчатая коробка передач Powershift

Ford Fiesta 6-ступенчатая автоматическая коробка передач Powershift

Захватывающие усовершенствования, такие как электронное управление дроссельной заслонкой и улучшенные приводы и датчики в сочетании с технологией THF, дали сборищу дизайнеров Ford ожидаемые устройства, которые точно изменят трансмиссию и двигатель, чтобы компенсировать и сгладить крутящий момент в разгаре.

6DCT450, 6DST470, DST250 Getrag Описание Проблемы

Проблемы коробки powershift. Все о роботе.

Коробка Powershift Ford — принцип работы

На какие автомобили устанавливается Powershift

Как устроено двойное сцепление

Существует две версии трансмиссий Powershift Ford:

АКПП Powershift управление

Отзывы о коробке передач PowerShift

Симптомы неисправности сцепления PowerShift 6DCT450 (MPS6)

Powershift проблемы — с чем можно столкнуться?

Преимущества и недостатки КПП Powershift

Разработчик РКПП Powershift

Какая коробка передач на Ford Focus III поколения. Какая коробка передач на Ford Focus III поколения Сколько ходит powershift ford focus 3

Цены для 6F35/6F15

Устройство 6DCT250 (DPS6)

Типовые проблемы 6DCT250

Адаптация сцепления

Советы по правильной эксплуатации 6DCT250 от Getrag

Цены для 6F35/6F15 (АКПП с ГДТ)

Коробка Powershift Ford – принцип работы

АКПП Powershift управление

Powershift проблемы коробки передач 6DCT250 – с чем можно столкнуться?

Периодичность замены

Объём и состояние

Последствия работы на изношенном масле

Трансмиссия для самых маленьких

Автоматическая коробка передач — Powershift* | Коробка передач | Запуск и вождение | V60 2016 Late

Буксировка

На заметку

Важно

Текстовое сообщение и действие

Примечание

Предупреждение

Ford Fiesta 6-ступенчатая автоматическая коробка передач Powershift

Ford Fiesta 6-ступенчатая автоматическая коробка передач Powershift

Добавить комментарий Отменить ответ
