Все схемы для электропроводки Ford Focus SE 2002 модели – Wiring diagrams for cars
Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала
Электросхема автоматической коробки передач АКПП для Ford Focus SE 2002
БАГАЖНИК ЗАДНЯЯ ДВЕРЬ ЛЮЧОК ТОПЛИВНОГО БАКА
Get Access all wiring diagrams car
Электросхема привода багажника и лючка топливного бака, кроме Универсала для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема привода багажника и лючка топливного бака, Универсал для Ford Focus SE 2002
БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ
Get Access all wiring diagrams car
Электросхема блока предохранителей и реле (1 из 4) для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема блока предохранителей и реле (2 из 4) для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема блока предохранителей и реле (3 из 4) для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема блока предохранителей и реле (4 из 4) для Ford Focus SE 2002
БЛОК УПРАВЛЕНИЯ КУЗОВОМ
Get Access all wiring diagrams car
Электросхема блока управления кузовом (1 из 2) для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема блока управления кузовом (2 из 2) для Ford Focus SE 2002
БЛОКИРОВКИ СЕЛЕКТОРА СТОЯНОЧНЫЙ ТОРМОЗ
Get Access all wiring diagrams car
Электросхема блокировки селектора для Ford Focus SE 2002
ВНЕШНЕЕ ОСВЕЩЕНИЕ
Get Access all wiring diagrams car
Электросхема заднего хода, A/T для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема заднего хода, M/T для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема внешнего освещения для Ford Focus SE 2002
Get Access all wiring diagrams car
остановите схему ламп для Ford Focus SE 2002
ВНУТРЕННЕЕ ОСВЕЩЕНИЕ
Get Access all wiring diagrams car
Электросхема подсветки для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема подсветки приборов для Ford Focus SE 2002
ЗАЗЕМЛЕНИЕ ПОДКЛЮЧЕНИЕ МАССЫ
Get Access all wiring diagrams car
Электросхема подключение массы заземления (1 из 3) для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема подключение массы заземления (2 из 3) для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема подключение массы заземления (3 из 3) для Ford Focus SE 2002
Звуковой сигнал Гудок
Get Access all wiring diagrams car
Электросхема звукового сигнал Гудка для Ford Focus SE 2002
Магнитола Мультимедия
Get Access all wiring diagrams car
Стандартная комплектация для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема премиум магнитолы, 3 двери для Ford Focus SE 2002
Подогрев стекол и зеркал
Get Access all wiring diagrams car
Электросхема подогрева зеркал заднего вида для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема заднего стекла для Ford Focus SE 2002
ПОДУШКИ БЕЗОПАСНОСТИ AIR BAG
Get Access all wiring diagrams car
Электросхема подушек безопасности SRS AirBag (1 из 2) для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема подушек безопасности SRS AirBag (2 из 2) для Ford Focus SE 2002
ПРЕДУПРЕЖДАЮЩИЕ СИСТЕМЫ
Get Access all wiring diagrams car
Электросхема предупреждающей системы для Ford Focus SE 2002
ПРИБОРНАЯ ПАНЕЛЬ
Get Access all wiring diagrams car
Электросхема панели приборов, С Вспомогательный Комплект приборов (1 из 2) для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема панели приборов, С Вспомогательный Комплект приборов (2 из 2) для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема панели приборов, без Вспомогательный Комплект приборов для Ford Focus SE 2002
ПРИВОД ЗЕРКАЛ
Get Access all wiring diagrams car
Электросхема привода зеркал для Ford Focus SE 2002
ПРИВОД ЛЮКА И КРЫШИ
Get Access all wiring diagrams car
Электросхемы привода люка или крыши для Ford Focus SE 2002
ПРИВОД СТЕКЛОПОДЪЕМНИКОВ
Get Access all wiring diagrams car
Электросхема стеклоподъемников, С Задние Окна со стеклоподъемником для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема стеклоподъемников, без Задние Окна со стеклоподъемником для Ford Focus SE 2002
Противоугонная система Сигнализация
Get Access all wiring diagrams car
Электросхема открывания авто (1 из 2) для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема открывания авто (2 из 2) для Ford Focus SE 2002
Get Access all wiring diagrams car
пассивная Электросхема противоугонной сигнализации для Ford Focus SE 2002
СИСТЕМА АНТИБЛОКИРОВОЧНОЙ ТОРМОЗНОЙ СИСТЕМЫ ABS
Get Access all wiring diagrams car
Электросхема антиблокировочной тормозной системы АБС (ABS), С Регулирование тягового усилия для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема антиблокировочной тормозной системы АБС (ABS), без Регулирование тягового усилия для Ford Focus SE 2002
СИСТЕМА КОНДИЦИОНЕРА
Get Access all wiring diagrams car
схема нагревателя для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема кондиционера с ручный управлением, Кроме SVT (1 из 2) для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема кондиционера с ручный управлением, Кроме SVT (2 из 2) для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема кондиционера с ручный управлением, SVT (1 из 2) для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема кондиционера с ручный управлением, SVT (2 из 2) для Ford Focus SE 2002
СИСТЕМА КРУИЗКОНТРОЛЯ
Get Access all wiring diagrams car
Электросхема системы круизконтроля, A/T для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема системы круизконтроля, M/T для Ford Focus SE 2002
СИСТЕМА ОХЛАЖДЕНИЯ
Get Access all wiring diagrams car
Электросхема системы охлаждения, SVT для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема системы охлаждения, С счет Кроме SVT для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема системы охлаждения, без счет для Ford Focus SE 2002
СИСТЕМА ПЕРЕДАЧИ ДАННЫХ
Get Access all wiring diagrams car
Электросхема компьютерной линии передачи данных CAN, С Регулирование тягового усилия для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема компьютерной линии передачи данных CAN, без Регулирование тягового усилия для Ford Focus SE 2002
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЯ
2.
0LGet Access all wiring diagrams car
2.0L, Электросхема системы управления двигателя кроме SVT (1 из 3) для Ford Focus SE 2002
Get Access all wiring diagrams car
2.0L, Электросхема системы управления двигателя кроме SVT (2 из 3) для Ford Focus SE 2002
Get Access all wiring diagrams car
2.0L, Электросхема системы управления двигателя кроме SVT (3 из 3) для Ford Focus SE 2002
Get Access all wiring diagrams car
2.0L, Электросхема системы управления двигателя SVT (1 из 3) для Ford Focus SE 2002
Get Access all wiring diagrams car
2.0L, Электросхема системы управления двигателя SVT (2 из 3) для Ford Focus SE 2002
Get Access all wiring diagrams car
2.0L, Электросхема системы управления двигателя SVT (3 из 3) для Ford Focus SE 2002
Система Фар
Get Access all wiring diagrams car
Электросхема фар, С DRL для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема фар, без DRL для Ford Focus SE 2002
СИСТЕМЫ СИДЕНИЙ
Get Access all wiring diagrams car
Электросхема подогрева сидений для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема привода сидений для Ford Focus SE 2002
Стартер Генератор
Get Access all wiring diagrams car
Электросхема Генератора для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема стартера, A/T для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема стартера, M/T для Ford Focus SE 2002
Стеклоочистители и Стеклоомыватели Дворники
Get Access all wiring diagrams car
Неустойчивая Электросхема стеклоочистителя, дворников и омывателя для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема заднего стеклоочистителя и омывателя стекла для Ford Focus SE 2002
ЦЕНТРАЛЬНЫЙ ЗАМОК
Get Access all wiring diagrams car
Электросхема центрального замка (1 из 2) для Ford Focus SE 2002
Get Access all wiring diagrams car
Электросхема центрального замка (2 из 2) для Ford Focus SE 2002
Форд фокус 2 2009 схема предохранителей
Автор admin На чтение 8 мин Просмотров 3 Опубликовано Обновлено
Содержание
- Ford Focus 2 предохранители и реле
- Общее расположение блоков
- Блок под капотом
- Блок в салоне
- Вариант 1
- Вариант 2
- Электросхемы Ford Focus 2
Ford Focus 2 предохранители и реле
Компактный автомобиль Ford Focus 2 го поколения производился в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах как с бензиновыми, так и дизельными двигателями.
За это время автомобиль прошёл рестайлинг один раз, который коснулся как интерьера так и экстерьера. В данной публикации мы покажем описание блоков предохранителей и реле Форд Фокус 2, места их расположения, схемы и фотографии. Отдельно отметим предохранитель прикуривателя. А в заключении предложим для скачивания полные электрические схемы автомобиля.
Актуальное назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки форд фокус 2. Сверяйте обозначением со схемой на обратной стороне защитной крышки. А если у Вас не то поколение модели, смотрите тут: Фокус 1 и Фокус 3.
Общее расположение блоков
На данной схеме представлено расположение всех электронных блоков управления.
p, blockquote 7,0,0,0,0 —>
| 1 | Электронным блок управления кондиционером |
| 2 | Датчик температуры воздуха подаваемого из вентиляционной решетки приборной панели |
| 3 | Датчик удара (SRS) |
| 4 | Датчик удара SRS, со стороны водителя |
| 5 | Датчик удара SRS, со стороны пассажира |
| 6 | Звуковой сигнал противоугонной системы |
| 7 | Датчик солнечного света |
| 8 | Дополнительный отопитель-электрический |
| 9 | Дополнительный отопитель-топливный |
| 10 | Аккумуляторная батарея |
| 11 | Диагностический разъем (DLC) |
| 12 | Блок управления электрооборудованием двери водителя — в двери |
| 13 | Блок управления электрооборудованием левой задней двери — в двери |
| 14 | Блок управления электрооборудованием двери пассажира — в двери |
| 15 | Блок управления электрооборудованием правой задней двери — в двери |
| 16 | Блок управления электродвигателем вентилятора системы охлаждения |
| 17 | Блок управления подачей присадки |
| 18 | Блок предохранителей /реле, моторный отсек |
| 19 | Блок предохранителей /реле приборная панель |
| 20 | Резистор электродвигателя вентилятора отопителя-около электродвигателя вентилятора отопителя |
| 21 | Звуковой сигнал |
| 22 | Кольцевая антенна иммобилайзера |
| 23 | Реле указателей поворота -в переключателе указателей поворота |
| 24 | Инерционный выключатель отсечки подачи топлива |
| 25 | Блок управления системы keylessentry |
| 26 | Блок управления освещением |
| 27 | Многофункциональный блок управления-в блоке предохранителей/ реле приборной панели-функции: Система кондиционирования, противоугонная система, дополнительный обогреватель-электрический, центральный замок, обогреватель лобового стекла, лампы освещения салона, очиститель/ омыватель лобового стекла |
| 28 | Блок управления навигационной системой |
| 29 | Блок управления системой парковки |
| 30 | Блок управления стояночным тормозом |
| 31 | Электронный блок управления SRS |
| 32 | Э/м клапан замка рулевой колонки |
| 33 | Датчик положения рулевого колеса |
| 34 | Электронный блок управления КПП |
| 35 | Датчик дождя (очиститель лобового стекла) |
Блок под капотом
Он находится с левой стороны под защитной крышкой.
Расположение блока под капотом
Фото — пример
Пример актуальной схемы на обратной стороне защитной крышки.
Описание предохранителей
p, blockquote 17,0,0,0,0 —>
| F1 | 40/60А Электрический двигатель вентилятора системы охлаждения |
| F2 | 80А Усилитель руля |
| F3 | 60А Монтажный блок реле и предохранителей в салоне |
| F4 | 60А Монтажный блок реле и предохранителей в салоне |
| F5 | 80А Кондиционер с ручным или автоматическим управлением |
| F6 | 60А Резерв |
| F7 | 30А Насос гидравлического блока АБС |
| F8 | 20А Клапаны гидравлического блока АБС |
| F9 | 20А Контакты и обмотка главного реле |
| F10 | 30А Электрический двигатель вентилятора отопителя (предохранитель печки) |
| F11 | 20А Выключатель зажигания |
| F12 | 40А Силовая цепь реле зажигания |
| F13 | 20А Стартер |
| F14 | 40А Обогрев ветрового стекла — правый элемент |
| F15 | 30А Реле вентилятора системы охлаждения |
| F16 | 40А Левый элемент обогрева ветрового стекла |
| F17 | 30А Резерв |
| F18 | Резерв |
| F19 | 10А Блок управления системы АБС |
| F20 | 15А Звуковой сигнал |
| F21 | 20А Дополнительный отопитель |
| F22 | 10А Блок управления усилителем рулевого управления |
| F23 | 30А Насос омывателя фар |
| F24 | 15А Резерв |
| F25 | 10А Обмотка реле обогрева ветрового стекла |
| F26 | 10А Автоматическая коробка передач |
| F27 | 10А Муфта компрессора кондиционера |
| F28 | 10А Резерв |
| F29 | 10А Система раздельного климат — контроля |
| F30 | 3А Блок управления двигателем, блок управления автоматической коробкой передач |
| F31 | 10А Система зарядки аккумуляторной батареи |
| F32 | 10А Блок управления автоматической коробкой передач, датчик положения селектора |
| F33 | 10А Подогрев датчиков концентрации кислорода |
| F34 | 10А Форсунки, катушка зажигания |
| F35 | 10А Система управления двигателем |
| F36 | 10А Блок управления двигателем |
Назначение реле
p, blockquote 18,1,0,0,0 —>
| R1 | Реле включения запрещения запуска |
| R2 | Реле звукового сигнала |
| R3 | Реле фонарей заднего хода |
| R4 | Резерв |
| R5 | Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей, Реле нагревателя топлива — дизель |
| R6 | Основное реле |
| R7 | Реле обогревателя ветрового стекла |
| R8 | Реле зажигания |
| R9 | Реле омывателя фар |
| R10 | Реле вентилятора отопителя |
| R11 | Реле компрессора кондиционера |
| R12 | Реле электро двигателя вентилятора системы охлаждения, реле свечей накаливания |
| R13 | Реле стартера |
| R14 | Реле вентилятора системы охлаждения, Электрический двигатель вентилятора |
Блок в салоне
Данный блок находится под бардачком и крепится двумя винтами.
Вариант 1
Обозначение
p, blockquote 24,0,0,0,0 —>
| 37 | 10А Дальний свет левой фары |
| 38 | 10А Дальний сеет правой фары |
| 39 | 20А Прикуриватель, задняя дополнительная розетка |
| 40 | 20А Люк |
| 41 | 20А Модуль электрооборудования двери переднего пассажира |
| 42 | 7,5А Обогрев зеркал |
| 43 | 10А Электронные модули (питание от аккумуляторной батареи) |
| 44 | 10А Диагностический разъем (OBD II) |
| 45 | 10А Дневные ходовые огни |
| 46 | 10А Комбинация приборов, многофункциональный электронный модуль (GEM) |
| 47 | 15А Стеклоомыватель, обогрев жиклеров стеклоомывателя |
| 48 | 20А Ближний свет фар, дневные ходовые огни |
| 49 | 15А Переключатель света |
| 50 | 20А Стеклоочиститель |
| 51 | 15А Топливный насос |
| 52 | 25А Обогрев заднего стекла |
| 53 | 7,5А Габаритный свет с левой стороны |
| 54 | 7,5А Габаритный свет с правой стороны |
| 55 | 20А Модуль электрооборудования двери водителя, центральный замок |
| 56 | 20А Система бесключевого доступа / запуска |
| 57 | 10А Сирена противоугонной системы |
| 58 | 15А Аудиосистема (питание от аккумуляторной батареи) |
| 59 | 25А Розетка в багажном отделении, разъем прицепа |
| 60 | 15А Ближний свет правой фары |
| 61 | 15А Ближний свет левой фары |
| 62 | 20А Электропривод регулировок сиденья водителя |
| 63 | 25А Стеклоподъемники |
| 64 | Резерв |
| 65 | 10А Подушки безопасности |
| 66 | 7,5А Корректор фар, ближний свет фар, блок ксеноновых фар |
| 67 | 10А Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания) |
| 68 | 7,5А Радио, комбинация приборов |
| 69 | 20А Противотуманный свет |
| 70 | 10А Электронные модули(питание от замка зажигания) |
| 71 | 10А Дневные ходовые огни |
| 72 | 25А Многофункциональный электронный модуль (GEM) |
| 73 | 7,5А Освещение номерного знака |
| 74 | 15А Лампы стоп-сигнала |
| 75 | 10А Блок управления коробкой передач, электронная педаль газа |
| 76 | 7,5А Электронный стояночный тормоз (EPB) |
| 77 | 25А Реле центрального замка |
| 78 | 15А Очиститель заднего стекла |
| 79 | 15А Электропривод складывания зеркал |
| 80 | 10А Освещение салона, зеркала с электроприводом |
| 81 | 20А Модуль электрооборудования правой задней двери |
| 82 | 20А Модуль электрооборудования левой задней двери |
| 83 | 10А CD-чейнджер, развлекательная система для задних пассажиров (RSE) |
| 84 | 10А Лампы заднего хода, модуль прицепа |
| 85 | 10А Система охлаждения |
| 86 | 20А Подогрев сидений |
| Реле | |
| K1 | Обогрев заднего стекла |
| K4 | Топливный насос |
| K5 | Дневные ходовые огни |
В данном исполнении за работу прикуривателя отвечает предохранитель номер 39 на 20А.
Вариант 2
Фото — схема
Расшифровка
p, blockquote 28,0,0,0,0 —>
| 100 | 10А Электронные модули (питание от замка зажигания) |
| 101 | 20А Люк, сиденье водителя с электроприводом, блок управления приводом крыши (Focus Coupe-Cabriolet) |
| 102 | 10А Блок управления отопителем, регулировки рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления |
| 103 | 10А Внешние освещение (питание от аккумуляторной батареи) |
| 104 | 10А Освещение салона, система экономии электроэнергии |
| 105 | 25А Обогрев заднего стекла |
| 106 | 20А Система бесключевого доступа / запуска |
| 107 | 10А Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем |
| 108 | 7,5А Дополнительные функции комбинации приборов (аудиосистема и система навигации) |
| 109 | 20А Прикуриватель, задняя дополнительная розетка |
| 110 | 10А Дневные ходовые огни |
| 111 | 15А Топливный насос (бензиновые двигатели) |
| 112 | 15А Аудиосистема (питание от аккумуляторной батареи) |
| 113 | 10А Дневные ходовые огни |
| 114 | 10А Комбинация приборов (питание от замка зажигания), иммобилайзер |
| 115 | 7,5А Внешние освещение (питание от замка зажигания) |
| 116 | 20А Противотуманный свет |
| 117 | 7,5А Освещение номерного знака |
| 118 | 20А Модуль электрооборудования левой задней двери |
| 119 | 15А Розетка в багажном отделении |
| 120 | 20А Модуль электрооборудования правой задней двери |
| 121 | 20А Подогрев передних сидений |
| 122 | 10А Подушки безопасности |
| 123 | 7,5А Обогрев зеркал |
| 124 | 7,5А Габаритный свет с левой стороны |
| 125 | 7,5А Габаритный свет с правой стороны |
| 126 | 20А Система бесключевого доступа / запуска |
| 127 | 25А Стеклоподъемники |
| 128 | Резерв |
| 129 | 20А Стеклоочиститель |
| 130 | Резерв |
| 131 | 15А Стеклоочиститель заднего стекла |
| 132 | 15А Лампы стоп-сигнала |
| 133 | 25А Модуль электрооборудования двери переднего пассажира, реле центрального замка |
| 134 | 20А Модуль электрооборудования двери водителя, центральный замок |
| 135 | 20А Дневные ходовые огни |
| 136 | 15А Стеклоомыватель, обогрев жиклеров стеклоомывателя |
| 137 | 10А Резервное питание противоугонной системы |
| 138 | 10А Блок управления двигателем, электронная педаль газа, блок управления автоматической коробкой передач |
| 139 | 10А Дальний сеет правой фары |
| 140 | 10А Дальний свет левой фары |
| 141 | 10А Лампы заднего хода, зеркала с электроприводом |
| 142 | 15А Ближний свет правой фары |
| 143 | 15А Ближний свет левой фары |
| Реле | |
| R1 | Топливный насос |
| R2 | Резерв |
За прикуриваетль отвечает предохранитель номер 109 на 20А.
С обратной стороны блока, могут находится некоторые отдельные элементы реле.
p, blockquote 32,0,0,0,0 —>
- R1 Реле ближнего света
- R2 Реле дальнего света
- R3 Реле центрального замка и заднего стеклоочистителя
- R4 Реле открытия водительской двери
- R5 Реле открытия остальных дверей
- R6 Реле переднего стеклоочистителя
- R7 Реле обогрева заднего стекла
- R8 Реле защиты от разряда АКБ
- R9 Реле света

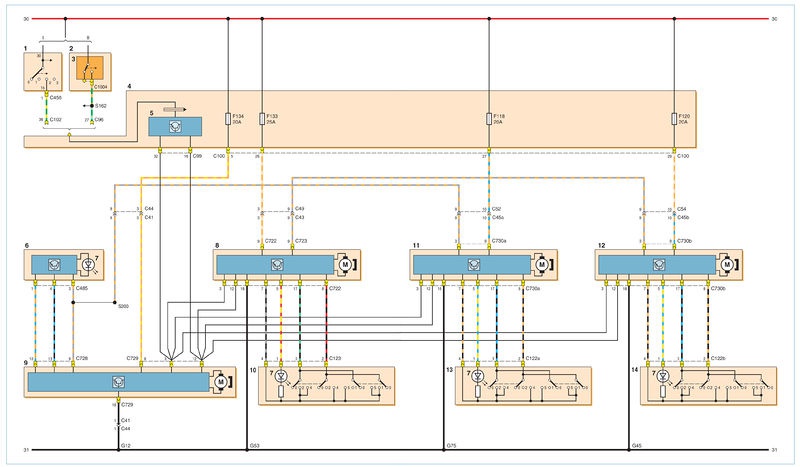

Электросхемы Ford Focus 2
Остались вопросы? Больше информации про электро оборудование, а так же полные электро — схемы форд фокус 2 можете найти в данном руководстве: «скачать«.
Мы так же подготовили видео материал по данной публикации у себя на канале. Смотрите и подписывайтесь.
p, blockquote 35,0,0,0,0 —> p, blockquote 36,0,0,0,1 —>
А если знаете как сделать данный материал лучше или остались вопросы пишите всё в комментарии.
