Чехол для ручки КПП своими руками – Поделки для авто
Пока жду весеннего тепла для занятий по устранению кузовных косячков решил заняться интерьером. Серый чехол ручки переключения КПП никак не вписывался в стиль моего салона. Решил заменить, к тому же он уже слегка протерся местами. А менять решил я путем изготовления нового чехла своими руками. Далее весь процесс от А до Я.
Утром начал поиск материалов. Для моего нового нужна черная кожа + хорошие толстые белые нитки для красивой строчки. Дома поиски не увенчались успехом ни по одному из пунктов и я отправился на поиски в магазин тканей.
В первом ничего, во втором 1300р. за погонный метр, конечно не взял, да и кожзам там был ну оооооочень тонкий. То что нужно было найдено в магазине тканей для обивки мебели. Такой же черный цвет как у чехлов моих и легкая матовость. Итак, 500р. за погонный метр черного “экодермантина”))) при ширине 1,5м. Взял 0,5м, с запасом для будущих переделок. Нитки толстые как надо купил в Ашане.
Написано особопрочные, проверим.
вот такие нитки из Ашана + игла + наперсток в комплекте
Нитки 3х цветов: белый + черный + серый. Взял по 97р. Так же в комплекте с ними игла и наперсток. Сегодня они не понадобятся, но в будущем думаю пригодятся.
Снял старый чехол и домой, творить новый))
старый чехол
Чехол отделил от рамки, он держался на клее, оторвал легко, весь клей на чехле остался.
уже без рамки

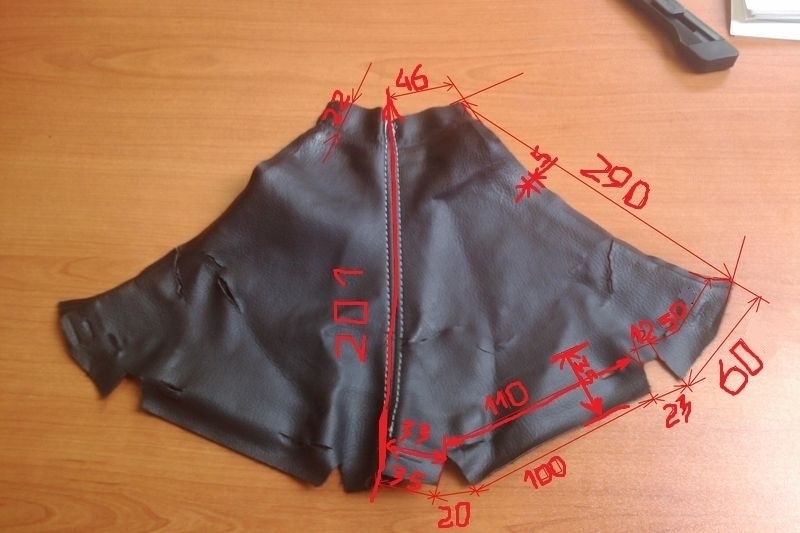

Дальше я распорол шов. И разрезал старый чехол на 2 равные части, а после одну из них еще раз разрезал пополам. Сделал это потому что идея сшить новый не целиковый как был, а из 4 частей с прострочкой. Одну из четвертинок я обвел на новом материале.
И конечно же добавил по 5мм с каждой стороны для шва (по длинным сторонам). Все это хозяйство размножил до 4х экземпляров и вырезал.
4 черненьких…
Дальше в ход пошла старая добрая швейная машинка с ножным приводом. Она уже помогала мне при изготовлении санок-ватрушки.
Сшил первые 2 части.
вот они те 5мм оставленные для шва
И сразу обработал их строчкой.
уже с белой строчкой
Строчку делал почти вручную, то есть аккуратно и медленно крутил привод швейки рукой, получилось достаточно ровно и аккуратно.
результат
Ну и так далее, пришил 3ю часть + строчка.
обратная сторона
Последний шов был самым непростым. Точнее не сам шов, а белая строчка. Она делалась полностью в ручную. Точность каждого стежка почти ювелирная)) Но этот шов все равно будет обращен в сторону торпеды, т.к. немного отличается от предыдущих.

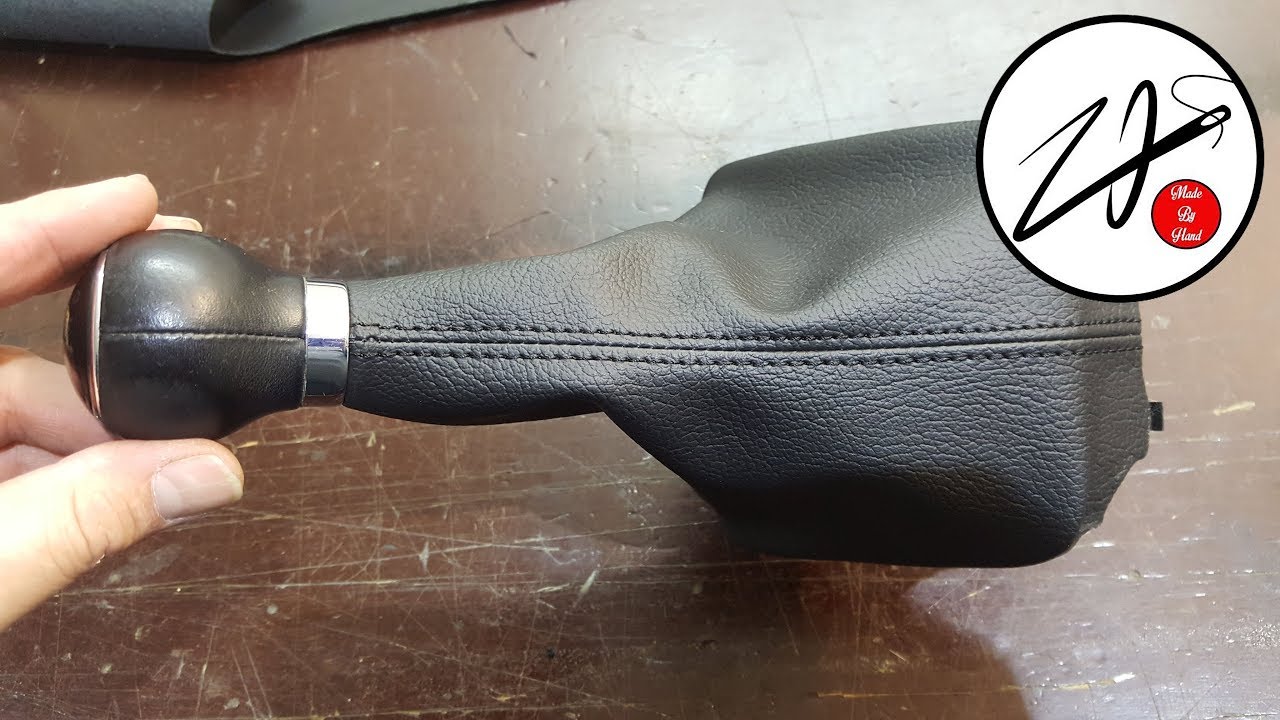

В результате почти 3х часов работы вот такой результат:
К самой ручке крепил изолентой и сверху чехол чуть подвернул. Рамку приклеил на вот такой клей:
космофен
Это космофен, клеит за секунды. Он хорошо известен тем, кто занимается натяжными потолками. Цена что то около 120р. но у меня был дома. И вот готов мой новый чехол.
Тут же установил в машину
По фото не так хорошо видно, но теперь ручка КПП в единой гамме с чехлами сидений и оплеткой на руле. + к уюту в машине.
И ещё хочу отметить один момент, если вам нужно оформить полис каско или осаго, то обязательно нужен техосмотр. А вы знаете, что вполне законно просто купить техосмотр прямо с доставкой на дом. Заходите и договаривайтесь.
Автор; Александр Куликов г.Кострома, Костромская область
Как сшить чехол на ручку АКПП
Своими руками
На чтение 3 мин Просмотров 1.7к.
Один из недостатков в отделке салона автомобилей, оборудованных автоматической коробкой передач – отсутствие на рычаге переключения чехла в верхней части. Это способствует со временем потере имеющейся отделкой внешнего вида, презентабельности, что для многих автолюбителей неприятно.
Найти выход из положения просто – нужно обеспечить ручку переключения передач чехлом. Такое лучше делать сразу же после покупки автомобиля с автоматом. Заказать чехол можно в специализированной мастерской; дешевле, увлекательней сделать это самому.
Учитывая класс автомобиля, чехол можно изготовить из крепкой текстурной ткани, кожи. Последний вариант предпочтительней, так как его присутствие в салоне добавляет интерьеру богатства, основательности, привлекательности.
Начинают с замеров рычага переключения, составления эскиза чехла. Пользуются бумагой. Из нее вырезают шаблон.
Последний похож на вытянутый двутавр с разной шириной полок. Высота заготовки должна быть достаточной, чтобы обернуть сверху ручку и закрыть на ней спереди и сзади имеющуюся отделку из кожзаменителя (кожи). Ширина ее максимальная в средней части и соответствует ширине верхней части рычага. Ближе к полкам она сужается и в их пределах равна половине длины окружности нижней, стоечной части рычага (расположена под его утолщенной головкой).
Полки на концах двутавровой части шаблона устроены для охвата стойки рычага под его головкой. Причем ширина полки, которая будет располагаться в передней части (к торпедо) меньше, лицевая – больше. Последнюю лучше сделать равную длине окружности сточной части рычага под его уширенной верхней частью. Это позволит иметь в чехле, в «собранном виде», только один видимый шов, который будет находиться впереди и практически не будет заметным.
Дальше ищут кожу, которая должна по цвету подойти к отделке салона. Ее нужно немного – ориентируются на размер шаблона с припусками 1…2 см.
На кусок кожи (кожзаменителя) с тыльной стороны кладут шаблон. Вырезают острым ножом, ножницами заготовку с припуском на швы в полсантиметра со всех сторон. Прострачивают в по периметру, подворачивая к тыльной стороне припуск материал.
Далее устраивают крепление, которое позволит чехлу держаться на головке рычага. По всей площади задней (меньшей по ширине) полки, с лицевой стороны, пришивают одну из лент текстильной застежки с микропетлями.
Вторую часть застежки – ленты с микрокрючками, располагают по концам передней полки (более широкой), на тыльной ее стороне.
Сшитый чехол располагают средней частью на верху головки ручки переключения. Загибают переднюю и заднюю части вниз – к стойке рычага. Прижимают к стойке полку задней части, охватывают ее передней полкой, прижимают. Текстильная застежка сцепится и зафиксирует чехол на ручке.
