Замена масла мкпп форд фокус 3 – Замена масла в коробке Форд Фокус 3 своими руками: видео

Замена масла в коробке передач Форд Фокус 3 механика

Ford Focus III. ПРОВЕРКА УРОВНЯ, ДОЛИВКА И ЗАМЕНА МАСЛА В МЕХАНИЧЕСКОЙ КОРОБКЕ ПЕРЕДАЧ

Вам потребуются: торцовые головки «на 8», «на 19», ключ-шестигранник «на 8», шприц, емкость для слива масла.

2. Выверните восемь винтов крепления брызговика двигателя.

3. . и снимите брызговик двигателя.

4. Снимите крышку кожуха механизма переключения передач (см. «Замена тросов управления механической коробкой передач», с. 156).

5. Выверните пробку наливного отверстия коробки передач.

6. Уровень масла должен быть у кромки наливного (контрольного) отверстия или находиться чуть ниже (можно достать до поверхности масла пальцем или отверткой).

7. Если уровень масла сильно понижен (не удается проконтролировать пальцем), долейте масло шприцем до кромки наливного отверстия.

9. Для замены масла рекомендуем снять кожух механизма переключения передач, так как сливаемое из коробки передач масло будет растекаться внутри кожуха и потом, выливаясь из него, загрязнять рабочую зону. Для этого выверните три болта крепления кожуха.

10. . и снимите его.

Сливать масло рекомендуется в течение 15 мин после поездки, пока оно не остыло и обладает хорошей текучестью.

11. Выверните пробку сливного отверстия.

12. . и слейте масло в заранее подготовленную емкость.

Рис. 6.5. Принципиальная схема пятиступенчатой механической коробки передач: 1 — задняя крышка картера коробки передач; 2 — картер коробки передач; 3 — сапун; 4 — рабочий цилиндр гидропривода выключения сцепления; 5 — картер сцепления; б — подшипник выключения сцепления; 7 — первичный вал; 8 — вторичный вал; 9 — главная передача и дифференциал

Посмотрите интересное видео по этой теме

eurasia-avto.ru

Сколько литров масла заливать в коробку передач Форд Фокус 3

Владельцы популярного автомобиля Ford Focus 3 хорошо знают о недостатках и достоинствах своей машины. Модель достаточно надежна и неприхотлива в использовании, обладает относительно несложной конструкцией, и это позволяет выполнять обслуживание своими силами. По крайней мере, речь идет об элементарных задачах – например, замене масла в коробке передач. Рассмотрим эту процедуру более подробно на примере Ford Focus 3 с механической КПП. Обратим внимание на оптимальные параметры масла, периодичность замены, а также сколько масла требуется заливать в МКПП Ford Focus 3.

Регламент замены

Компания Ford установила четкий регламент замены, которому должны следовать владельцы Ford Focus 3 независимо от года выпуска авто. Так, интервал замены составляет 80 тысяч километров. В благоприятных условиях, например в странах с умеренным климатом, можно полагаться только на этот показатель. В суровых условиях, таких как в России например, срок замены масла сокращают в два или три раза. Ведь неудивительно, что под воздействием негативных факторов масло быстрее теряет свои полезные свойства, и приходит в негодность. Это отрицательным образом сказывается надежности коробки передач – она перегревается, и возникают непредсказуемые поломки. Отметим несколько основных факторов, влияющих на срок службы масла в худшую сторону:

  • Частая езда на высоких скоростях, двигатель работает на высоких оборотах и перегревается
  • Водитель совершает ошибки в процессе переключения передач, и коробка перегревается
  • Постоянные перепады температур, переменчивый климат – морозы быстро сменяются оттепелью, выпадение осадков и высокая влажность
  • Езда по плохим пыльным дорогам, включая бездорожье, грязь и слякоть на дорогах

В подобных условиях масло лучше менять каждые 60 тысяч километров, или еще чаще, если машина испытывает нагрузки практически беспрерывно. Некоторым иногда приходиться подвергать машину таким нагрузкам, но при одном условии – почаще менять трансмиссионное масло, и своевременно следить за его уровнем и состоянием.

Проверка объема и состояния масла

Масло в коробке передач Ford Focus проверяют с помощью мерного щупа, на котором есть отметки Max и Min. По ним можно определить, хватает ли масла в трансмиссии. Например, при недостаточном уровне масло будет находиться ниже метки Min, а в случае перелива – превышать метку Max. В обоих случаях масло либо доливают, либо сливают (соответственно). Но при этом важно иметь ввиду, что одного доливания будет недостаточно, если масло пришло в негодность. Определить это можно по следующим признакам:

  • Масло потемнело и помутнело
  • Масло содержит подозрительный осадок в виде металлической стружки
  • Масло издает запах горелого

При выявлении данных признаков можно убедиться в том, что масло уже не способно эффективно охлаждать компоненты КПП, и тем самым предотвращать их от перегрева. Избежать подобных проблем можно единственным способом – немедленно слить старое масло.

Выбираем масло для МКПП Ford Focus 3

Итак, если масло пришло в негодность, тогда есть смысл залить новую жидкость. Первым делом надо выбрать подходящий продукт, причем желательно подбирать среди проверенных брендов с хорошей репутацией. Хотя производитель рекомендует полагаться только на оригинальные продукты концернов General Motors, либо компании Ford. Назовем несколько подходящих трансмиссионных масел для Ford Focus 3:

  • Motul Gear 300 75-90W
  • Mobil 1 SHC 75W-90
  • Castrol 75W-90
  • Liqui Moly Hocheistungs-Getriebeoil 75W-90.

Вниманию представлены самые дорогие аналоги, которые по качеству идут в прямое сравнение с оригинальным маслом. При этом надо исходить только из указанных вязкостных характеристик.

Масло для коробки передач бывает трех видов – синтетическое, минеральное и полусинтетическое. Для рассматриваемой модели предпочтительно использовать синтетику – она более текучая и рассчитана на длительный срок службы. При недостатке средств заливают полусинтетическое масло.

Сколько заливать

В завершении статьи рассмотрим объем заливаемого масла для МКПП Ford Focus 3. Итак, в пятиступенчатую и шестиступенчатую коробку входит примерно 2 литра жидкости. Указанный объем масла вливают после полной очистки коробки от остатков старого масла, а также различных грязевых отложений. Процедура очистки не займет много времени. Она состоит из нескольких шагов:

  1. Сначала сливается старое масло
  2. Заливается промывочный состав
  3. Состав прогоняется по КПП при включенном двигателе
  4. Двигатель выключается, промывка сливается
  5. Вводится новое масло в полном объеме
  6. Завершающий этап – проверка уровня жидкости мерным щупом.

maslospec.ru

Замена масла в коробке передач (МКПП) Форд Фокус 3 своими руками

Ford Focus 3 – относительно современный автомобиль, пользующийся стабильным спросом на поддержанном рынке. Обслужить такую машину своими силами – не проблема, учитывая невысокую трудоемкость конструкции данного авто. Благодаря этому можно избавиться от множества проблем и непредвиденных затрат, связанных с дорогостоящим обслуживанием в дилерском центре Ford в условиях отсутствия гарантии. Многие работы вполне осуществимы своими силами, и одна из таких процедур – замена масла в коробке передач. Рассмотрим ее подробно на примере Ford Focus 3 с механической коробкой.

Когда менять

Периодичность замены трансмиссионной жидкости зависит от условий эксплуатации. Заводская смазка является самой качественной, и в теории рассчитана на весь срок службы транспортного средства. Но под воздействием неблагоприятных климатических факторов масло начинает утрачивает свои свойства, и в связи с этим может понадобится замена жидкости. Нельзя дать однозначный ответ, когда наступит необходимость в заливе свежего масла. Именно поэтому, по достижении 20-25 тысяч километров пробега, необходимо регулярно контролировать качество состояния жидкости. Но помимо интервала, существуют и другие факторы, которые надо знать перед заменой масла.

Какое масло заливать

При выборе подходящей смазки важно ориентироваться на так называемые параметры вязкости и допуска, а потом уже выбирать понравившийся бренд. Так, для Ford Focus 3 предпочтительно выбирать смазку с параметрами SAE 75W-90, а также WSS-M2C919-E. Что касается выбора бренда, здесь лучше отдавать предпочтение фирмам, наиболее приближенным к концерну General Motors.

Что понадобится для замены

  • Новое масло объемом 4 литра
  • Набор инструментов, в том числе ключ на 19 и шестигранник на 8
  • Емкость для слива старой жидкости

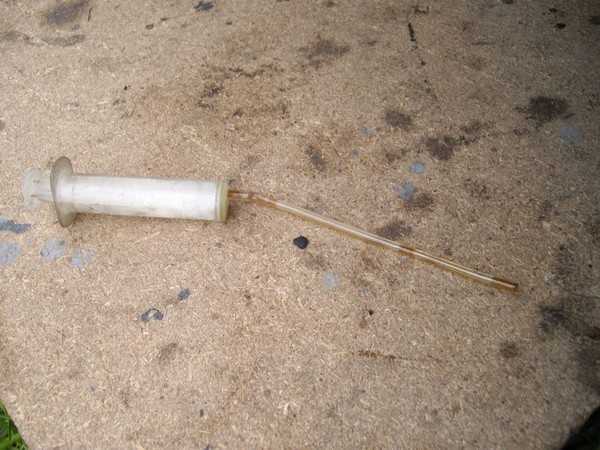

  • Специальный заправочный шприц
  • Ветошь
  • Резиновые перчатки

Приступаем к работе

  1. Подготовить автомобиль – прогреть мотор до рабочей температуры, затем установить машину на подъемник. Как вариант, подойдет смотровая яма или эстакада
  2. Заглушить двигатель, залезть под машину и найти механизм переключения передач, который представляет собой пластиковый поддон, закрепленный по всему периметру болтами
  3. Все болты открутить, и тем самым демонтировать поддон, чтобы получить доступ к двум пробкам – сливной и заливной. Пробки откручиваются ключами, но перед этим надо подставить поддон для слива отработанного масла
  4. Обратим внимание, что пробка сливного отверстия снимается ключом на 19, а заливная пробка вынимается с помощью шестигранника на 8
  5. После откручивания пробки слива из отверстия начнет стекать старое масло, на это уйдет около 15 минут
  6. Дождаться полного стекания масла, затем поставить сливную пробку обратно на место
  7. С помощью заправочного шприца в заливное отверстие ввести новое масло объемом 1,5 литра. Примерно через 1 час это масло сливается. Таким образом, очищаются все компоненты трансмиссионной системы. Выходят грязевые отложения, остатки масла и металлическая стружка.
  8. Закрутить заливную пробку, после чего установить обратно поддон коробки передач
  9. Процесс замены масла в МКПП Ford Focus 3 можно считать завершенным
  10. Первые две недели надо контролировать уровень масла, и доливать жидкость при необходимости.

maslospec.ru

Какое масло лучше заливать в коробку передач (МКПП) Форд Фокус 3

Владельцы популярного автомобиля Ford Focus 3 часто интересуются выбором подходящего масла для коробки передач. Этот вопрос сейчас весьма актуален ввиду большого ассортимента. В статье представлены рекомендуемые параметры масла для механической КПП Ford Focus третьего поколения.

Периодичность замены

В большинстве случаев производитель не настаивает на замене трансмиссионного масла. Однако в суровых российских условиях это делать необходимо, ведь иначе могут возникнуть проблемы с работоспособностью коробки передач. В очень редких случаях компания Ford рекомендует менять масло в МКПП через 90 тысяч километров, но этот регламент разработан в основном для европейских стран с благоприятным климатом. Как показывает практика, российским автомобилистам приходиться менять масло значительно раньше установленного срока. Но все еще зависит от условий эксплуатации. Сначала проверяют состояние качества смазки, и на основании этого принимают решение о необходимости замены. Оптимальным интервалом для замены масла в МКПП Ford Focus 3 считается 40-50 тысяч километров. Через такое количество пробега масло не успеет потерять все свои полезные свойства.

Масло от производителя

Компания Ford может рекомендовать только собственный смазочный состав, который является самым качественным и, в то же время, самым дорогим. И все же, в первую очередь надо ориентироваться именно на него. Речь идет о масле под названием FordService 75W-90 B0. Его каталожный номер соответствует маркировке 1790199.
Конечно, не каждый может себе позволить FordService 75W-90 B0, хотя в случае его покупки не стоит сомневаться в высокой надежности трансмиссии. И все же, большинство автомобилистов предпочитают аналоги. Их следует выбирать исходя из различных параметров вязкости, допуска и стандартам качества. Немаловажное значение имеет параметр вязкости (SAE), являющийся едва ли не единственным критерием для поиска наилучшего аналога.

Выбор масла по параметрам

Выделим самые главные характеристики и допуски, на которые следует обратить внимание:

  • Вязкость – SAE 75W-90
  • Стандарт по API – GL4/5
  • Возгорание при температуре 186 градусов
  • Полное застывание при температуре минус 54 градусов

Теперь обратим внимание на лучшие трансмиссионные масла, одобренные компанией Ford:

  1. Motul Gear 300 75W-90 – относительно недорогой продукт, особенно по сравнению с оригинальным от Ford. У него значительно хуже уровень вязкости. Из-за этого можно поставить под сомнение использование такого масла в морозную погоду. По крайней мере, использование такого масла противопоказано при температуре от минус 36 градусов
  2. Mobil Mobilube 1 SHC 75W-90 – то же самое касается и этого масла. Данная смазка, как и вышепредставленная, прекрасно подходит для теплой погоды и не слишком холодной зимы. Не смотря на положительные отзывы поклонников продукции Mobil, коробка передач Ford Focus 3 с таким маслом будет чувствовать себя комфортно только в узком диапазоне температур. Главным достоинством Mobil Mobilube 1 SHC 75W-90 является относительно невысокая стоимость
  3. Liqui Moly Hochleistungs-Getriebeoil 75W-90 – это масло является полной противоположностью двум вышеуказанным смазочным составам. Его отличные вязкостные характеристики обеспечивают высокий уровень устойчивости при экстремально низких температурах. За счет этого такое масло целесообразно использовать в суровых зимних условиях, нежели в теплую погоду. Само собой, продукт от Liqui будет актуален и в летний сезон, однако по экономическим соображениям такое масло лучше заливать зимой.
  4. Castrol 75W-90. Данный тип масла адаптирован для российских модификаций Ford Focus III. Он имеет несколько другие дополнительные компоненты, которые отличаются от тех, что используются в европейской версии Castrol 75W-90. С одной стороны, российские автомобилисты считают, что таким образом фирма Castrol решила не только удешевить масло, но и ухудшить его параметры. Но с другой стороны, умозаключения экспертов говорят об обратном – качество российской версии Castrol 75W-90 находится на очень высоком уровне
  5. Shell Spirax 75W-90 – еще один вариант дешевого масла, по типу Castrol 75W-90.

Вывод

Разобравшись с типами и брендами трансмиссионных масел, можно сделать вывод, что лучше покупать оригинальную жидкость. Если для этого нет финансовых возможностей, можно выбрать не менее качественный аналог, при соблюдении всех параметров допуска и вязкости, указанных в инструкции по эксплуатации Ford Focus III.

maslospec.ru

Замена масла в МКПП – Ford Focus 3

Искал подобную тему или ответ на свой вопрос – не нашел. Знаю, что заливное отверстие мкпп на форд фокус 3 является контрольным, но не нашел достоверных данных о том, каким же этот уровень должен быть. Подскажите пожалуйста, какой должен быть уровень трансмиссионного масла в кпп относительно заливного отверстия. Спасибо заранее!

lomakin_anton

29 октября 2012

Замена масла в МКПП


arkadiy_ko

29 октября 2012



Как и во всех остальных автомобилях, не имеющих щупа для проверки уровня масла в кпп, уровень должен быть по смотровое/заливное отверстие. Больше налить получится только встав под уклон или под давлением.

Darkblood

29 октября 2012


2


Уже есть аналогичная тема! Уровень должен быть ниже заливной горловины на 5-10мм.

lomakin_anton

30 октября 2012



Darkblood
Где эта аналогичная тема? В разделе ФФ3 я не нашел. На данный момент есть 2 ответа:

1. Уровень = уровню заливной горловины.
2. Уровень ниже уровня заливной горловины на 5-10 мм.

ARGUSS

13 ноября 2012

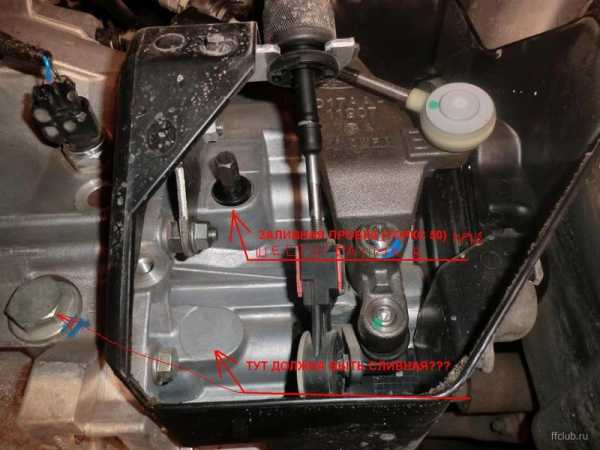

Мужики! подскажите где находиться сливная пробка коробка мех. ib5.если её нет,то как слить масло?.

SadTiger

19 ноября 2012



Снимаешь защиту, спереди, со стороны бампера в коробке есть заглушечка, пластиковая по-моему. Под ней 2 отверстия рядышком. Одно для слива (то, что ниже), другое для залива.

Darkblood

19 ноября 2012



ARGUSS
а глаза открыть и посмотреть на два сообщения никак?

ARGUSS

19 ноября 2012



Darkblood
Да,вот свои открой! Эти сообщения по 2му фокусу.У 3его на корбке сливной пробки на том месте где у второго нет.Есть чуть левее но я не уверен что это именно слив.

SadTiger

19 ноября 2012



Коробка ib5, как мне кажется, без изменений перекочевала со 2 на 3. Если бы изменения были, она бы была уже не ib5

Darkblood

19 ноября 2012



ARGUSS
ib5 как была, так и осталась ib5. И пробка там как была, так и есть. Я не знаю, куда высмотрите
http://media.ffclub.ru/up38496-post-28-1206527637.jpg

SadTiger

19 ноября 2012



Ну слава Богу! Теперь можно расслабиться, и утвердиться во мнении, что коробка необслуживаемая и масло туда залито на весь срок службы.

Darkblood

19 ноября 2012



ARGUSS
не знаю как у вас, но у меня она там присутствует именно так же, как и на рисунке. Ручка, 1.6 125л.с. коробка ib5.

ARGUSS

19 ноября 2012

romashok. в теме проверка уровня масла в мкпп указал, что у него заливная пробка отварачивается ключём, торкс-50.У меня же шестигранник 8.

ARGUSS

19 ноября 2012

SadTiger
По поводу, того что, коробка не обслуживаемая, всё может быть!Но, моё мнение, это чья то дурь!По тому, как даже на трансмиссионном масле, на флаконе именно том масле, что заливается в эту коробку, указон срок годности этого масла, и он до 2016года.Так же, все новые шестеренки должны притераться, соответственно будет труха.Когда я в своё время работал 1мчасовомзаводе, собирал хронографы.По технологии положено,после сборки и регулировки, часы разбираются полность и сдаются на мойку.После собираются дается снова смазка в необходимые точки.Когда старые механические часы откроеш, грязи там немеренно, хотя всё плотно закрыто.шестерёнки снашиваются от туда и грязь! Конечно коробка за три года гарантии сломаться не должна.А после од вам будет очень рад.

bysia

19 ноября 2012



посмотрите вот этот снимок

Мишуха

19 ноября 2012



Для страждущих спорунов, ФФ2 с 2011 г.в.
Самостоятельная замена масла в МКПП (сообщение #11454230)

SadTiger

19 ноября 2012



ARGUSS
Наверняка в коробке имеется система фильтрации масла. Учитывая, что требования к зубчатым парам коробке переиач на несколько порядков ниже аналогичных к хронографам, допускаю, что тот мусор, который образуется в результате работы, не наносит сколь нибудь значимого ущерба зубчатым парам. Свой предыдущий фокус я продал с пробегом за 200000км. Никаких проблем с коробкой не было и не предвиделось. Более того, недавно общался с новым владельцем, у него тоже ноу проблем.

Darkblood

19 ноября 2012



Мишуха
Значит есть разновидность ib5 (у меня такой вид http://media.ffclub.ru/up108517-IMGP7746.jpg). Но тем не менее, сливная пробка находится на том же уровне рядом, что и на моей кпп.

Viktor538

6 февраля 2013

SadTiger
цитата
Наверняка в коробке имеется система фильтрации масла

Нет там ни какой фильтрации на МКПП, отличие от ДВС тем, что в КПП отсутствуют отложения в виде сажи, смолы, частицы не отработанного топлива, температурные перегрузки, нагара, масляного испарения т.д., поэтому масло в МКПП на всем протяжении эксплуатации прозрачное и практически чистое и имеет продолжительный период замены если период годности масла не подошел к концу срока его эксплуатации.
Насколько мне известно срок годности масла не должен превышать 5 лет со дня изготовления, после установленного срока годности оно теряет свои эксплуатационное свойство и превращается в жижу напоминающую мед в банке с осадком.

SadTiger

6 февраля 2013



цитата
после установленного срока годности оно теряет свои эксплуатационное свойство и превращается в жижу

Едва ли этот процесс стремителен и скоротечен. Масло начинает терять свои свойства не через 5 лет, а сразу после своего производства. А вот когда наступает тот момент, что можно сказать “Все, масло потеряло все свои свойства!” – очень большой вопрос. И зависит этот момент не только от времени, но и от условий эксплуатации механизма, в котором оно залито.

Все это демагогия, конечно , просто нет внятных и обоснованных рекомендаций, через какой срок/пробег надо масло менять.

pepa

10 апреля 2013


5


Попробую внести ясность. Когда была разработана КПП IB5 и стала устанавливаться на автомобили то вылезли две проблемы – затруднено переключение передач/повышенный износ колец синхронизатора и повышенный шум. Для устранения данной проблемы на все автомобили, владельцы которых жаловались на повышенный шум, необходимо было залить новое масло (было выпущено TSB, номер за давностью не помню). Новое масло поступало на склад дилера в коробках Форд, но внутри лежали 1 литровые банки с маслом Castrol 75W90. В магазинах в продаже данного масла не было. Даже в каталоге Castrol его нет. Эффект имелся, жалобы пропали. Потом это масло стало поступать в стандартной упаковке Форд и заливаться на конвейере. Мы пробовали на тот момент заливать Mobil SHC 75W90 – как шумела КПП, так и продолжала шуметь. Видно все дело в каких-то присадках, которые применил Castrol. Так что в данном случае я бы побоялся менять оригинальное масло на что-то другое, принципиально конструкция КПП с тех времен не изменилась. То что указано на фото, как сливная пробка – это фиксатор штока передач (подпружиненный шарик). Под ним находиться вал со специальными вырезами, по которым прыгает шарик фиксатора. Через неё сливают масло на СТО (придумали сами механики). Почти безопасно, но надо не задеть механизм переключения передач, чтобы вал не сместился. Если такое произошло – смотрим в дырочку, где был фиксатор, и выставляем вал, чтобы напротив отверстия была впадина на валу (иначе фиксатор не установить на место). Сливается примерно 1,6 литра. В пустую КПП влезает 2,2 литра (5 – 10 мм ниже заливного отверстия). Но можно не париться и заливать под обрез, пока не потечет – никаких последствий плохих не будет. Сливная пробка (такая же как заливная раньше была под левым ШРУСом, потом от неё отказались). На резьбе фиксатора с завода нанесен специальный герметик, чтобы не подтекало масло . Обычно его остатков хватает на повторную установку, но если не осталось, то нанесите любой герметик на резьбу.

Мишуха

12 апреля 2013


1


pepa
КПП IB5 разработана еще при царе горохе, тогда и понятия TSB поди не существовало.
Она начала свою жизнь еще на Форд Эскорте.
И масло на нее шло Кастрол ВОТ130, которое сейчас и продается под маркой Форд.

pepa

15 апреля 2013


1


Когда-то у меня был автомобиль ВАЗ 2110, коробка которого страдает известной болезнью – пробой синхронизатора 2-ой передачи, особенно на холодную. Так вот Фордовское масло вылечило данный дефект полностью! Так что в данном случае я поверил в данное масло для КПП. TSB такое ощущение были всегда, только изначально они были на английском языке, как и вся документация. Их распечатывали и вешали на доску информации, интернет был дорогущий и только у айтишников. Каталог запасных частей назывался “Микрофиша” (типа диафильма), руководство по ремонту были в толстых книгах на английском языке (целый шкаф стоял).

52vp2011

27 апреля 2013




ФФ3 1.6/105 МКПП
Вот вопрос. Подскажите где можно официально увидеть по API спецификации какое масло нужно: GL-4 или GL-5.
В “Третьем Риме” вообще написано 85W-90 GL-4

Мишуха

14 мая 2013



Jefftyn
GL-4
Но с допуском Форда, а оно только оригинал идет.


Тоже задумался о замене масла в коробке, сейчас пробег 39т.
Подскажите сколько надо масла на полную замену? В книге пишут 2.4 литра.


Поехал сегодня в магазин, ориентировался на Castrol но продавец посоветовал Liqui Moli оно чуть по дороже его и взял. Ещё он посмотрел у себя в каталоге и сказал что обьём заливаемого масла 1.67. На днях буду делать полное ТО потом отпишусь.

ffclub.ru

Замена масла в МКПП Форд Фокус 3

Вам потребуются: торцовые головки «на 8», «на 19», ключ-шестигранник «на 8», шприц, емкость для слива масла.

Масло в механической коробке передач не меняется за весь срок службы. Однако может возникнуть необходимость замены масла (например, в связи с ремонтом). Объем масла, заливаемого в коробку передач, составляет 2,4 л.

1. Для проверки уровня и доливки масла установите автомобиль на смотровую канаву или подъемник.

2. Выверните восемь винтов крепления брызговика двигателя

3. снимите брызговик двигателя.

4. Снимите крышку кожуха механизма переключения передач


5.    Выверните пробку наливного отверстия коробки передач.

6.    Уровень масла должен быть у кромки наливного (контрольного) отверстия или находиться чуть ниже (можно достать до поверхности масла пальцем или отверткой).

7.    Если уровень масла сильно понижен (не удается проконтролировать пальцем), долейте масло шприцем до кромки наливного отверстия.




8.    Заверните пробку наливного отверстия.

9. Для замены масла рекомендуем снять кожух механизма переключения передач, так как сливаемое из коробки передач масло будет растекаться внутри кожуха и потом, выливаясь из него, загрязнять рабочую зону. Для этого выверните три болта крепления кожуха…

10 снимите его.

Сливать масло рекомендуется в течение 15 мин после поездки, пока оно не остыло и обладает хорошей текучестью.

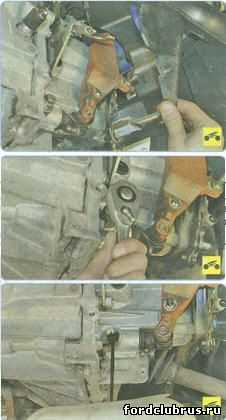

  11.    Выверните пробку сливного отверстия…

12.    слейте масло в заранее подготовленную емкость.

13.    Очистите пробку сливного отверстия от загрязнений и металлических частиц и заверните ее.

14.    Залейте масло до требуемого уровня через наливное отверстие (см. операции 4-7).

15.    Установите кожух механизма переключения передач (если его снимали), крышку кожуха механизма переключения передач и брызговик двигателя.

www.fordclubrus.ru

МКПП Ford Focus 3 | трансмиссия кпп и сцепление Ford Focus 3

Содержание статьи:

0:37

1. МКПП IB5 изменение передаточных чисел в Ford Focus 3

0:129

2. Замена масла в МКПП Ford Focus 3

0:186

3. Замена АКПП Ford Focus 3 на МКПП

0:243
1. МКПП IB5 изменение передаточных чисел в Ford Focus 3

В этой записи хотел поделиться информацией, которой даже нет на официальном техническом сайте компании Форд (ETIS). Как многим из вас известно, что на автомобили ФФ3 с мотором 1,6 литра устанавливается механическая коробка передач IB5. Также многим известно, что в процессе производства этих автомобилей произошли изменения в передаточных числах главной пары МКПП. Первые автомобили 2011 года имеют передаточное число главной пары 3,82, автомобили 2012 года — 4,06, автомобили с 2013 года — 4,25. Как видно из данных передаточные числа сильно отличаются. Но возникает вопрос: ” Почему нет практического различия в динамике разгона и зависимости скорость/обороты ДВС на автомобилях разных годов выпуска?”
Ответ:” Должно быть изменили передаточные числа самих передач.” При обращении в ETIS или ECAT находим лишь подтверждение информации о наличии трех разных видов главных пар, разных шестерен вторичного вала, отличающихся кол-вом зубов, ну и двух типов первичных валов о которых описание отсутствует. Делаем вывод, что передаточные числа изменены, но, к сожалению, нет информации о том какие ряды устанавливались в 2012 и какие устанавливаются сейчас с 2013 года. В ETIS есть информация, где указан ряд с главной парой 3,82. После долгих поисков и желания найти достоверную информацию по данному вопросу в руки попадает МКПП ФФ3 1,6 2012 года выпуска с поврежденным корпусом, но целыми валами и шестеренками. После долгих подсчетов кол-ва зубов каждой шестерни и быстрых расчетов передаточных чисел каждой передачи выясняем что перед нами МКПП с передаточным числом главной пары 4,06. Дальше еще интересней. Передаточные числа полностью совпадают с указанными в ETIS для главной пары 3,82. Таким образом делаем вывод, что в 2012 году изменили ТОЛЬКО главную пару с 3,82 на 4,06. Это также подтверждает ECAT, предлагая нам одни и те же шестерни и первичные валы на ряды (3,82) и (4,06).
Ну а что же тогда стоит на моем автомобиле 2013 года выпуска с главной парой 4,25? Этот вопрос не давал мне покоя, так как я уже понял, что у меня стоит ряд с меньшими числовыми показателями чем с парой (3,82) и (4,06). И, соответственно, установка пары 4,25 на моем варианте КПП не дает должной прибавки в динамике разгона, передачи все равно “длинные”. Гулять так гулять. Снимаем МКПП с моей машины для получения информации, которую производитель к большому сожалению даже не предоставил официальным дилерам. После подсчетов и расчетов получили информацию о “моем” ряде с парой 4,25. Информацию я свел в таблицу, чтоб легче воспринималось.

0:4820

Год выпуска автомобиля 2011 2012 2013 -…
Передаточное число главной передачи 3,82 4,06 4,25
Передаточное число первой передачи 3,583 3,583 3,583
Передаточное число второй передачи 2,038 2,038 1,926
Передаточное число третьей передачи 1,414 1,414 1,281
Передаточное число четвертой передачи 1,108 1,108 0,951
Передаточное число пятой передачи 0,878 0,878 0,756
Передаточное число задней передачи 3,615 3,615 3,615

0:665

Теперь реально видно что изменили и на сколько изменили в МКПП IB5 автомобиля ФФ3 с мотором 1,6 литра.
Первая и задняя передачи остались без изменений. Ряд 2011 и 2012 года одинаковый. Ряд 2013 года уже “длиннее” предыдущих. Вот и практическое отсутствие разницы в динамике разгона автомобиля.
Я принял решение установить ряд 2011/2012 года с парой 4,25, при этом оставить пятую передачу (0,756) для сохранения максимальной скорости и топливной экономичности. Таким образом я получил “свой” ряд:
Передаточное число главной передачи 4,25
Передаточное число первой передачи 3,583
Передаточное число второй передачи 2,038
Передаточное число третьей передачи 1,414
Передаточное число четвертой передачи 1,108
Передаточное число пятой передачи 0,756
Передаточное число задней передачи 3,615

0:2054

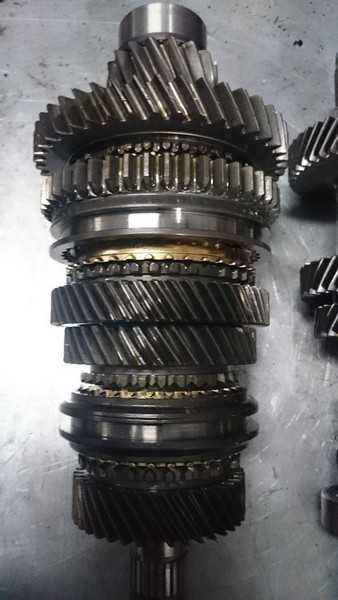

Установка деталей прошла без проблем с соответствием технологии компании Форд.
При первой поездке по городу сразу заметна разница, особенно при интенсивном разгоне.
Раскручивая мотор до отсечки (7500), после переключения четко попадаю на “полку” максимального момента (5000-5200), что в свою очередь при переключении что на второй, что на третьей передачи стало давать пробуксовку ведущих колес. Городской степенный режим также стал приятнее Мотору

0:815

1:1320

слева направо: вторичный вал, первичный вал, шестерни пятой передачи.

1:1450

2:1955

вторичный вал в сборе

2:1998

3:503

первичный вал

3:532
2. Замена масла в МКПП Ford Focus 3

Решился на замену масла в коробке. Взял BP Energear HT 75w-90. Всего 3 литра. Должно хватить 2-х, но всякое бывает…

3:780

4:1285

BP Energear

4:1300

Форд заливает масло в КПП на весь срок службы. Т.к. срок службы моей коробки у нормального немца бы уже давно закончился (290 тыс. как-никак), решил освежить.

4:1583

Сливная и заливная пробки откручиваются шестигранниками (вроде 4.5). Зажимать сильно болт не стоит, грани пластиковые, по мануалу надо всего 35 Hm.

4:1848

5:2353

сливная

5:17

6:522

заливная

6:542

Сливается около двух литров отработки.

6:617

7:1122

процесс в действии

7:1160

Для доп.отсоса использовал шприц с пластиковой трубкой. Высосал всего на кубик, так что вещь не обязательна. Налил для промывки 150 грамм масла. Тоже не обязательно, чистая на выходе была.

7:1502

8:2007

для полного успокоения

8:45

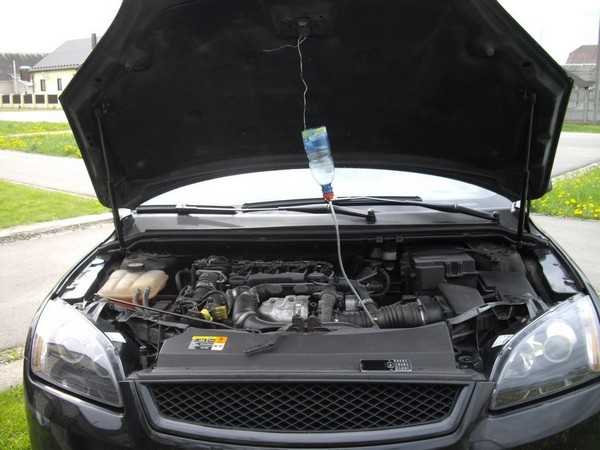

Заливал масло около 2-х часов, потому что трубка было только такая:

8:169

9:674

слепил из того, что было

9:721

10:1226

и пусть весь мир подождет

10:1276

2 литра как раз и влезло. Разницы особой не заметил, но теперь душа спокойна.

10:1417
3. Замена АКПП Ford Focus 3 на МКПП

Взялся я за замену знаменитой коробки повершифт на механику.
Что необходимо для установки МКПП Ford Focus 3:
1. Коробка механика
2. Тросы от механики
3. Кулиса МКПП вместе с подиумом
4. Приводы в сборе оба
5. Крепление подвесного подшипника
6. Крепления подушек коробки оба
7. Подкапотная проводка мотора от МКПП
8. Гнездо под датчик коленвала
9. Педаль сцепления
10. Маховик
11. Сцепление
12. Выжимной подшипник
13. Главный цилиндр сцепления
14. Два датчика на педаль сцепления.
15. Шесть болтов крепления сцепления.
Кажется это все. работа сама занимает времени один два дня. Но так как не было инфы что именно нужно то работа затянулась на полтора месяца. Из которых у меня месяц почти ушел на то чтоб понять почему датчик коленвала не считывал (не заводилась машина).

10:2860

https://www.drive2.ru/l/5318902/, https://www.drive2.ru/l/3584792/, https://www.drive2.ru/l/8685100/

10:103

следующая статья:

Замена главного цилиндра сцепления Ford Focus 3

Неполадка: ехал по трассе, в сильный мороз и начал замечать, что педаль сцепления Ford Focus 3 постепенно слабеет и очень

11:937 24274

www.spike.su

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
