Если у вас в автомобиле не работает камера заднего вида, это еще не повод отчаиваться. В большинстве случаев, проблема кроется в небольших неисправностях, которые вполне можно исправить самостоятельно. О том, что делать, если в автомобиле не работает камера заднего вида и как ее починить вы узнаете из статьи.

Содержание

[ Раскрыть]

[ Скрыть]

Характерные неисправности камеры заднего вида

Чаще всего данное устройство располагается в машине в трех местах. Это или замок багажника (ручка), или рамка плафона подсветки номера, или же ее можно установить в салоне (в автомобилях – универсалах).

Как показывает практика, меньше всего от каких-либо проблем страдают камеры, которые решили устанавливать прямо в салоне. Ведь они не подвергаются агрессивному воздействию окружающей среды. Под этим воздействием в первую очередь понимается влага, попадающая устройство.

Попадание воды внутрь устройства может привести не только к его полному отказу работать. Могут возникнуть дефекты изображения. Часто, автовладельцы жалуются, что камера не показывает изображение или же картинка выглядит мутно. Скорее всего, причиной этому является именно попадание влаги в камеру заднего вида.

Способы устранения неисправностей и демонтаж устройства

КМЗ в разобранном виде

У каждого автовладельца есть два способа осуществить ремонт камеры заднего вида. Первый из них и самый простой – отдать ее в ремонт. Вы можете обратиться в свой сервисный центр компании-производителя. Если машина еще находится на гарантийном обслуживании, то это нужно сделать обязательно. Самостоятельный ремонт лишит вас гарантии.

Основная плата и контакты

Но часто дешевле и проще будет осуществить простой ремонт самостоятельно. Если перестала работать камера заднего вида или есть сбои в работе, можно попробовать провести ремонт.

Инструкция будет приводиться на примере автомобилей марки KIA.

  1. Если камера заднего вида не включается автоматически или вообще, чтобы ее снять, нужно демонтировать всю обшивку.
  2. Для этого сначала снимается небольшая панель в верхней части, под которой спрятаны болты. Снимите их, чтобы удалить основную часть обшивки.
  3. Под ней вы найдете четыре гайки, которыми закреплена ручка багажника. Сама камера закреплена двумя саморезами, еще два фиксируют ее разъем.
  4. Вы можете столкнуться со следами коррозии. Вначале удалите его, а потом можно разобрать устройство.
  5. Корпус стянут четырьмя саморезами. Когда будете разбирать устройство, осторожнее — они могут окислиться.
  6. Если внутри камеры будет влага, то ее нужно будет просушить. Почистите щеткой, а потом покройте платы лаком, чтобы защитить их от влаги.
  7. В камере обычно есть две прокладки. Одна размещена на окуляре камеры, а другая находится на стыке между пластиковыми частями камеры и металлическим корпусом. Обе могли прийти в негодность после определенного времени эксплуатации. Замените их при необходимости.
  8. Соберите камеру обратно действовать надо в обратном порядке, предварительно обработав все стыки герметиком. Использовать лучше бутилкаучуковый.

Инструкция по регулировке прибора своими руками

Парковочные линии

Когда вы установили камеру, она нормально работает, исчезло помутнение, важно ее правильно отрегулировать. Не все автовладельцы знают, как это делается. Из-за этого, они не могут сделать все своими руками и проверить работоспособность устройства.

Основная задача – это настроить парковочные линии. Этот включенный режим сильно облегчает парковку.

  1. Возьмите обычный деревянный брусок, длиной 2 метра. Его стороны должны быть 2-3 сантиметра.
  2. Положите его на расстоянии метра от центра заднего бампера. Края бруска должны выступать из-за бортов автомобиля на примерно одинаковое расстояние.
  3. Затем, садитесь в автомобиль и зайдите в сервисное меню. Может потребоваться совершить дополнительные действия, например, несколько раз включить и выключить габаритные огни.
  4. После этого, вам нужно будет попасть в настройки камеры и выбрать марку автомобиля.
  5. Когда активируется камера заднего вида, вам нужно будет повернуть руль вначале вправо до упора, а потом влево – это делается для ее регулировки. Затем нажмите «далее». На экране появится прямоугольный контур.
  6. Используя клавиши вверх, вправо, вниз и влево нужно будет поместить его так, чтобы брусок оказался точно в центре. Затем нажмите на подтверждение.

Это собственно говоря и есть все действия, которые вам нужно выполнить для настройки устройствами. Теперь, когда вы будете его включать, начнут появляться желтые линии, облегчающие парковку. Помните, что любая последующая разборка может потребовать последующей перенастройки устройства.

Цена вопроса

Видео «Ремонт и замена камеры заднего вида»

В этом видео показаны разборка и починка устройство на примере штатной камеры Kia Sorento (автор — PCAVTO).


 Загрузка …

avtozam.com

не работает или Плохо работает камера заднего вида

Камера заднего вида в Ладе Весте доступна только в пакете Мультимедиа (MMC): семидюймовый тачскрин (сенсорный экран),  aux, блютус, 6 динамиков по салону, рдс и т.д.

При включении заднего хода, на мониторе должна появится трансляция камеры заднего вида, но не всегда проходит все гладко. Бывают моменты что по тем или иным причинам камера заднего вида работает плохо или вовсе не работает. Большинство проблем можно решить самостоятельно, не прибегая к помощи официального дилера.  В этой статье мы раскроем вам пару секретов.

Основные проблемы с камерой заднего вида

  • Камера работает через раз
  • Вместо картинки черный экран
  • Вместо картинки белый экран
  • Не работает в мороз
  • Не включается

Что нужно делать?

1)Первым делом пробуем ПЕРЕЗАГРУЗИТЬ мультимедийную систему при помощи соответствующей кнопки: Reset (обратите внимание на фото «цифра2»)

2) Далее переходим в режим радио и включаем функцию RDS (Данное действие помогло многим автовладельцам)

3) Обновить версию прошивки. Обновить можно у дилера

4) Делаем сброс на заводские настройки. Для этого переходим в меню – и выполняем соответствующее действие.

5) Если же вы заметили цикличность в работе камеры заднего вида, например, в мороз камера отказывается работать, то дело кроется, скорее всего, в плохих контактах датчика заднего хода. Отогреваем авто в теплом боксе, и зачищаем контакты камеры заднего вида.

Включается ли задний свет? Включение камеры заднего вида активизирует датчик включения заднего света. Если же при включении заднего хода, соответствующие фонари не загораются, то и камера работать так же не будет. Проблема кроется в датчике заднего хода (6 на рис.) или в его контактах (5 на рис.).

6) Плохой контакт в mini-ISO. В АвтоВАЗе мультимедия как и в любых других современных авто и магнитолах используется подключение при помощи разъема mini-ISO. Камера заднего вида так же подключается через этот разъем.

Если же мультимедийная система не включается, то в первую очередь обратите внимание на предохранители.

vesta2180.ru

Как правильно подключить питание камеры заднего вида в автомобиле

Как мы и обещали в предыдущей статье о типах подключения камер заднего вида (с помощью видеоинтерфейса, адаптера, специально разработанного кабеля или напрямую), предлагаем вам советы, а иногда и даже требования, по подключению питания камеры в автомобиле, а также небольшую, но весьма подробную видеоинструкцию. Условно разделим статью на несколько частей:

Подключение питания камеры заднего вида в автомобиле.

Подключение питания камеры заднего вида – важный и намного более трудоемкий процесс, чем может показаться на первый взгляд. Неправильная запитка может привести к поломке самого устройства, повреждению проводки авто, некорректной работе камеры или же плохому или нестабильному качеству картинки.

Прежде всего, «+» и «-» всех подключенных устройств должны браться из одного и того же места. Это аксиома и краеугольный камень подключения электроники в автомобиле.

Во-вторых изучите логику работы установленного оборудования. В итоге подключенная камера не должна выбиваться из общей картины. Что же это значит на практике:

Если по логике работы уже установленного оборудования, вся электроника включается в момент подачи питания на головное устройство / монитор, то и камера должна быть подключена соответствующим образом. Во многих автомобилях штатная камера заднего хода (даже если ее нет) рассчитана на то, что она включается одновременно с включением зажигания машины. Такой подход обеспечивает уже прогретую матрицу и отличное качество изображения, особенно в темное время суток, а также, в некоторых авто, проводит активацию видеовхода для камеры.
  • Если вы хотите подключить камеру подобным образом, вам необходимо изучить минимальный порог питания камеры и использовать конвертор напряжения. Это маленький блочок, который с входящих 7-30 В, на выходе выдает необходимый для камеры вольтаж. Его необходимо подобрать в зависимости от элемента питания самой камеры. Например, в нашем ассортименте для этой цели есть преобразователи напряжения на 5, 6 и 7,5 В соответственно.

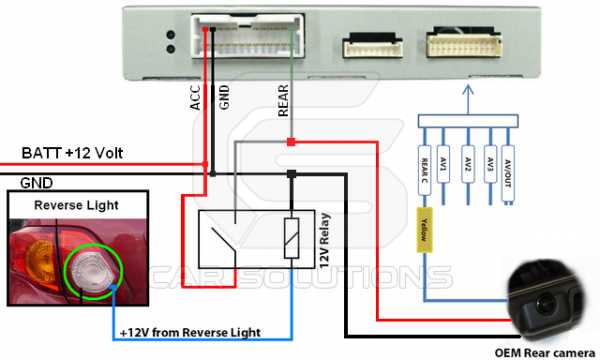

  • Если же камера заднего вида (обратите внимание, не изображение с камеры, а именно камера) активируется при включении задней передачи, можете подключить питание к плафонам фар заднего хода. Если там есть «чистый» плюс и минус, смело подключайтесь. Если же сигнал пульсирующий (ШИМ-пульсация), то для выравнивания сигнала необходимо использовать фильтр, например, конденсатор.

О том, как правильно подключить питание камеры, рассказал наш инженер, которого вы все знаете. Настоятельно рекомендуем к просмотру. И не забудьте поставить like под видео и подписаться на наш канал на YouTube, если вы еще этого не сделали.


Особенности подключения камеры заднего вида через видеоинтерфейс

  • Активация камеры. При подключении камеры заднего вида через видеоинтерфейс активация, в зависимости от автомобиля, происходит по CAN-шине либо при помощи подачи +12 В с плафонов фар заднего хода. Поэтому при подключении видеоинтерфейса необходимо зайти в инженерное меню (Factory menu) и настроить способ активации (CAN bus или Rear wire).
  • Определение монитора. При подключении видеоинтерфейса необходимо правильно определить диагональ / разрешение / тип (в некоторых случаях) / производителя монитора (в некоторых случаях) и соответственным образом выставить положение DIP-переключателей.
  • Определение штатной/нештатной камеры. При подключении видеоинтерфейса необходимо правильно выставить положение DIP-переключателя, который отвечает за определение того, с какой камеры должна выводится картинка. То есть, если вы подключаете нештатную камеру заднего вида, видеоинтерфейс должен идентифицировать эту камеру и активировать изображение при включении задней передачи. Если же в автомобиле уже установлена штатная камера, а видеоинтерфейс вы используете для подключения навигации или видеоустройств, то выставьте DIP-переключатель в соответствующую позицию. В этом вам поможет инструкция для видеоинтерфейса.
  • Определение системы цветности. Перед покупкой камеры узнайте, какой стандарт видеосигнала поддерживает ваш автомобиль (PAL или NTSC). Стандарт камеры и автомобиля должен совпадать. Многие считают, что видеоинтерфейс каким-то образом подгоняет сигнал под нужный стандарт. Однако это заблуждение. Видеоинтерфейс пропускает сигнал как есть. Если вы всё-таки купили камеру с другим стандартом сигнала, используйте конвертер.

Типичные ошибки при подключении камеры заднего вида

  • Питание взято из разных мест. В большинстве случаев «+» берется с плафона заднего хода, а «-» с корпуса. Сильно-сильно просим вас так не делать, даже настаиваем. В подобных случаях возникает такое явление, как разница потенциалов, и в разных точках вольтаж может отличаться и постоянно меняться. Это явление влияет на работу электроники подключенных устройств и приводит к дестабилизации работы и плохому или нестабильному качеству картинки. ВСЕГДА берите плюс и минус с одного и того же места!!! Например, от монитора или головного устройства.
  • Питание подключено к пульсирующему сигналу от плафонов заднего хода. Во многих автомобилях, особенно немецких, сигнал на фарах заднего хода пульсирующий. Это сделано специально для диагностики работоспособности лампочки в фарах. Так вот, если у вас именно такой сигнал, вам необходимо его выровнять и поставить фильтр, который, в свою очередь, необходимо отделить от системы светодиодом. Если вы поставите конденсатор для сглаживания сигнала, однако не отделите его от штатной системы, то на лампу заднего хода пойдет уже сглаженный сигнал, и бортовой компьютер (блок, который обрабатывает эту лампу) будет получать неправильные данные. (см. видео).
  • Подключение камеры по принципу постоянной работы без использования преобразователя напряжения. Тогда очень большая вероятность того, что ваша камера попросту перегорит. И кстати, это случается неоднократно.
  • Несоответствие стандарта видеосигнала камеры и мультимедийной системы автомобиля.

Что же делать, если установленная камера не работает или работает нестабильно?

  • Во-первых, никогда не проводите установку камеры, предварительно ее не проверив.
    Это сохранит вам и вашим клиентам много времени и нервов. Мы тестируем устройства, которые продаем, однако камера может быть повреждена, например, при доставке или при других обстоятельствах. Поэтому сначала проведите подключение «на весу». Если всё работает, смело проводите установку.
  • Проверьте кабель подключения. Кабель из комплекта поставки обычно от 3 до 5 метров длиной. Соответственно, при прокладывании он может загнуться или переломаться. Это довольно частое явление.
  • Проверьте правильность подключения питания
    • Взят ли плюс и минус из одного и того же места
    • Работает ли подключенная камера заднего вида по той же логике, что и вся установленная электроника
    • Используется ли конвертер напряжения
    • Какой сигнал подается на камеру, пульсирующий или постоянный (более подробно смотрите выше в статье и в нашем видео)
  • Если “барахлит” переключение на изображение с камеры заднего вида при включении задней передачи, то есть то переключается, то нет, значит вы подключили питание к пульсирующему сигналу плафонов заднего хода. Выровняйте его. И не забудьте отделить конденсатор от системы диодом. (см. информацию выше и видео).
  • Если при подключении камеры через видеоинтерфейс изображение не выводится или оно плохого качества, проверьте настройки активации камеры в Factory menu, а также правильность позиций DIP-переключателей.
  • Если изображение искажено или вместо изображения черно-белая картинка, или вообще никакая картинка не выводится, скорее всего стандарты видеосигнала камеры заднего вида и мультимедийной системы автомобиля не совпадают. Купите камеру, которая поддерживает систему цветности вашего авто, или используйте конвертер.

Теперь вы знаете всё о правильном подключении камеры заднего вида. Придерживайтесь этих правил, и вы получите очень полезного и стабильного помощника. Если же ваша камера после подключения работает нестабильно или выдает плохую картинку, вы знаете, что спросить у вашего установщика.

Настоятельно рекомендуем обращаться только к проверенным мастерским и установщикам, которые знают толк в электронике. Иначе можете потерять и время, и деньги, и нервы. Если вы не уверены в мастере, дайте ему почитать эту статью и видео. Так шансы на успешную установку значительно увеличатся. ☺

Если у вас и после этого возникнут вопросы по подключению камеры заднего вида, купленной в магазине Car Solutions, обращайтесь в нашу техподдержку. Наши технические специалисты постараются вам помочь.

А в следующей статье расскажем вам о том, как подобрать и куда лучше устанавливать камеру заднего вида. Подпишитесь на рассылку, и вы узнаете, когда она появится. Также мы будем сообщать вам о новых товарах, акциях, видеообзорах и т.д.
